Извещатель ИП101 Азимут МК включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется встроенный резистор 2кОм) и без учета полярности. Тревожное извещение обеспечивается увеличением тока через извещатель, и включением индикатора.

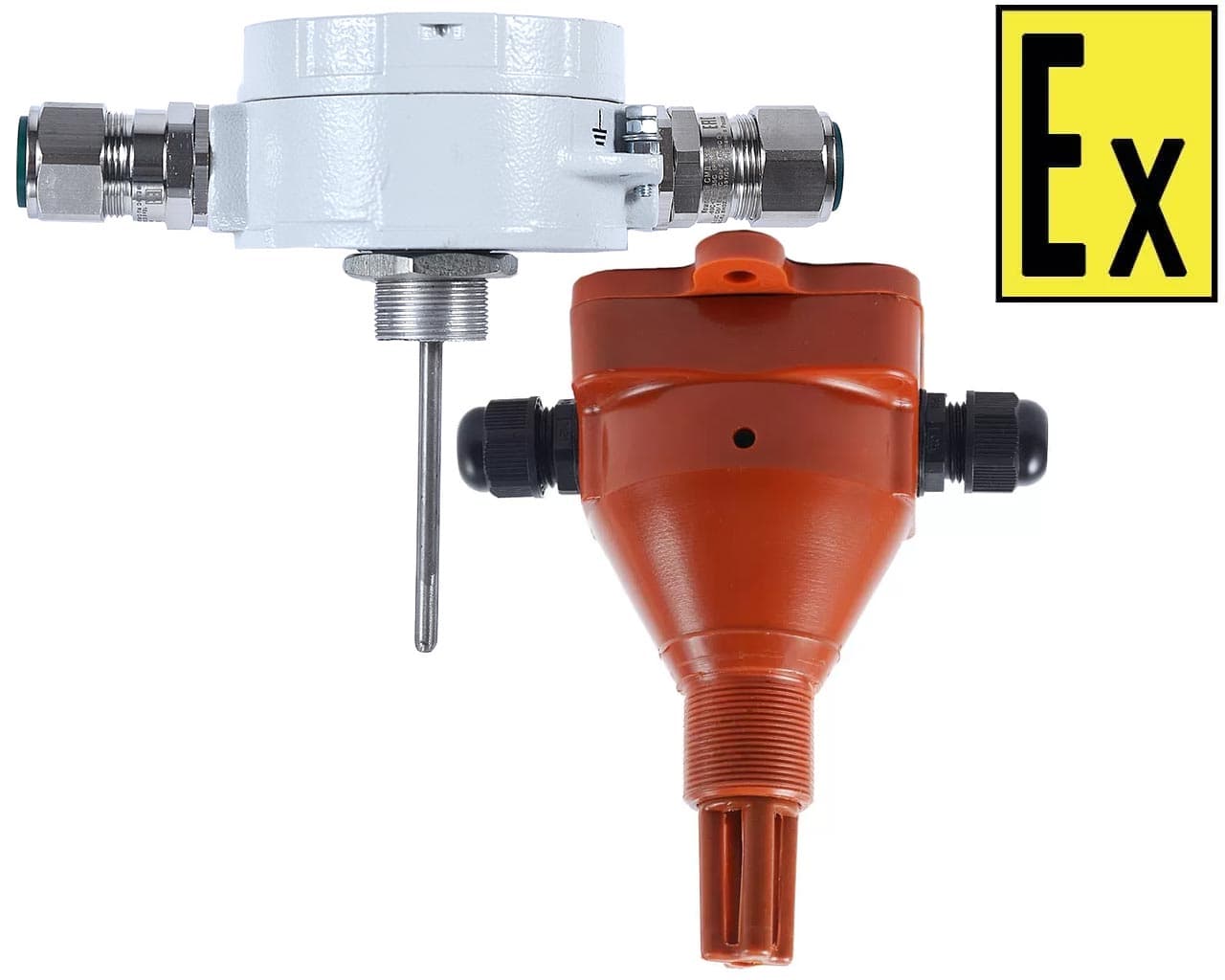

Извещатель ИП101 Азимут используется для обнаружения очага возгорания и передачи сигнала приемно-контрольному прибору и предназначен для работы в составе систем автоматического пожаротушения и пожарной сигнализации на объектах специального назначения. Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже. Извещатель имеет варианты исполнения с обычной (для резервуаров) или укороченной (для помещений) термочувствительной частью корпуса.
Возможны три нормальных значения пороговой температуры: 70°C; 90°C; 110°C.
| Наименование | ИП101 Азимут МК | ИП101 Азимут |
| Маркировка взрывозащиты | 1 Ex d IIB T4 Gb | 0Ex ia IIB T6 Ga |
| Маркировка параметров взрывозащиты | LI: 1 мкГн, СI: 1000 пФ, UI: 27 B, II: 13 мА, РI: 0,4 Вт | |
| Степень защиты оболочки, IP | 67 | 67 |
| Диапазон рабочих температур, °С | -60...+115 | -60...+85 |
| Диапазон напряжений питания, В | 6...27 | 6...27 |
| Ток потребления при напряжении питания 24 В: | - в дежурном режиме — 0,35 мА; | - в дежурном режиме — (0,2-0,25) мА |
| - в режиме "пожар" — 24±0,1В – (10,7±1) мА. | - в режиме "пожар" — (10,7+/-0,5) мА. | |
| Время готовности после подачи напряжения питания | не более 0,5 сек. | |
| Габаритные размеры, Мм | - без учета штуцеров — 140x80x265; | - обычный - 200х80х175 |
| - со штуцерами — 230х80х265. | - удлиненный – 200х80х262 |
Таблица подбора номиналов дополнительных резисторов
| Тип ППКП | Параметры подключения | |
| Параллельное включение (на замыкание) | Последовательное включение (на размыкание) | |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, | Rд = 11 кОм, Rок = 2 кОм, VDок = КД522. |
| Rок = 2 кОм, VDок = КД522. | ||
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А. | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А. |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А. | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А. |
| Болид | Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки), | Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки), |
| Rок = 4.7 кОм, VDок не устанавливать | Rок = 4.7 кОм, VDок не устанавливать | |
| Яхонт-16и | Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки), | Не применяется |
| Rок = 8.2 кОм, VDок не устанавливать | ||
| ВЭРС | Rд = 820 Ом (1.8 кОм - для определения двойной сработки), | Rд = 10 кОм (4.7 кОм - для определения двойной сработки), |
| Rок = 7.5 кОм, VDок не устанавливать | Rок = 7.5 кОм. VDок не устанавливать | |
АМ – указывает на наличие модификации изделия с адресной меткой.
Температура срабатывания, заданная производителем, может быть изменена потребителем путем установки соответствующего резистора в клеммы извещателя. Извещатель комплектуется резисторами для задания температуры срабатывания: 70°С; 90°С; 110°С.
Зависимость температуры срабатывания ИП Азимут МК от сопротивления задающего резистора.
| T, °C | 51 | 60 | 70 | 81 | 90 | 100 | 110 | 135 | 150 |
| Rt, кОм | 30 | 20 | 13 | 8,2 | 5,6 | 3,6 | 2,4 | 0,560 | 0 |

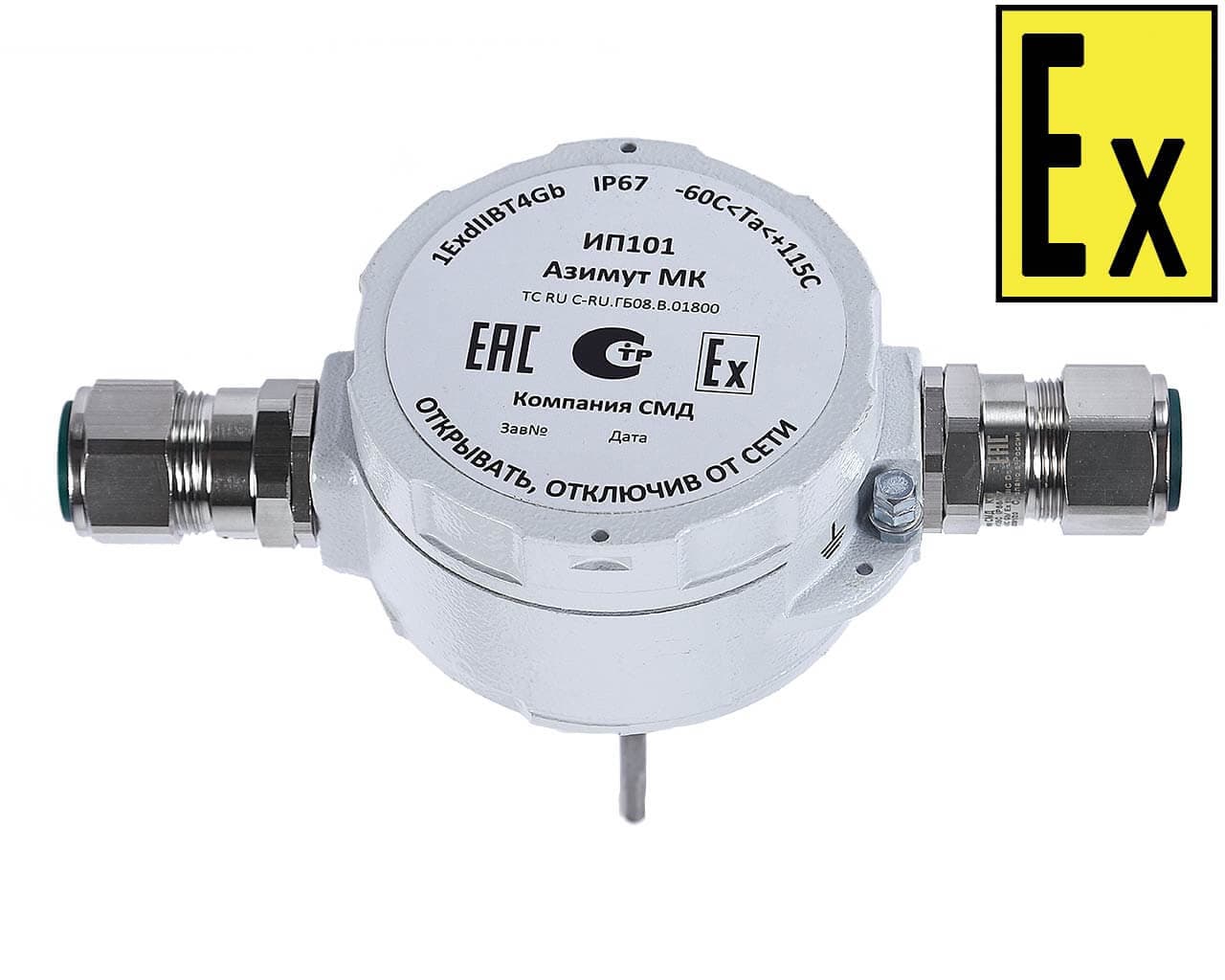

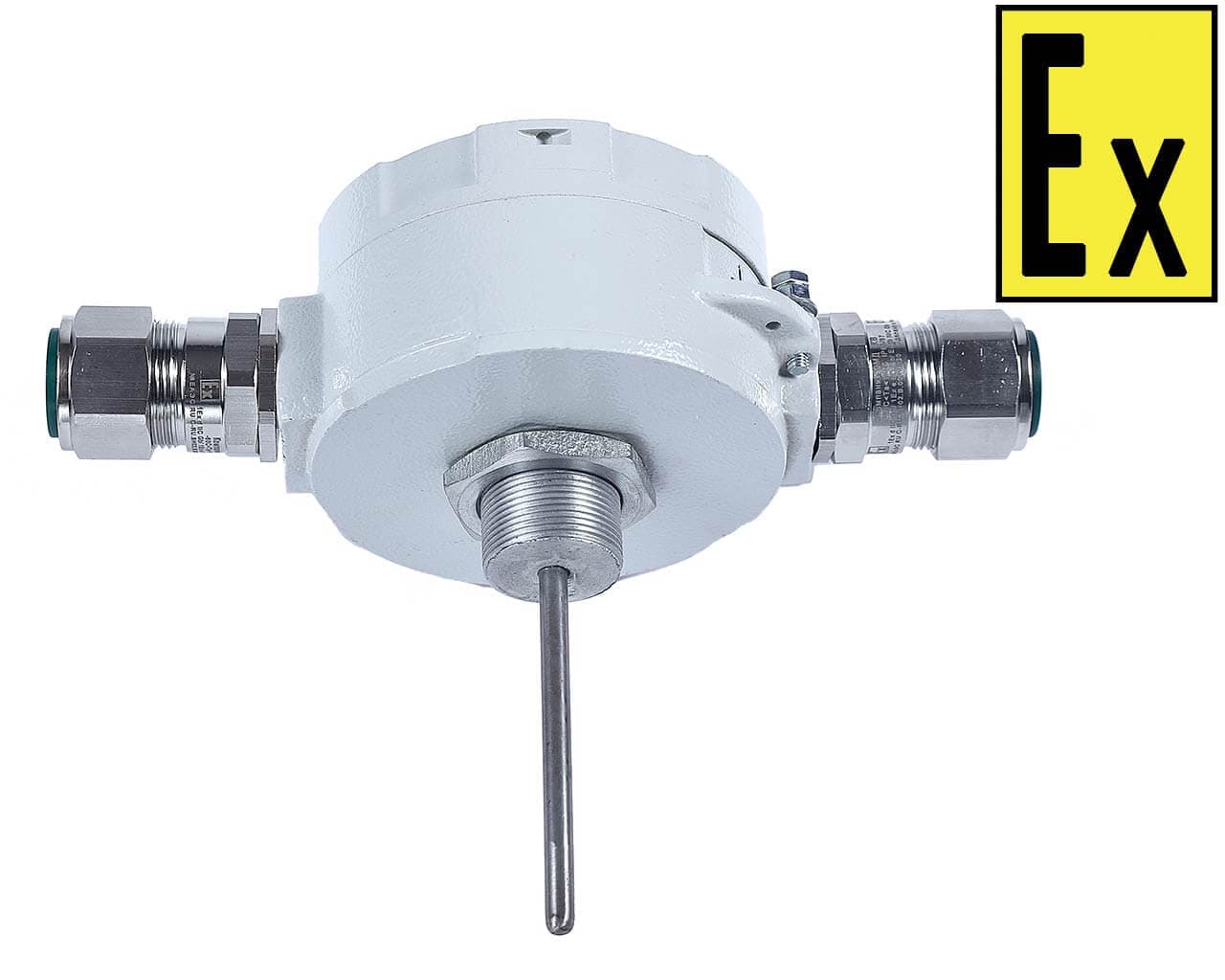

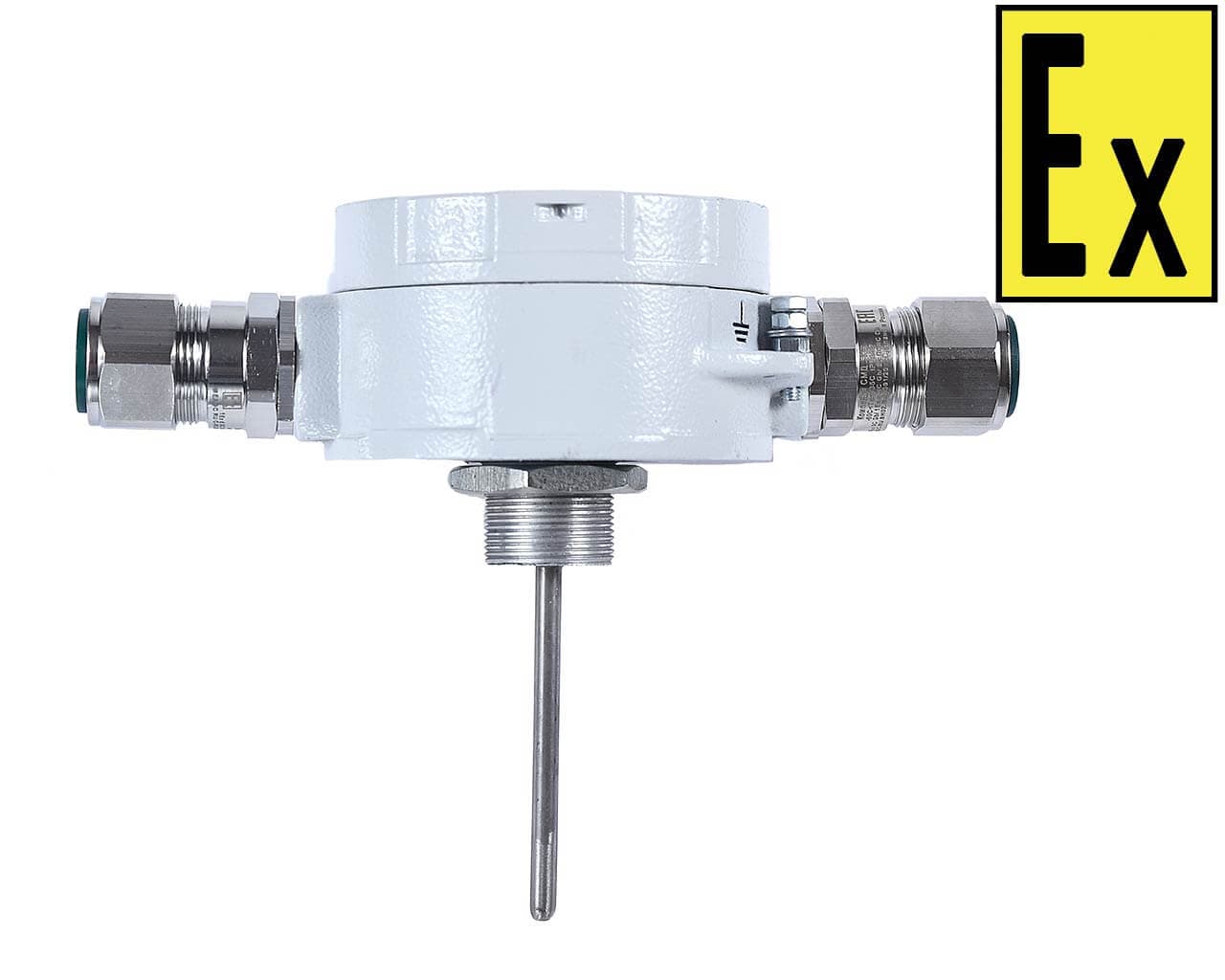

Извещатель ИП101 Азимут МК поставляется с кабельными вводами различных исполнений:
Зависимость температуры срабатывания ИП Азимут от сопротивления задающего резистора.
| T, °C | 51 | 60 | 70 | 81 | 90 | 100 | 110 |
| Rt, кОм | 30 | 20 | 13 | 8,2 | 5,6 | 3,6 | 2,4 |

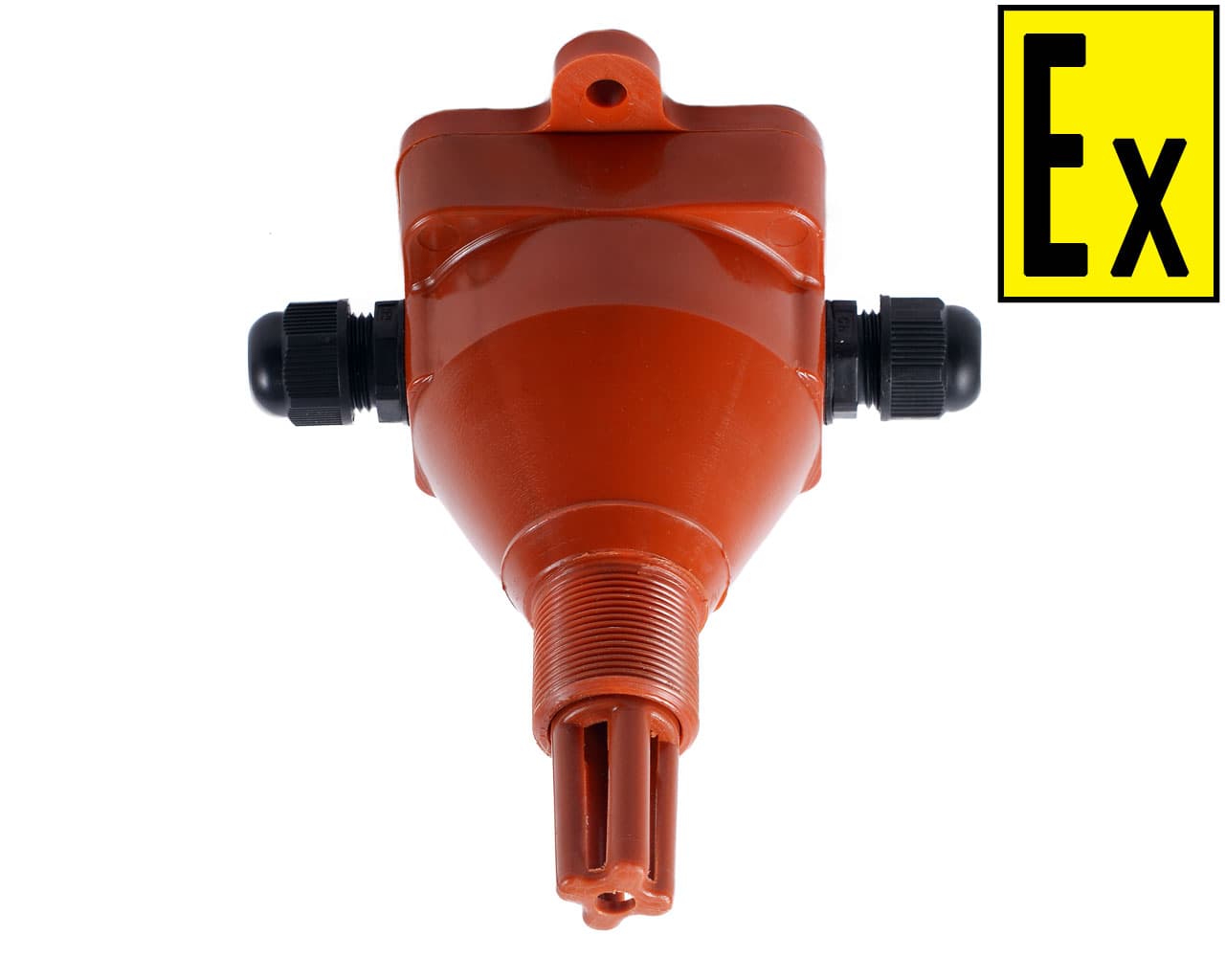

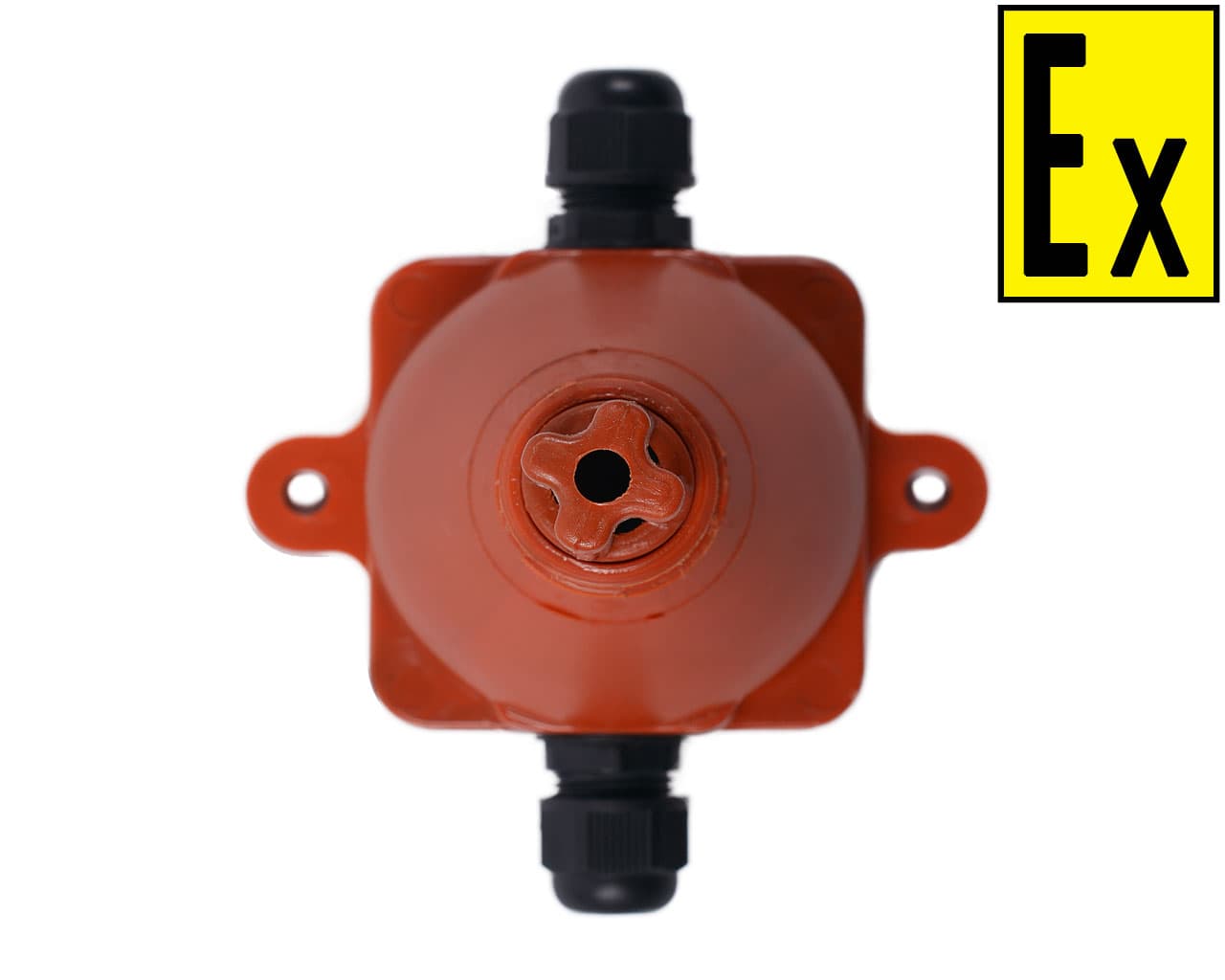

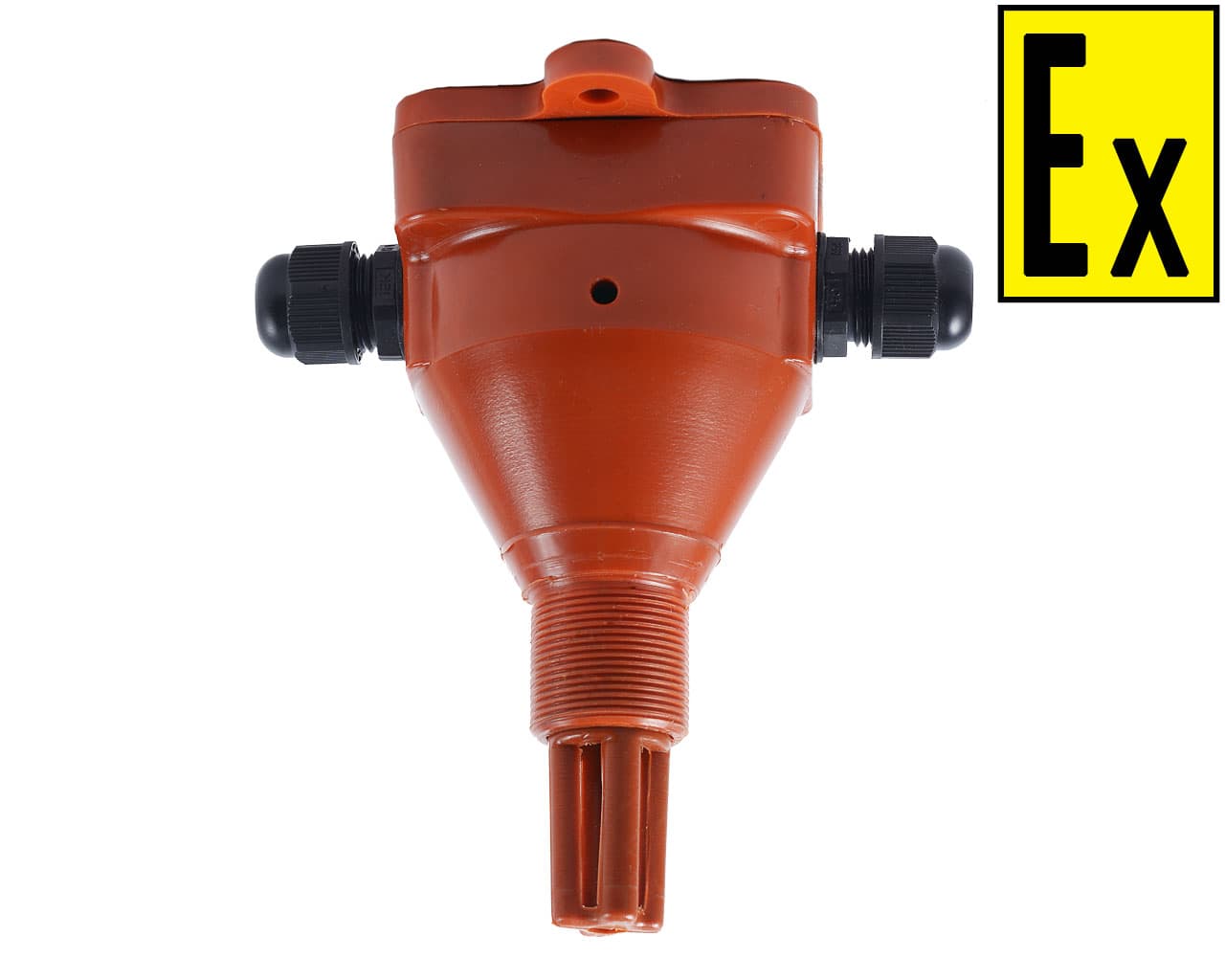

Извещатель ИП101 Азимут поставляется с двумя кабельными вводами, которые позволяют установить извещатель в шлейф сигнализации с кабелем круглого сечения диаметром 6-10мм.
