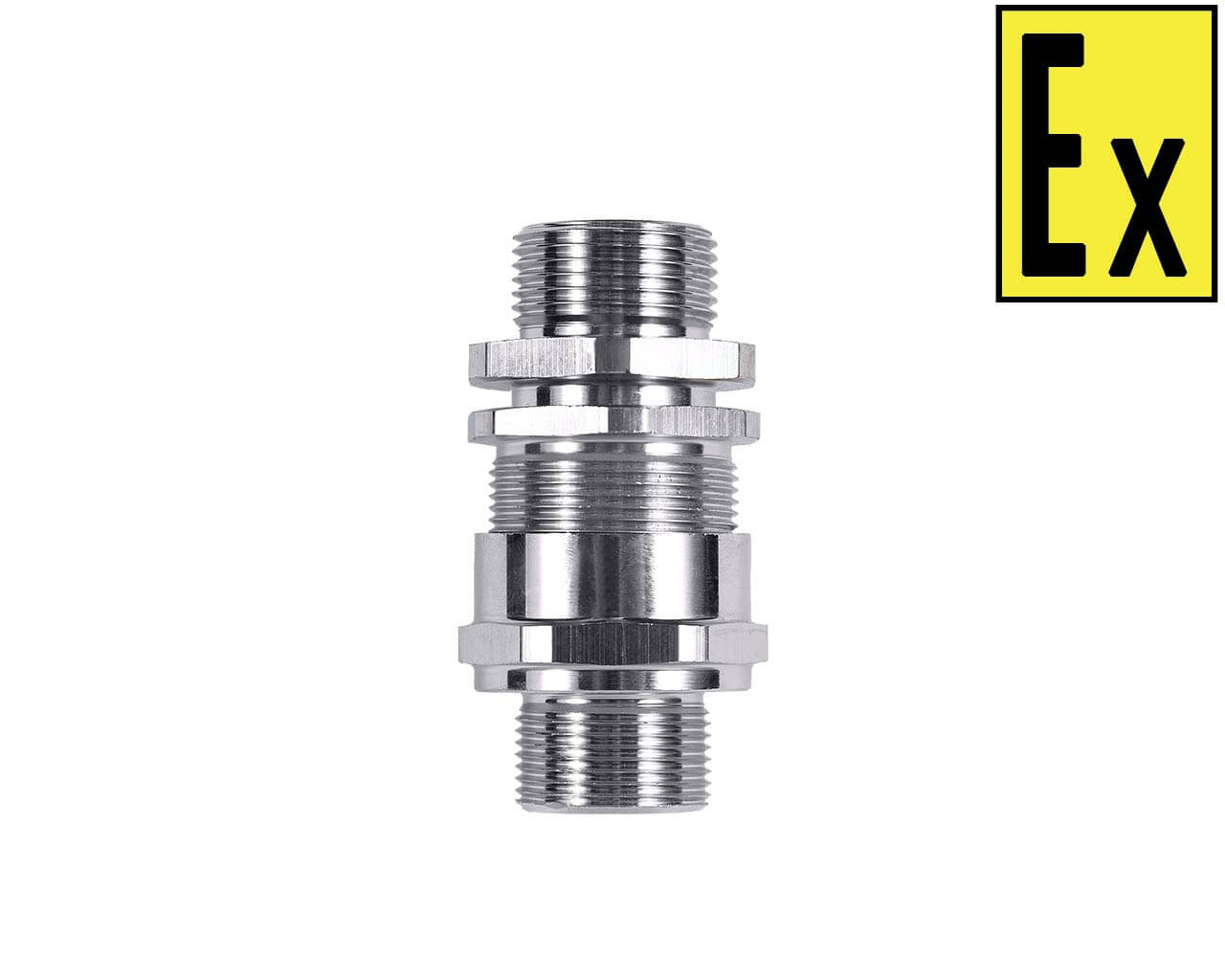

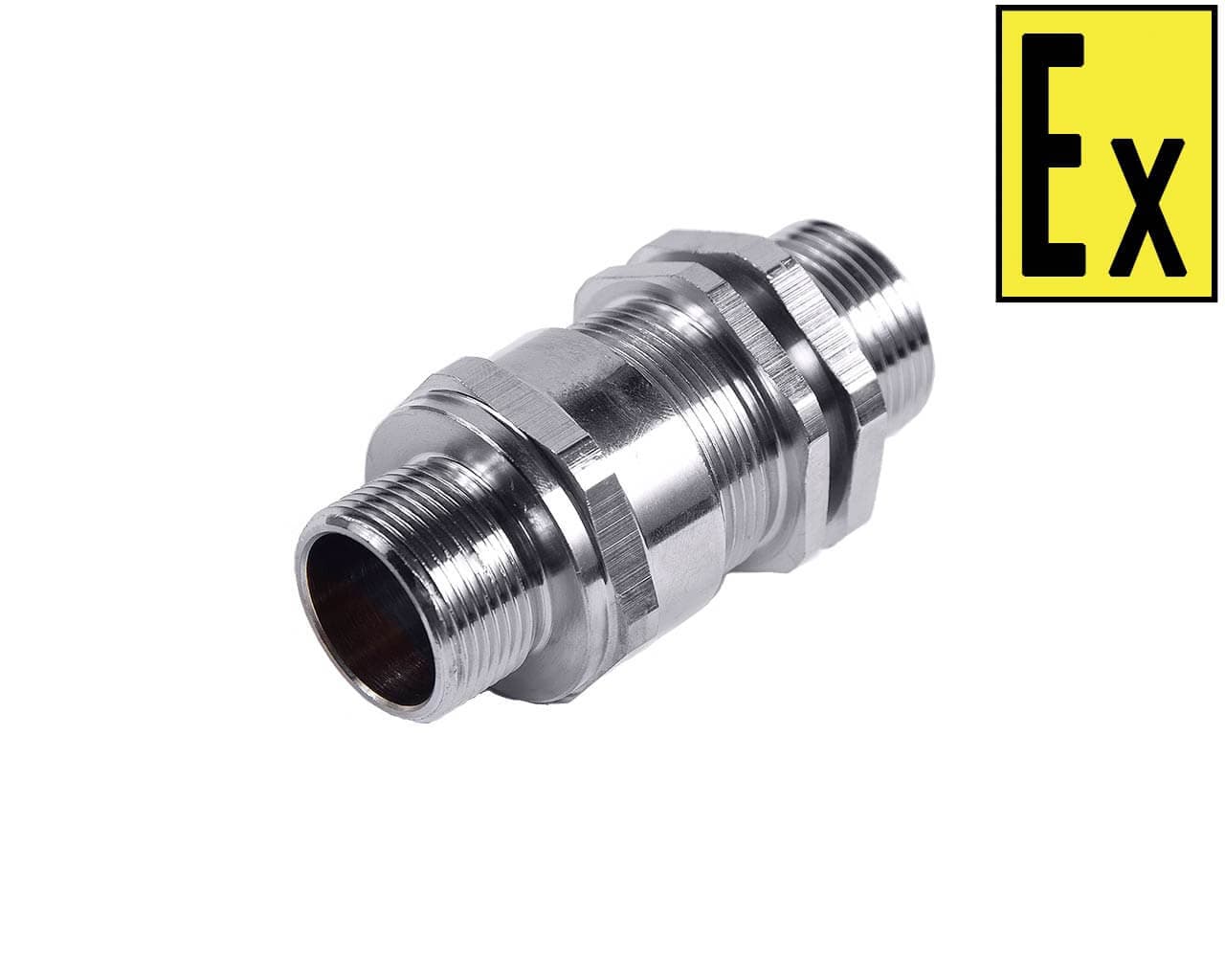

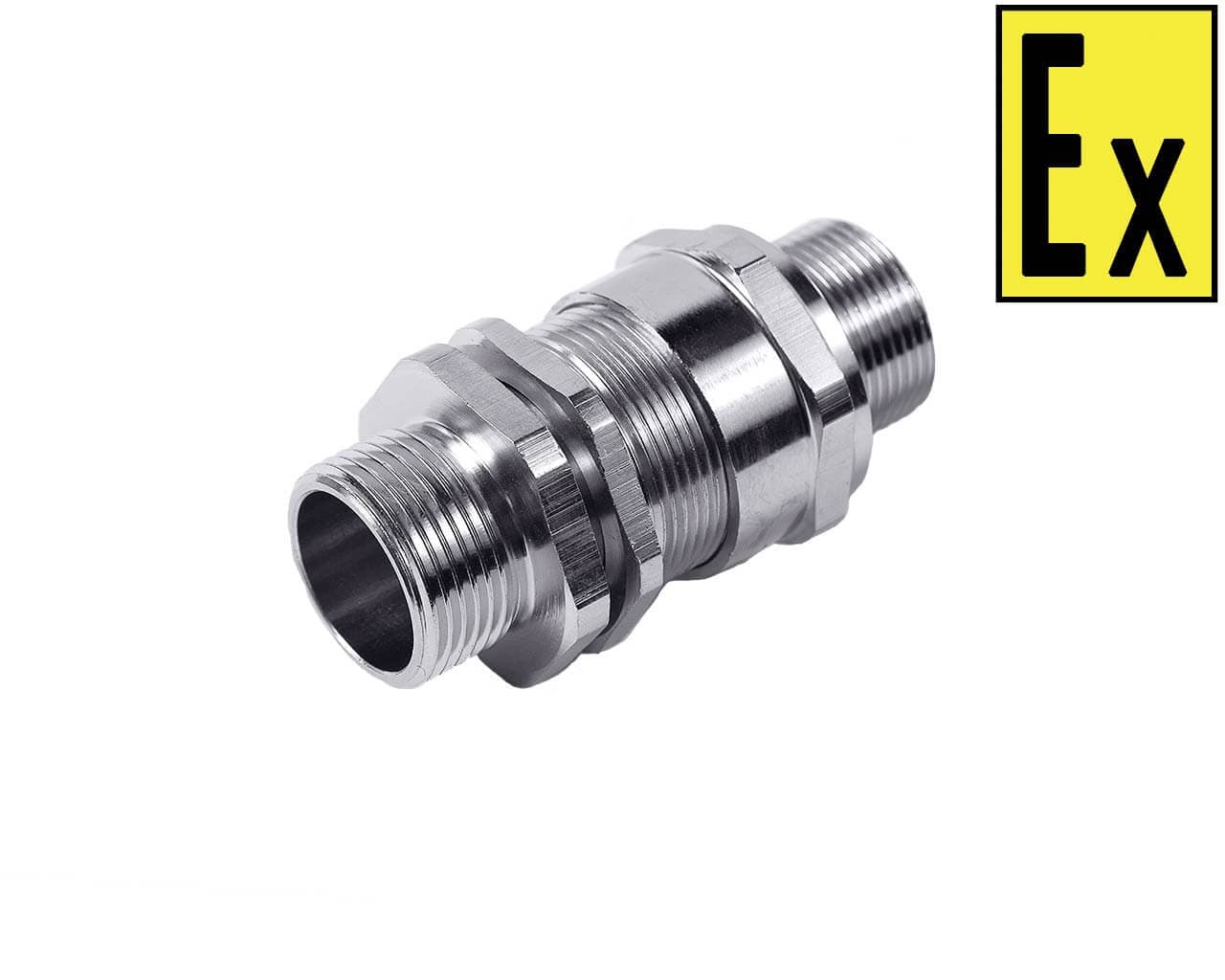

КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В ТРУБE С НАРУЖНЕЙ РЕЗЬБОЙ
КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В ТРУБЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В ТРУБЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В ТРУБЕ
КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В ТРУБЕ
Цена от: 653 руб.
Размер резьбы для внешнего присоединения
  • М20х1.5 (диаметр обжимаего кабеля 6.50 - 13.90 мм)
  • М25х1.5 (диаметр обжимаего кабеля 11.30-19.90 мм)
  • М32х1.5 (диаметр обжимаего кабеля 17.00-26.20 мм)
  • М40х1.5 (диаметр обжимаего кабеля 23.60-31.10 мм)
  • М50х1.5 (диаметр обжимаего кабеля 31.50-38.20 мм)
  • М63х1.5 (диаметр обжимаего кабеля 41.70-50.00 мм)
  • М75х1.5 (диаметр обжимаего кабеля 55.00-62.00 мм)
  • М90х1.5 (диаметр обжимаего кабеля 67.00-79.00 мм)
  • NPT1/2" (диаметр обжимаего кабеля 6.50 - 13.90 мм)
  • NPT3/4" (диаметр обжимаего кабеля 11.30-19.90 мм)
  • NPT1" (диаметр обжимаего кабеля 17.00-26.20 мм)
  • NPT1 1/4" (диаметр обжимаего кабеля 23.60-31.10 мм)
  • NPT1 1/2" (диаметр обжимаего кабеля 31.50-38.20 мм)
  • NPT2" (диаметр обжимаего кабеля 41.70-50.00 мм)
  • NPT2 1/2" (диаметр обжимаего кабеля 55.00-62.00 мм)
  • NPT3 1/2" (диаметр обжимаего кабеля 67.00-79.00 мм)
Вы выбрали:
  • Размер резьбы для внешнего присоединения

  • Тип резьбы кабельного ввода

  • Материал

Кабельные вводы для прокладки небронированного кабеля круглого сечения,
проложенного в трубе с наружной присоединительной резьбой



ОбозначениеРезьба, DxP, Lразмер под
ключ S, мм
Внешний Ø кабеля, мм
КВ М20ТН1/2М20х1.5, 15мм276.50 - 13.90
КВ М20ТН20М20х1.5, 15мм276.50 - 13.90
КВ М25ТН3/4М25х1.5, 15мм3611.30-19.90
КВ М25ТН25М25х1.5, 15мм3611.30-19.90
КВ М32ТН1М32х1.5, 15мм4117.00-26.20
КВ М32ТН32М32х1.5, 15мм4117.00-26.20
КВ М40ТН11/4М40х1.5, 15мм5023.60-31.10
КВ М40ТН40М40х1.5, 15мм5023.60-31.10
КВ М50ТН11/2М50х1.5, 15мм5531.50-38.20
КВ М50ТН50М50х1.5, 15мм5531.50-38.20
КВ М63ТН2М63х1.5, 15мм7041.70-50.00
КВ М63ТН63М63х1.5, 15мм7041.70-50.00
КВ М75ТН21/2М75х1.5, 15мм8055.00-62.00
КВ М75ТН75М75х1.5, 15мм8055.00-62.00
КВ М90ТН3М90х1.5, 15мм11067.00-79.00
КВ М90ТН90М90х1.5, 15мм11067.00-79.00

КВ NPT1/2ТН1/2NPT1/2, 15мм276.50 - 13.90
КВ NPT1/2ТН20NPT1/2, 15мм276.50 - 13.90
КВ NPT3/4ТН3/4NPT3/4, 15мм3611.30-19.90
КВ NPT3/4ТН25NPT3/4, 15мм3611.30-19.90
КВ NPT1ТН1NPT1, 15мм4117.00-26.20
КВ NPT1ТН32NPT1, 15мм4117.00-26.20
КВ NPT11/4ТН11/4NPT11/4, 15мм5023.60-31.10
КВ NPT11/4ТН40NPT11/4, 15мм5023.60-31.10
КВ NPT11/2ТН11/2NPT11/2, 15мм5531.50-38.20
КВ NPT11/2ТН50NPT11/2, 15мм5531.50-38.20
КВ NPT2ТН2NPT2, 15мм7041.70-50.00
КВ NPT2ТН63NPT2, 15мм7041.70-50.00
КВ NPT21/2ТН21/2NPT21/2, 15мм8055.00-62.00
КВ NPT21/2ТН75NPT21/2, 15мм8055.00-62.00
КВ NPT31/2ТН3NPT31/2, 15мм11067.00-79.00
КВ NPT31/2ТН90NPT31/2, 15мм11067.00-79.00

Кабельные вводы серии К в различных исполнениях являются Ех-кабельными вводами и соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011)

Вводы предназначены для ввода гибких кабелей во взрывозащищенное электрооборудование.

Пример записи при заказе и в документации: КВ(1) М75(2) ТН21/2(3) – Л(4)

1 – Обозначение серии;

2 – Обозначение присоединяемой резьбы (М75 – М75х1,5);

3 – Обозначение типа ввода (ТН21/2 – для небронированного кабеля для присоединения трубы, наружная резьба ввода G2 ½ );

4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).



Кабельные вводы серии КВ совмещают четыре вида взрывозащиты и имеют маркировку взрывозащиты:

«1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb»

Ex-компоненты:

«Ex d IIC U / Ex e IIC U / Ex tb IIIC U/ РВ Ex d I Mb U»

Перечисленное выше изделия серии КВ выпускаются в исполнениях, отличающихся: размером и типом присоединительной резьбы; материалом корпуса, кабельные вводы дополнительно типом присоединяемого кабеля.

Кабельные вводы, могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 и в соответствии с маркировкой взрывозащиты. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ, IIC, а также являются электрооборудованием группы III, предназначены для применения в местах опасных по взрывоопасным пылевым средам, подгруппа IIIC (проводящая пыль), IIIВ (непроводящая пыль) и IIIА (горючие летучие частицы) и соответствует ГОСТ IEC 60079-31-2013.

Вид взрывозащиты1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb
Условия эксплуатации по ГОСТ 15150-69УХЛ1

Материал:

никелированная латунь

нержавеющая сталь

Температура эксплуатации:-60С <Ta<+135С
Тип резьбы:

метрическая (М)

трубная коническая (NPT).



Все кабельные ввода могут быть укомплектованы защитными кожухами (оболочками)

Пример записи при заказе и в документации: КВ(1) М75(2) ТН21/2(3) – Л(4)

1 – Обозначение серии;

2 – Обозначение присоединяемой резьбы (М75 – М75х1,5);

3 – Обозначение типа ввода (ТН21/2 – для небронированного кабеля для присоединения трубы, наружная резьба ввода G2 ½ );

4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
