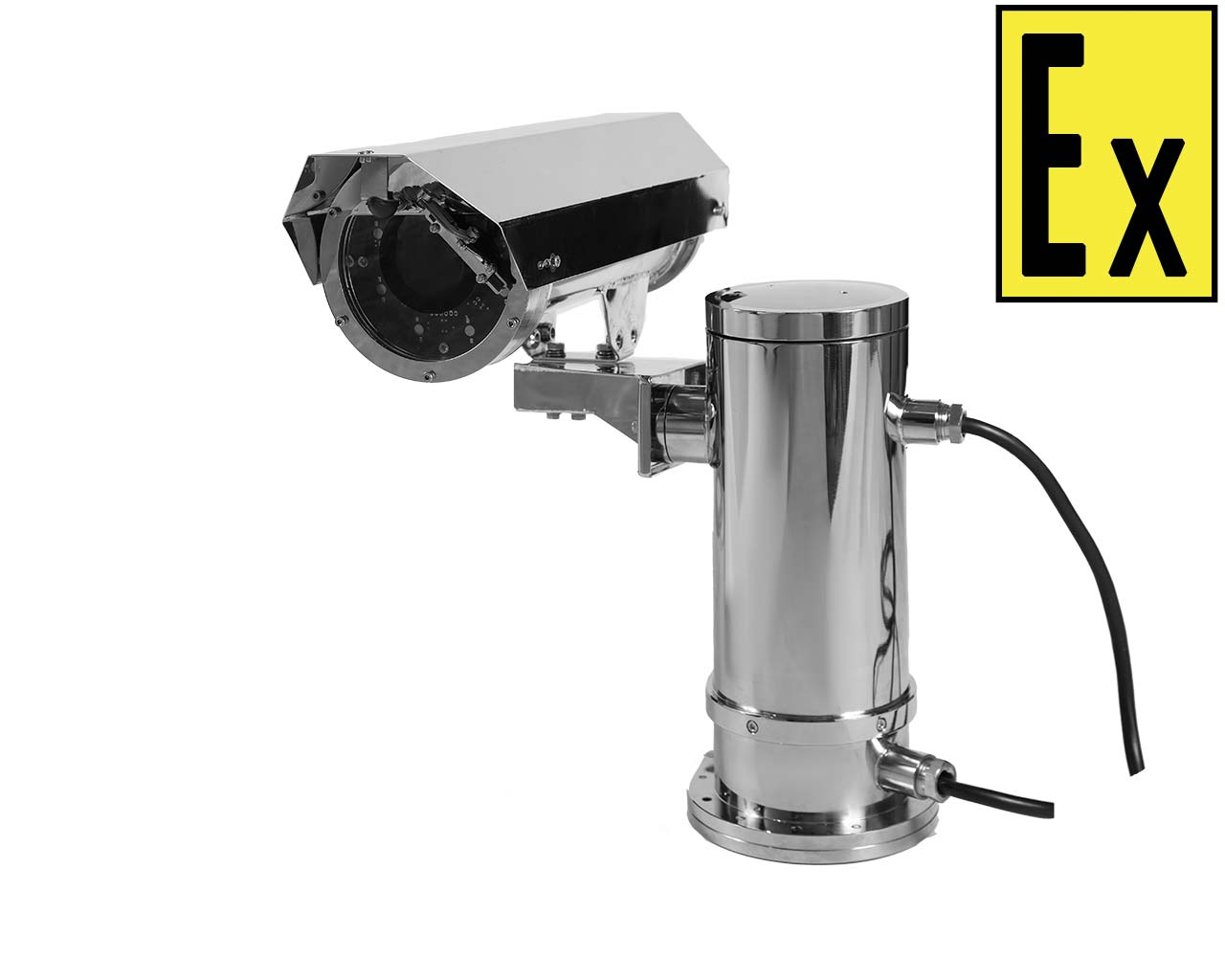

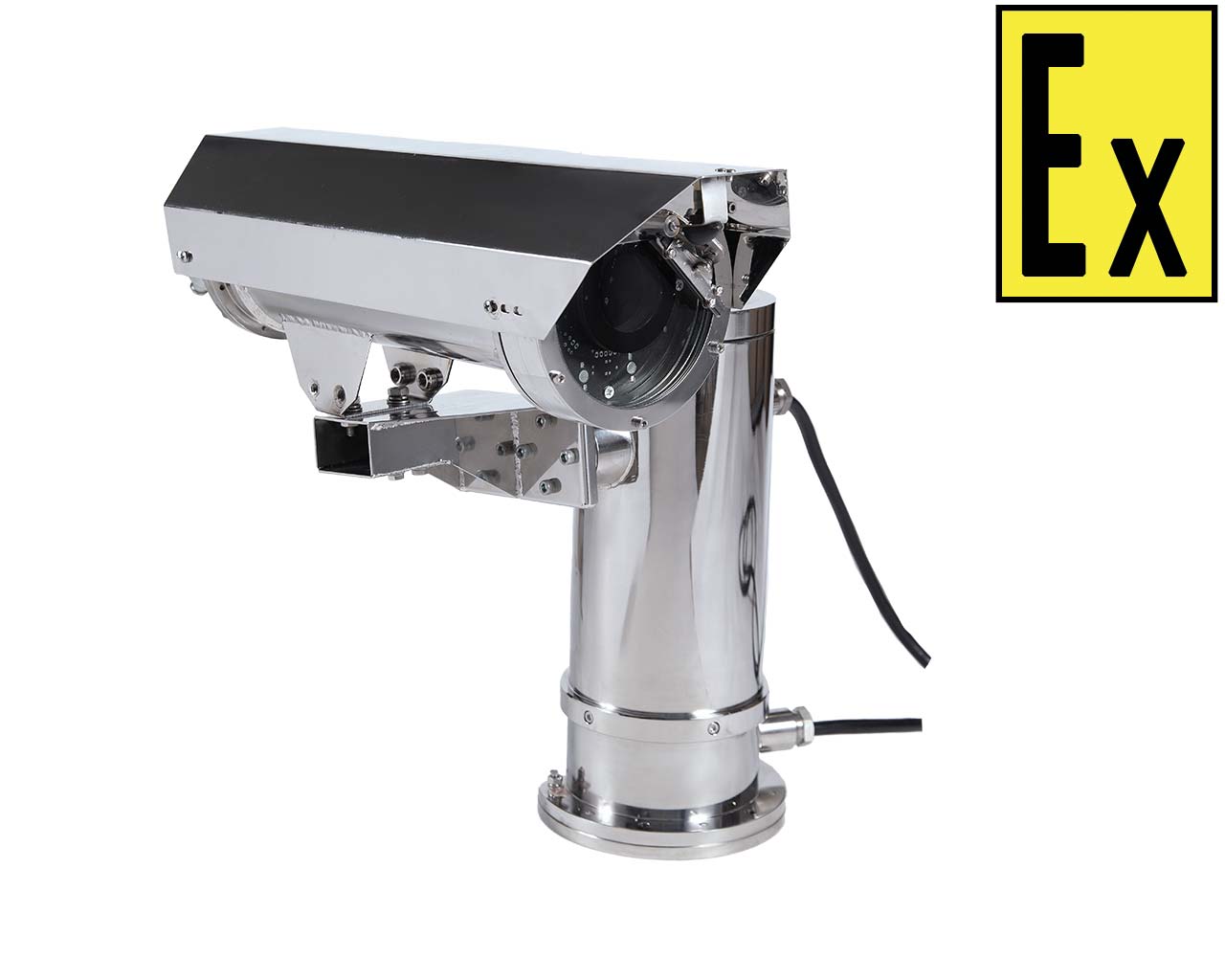

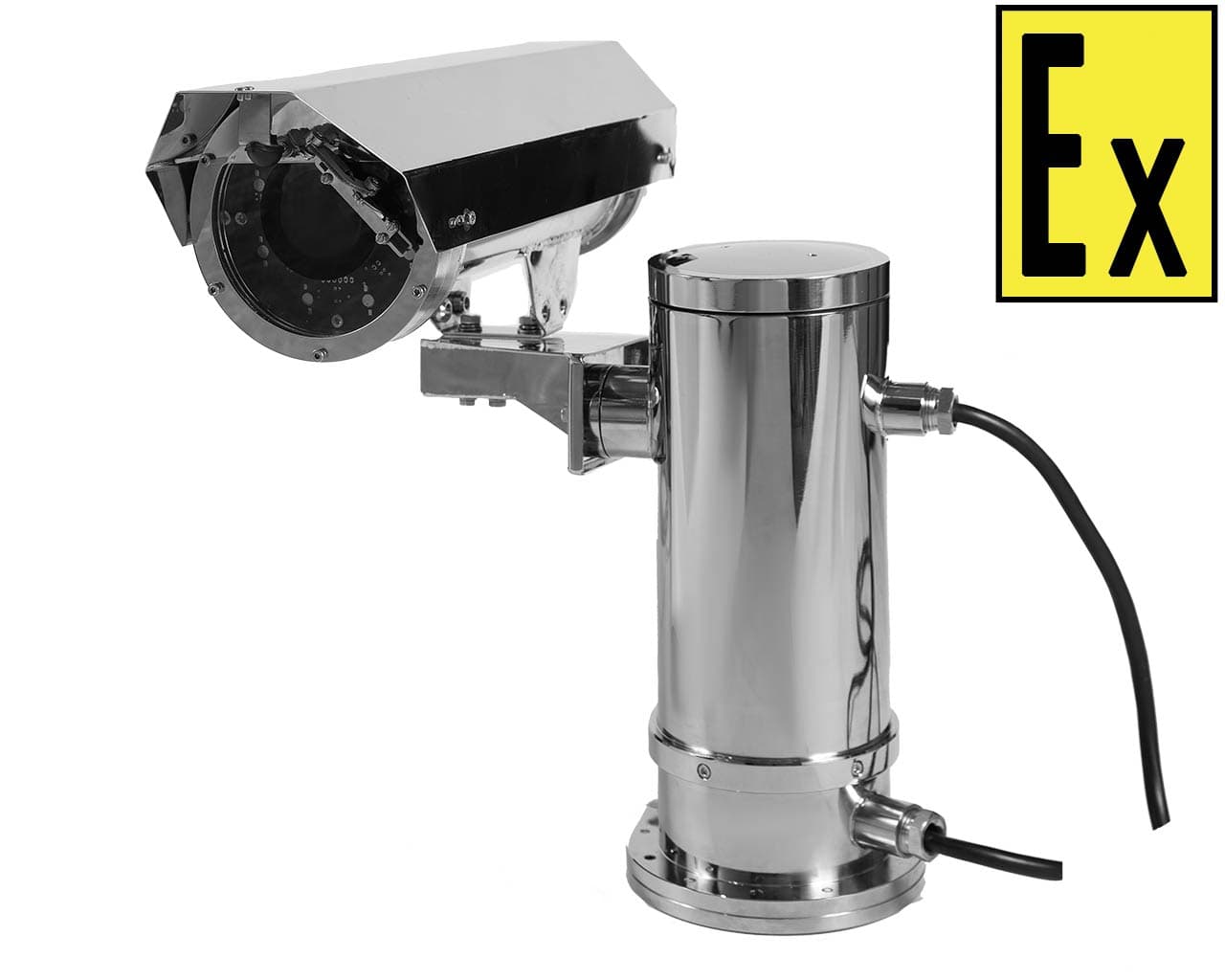

Видеокамера ОРИОН МК ВК PTZ

Взрывозащищенное Видеокамера с опорно-поворотным устройством предназначено для безопасного и эффективного видеонаблюдения за объектами химической, нефтегазовой и других промышленностей, размещенных в условиях возможного присутствия взрывоопасной среды. Представляет собой цилиндрическую стойку с размещенными внутри сервоприводами, позволяющими совершать вращение устройства в горизонтальной и вертикальной плоскостях. Для установки различных средств ведения видеофиксации на опорно-поворотном механизме размещен выносной кронштейн в двух исполнениях: для монтирования единичной видеокамеры, либо для видеокамеры с выносной светодиодной подсветкой в собственном корпусе. Устройство обеспечивает максимальные углы вращения в горизонтальной и вертикальной плоскостях, что позволяет зафиксировать практически любую область в помещении и исключает возникновение слепых зон. Корпус опорно-поворотного устройства и термокожуха изготовлен из коррозионностойкой стали, что позволят размещать оборудование в агрессивных средах.

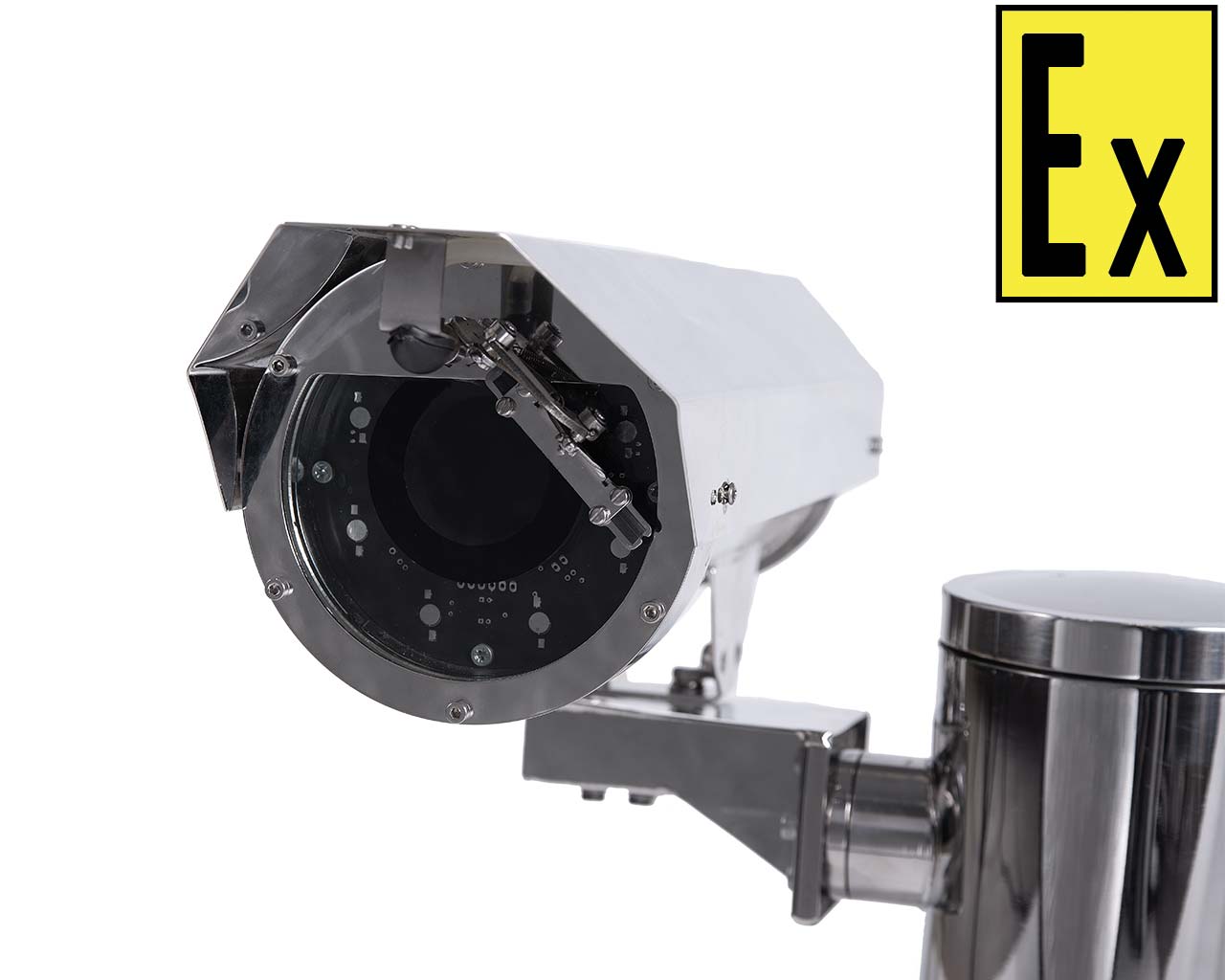

Опорно-поворотное устройство может быт укомплектовано видеокамерой Орион МК ВК тип-1 и прожектором ИК подсветки Орион МК ИК во взрывозащищенном исполнении из нержавеющей стали производства ООО «Компания СМД».

Управление устройством осуществляется по протоколу Pelco-D/Pelco-P через интерфейс RS-485 с компьютера, либо посредством дополнительного контроллера управления, пульта управления. Адрес устройства, скорость интерфейса RS485 и тип протокола управления устанавливаются с помощью микропереключателей в процессе подключения.

Термокожухи и видеокамеры серии «Орион тип-1» могут комплектоваться омывателем стекла.

Омыватель обеспечивает подачу омывающей жидкости в комплекте с системой очистителя поверхности стекла термокожуха камер видеонаблюдения серии «Орион» производства ООО «Компании СМД».  Может использоваться как дополнительный компонент (опция «СМ») для работы в составе систем наблюдения, в том числе охранных телевизионных систем, во взрывоопасных зонах или зонах общепромышленного назначения в зависимости от варианта исполнения.

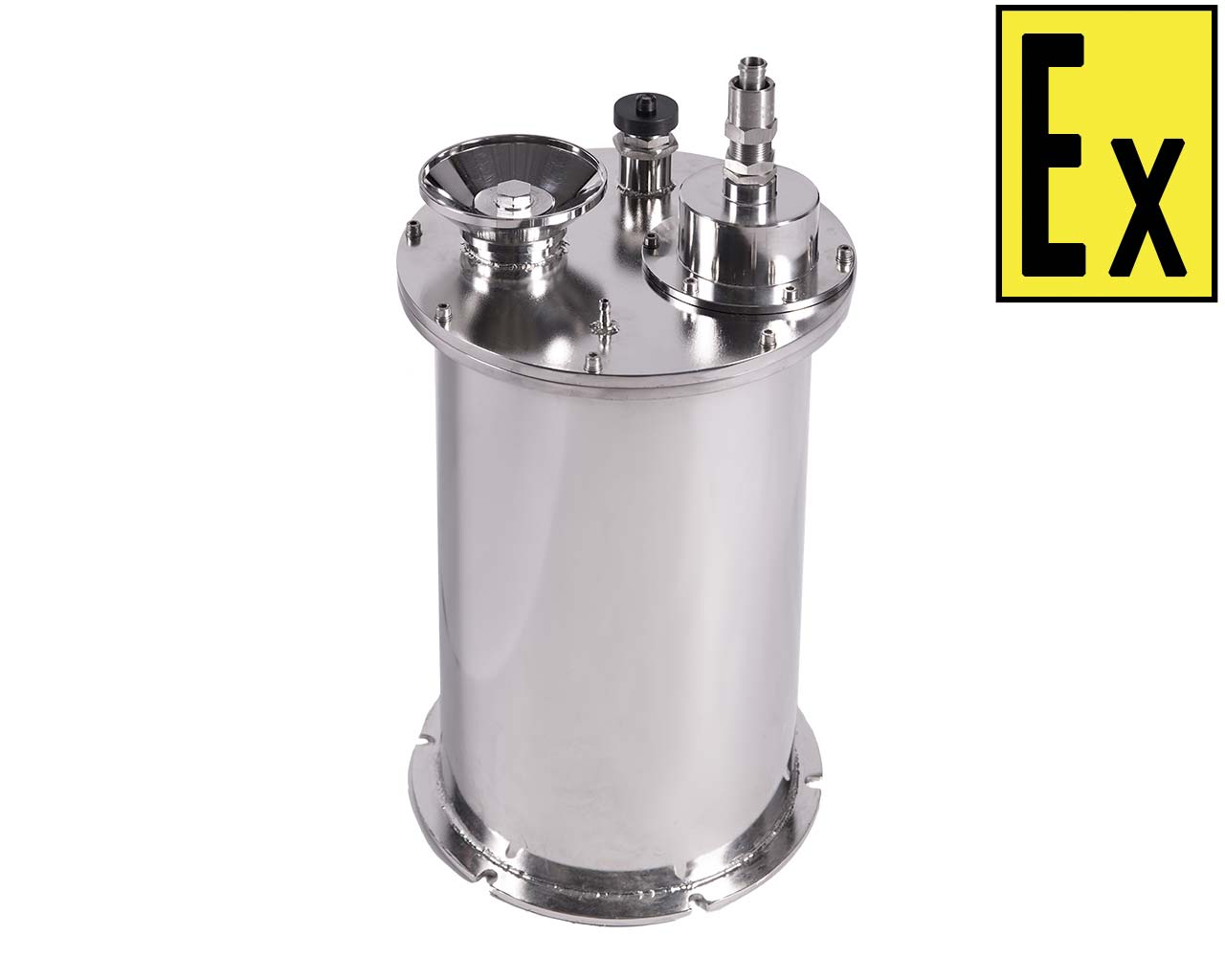

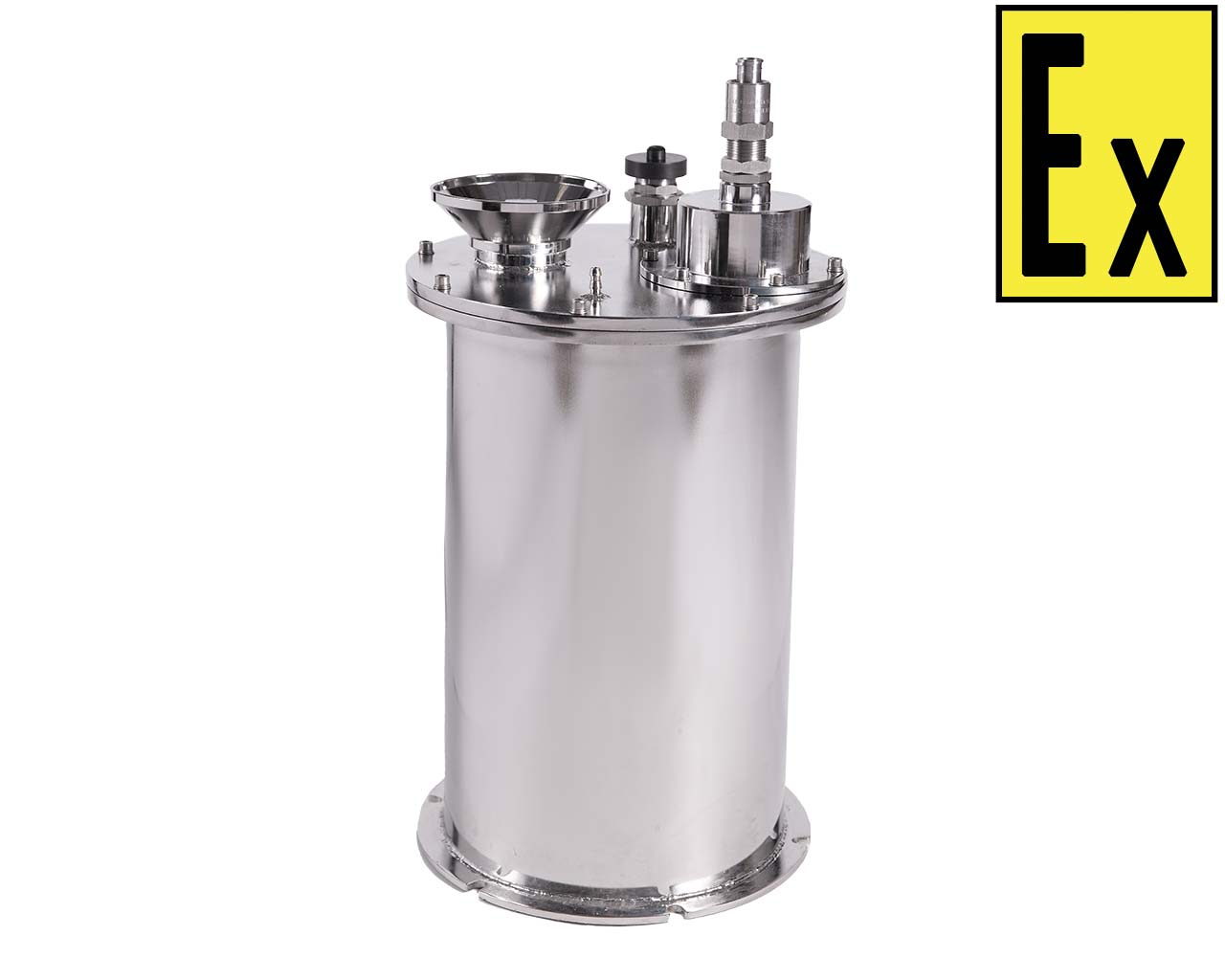

Омыватель состоит из емкости для омывающей жидкости с погружным насосом и электроклапаном, выносного поста управления подачи жидкости с электронным блоком управления, форсунки для распыления омывающей жидкости на поверхность стекла.

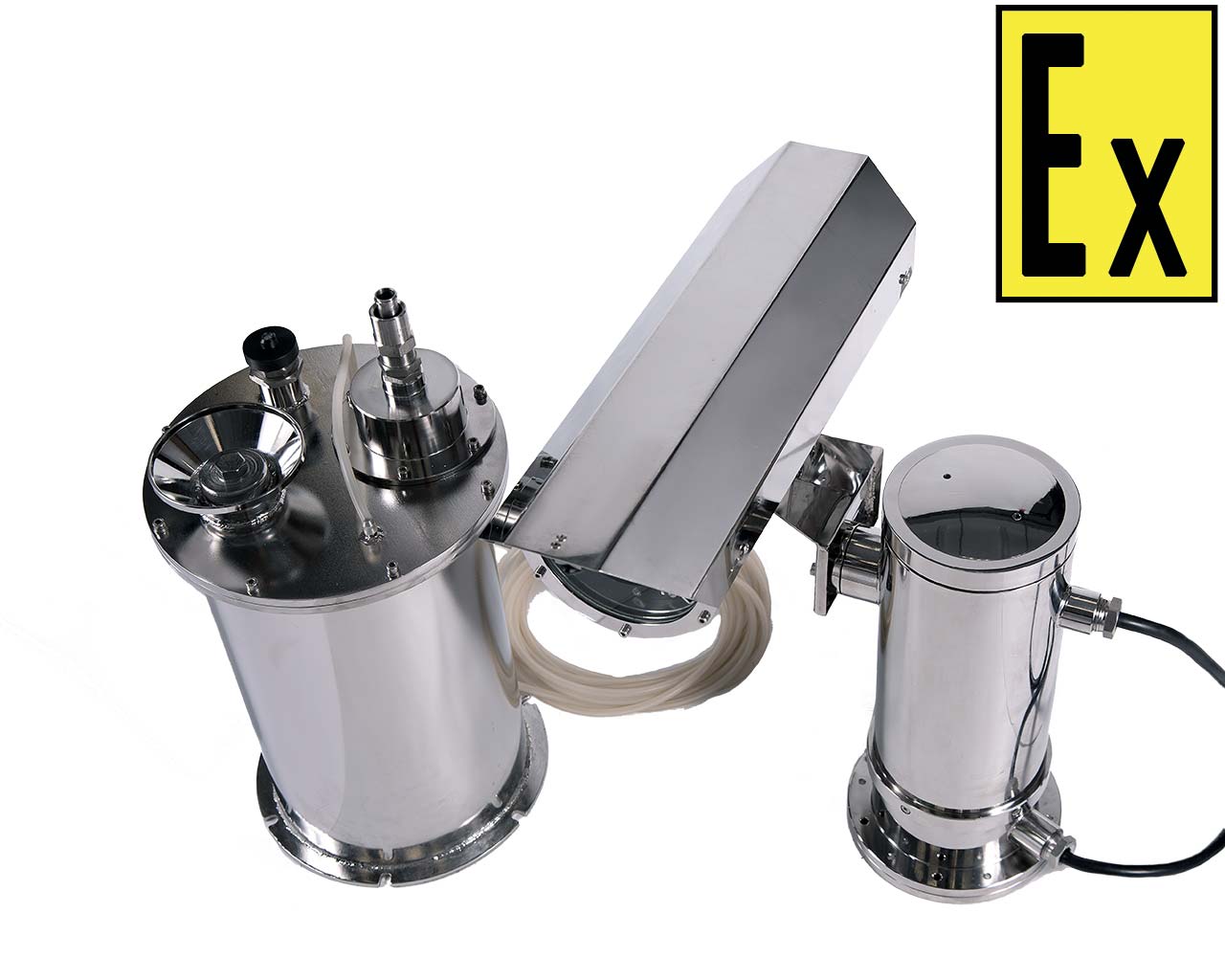

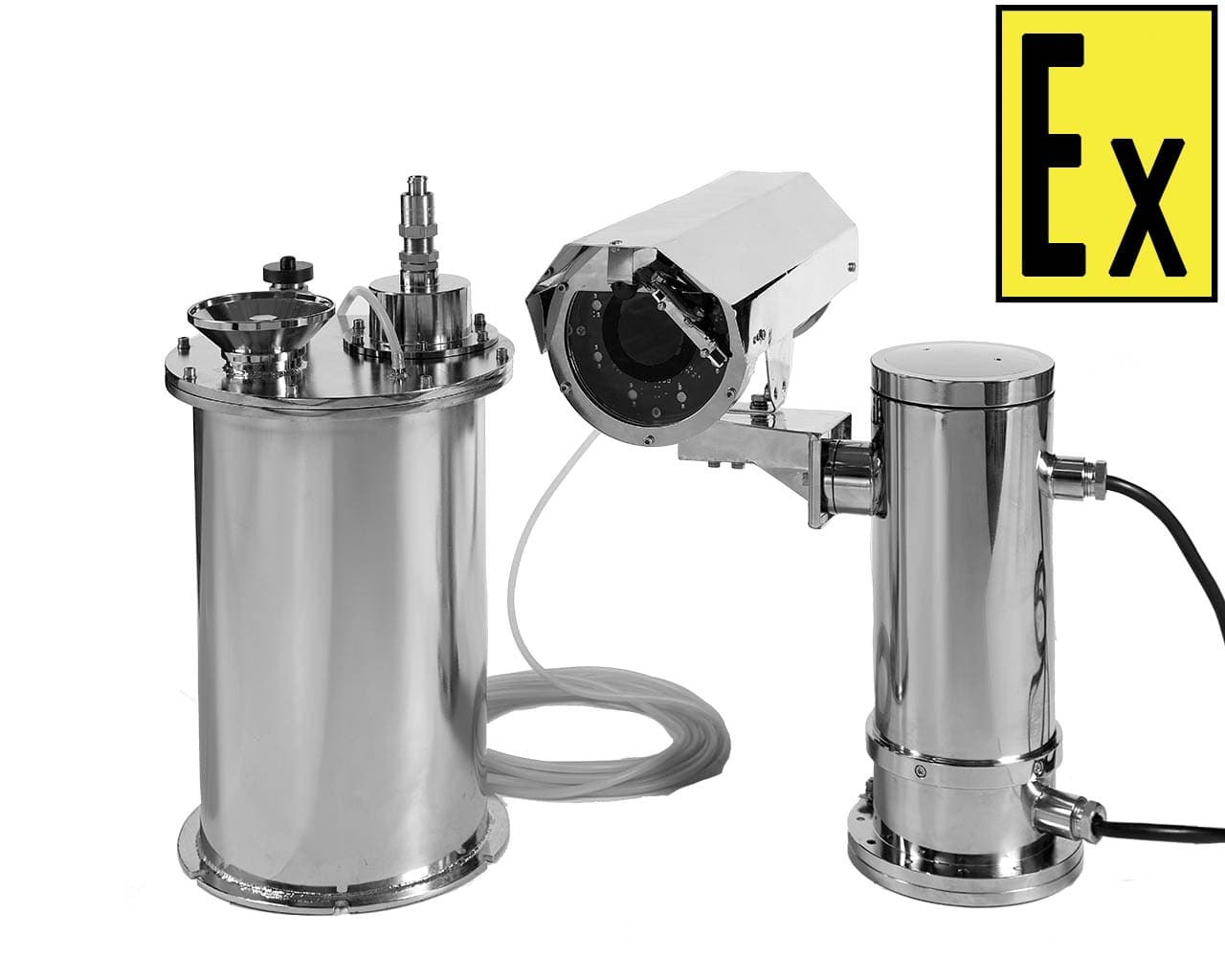

Омывателем могут быть укомплектованы как отдельные термокожухи серии «Орион тип-1» со стеклоочистителем стекла, установленные на штатном кронштейне, так и термокожухи «Орион тип-1» установленные на поворотную платформу. Гибкий шланг со специальной укладкой позволяет делать полный оборот платформы на 360гр.

Степень защиты  емкости омывателя IP67, выносного поста управления IP66   по   ГОСТ 14254-96 (IEC 60529:2013). Омыватель может эксплуатироваться в различных климатических зонах (УХЛ1, ХЛ1 и др.) в диапазоне температур от минус 30С до 50С, тип атмосферы II или III по ГОСТ 15150-69. Минимальная температура работоспособности омывателя будет определяться температурными свойствами жидкости, заправленной в бак омывателя.

Омыватель может выпускаться в следующих вариантах:

1) Омыватель стекла термокожуха общепромышленного назначения (без средств взрывозащиты).

2) Омыватель стекла термокожуха, имеющий взрывобезопасное исполнение по ГОСТ 31610.0-2014 (IEC 60079-0:2011) для применения в шахтах (рудниках), опасных по рудничному газу (метану) или по воспламенению горючей пыли.

Омыватель  во взрывобезопасном исполнении может быть установлена во взрывоопасных зонах помещений и наружных установок согласно присвоенной маркировке взрывозащиты РВ Ex d I Mb/ 1Ex d IIC T6 Gb/ Ex tb IIIC T800C Db, ТР ТС 012/2011, ГОСТ IEC 60079-14-2013,  ГОСТ 31438.2-2011 (EN 1127-2:2002), ГОСТ Р МЭК 60079-14-2013,  классификации гл. 7.3 ПУЭ (6-е издание, 2002г.) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу или зонах взрывоопасных пылевых сред.

Окружающая среда может содержать рудничный газ (метан) - категория I, взрывоопасные смеси газов и паров с воздухом категории IIA, IIB и IIC по ГОСТ IEC 60079-10-1-2013, а также горючие пыли категории IIIA, IIIB и IIIC по ГОСТ IEC 60079-10-2-2013.

Материал корпуса бака и поста омывателя – нержавеющая сталь 12Х18Н10Т.

Основные технические характеристики опорно-поворотного устройства

Вид взрывозащиты

PB Ex d I Mb / 1Ex d IIC T6 Gb / Ex tb IIIC T85C Db

Степень защиты оболочки по ГОСТ 14254-2015

IP67

Рабочая температура окружающей среды

-25°С … +50°С

Напряжение питания

220V AC 24V AC

Углы вращения

В горизонтальной плоскости: 360° В вертикальной плоскости: -90° … +60°

Скорость вращения

6°/сек

Тип кронштейна

Одиночный (для установки термокожуха)

Сдвоенный (для установки термокожуха и выносной подсветки)

Применяемые устройства видеонаблюдения

Для одиночного кронштейна:

1. Термокожух или Видеокамера на базе Орион МК тип-1 с возможностью дополнительной установки совмещенной подсветки, стеклоочистителя

Для сдвоенного кронштейна:

1. Термокожух или Видеокамера на базе Орион МК тип-1 с возможностью дополнительной установки стеклоочистителя

2. ИК-подсветка на базе Термокожуха Орион МК тип-3

Протокол управления

Pelco-P, Pelco-D

Интерфейс управления

RS-485;      Baud Rate: 2400; 4800; 9600; 19200

Варианты управления

С компьютера

С контроллера управления

Варианты монтажа на поверхность

На горизонтальную плоскость

На вертикальную плоскость с помощью дополнительного консольного кронштейна

Материал корпуса

Нержавеющая сталь AISI 304

Габаритные размеры, не более, ДхШхВ

Одиночный: 385 х560 х 405 мм Одиночный с консольным кронштейном: 725 х 560 х 515 мм Сдвоенный: 380 х 560 х 500 мм Сдвоенный с консольным кронштейном: 720 х 560 х 610 мм

Вес, не более

Одиночный: 23 кг Одиночный с консольным кронштейном: 25 кг Сдвоенный: 29 кг Сдвоенный с консольным кронштейном: 31 кг

С опорно-поворотным устройством рекомендуется использовать PTZ видеокамеры, которые имеют возможность управлять положением устройства. Возможно, так же прямое управление с помощью пульта или от ПК используя интерфейс RS485 и протокол Pelco-D или Pelco-P.

Чертёж подключения

Рис. 1 Схема подключения



Основные технические характеристики омывателя

Маркировка взрывозащиты

РВ Ex d I Mb/ 1Ex d IIC T6 Gb/ Ex tb IIIC T800C Db

Степень защиты оболочки по ГОСТ 14254

Бака омывателя: IP 67; Поста управления:  IP 66;

Вид климатического исполнения по ГОСТ 15150-69

УХЛ1

Рабочая температура окружающей среды

-30°C < Ta < + 50°C

Минимальная температура работоспособности системы очистки будет определяться температурными свойствами жидкости, заправленной в бак омывателя.

Входное напряжение питания

12V DC

Ток потребления, не более (эффективное значение)

18A

Подача омывающей жидкости на высоту, м, не более

10

Материал корпуса бака и поста омывателя

Нержавеющая сталь 12Х18Н10Т (Н)

Габаритные размеры, мм, не более

Бак омывателя ⌀264х502

Пост управления омывателя 360 х 152 х 250

Масса, кг, не более

Бак омывателя - 20,0; Пост управления омывателя - 11,0
