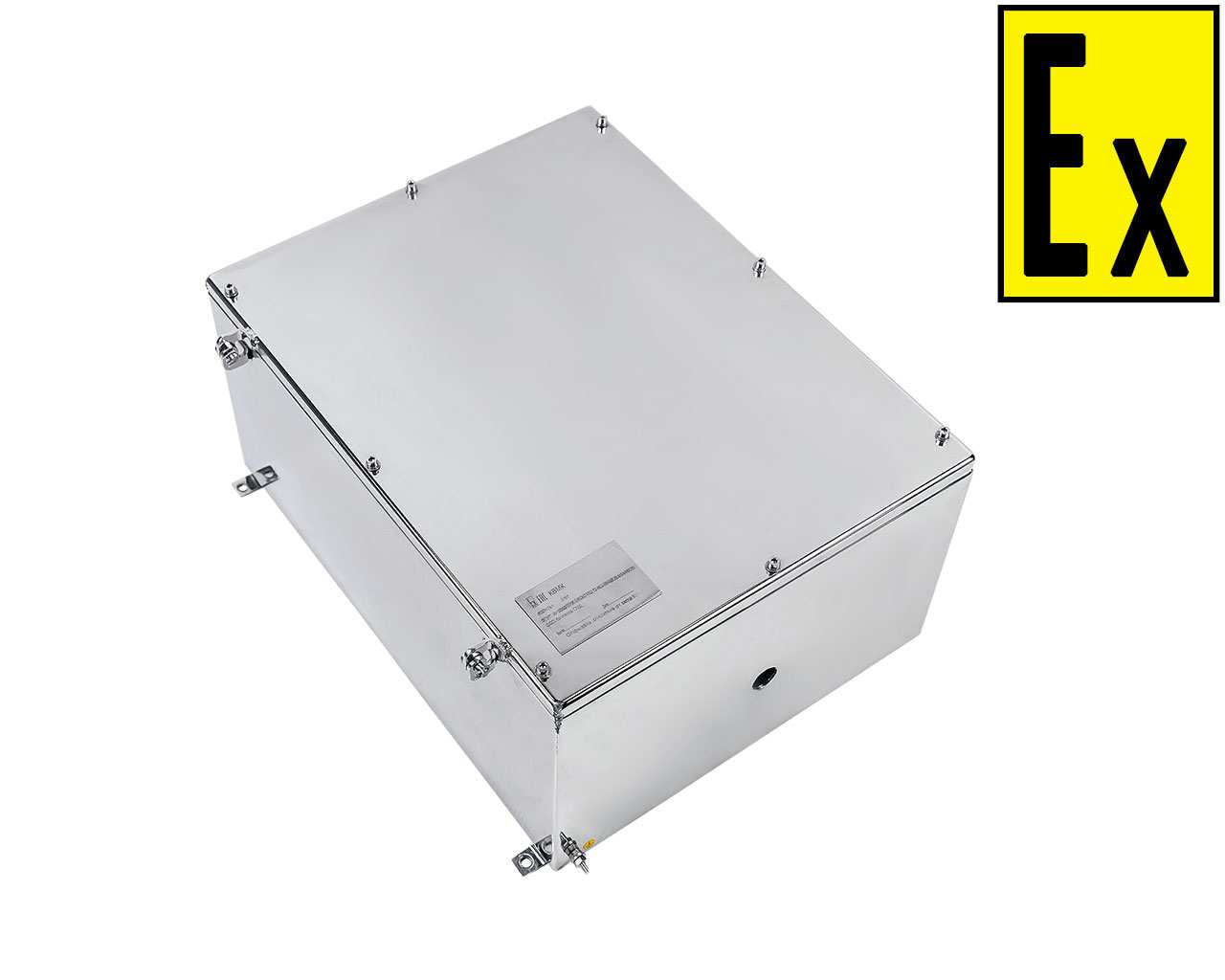

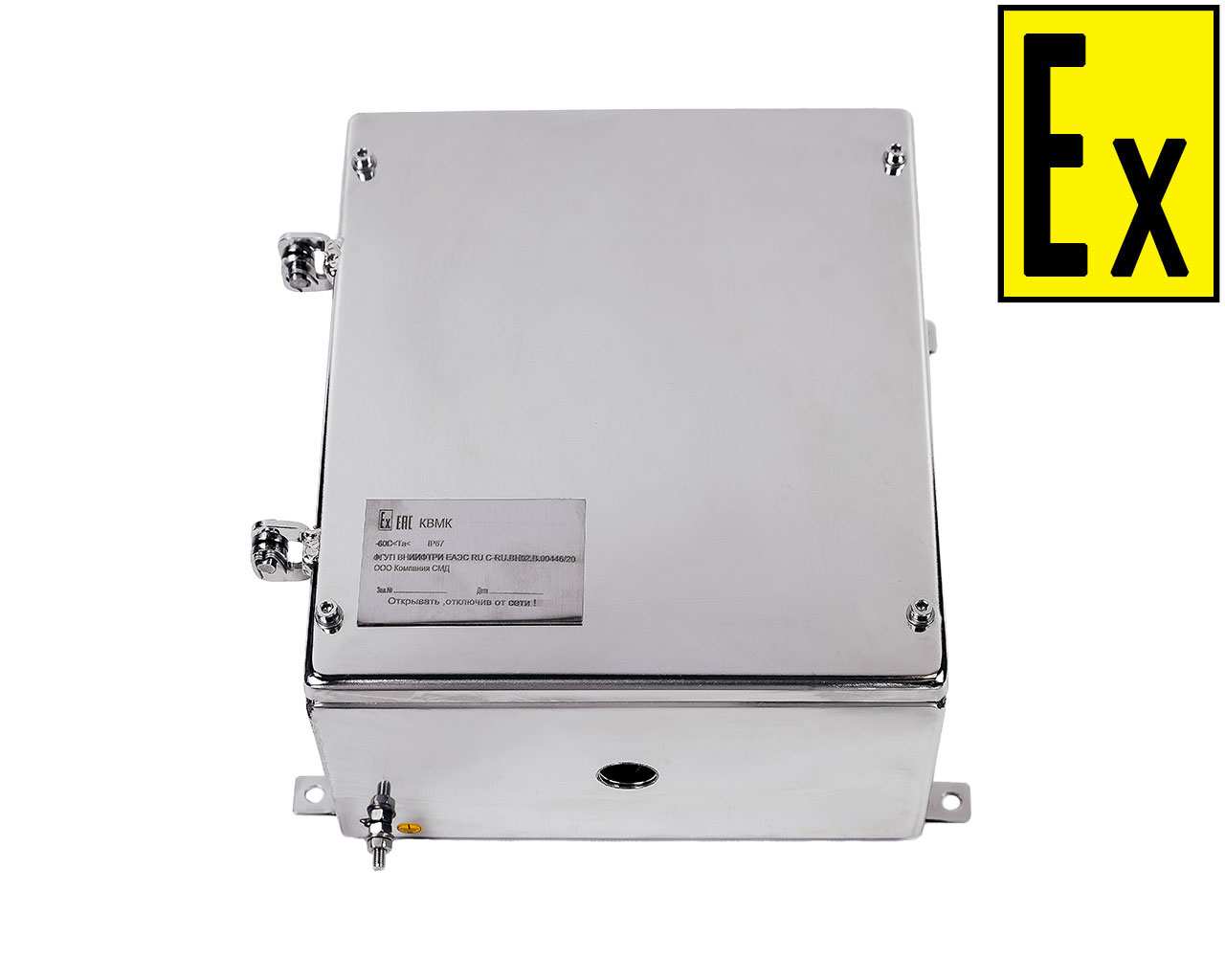

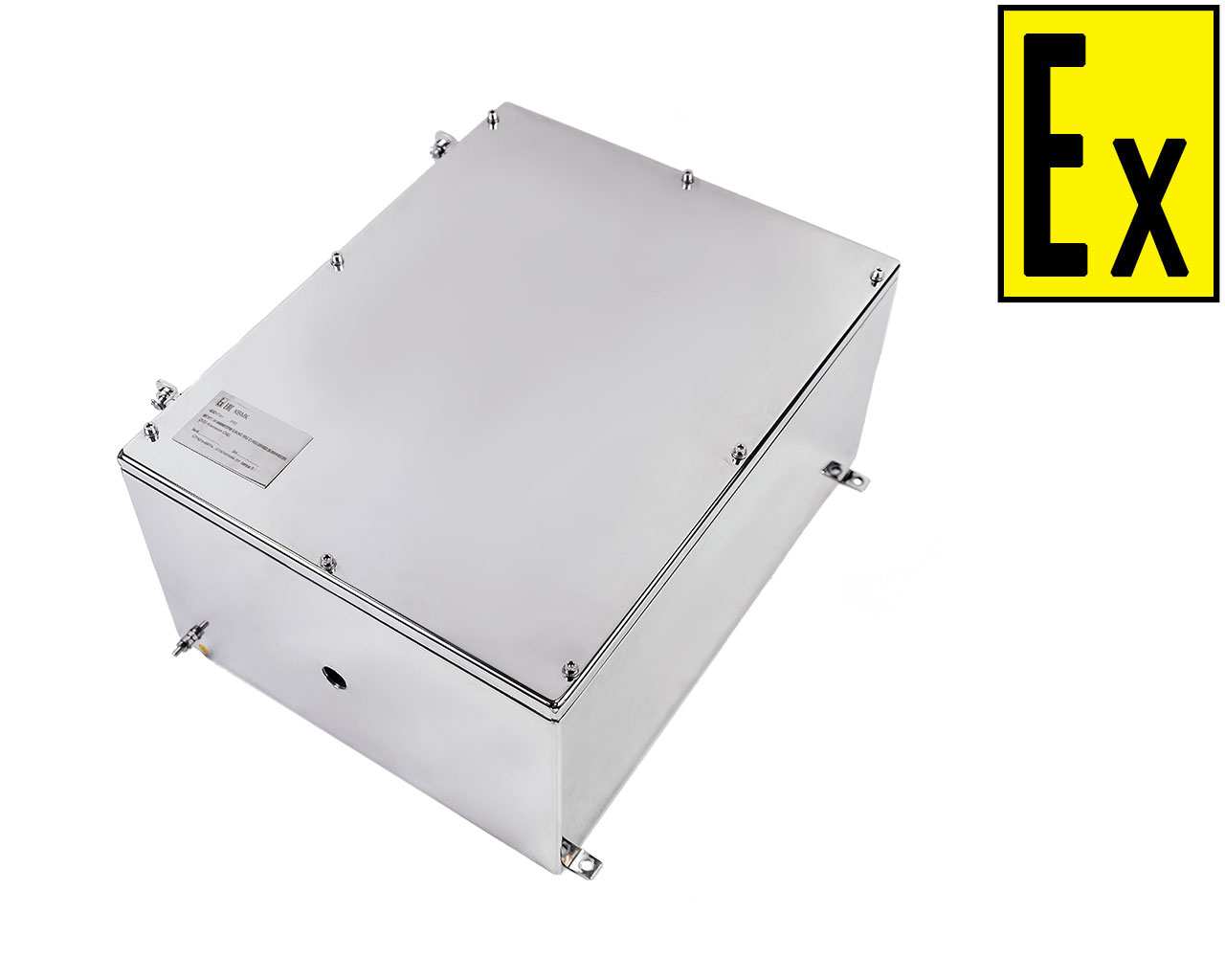

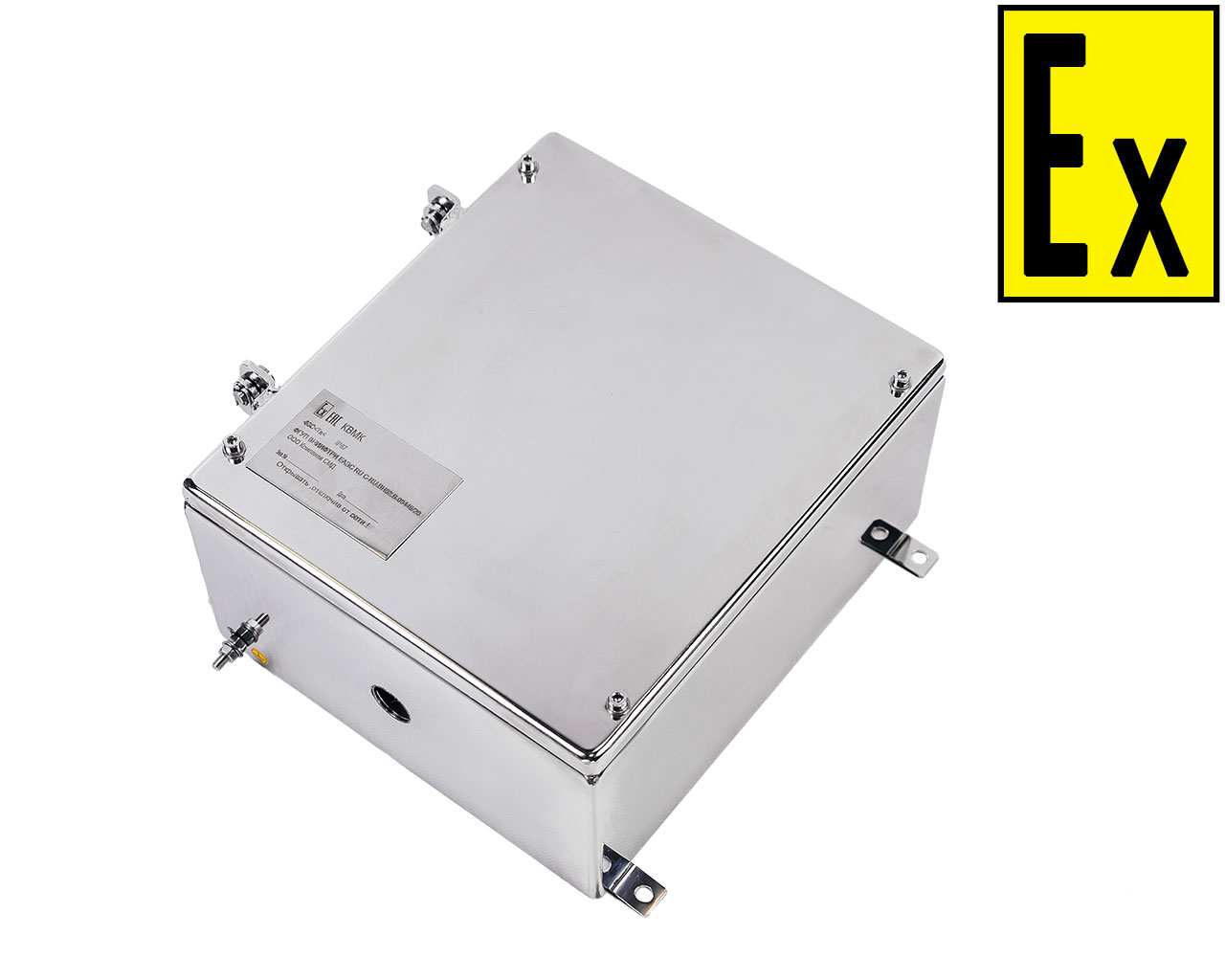

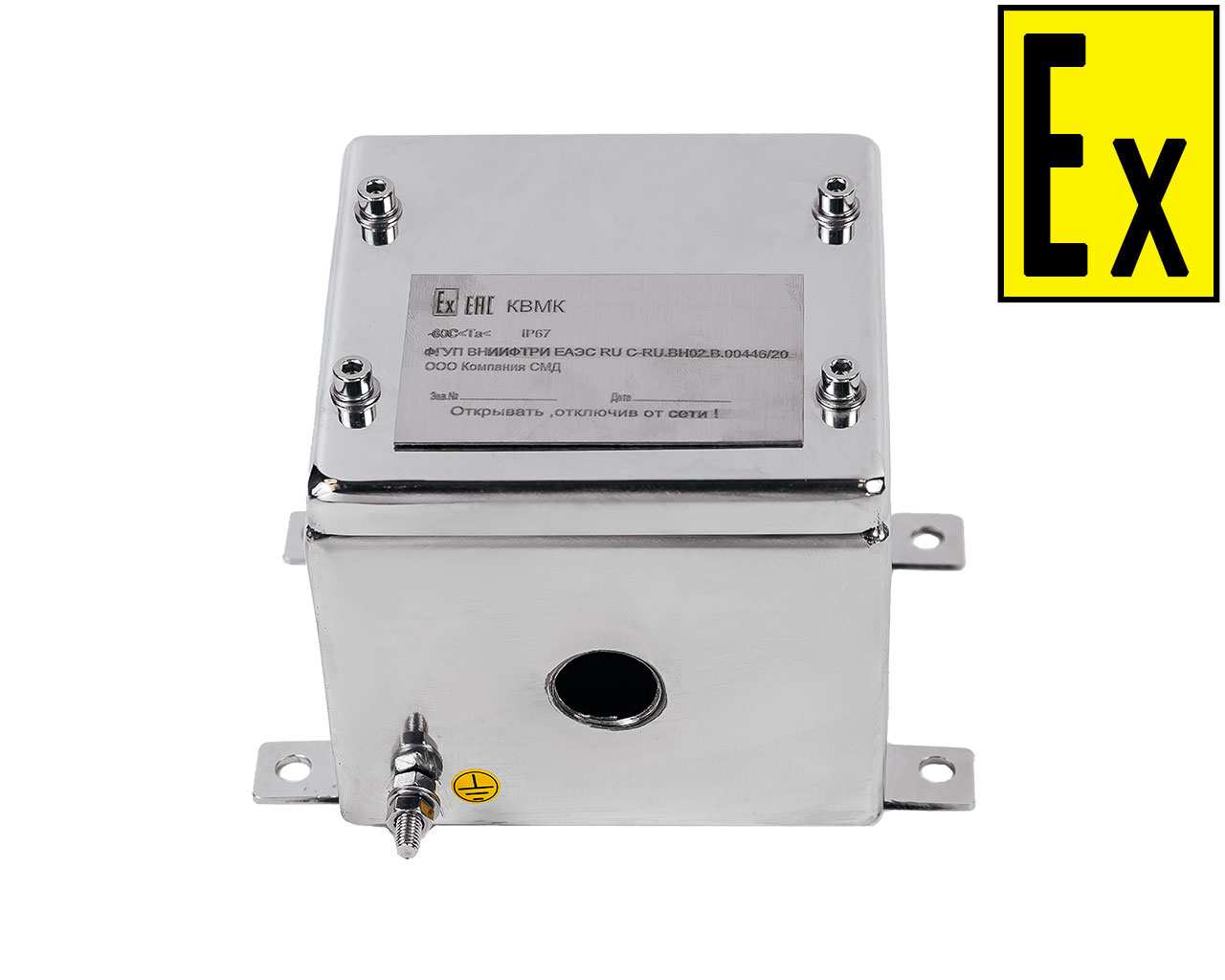

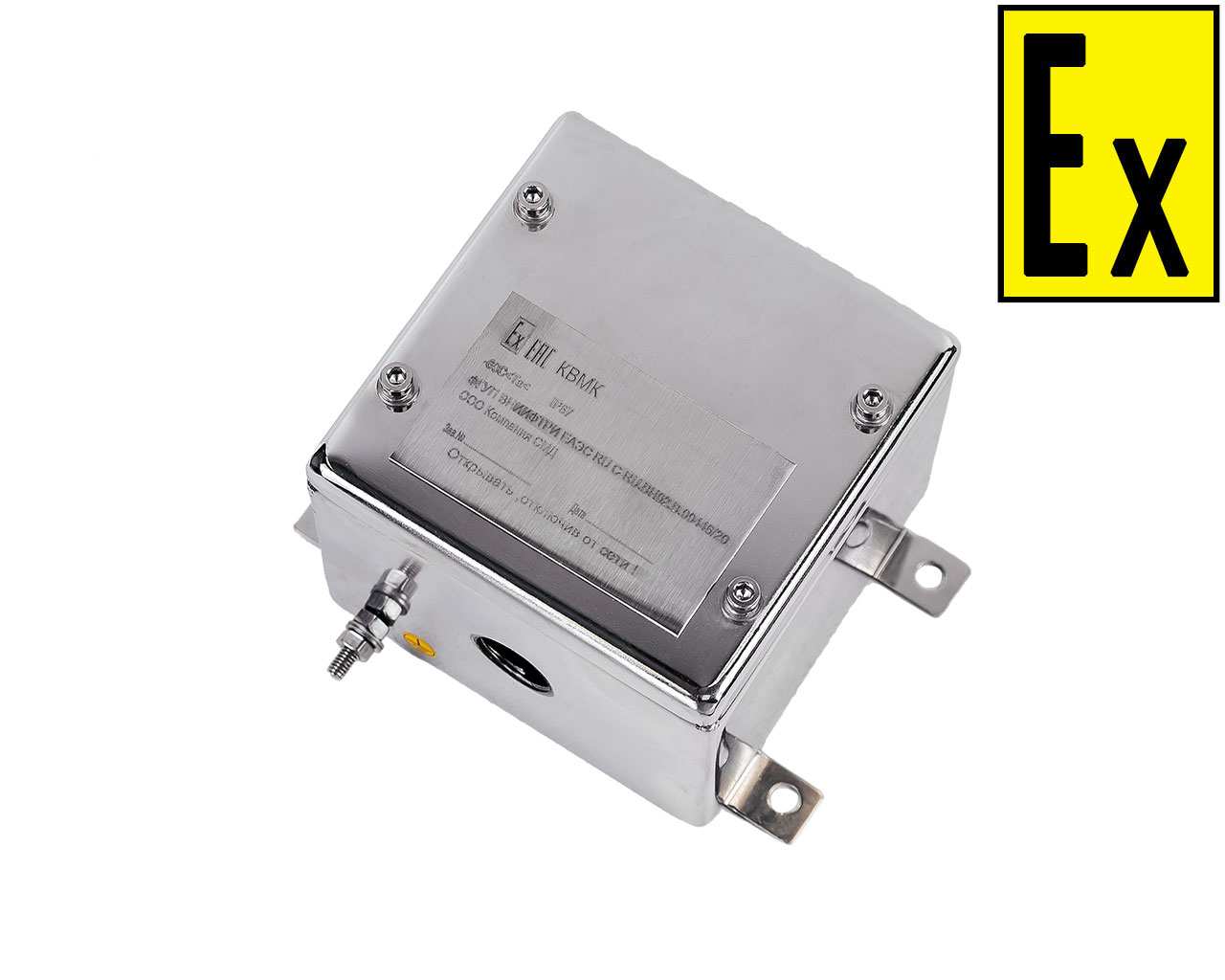

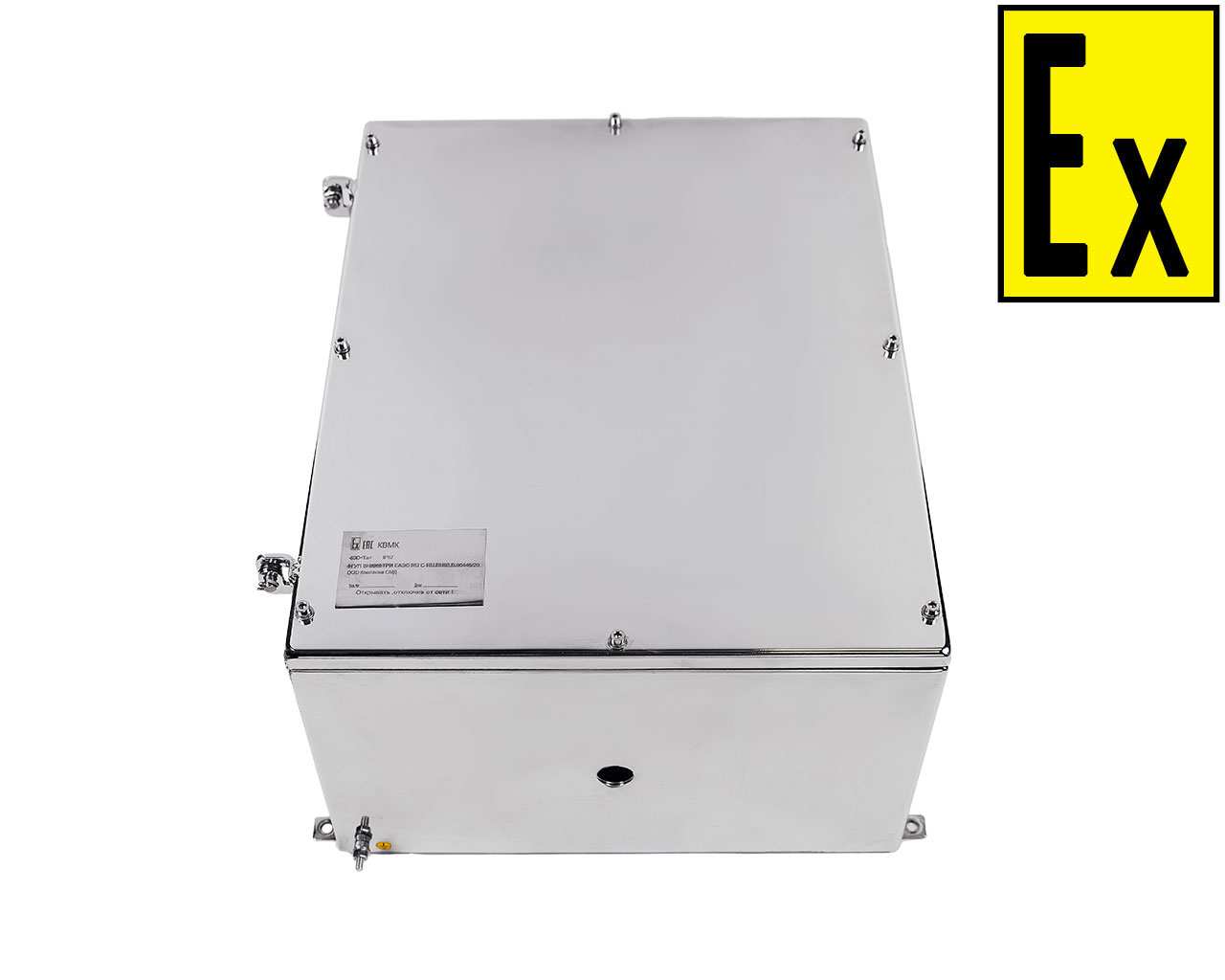

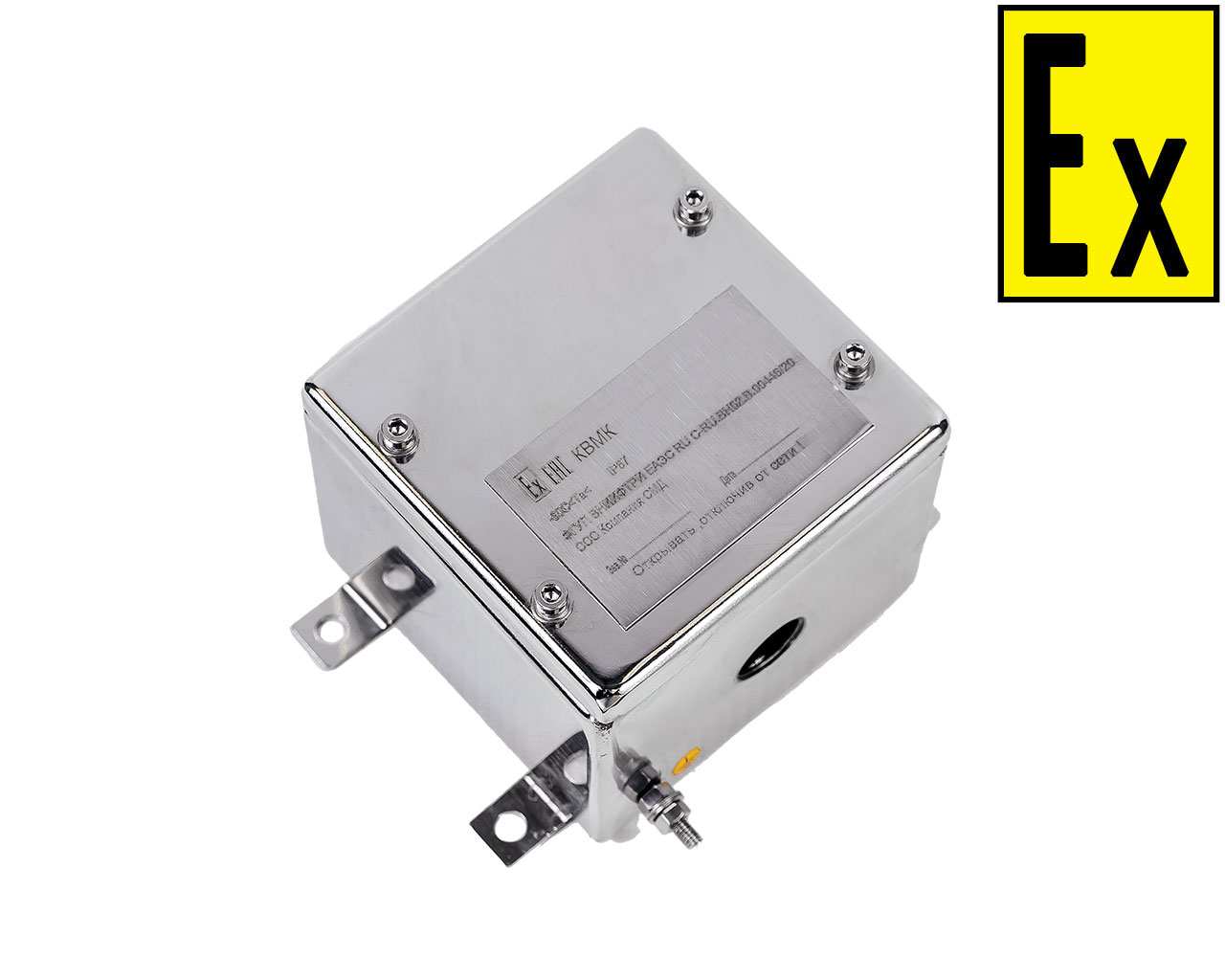

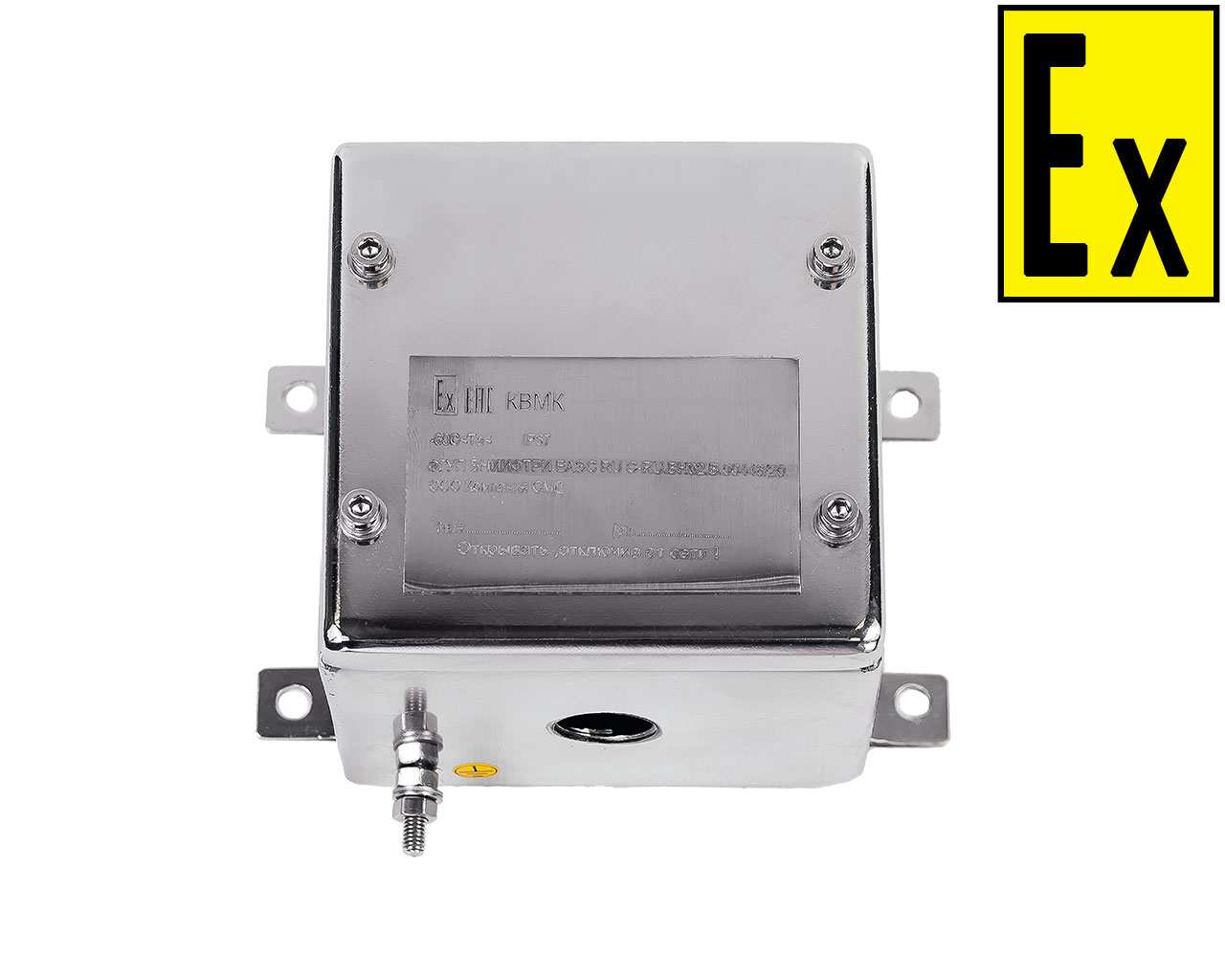

Взрывозащищенные коробки моделей КВМК Exe-Н-101009 / 101609 / 121209 / 123609 / 161611 / 162111 / 122211 / 181811 / 162611 / 163612 / 232012 / 232020 / 232812 / 233320 / 403112 / 403120, КВМК Exi-Н-101009 / 101609 / 121209 / 123609 / 161611 / 162111 / 122211 / 181811 / 162611 / 163612 / 232012 / 232020 / 232812 / 233320 / 403112 / 403120 предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах. Коробки служат для ввода бронированных, небронированных электрических кабелей круглого или плоского сечения и кабелей в металлорукаве.
Применяемый материал для изготовления коробок и Ex-компонентов – нержавеющая сталь.
Коробки обеспечены следующими видами взрывозащиты: ГОСТ Р МЭК 60079-7-2012 Повышенная защита вида "е", ГОСТ 31610.11-2014 (IEC 60079-11:2011) "искробезопасная электрическая цепь "i", ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".
Коробки относятся к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может используется во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIC, пыли IIIC.
| Коммутационная коробка серии - КВМК, модельный ряд: КВМК Exe-Н-ХХХ… Х, КВМК Exi-Н-ХХХ… Х. |
|
| Маркировка взрывозащиты |  РО Ex ia I Ma X / Ex tb IIIC Т80°C… Т130°C Db X РП Ex eb I Mc X / Ex tb IIIC Т80°C… Т130°C Db X РП Ex eb db I Mc X / Ex tb IIIC Т80°C… Т130°C Db X 0Ex ia IIC T6… Т4 Ga X / Ex tb IIIC Т80°C… Т130°C Db X 1Ex eb IIC T6… Т4 Gb X / Ex tb IIIC Т80°C… Т130°C Db X1Ex eb db IIC T6… Т4 Gb X / Ex tb IIIC Т80°C… Т130°C Db X |
| Материал корпуса | Нержавеющая сталь |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 |
| Температура окружающей среды в условиях эксплуатации | Т6 от -60°C до +80°C Т5 от -60°C до +95°C Т4 от -60°C до +130°C |
| Температурный класс по ГОСТ 31610.0-2014. | Т6, Т5, Т4 |
| Климатическое исполнение | ХЛ (F), УХЛ (NF), ОМ (MU) |
| Коммутируемый ток, А - переменный ток - постоянный ток |
не более 200 не более 200 |
| Коммутируемое напряжение, В - переменный ток - постоянный ток |
не более 1000 не более 1000 |
| Модель | Габаритные размеры без кабельных вводов и внешних компонентов |
Установочные размеры | Масса корпуса, не более |
| КВМК Exe/Exi-Н-101009 | 100х100х91 мм | 65х121 мм | |
| КВМК Exe/Exi-Н-101609 | 100х160х91 мм | 121х125 мм | |
| КВМК Exe/Exi-Н-121209 | 120х122х91 мм | 141х87 мм | |
| КВМК Exe/Exi-Н-123609 | 120х360х91 мм | 141х325 мм | |
| КВМК Exe/Exi-Н-161611 | 160х160х110 мм | 125х181 мм | |
| КВМК Exe/Exi-Н-162111 | 160х210х110 мм | 181х175 мм | |
| КВМК Exe/Exi-Н-122211 | 120х220х110 мм | 141х185 мм | |
| КВМК Exe/Exi-Н-181811 | 180х180х110 мм | 145х201 мм | |
| КВМК Exe/Exi-Н-162611 | 160х260х110 мм | 181х225 мм | |
| КВМК Exe/Exi-Н-163612 | 160х360х120 мм | 181х325 мм | |
| КВМК Exe/Exi-Н-232012 | 230х200х120 мм | 195х221 мм | |
| КВМК Exe/Exi-Н-232020 | 230х200х200 мм | 195х221 мм | |
| КВМК Exe/Exi-Н-232812 | 230х280х120 мм | 251х245 мм | |
| КВМК Exe/Exi-Н-233320 | 230х330х200 мм | 251х295 мм | |
| КВМК Exe/Exi-Н-403112 | 403х313х120 мм | 368х334 мм | |
| КВМК Exe/Exi-Н-403120 | 403х313х200 мм | 368х334 мм |
Пример записи при заказе:
| КВМК Exe-Н-121209 | –B[x1]–D[x2] – |
