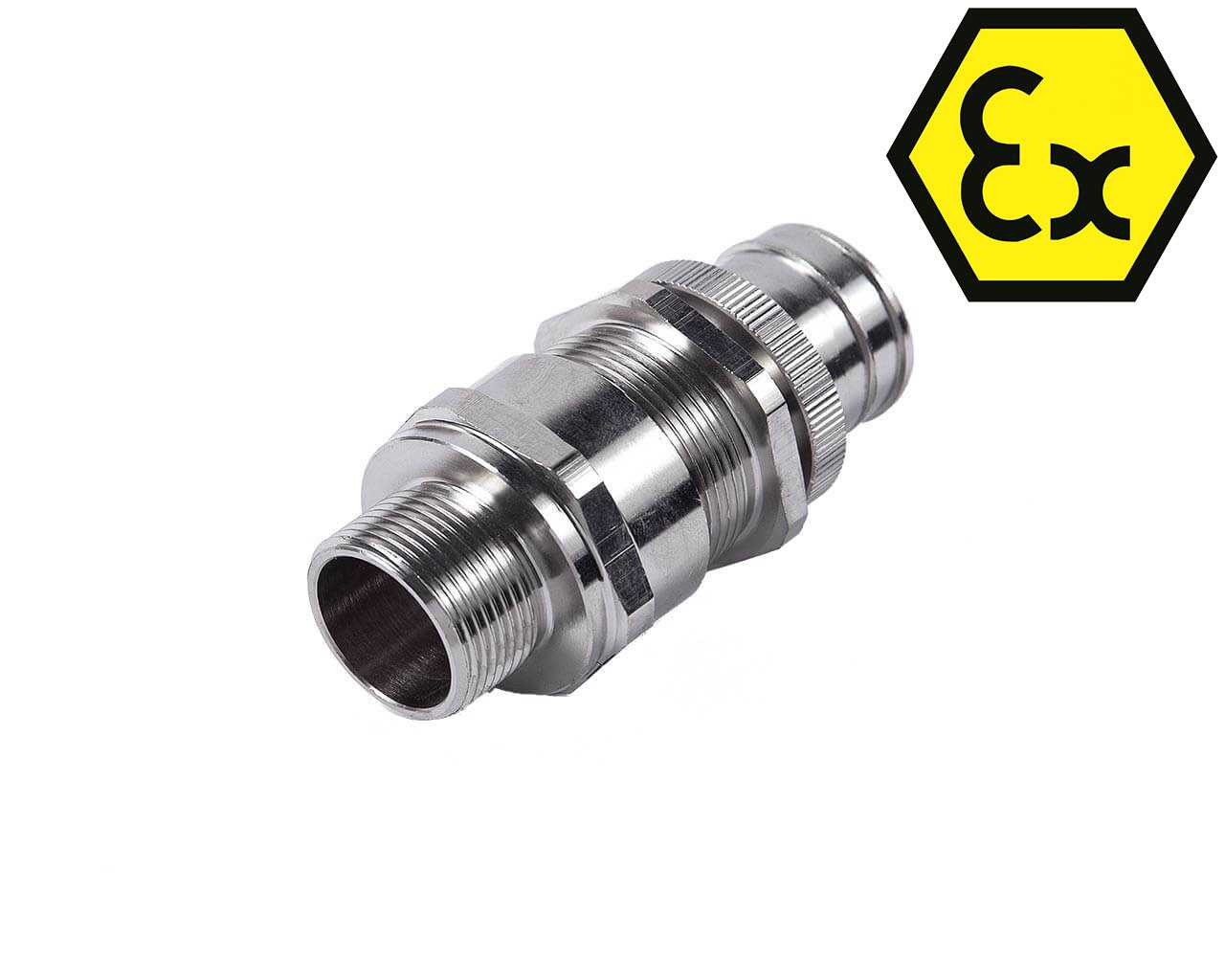

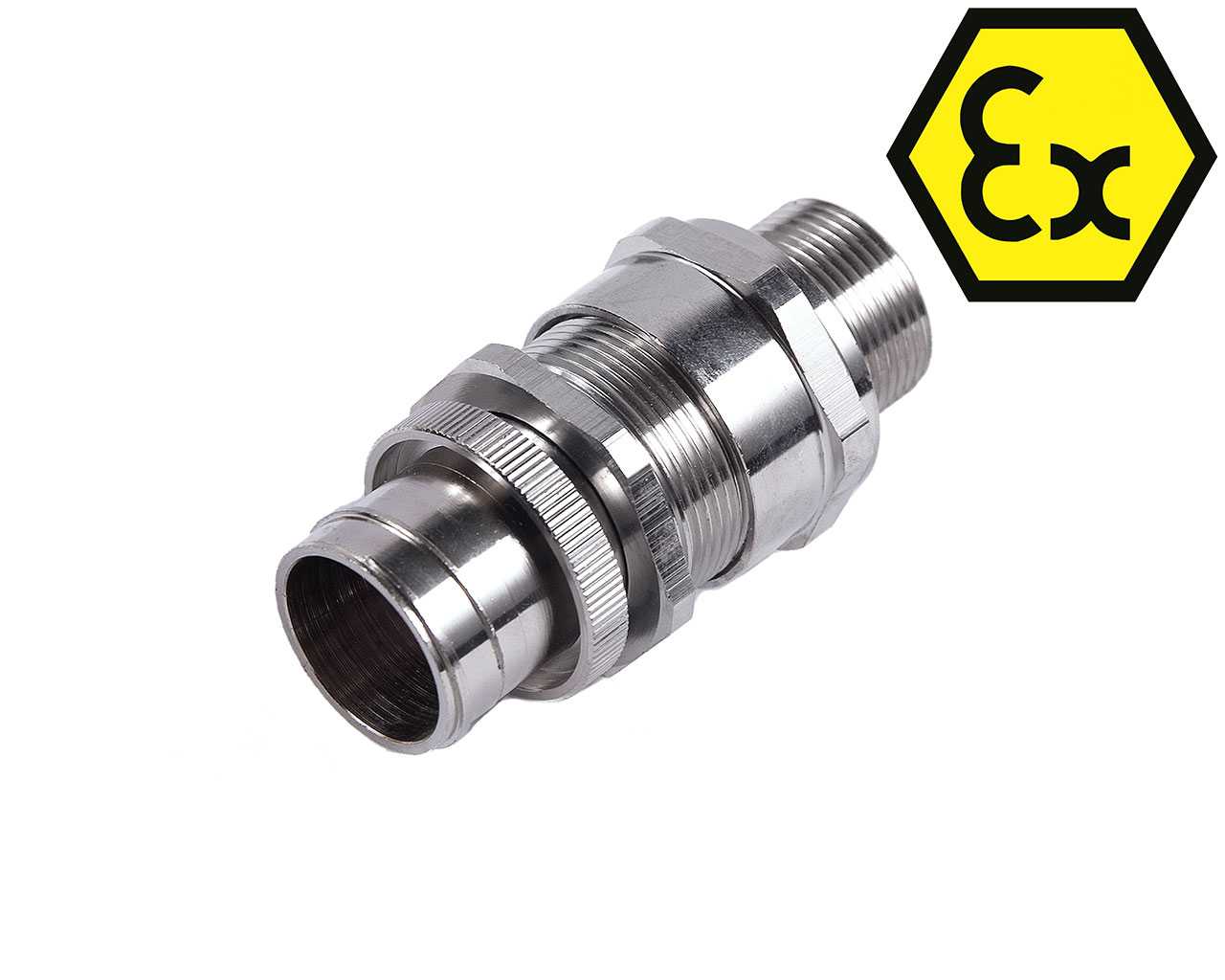

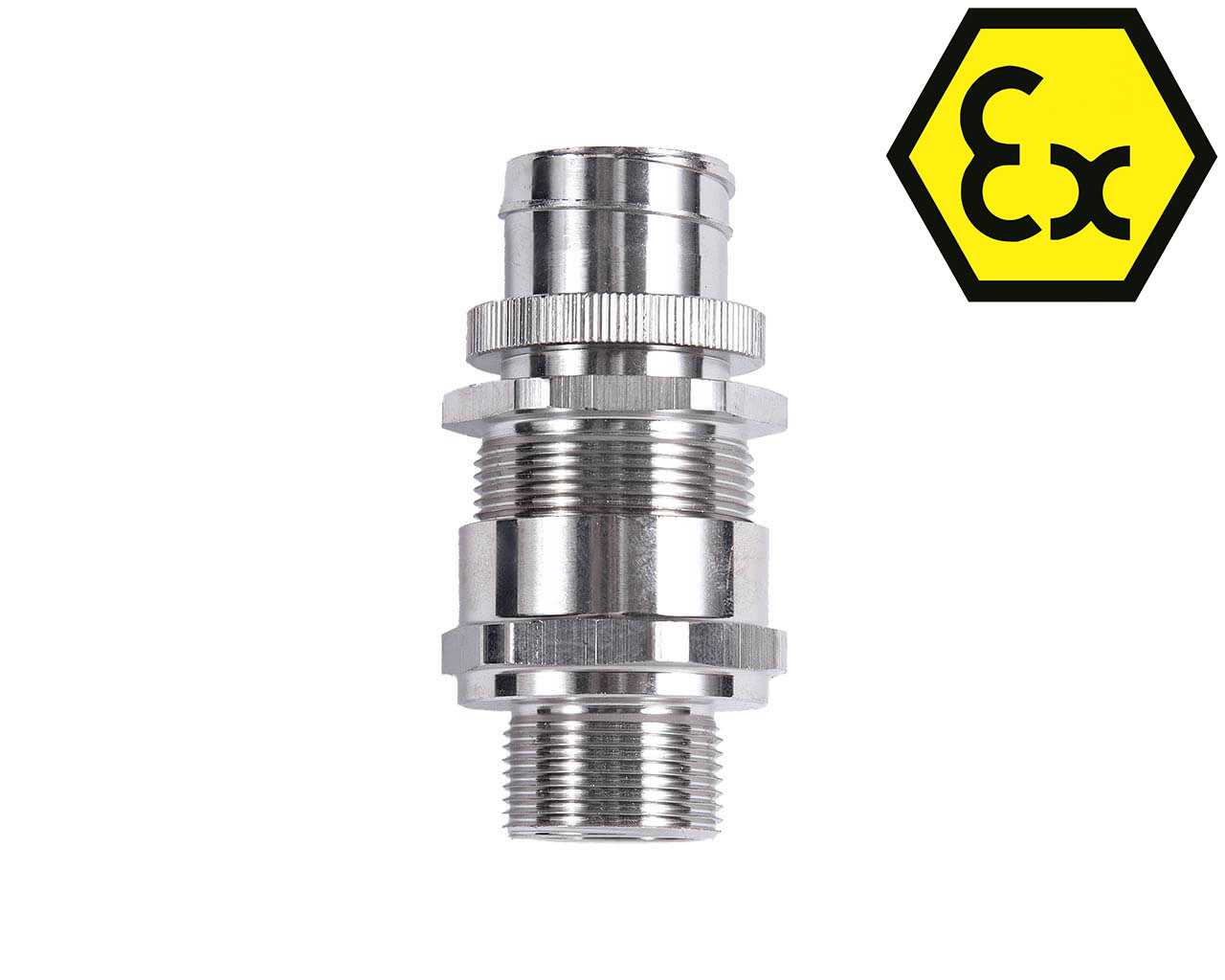

			КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В МЕТАЛЛОРУКАВЕ
КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В МЕТАЛЛОРУКАВЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В МЕТАЛЛОРУКАВЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В МЕТАЛЛОРУКАВЕ

Кабельные вводы серии КВ являются взрывозащищенным оборудованием, отвечающим требованиям Директивы ЕС 2014/34/ЕС, общим требованиям EN 60079-0:2018 и имеют тип взрывозащиты «d» по EN 60079-1:2014, « типа "е" по 60079-7:2015 и типа "т" по 60079-31:2014 и предназначены для ввода гибких кабелей во взрывозащищенное электрооборудование. Кабельные вводы могут применяться с бронированными (ленточная или проволочная броня) и небронированными электрическими и/или оптоволоконными кабелями круглого и/или плоского сечения, а также кабелями, проложенными в металлорукаве или трубе. Кабельные вводы надежно фиксируют кабель, обеспечивая надежную защиту кабеля, проложенного в корпусе оборудования, от агрессивной среды оборудования.

Взрывозащищенные кабельные вводы различаются по конструкции, материалу, размерам, назначению и типу присоединительной резьбы.

Кабельные вводы относятся к электрооборудованию группы I, II согласно Директиве ЕС 2014/34/ЕС категории М 2 (шахтное исполнение), 2 Г (газовая среда), 2 Д (полевая среда). Кабельные вводы допускается размещать в зонах 2, 3, 21 и 22. В окружающей среде могут присутствовать взрывоопасные смеси воздуха с газами и парами IIА, IIВ, IIC, IIIА (горючие летучие частицы), IIIВ (непроводящая пыль), IIIC (токопроводящая пыль).

Кабельные вводы изготавливаются из следующих материалов: группа I - нержавеющая сталь, группа II и III - нержавеющая сталь или никелированная латунь.



Область применения Наименование Материал корпуса Маркировка
Для групп II и III


Кабельные
вводы серии КВ

нержавеющая сталь и никелированная латунь Знак директивы ЕС II 2 GD Ex db IIC Gb
Ex eb IIC Gb
Ex tb IIIC Db
Для групп I нержавеющая сталь Знак директивы ЕСI M 2 Ex db I Mb
Вид взрывозащиты 1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb
Условия эксплуатации по ГОСТ 15150-69 УХЛ1

Материал:

никелированная латунь

нержавеющая сталь

Температура эксплуатации: -60С <Ta<+135С
Тип резьбы:

метрическая (М)

трубная коническая (NPT).



Все кабельные ввода могут быть укомплектованы защитными кожухами (оболочками)

Пример записи при заказе и в документации: КВ(1) М20(2) КМ20(3) – Л(4)

1 – Обозначение серии;

2 – Обозначение присоединяемой резьбы (М20 – М20х1,5);

3 – Обозначение типа ввода (КМ20 – для небронированного кабеля для присоединения металлорукава условного диаметра 20мм);

4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).

Файлы для загрузки:

Скачать сертификат соответствия ATEX EU-TYPE EXAMINATION CERTIFICATE № CETS 22 ATEX 008 X.
