Оповещатели пожарные речевые взрывозащищенные

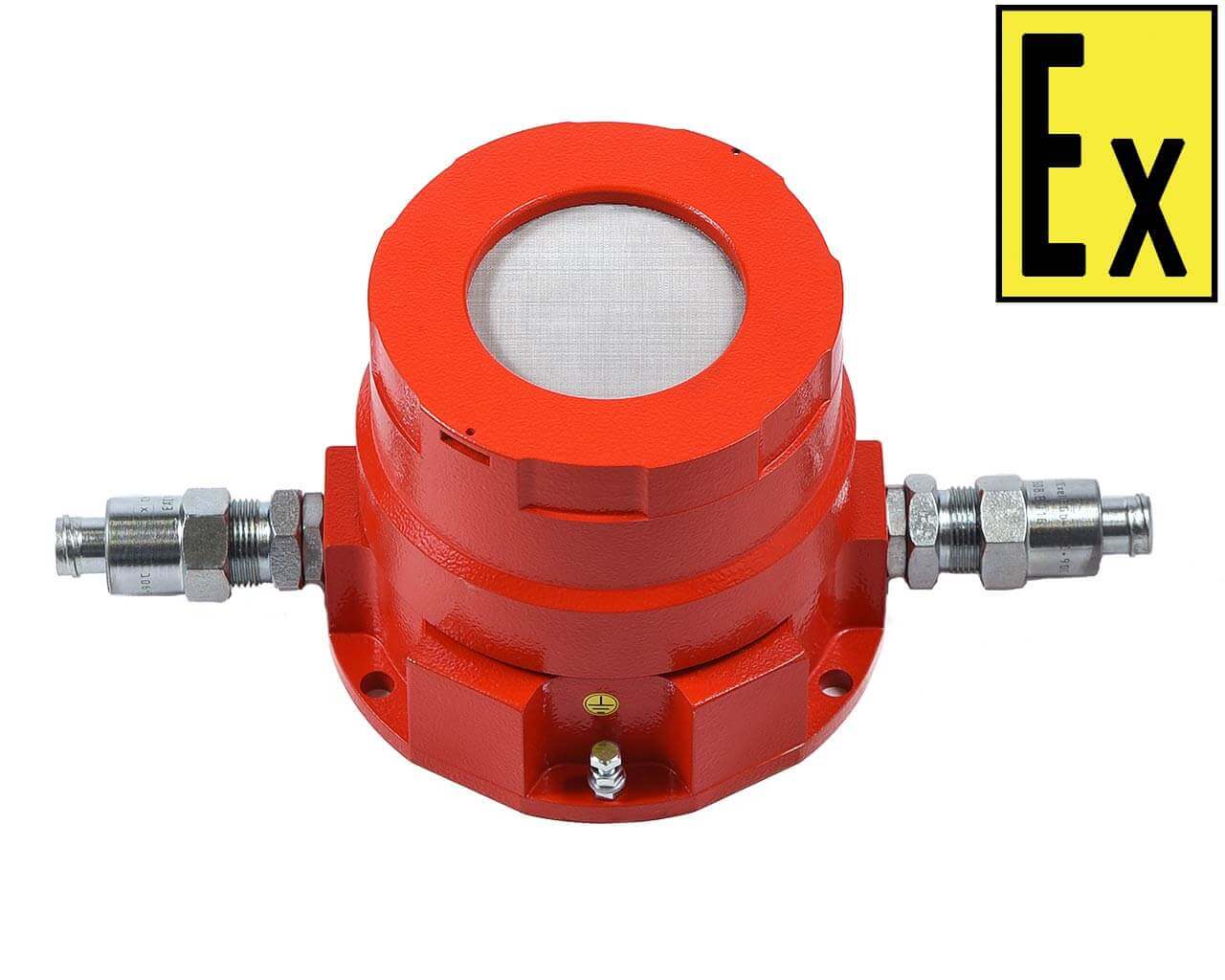

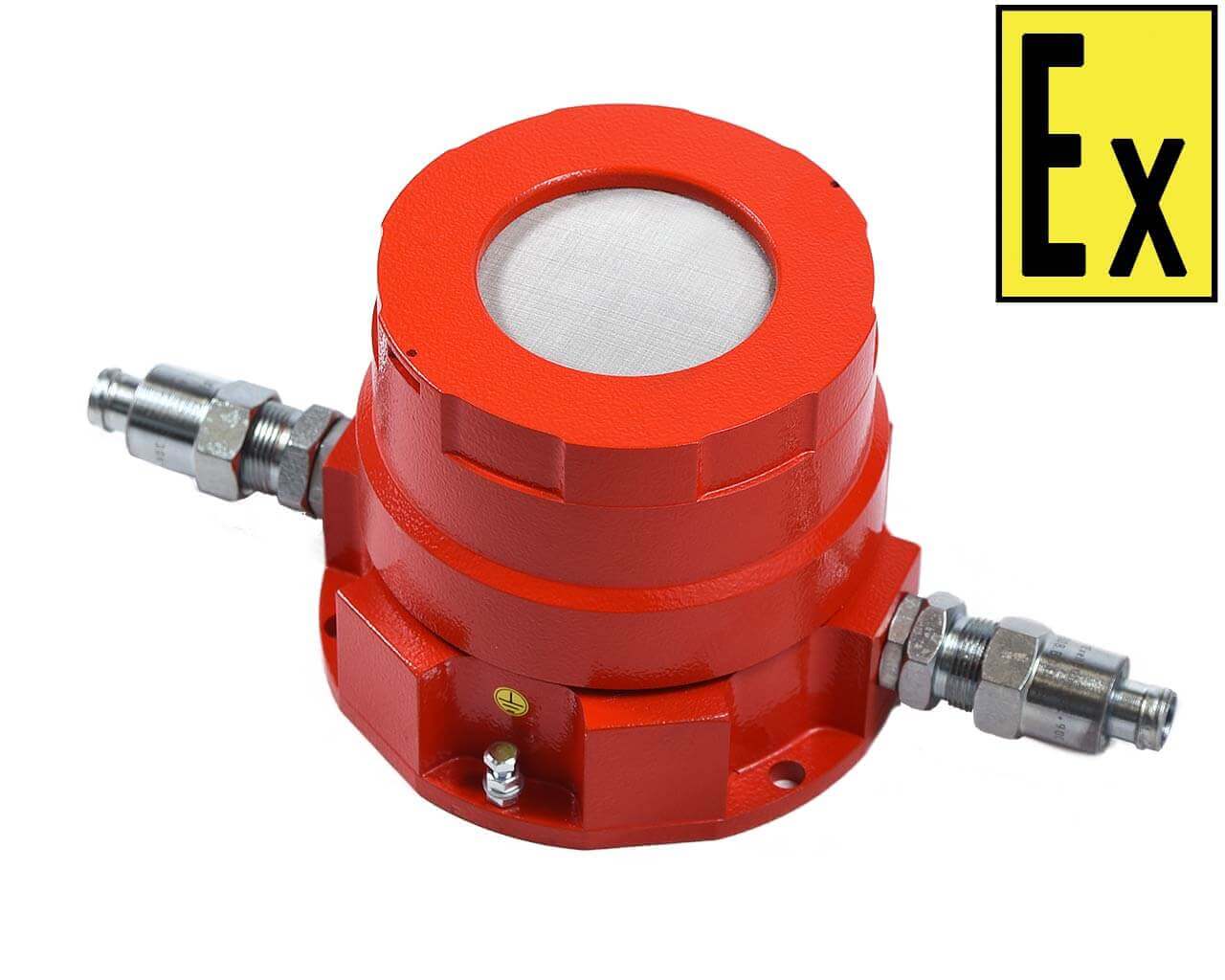

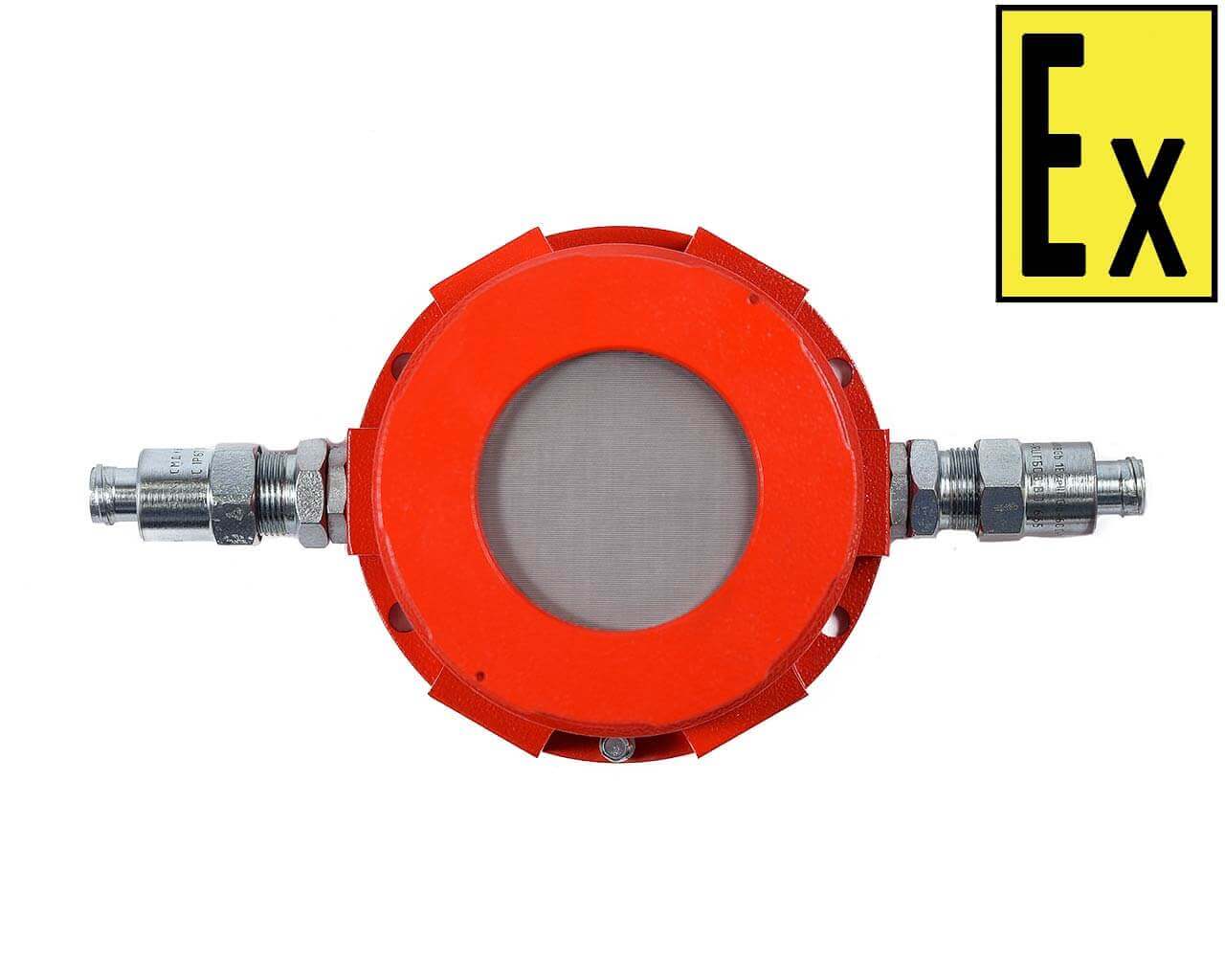

Орбита МК З ГРВ

Оповещатель пожарный речевой Орбита МК З ГРВ  предназначен для оповещения людей о пожаре и других сообщениях посредством подачи речевого сигнала. Может работать в системах оповещения о пожаре, в системах аварийного и технологического оповещения, трансляционной сети, охранной сигнализации и обеспечивает подачу информационных речевых сообщений. Рекомендуется применять в помещениях с площадью до 50 м2.

Оповещатель выполнен в соответствии с требованиями технических средств пожарной автоматики по ГОСТ Р 53325-2012

Оповещатель соответствует ГОСТ Р МЭК 60079-0-2011 и ГОСТ IEC 60079-1-2011 и может устанавливаться во взрывоопасных зонах классов «1» и «2» промышленных предприятий и объектов инфраструктуры. Маркировка взрывозащиты 1Ex db IIB T6 Gb. Корпус оповещателя изготовлен из алюминиевого сплава и имеет степень защиты (IP65) от воздействия внешней среды.

Оповещатель может эксплуатироваться в климатической зоне УХЛ1 по ГОСТ 15150-69 в атмосфере типа II по ГОСТ 15150-69 в диапазоне температуры от минус 60 до плюс 70 °С.

Оповещатель выпускается в двух вариантах исполнения: активный Орбита МК З ГРВА и пассивный Орбита МК ГРВП.

Функциональные возможности активного оповещателя Орбита МК З ГРВА

- Воспроизведение предварительно записанных речевых сообщений.

- Воспроизведение и трансляция сообщений сохраненных в памяти оповещателя посредством замыкания контакта управления.

- Линейный выход 2В.

Функциональные возможности пассивного оповещателя Орбита МК З ГРВП

- Работа от трансляционной линии с напряжением 100В.

- Воспроизведение сообщений, транслируемых по линии речевого оповещения (при совместной работе с оповещателем Орбита МК З ГРВА).



Извещатель комплектуется двумя взрывозащищенными кабельными вводами серии КВ KV ТУ 27.33.13-359-81888935-2019 производства «ООО Компания СМД». Присоединительная резьба кабельных вводов М20.  Кабельные вводы позволяют ввести и вывести кабели круглого сечения диаметром 3.1-13.9мм:

  •  для открытой прокладки присоединяемого  кабеля;
  • для  прокладки присоединяемого кабеля в трубе G1/2; G3/4; М20; М25;
  • -для присоединения бронированного кабеля; -для присоединения кабеля в металлорукаве РЗЦХ-10мм, 12мм, 15мм или 20мм.

Основные технические характеристики

Характеристика

Значение

Маркировка взрывозащиты

1Ex d IIB T6 Gb

Диапазон рабочих температур, С

-60С … +70С

Степень защиты от окружающей среды

IP65

Материал корпуса

Алюминиевый сплав; Нержавеющая сталь

Габаритные размеры, не более, мм

150х150х105

Масса, не более, кг

3

Активный оповещатель Орбита МК З ГРВА

Напряжение питания, допустимый диапазон, В

24±10%

Потребляемая мощность, не более, Вт

15

Выходная мощность, не более, Вт (rms)

10

Уровень звукового давления при воспроизведении речевого сообщения на расстоянии (1,00±0,05) м, дБ, не менее

90

Неравномерность частотной характеристики в диапазоне частот от 500 до 8000 Гц, дБ, не более

10

Рабочие частоты

40Гц-16кГц

Входное сопротивление линейного входа напряжением 2,0 В, кОм

50

Количество записанных сообщений, шт

1

Продолжительность речевого сообщения, сек

30

Интерфейс управления

Замыканием контактов управления

Допустимая продолжительность работы в режиме воспроизведения сообщения, не более, мин

60

Пассивный оповещатель Орбита МК З ГРВП

Потребляемая мощность, не более, Вт

15

Выходная мощность, Вт (rms)

10

Уровень звукового давления при воспроизведении речевого сообщения на расстоянии (1,00±0,05) м, дБ, не менее

90

Неравномерность частотной характеристики в диапазоне частот от 500 до 8000 Гц, дБ, не более

10

Номинальное напряжения трансляционной сети, В

100±10%

Входное сопротивление для подключения к трансляционной сети напряжением 100В, Ом

500

  Обозначение при заказе:

ОРБИТА МК З

ГРВА

А

КМ15

(текст сообщения)

1

2

3

4

5



1 - тип прибора;

2 – исполнение: активный ГРВА; пассивный ГРВП;

3 - материал корпуса:
А - алюминиевый сплав;
Н - коррозионная сталь 12Х18Н10Т

4 - тип штуцера:
К – для открытой прокладки кабеля диаметром 6-12мм;
Б – для бронированного кабеля с проходным диаметром 6-12мм;
ТG-1/2 – для прокладки кабеля Ø6-12мм в трубе G1/2;
ТG-3/4 – для прокладки кабеля Ø6-12мм в трубе G3/4;
КМ15 – для кабеля Ø6-12мм в металлорукаве РЗЦХ-15мм;
КМ20 – для кабеля Ø6-12мм в металлорукаве РЗЦХ-20мм;

5 – текст речевого сообщения.

Файлы для загрузки:

Скачать свидетельство соответствия Свидетельство о типовом одобрении «РОССИЙСКОГО МОРСКОГО РЕГИСТРА СУДОХОДСТВА» Табло и Оповещатели
Скачать сертификат соответствия ТР ЕАЭС 043/2017 - Сертификат технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"
Скачать сертификат соответствия ТР ТС 012/2011 - Сертификат технического регламента Евразийского экономического союза "О безопасности оборудования для работы во взрывоопасных средах"
Скачать сертификат соответствия ГОСТ 30546 - "Сертификат сейсмостойкости"
Скачать сертификат соответствия ТР ЕАЭС 037/2016 - Декларация соответствия технического регламента таможенного союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"
Скачать сертификат соответствия ТР ТС 020/2011 - Декларация соответствия технического регламента таможенного союза "Электромагнитная совместимость технических средств"
Скачать сертификат соответствия ТР ТС 004/2011 - Отказное решение технического регламента таможенного союза "О безопасности низковольтного оборудования" и ТР ТС 010/2011 - Отказное решение технического регламента таможенного союза "О безопасности машин и оборудования"
