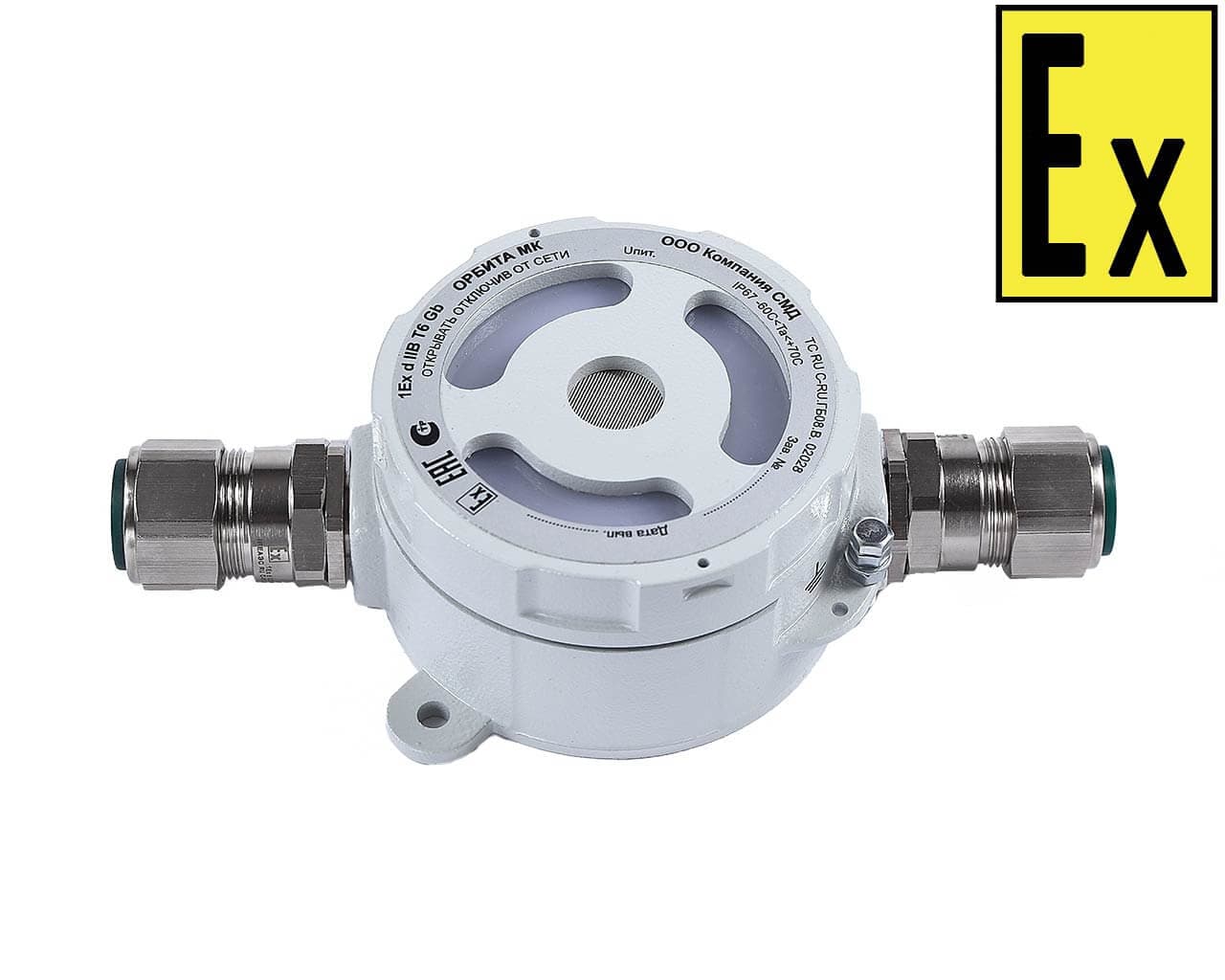

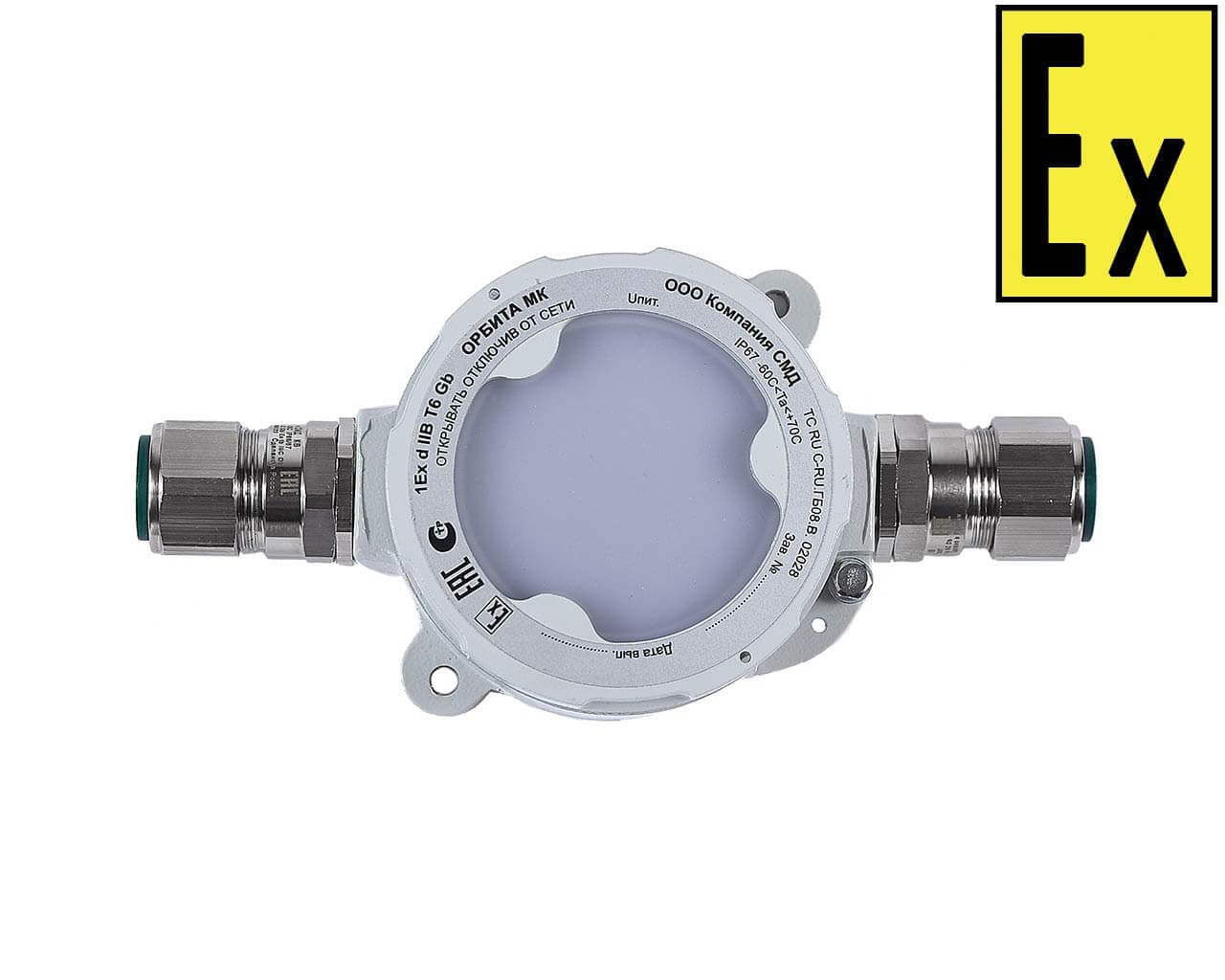

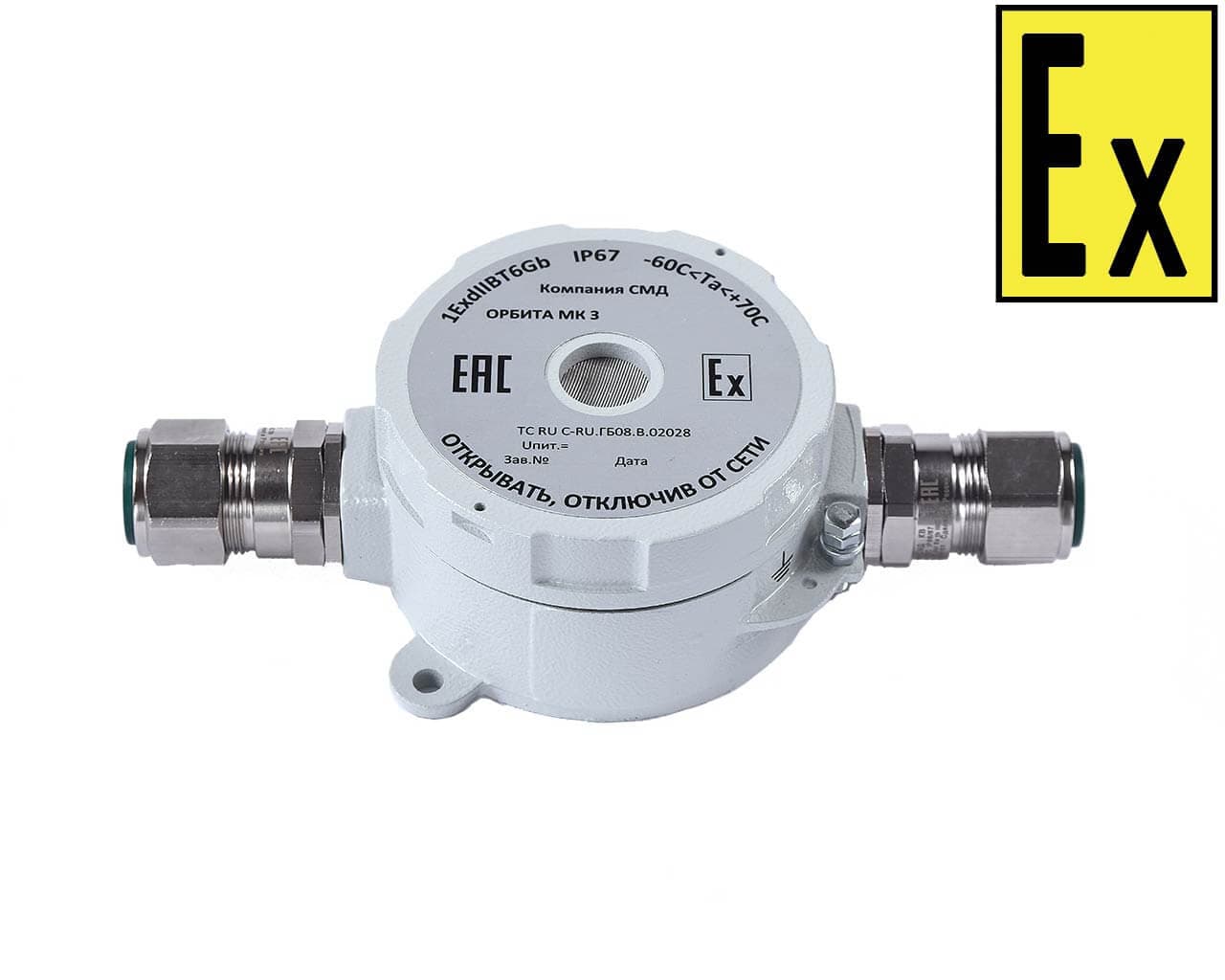

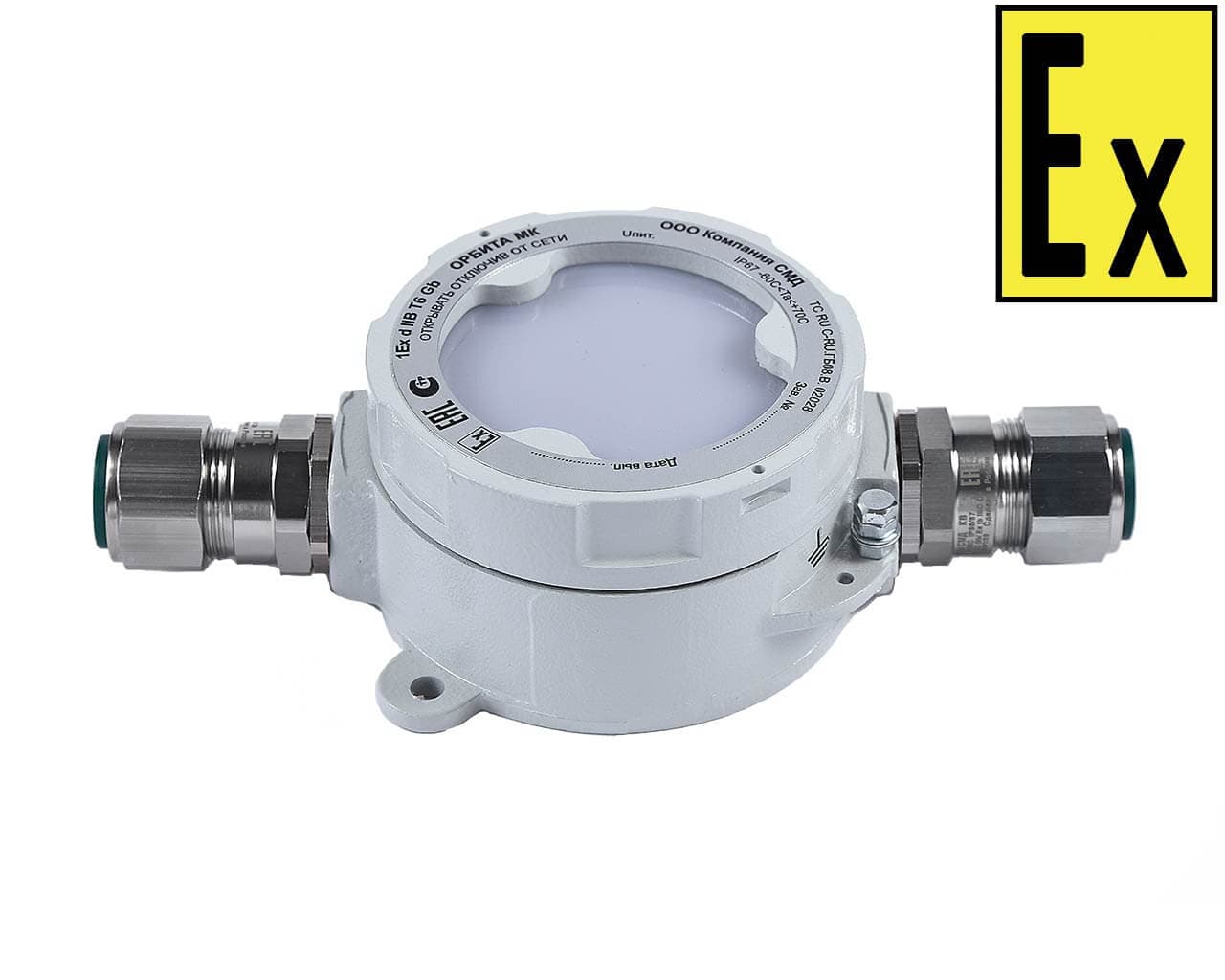

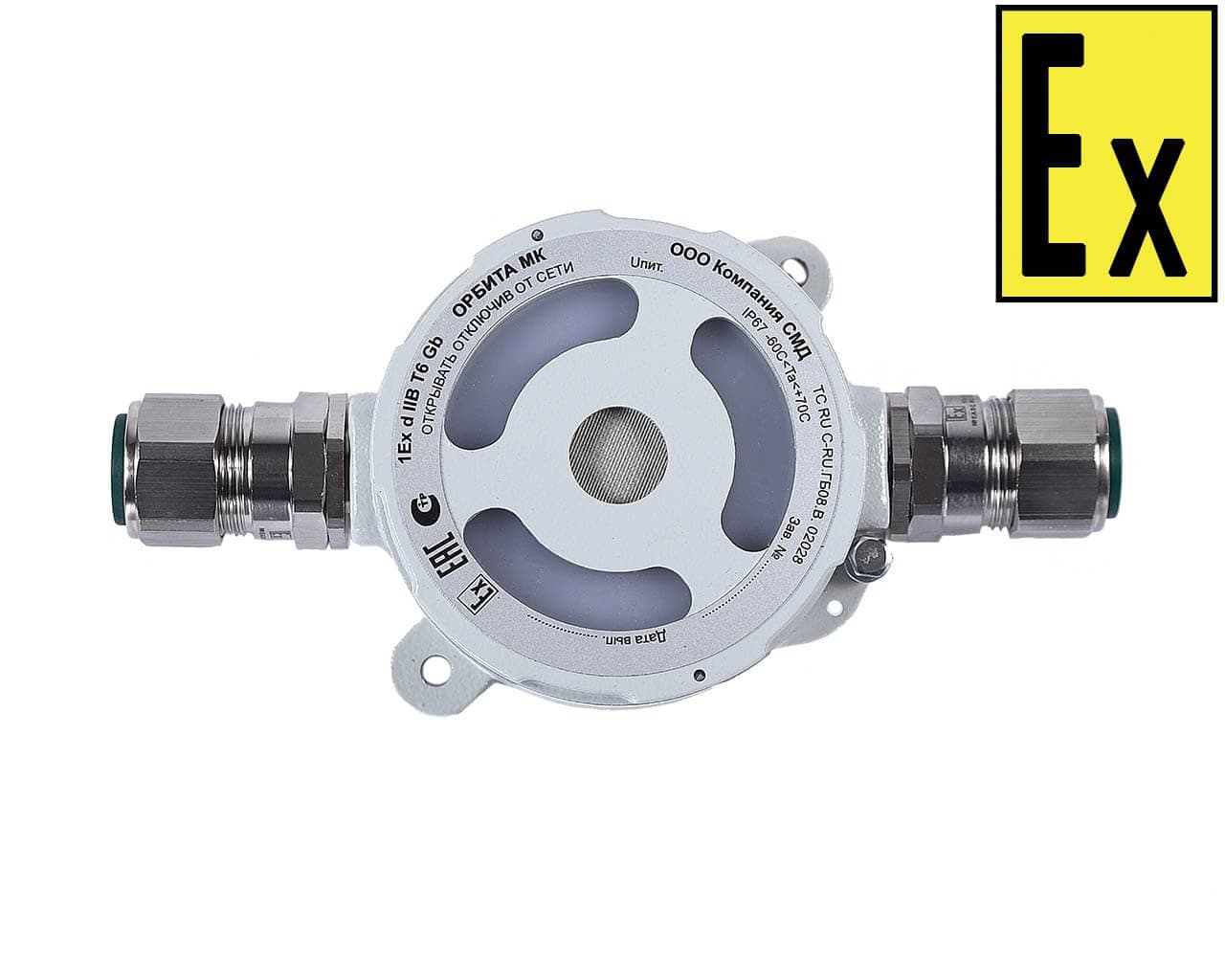

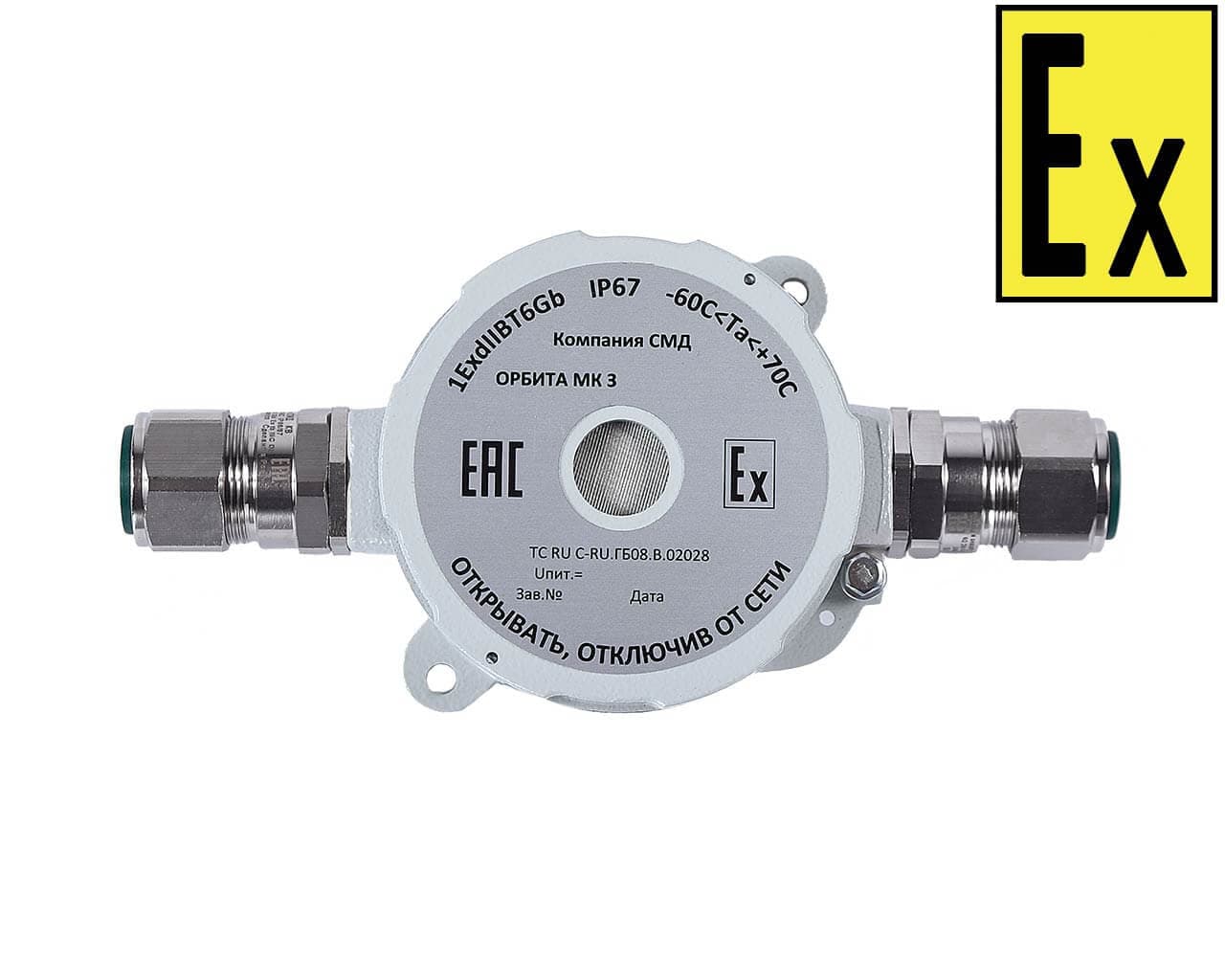

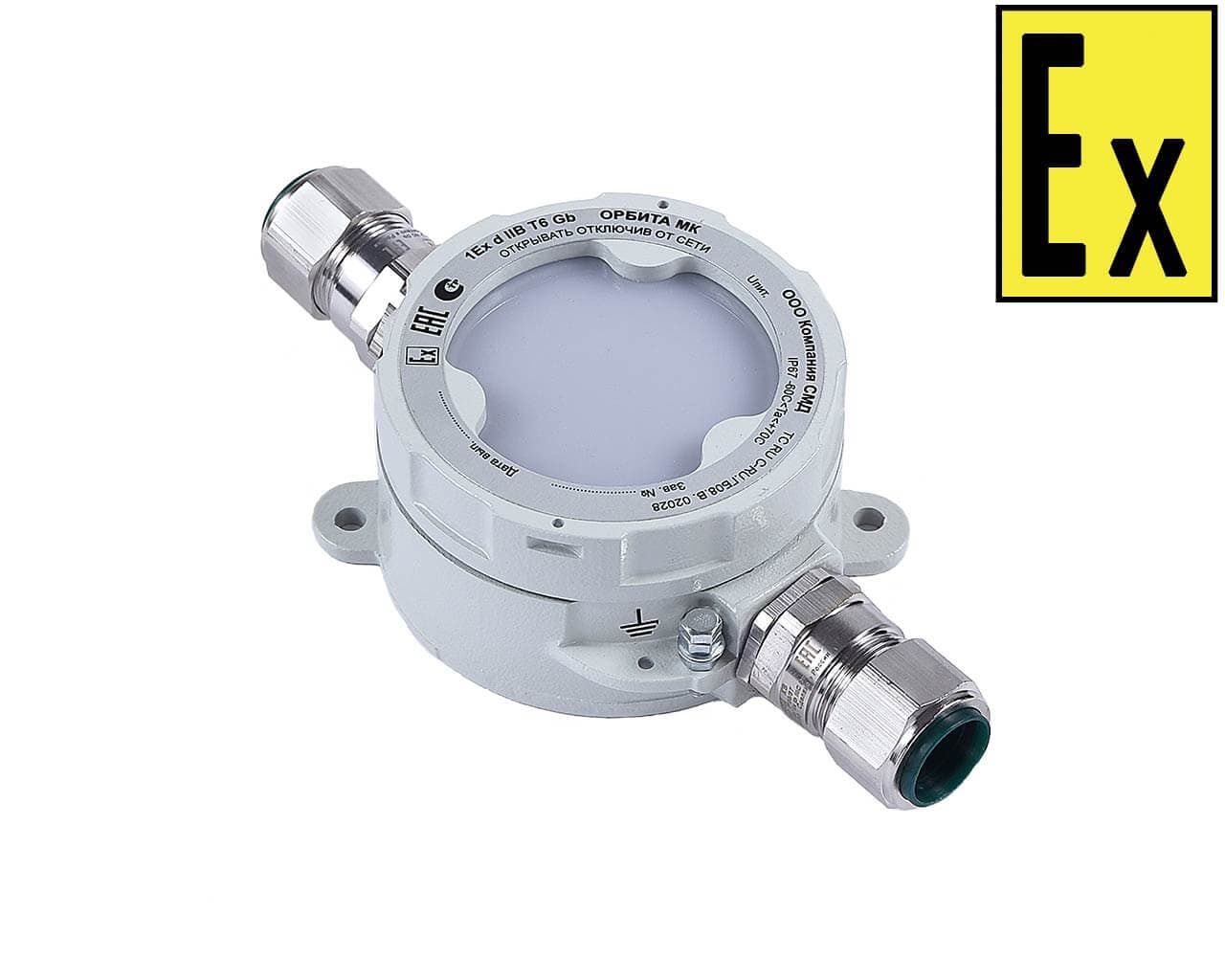

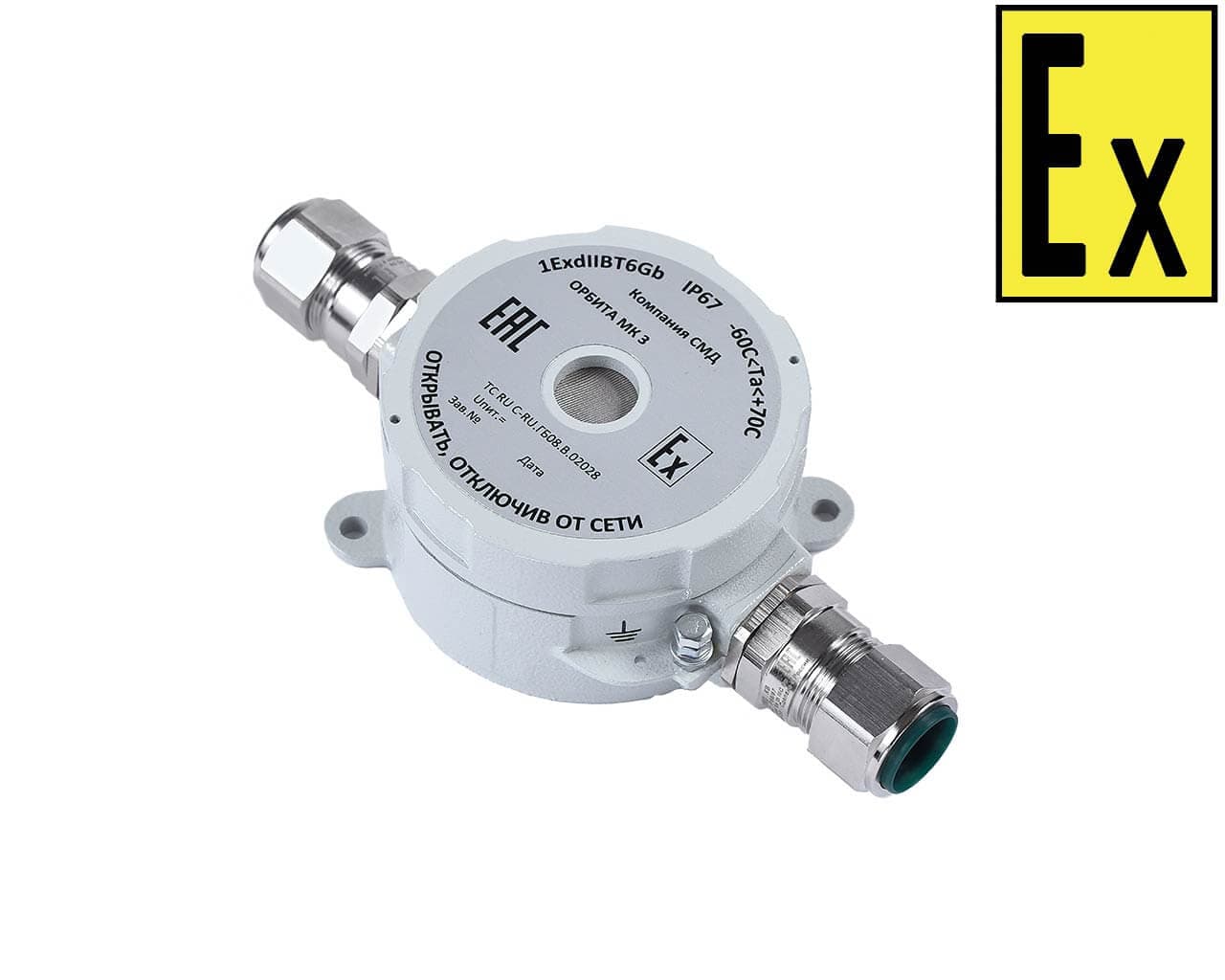

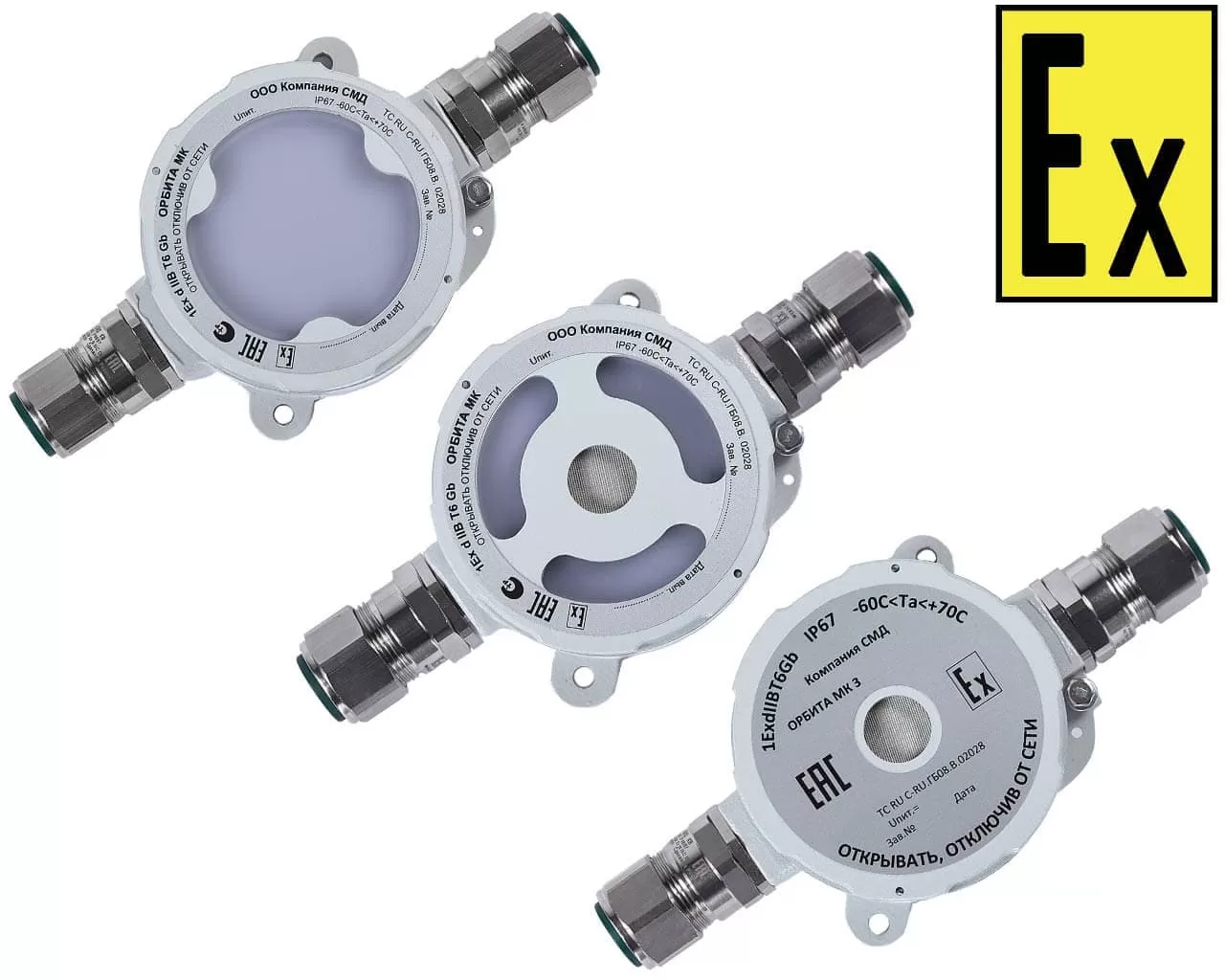

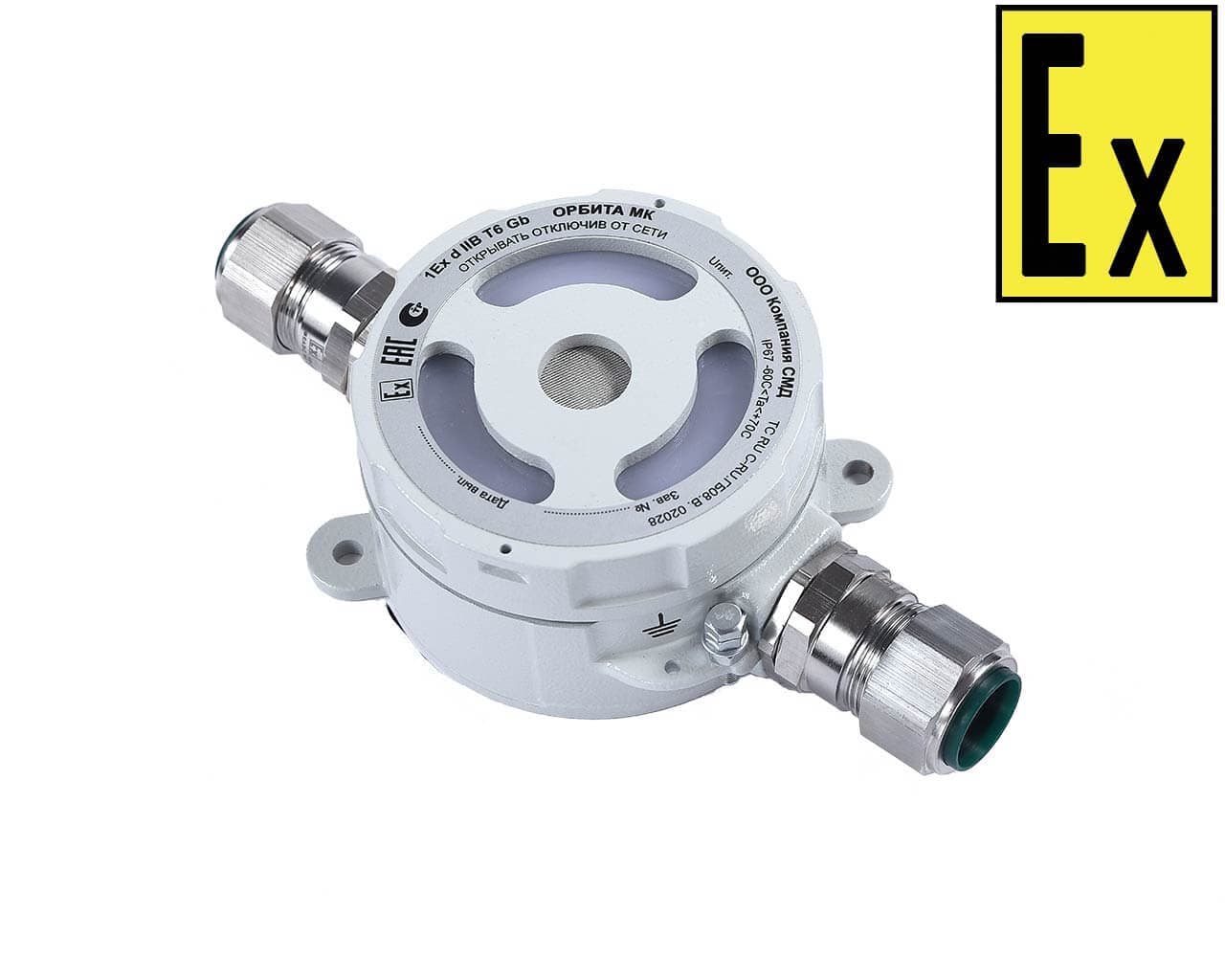

ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb
ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb
ОРБИТА МК 1ExdbIICT6Gb/ExtbIIICT85°CDb
Цена от: 14563
Тип оповещателя
  • С (Световой)
  • З (Звуковой)
  • СЗ (Светозвуковой)
Вы выбрали:
  • Тип оповещателя

  • Материал корпуса

  • Кабельный ввод

  • Напряжение питания

  • Цвет сигнала

  • Козырёк

Оповещатели предназначены для обеспечения возможности подачи световых и звуковых тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами. Оповещатель может быть применен в взрывоопасных зонах и помещениях 1 и 2 классов.

При включении напряжения питания Оповещатель подаёт световой, звуковой или одновеременно световой и звуковой сигналы оповещения. Два микропереключателя позволяют выбрать режимы работы светового и звукового оповещений: прерывистое или непрерывное свечение; «сирена» или «горн».

 Орбита МК ЗОрбита МК СОрбита МК СЗ
Питание от источника постоянного тока напряжением=12-30 В=12-30 В=12-30 В
Максимальный потребляемый ток0,15 А0,1 А0,2 А
 Орбита МК З 220ВОрбита МК С 220ВОрбита МК СЗ 220В
Питание от источника переменного тока напряжением~220 В~220 В~220 В
Максимальный потребляемый ток60 мА40 мА80 мА
Вид и уровень взрывозащиты оповещателя1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db,
PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db
Степень защиты оболочкиIP 67
Габаритные размеры113х100х60 мм
Звуковое давление на расстоянии 1,00 м105±5 Дб 105±5 Дб
Цвет сигнала Красный (по умолчанию) Желтый Зеленый Белый СинийКрасный (по умолчанию) Желтый Зеленый Белый Синий
МассаНе более 2,0 кг
Диапазон температур-60°С…+70°C
МатериалАлюминиевый сплав, либо нержавеющая сталь



Оповещатели поставляются с двумя кабельными вводами различных исполнений и заглушкой:

  • Для открытой прокладки присоединяемого кабеля диаметром 6,5-13,9 мм (индекс в обозначении К);
  • Для прокладки присоединяемого кабеля в трубе G1/2 (индекс в обозначении T1/2);
  • Для прокладки присоединяемого кабеля в трубе G3/4 (индекс в обозначении T3/4);
  • Для присоединения бронированного кабеля внешним диаметром 12,5-20,9 мм (индекс в обозначении Б);
  • Для прокладки кабеля в металлорукаве с диаметром металлорукава: 10 мм, 15 мм, 20 мм, (индекс в обозначении КМ10, КМ15, КМ20).

Файлы для загрузки:

Скачать свидетельство соответствияСВИДЕТЕЛЬСТВО О ТИПОВОМ ОДОБРЕНИИ «РОССИЙСКОГО МОРСКОГО РЕГИСТРА СУДОХОДСТВА»
Скачать сертификат соответствияТР ЕАЭС 043/2017 - Сертификат технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"
Скачать сертификат соответствияТР ТС 012/2011 - Сертификат технического регламента Евразийского экономического союза "О безопасности оборудования для работы во взрывоопасных средах"
Скачать сертификат соответствияГОСТ 30546 - "Сертификат сейсмостойкости" Серия 001 № 1868
Скачать сертификат соответствияТР ЕАЭС 037/2016 - Декларация соответствия технического регламента таможенного союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"
Скачать сертификат соответствияТР ТС 020/2011 - Декларация соответствия технического регламента таможенного союза "Электромагнитная совместимость технических средств"
Скачать сертификат соответствияТР ТС 004/2011 - Отказное решение технического регламента таможенного союза "О безопасности низковольтного оборудования" и ТР ТС 010/2011 - Отказное решение технического регламента таможенного союза "О безопасности машин и оборудования"
Руководство по эксплуатации
Скачать паспорт изделияВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ ОРБИТА МК З.
Скачать паспорт изделияВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ ОРБИТА МК М2-С.
Скачать паспорт изделияВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ ОРБИТА МК С.
Скачать паспорт изделияВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ ОРБИТА МК СЗ.
3D-модели
Скачать 3Д-модель изделияОрбита МК светового (.zip)
Скачать 3Д-модель изделияОрбита МК свето-звукового (.zip)
Скачать 3Д-модель изделияОрбита МК звукового (.zip)
