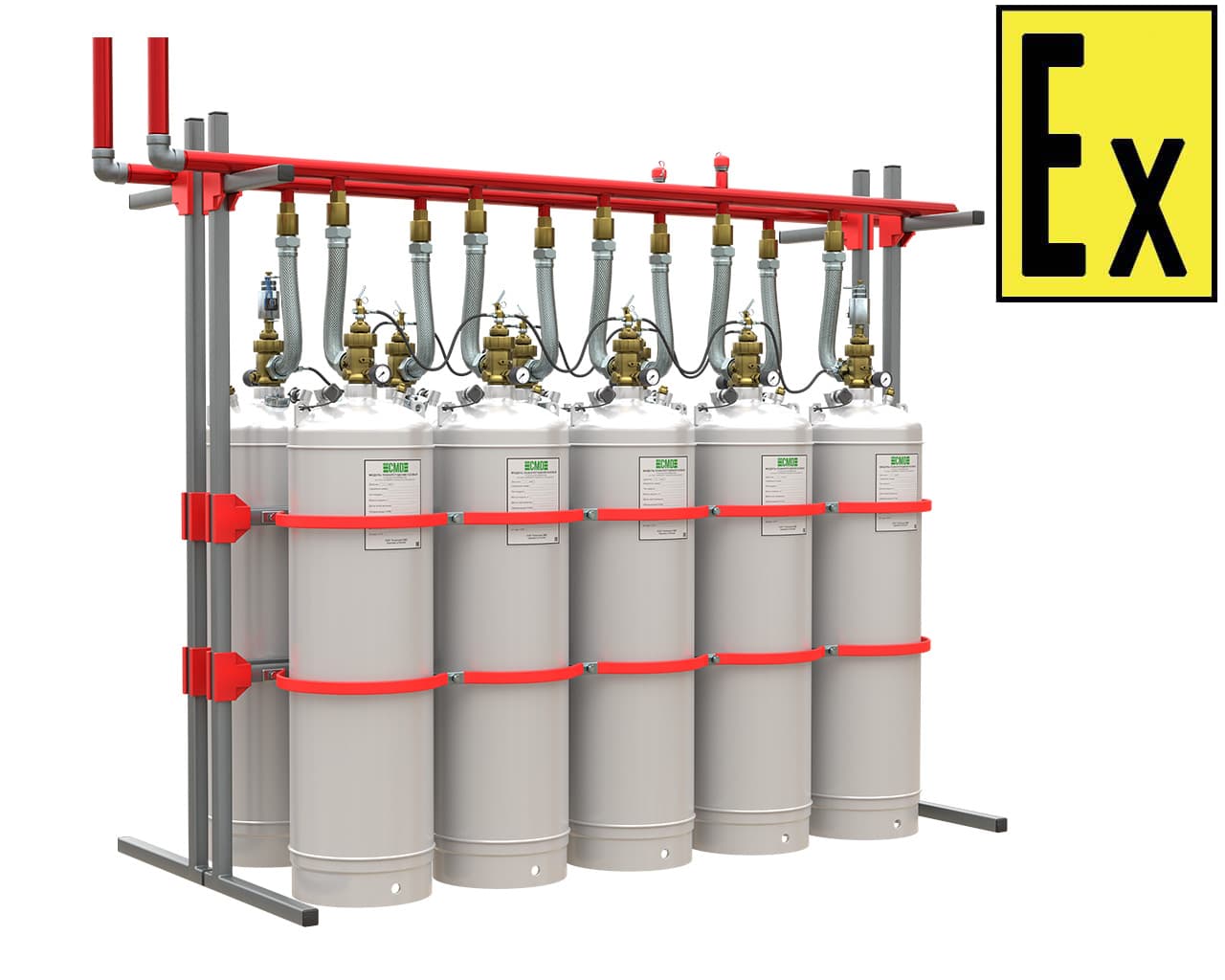

Модули и батареи газового пожаротушения автоматических, моделей: МПГТ - 40 «СМД» (65-40-32), МПГТ - 50 «СМД» (65-50-32), МПГТ – 60 «СМД» (65-60-32), МПГТ - 70 «СМД» (65-70-32), МПГТ - 80 «СМД» (65-80-32), МПГТ - 90 «СМД» (65-90-32), МПГТ - 100 «СМД» (65-100-32), МПГТ - 120 «СМД» (65-120-32), МПГТ - 80 «СМД» (65-80-50), МПГТ - 100 «СМД» (65-100-50), МПГТ - 120 «СМД» (65-120-50), МПГТ - 140 «СМД» (65-140-50), МПГТ - 150 «СМД» (65-150-50) (далее по тексту – модули), а также батареи включающие в себя однотипные модули МПГТ и соединенные общим коллектором (далее по тексту – батареи).
По способу хранения ГОТВ делятся на модульные и централизованные (группа модулей, собранная в батарею и связанные с общим коллектором. Модули и батареи относится к компонентам автоматических систем пожаротушения и применяется для хранения ГОТВ с дальнейшим автоматическим или дистанционным, или местным способом запуска при возникновении пожаров классов А, В, а также Е электрооборудования с напряжением не выше допустимого для газового огнетушащего состава.
Модули и батареи эксплуатируются и работоспособны при температуре внешней среды от минус 20°С до плюс 50°С, вид климатического исполнения УХЛ (NF) категории 4, тип атмосферы II, III по ГОСТ 15150-69.
Модули и батареи изготавливаются в соответствии с требованиями настоящих технических условий ТУ 26.30.50-771-81888935-2023 «Модули и батареи газового пожаротушения автоматические», ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения», СП 485.1311500.2020, ГОСТ Р 53281-2009, ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ 12.3.046-91, ГОСТ 15150-69 сосуды используемые в качестве хранения ГОТВ должны отвечать требованиям ТР ТС 032/2013 Технический регламент Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" по конструкторской документации, утвержденной в установленном порядке.
Модули предназначены для длительного хранения и выпуска газового огнетушащего вещества при возникновении пожара в здании (помещении) или сооружении.
Группа модулей, объединённая в единую батарею предназначена для централизованного хранения большого объема ГОТВ с подлеющим выпуском ГОВТ при возникновении пожара в помещениях большой площади
Модули применяются для тушения пожаров класса А, В и Е электрооборудования, находящегося под напряжением (напряжение, при котором можно тушить без отключения защищаемого оборудования, должно соответствовать требованиям НТД на ГОТВ).
Способ хранения ГОТВ – модульный или централизованный.
Батареи имеют возможность подсоединятся к единому трубопроводному коллектору образуя централизованный пункт хранения ГОТВ.
Модули и батареи применяются для противопожарной защиты помещений и оборудования в модульном исполнении при объемном или локально-объемном пожаротушении.
Модули и батареи относятся к восстанавливаемым и обслуживаемым техническим изделиям.
Конструкция модулей и батарей отвечает требованиям сейсмостойкости по ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98 и имеет исполнение 9 баллов по шкале MSK-64.
Срок службы со дня изготовления - не более 30 лет.
| Параметры модуля |
Тип модуля |
| МПГТ - 40 «СМД» (65-40-32), МПГТ - 50 «СМД» (65-50-32), МПГТ - 60 «СМД» (65-60-32), МПГТ - 70 «СМД» (65-70-32), МПГТ - 80 «СМД» (65-80-32), МПГТ - 90 «СМД» (65-90-32), МПГТ - 100 «СМД» (65-100-32), МПГТ - 120 «СМД» (65-120-32), МПГТ - 80 «СМД» (65-80-50), МПГТ - 100 «СМД» (65-100-50), МПГТ - 120 «СМД» (65-120-50), МПГТ - 140 «СМД» (65-140-50), МПГТ - 150 «СМД» (65-150-50). |
|
| Рабочее давление МПа (кгс/см2) |
6,5 (65) |
| Пробное давление, МПа (кгс/см2) |
9,75 (97,5) |
| Давление газа-вытеснителя, МПа (кгс/см2) |
4,2 (42) |
| Давление срабатывания мембранного предохранительного устройства, МПа |
9± 0,45 |
| Время выхода 95% ГОТВ по массе, с, не более |
10 |
| Остаток ГОВТ, не более % от массы ГОВТ |
0,5 |
| Условный проход ЗПУ |
DN32 или DN50 |
| Рабочая температура, °С |
минус 20 °С до плюс 50 °С |
| Срок эксплуатации до первого переосвидетельствования, лет |
15 |
| Ресурс срабатываний, не менее, раз |
10 |
| Срок службы модуля, лет, не менее |
30 |
| Способ действия пускового устройства |
электромагнитное, пневматическое, ручной |
| Усилие приведения в действия ПУ при ручном пуске, Н |
не более 150 |
| Напряжение питания соленоида, В |
24±2 |
| Ток, потребляемый соленоидом, А, не более |
1,5±0,2 |
| Длительность импульса, с, не более |
2 |
| Давление срабатывания пневматического ПУ, МПа (кгс/см2) |
0,8 (8) |
| Максимальный коэффициент заполнения, кг/л |
1,1 (Хладон-227еа), 0,9 (Хладон-125), 1,2 (FK-5-1-12) |
| Ток проверки цепей ПУ, А, не более |
0,5 |
Габаритные размеры модуля с условным проходом запорно-пусковым устройством DN32
| Параметры модуля |
Тип модуля |
|||||||
| МПГТ - 40 «СМД» (65-40-32) | МПГТ - 50 «СМД» (65-50-32) | МПГТ – 60 «СМД» (65-60-32) | МПГТ - 70 «СМД» (65-70-32) | МПГТ - 80 «СМД» (65-80-32) | МПГТ - 90 «СМД» (65-90-32) | МПГТ - 100 «СМД» (65-100-32) | МПГТ - 120 «СМД» (65-120-32) | |
| Вместимость модуля, л. | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
| Тип ЗПУ |
QRF 32/6.7 |
|||||||
| Диаметр условного прохода ЗПУ, мм |
32 |
|||||||
| Эквивалентная длина, м, не более |
2,3 |
|||||||
| Присоединительная резьба выходного штуцера ЗПУ |
М48х2 |
|||||||
| Внешний диаметр модуля (баллон), D, мм |
373±1,5 |
|||||||
| Резьба в горловине баллона, мм |
PZ56 |
|||||||
| Высота, L*, мм | 762±10 | 862±10 | 962±10 | 1062±10 | 1162±10 | 1262±10 | 1362±10 | 1562±10 |
| Высота до центра выпускного отверстия, L1, мм | 662±10 | 762±10 | 862±10 | 962±10 | 1062±10 | 1162±10 | 1262±10 | 1462±10 |
| Масса пустого модуля, кг** | 59,7±2 | 66,7±2 | 70,6±2 | 81,7±2 | 89,2±2 | 96,7±2 | 105,2±2 | 119,2±2 |
Примечание:
* - без пускового устройства;
** - без упаковки, защитного колпака и пускового устройства.
Тип ЗПУ определяется при заказе.
Габаритные размеры модуля с условным проходом запорно-пусковым устройством DN50
| Параметры модуля | Тип модуля | ||||
| МПГТ - 80 «СМД» (65-80-50) | МПГТ - 100 «СМД» (65-100-50) | МПГТ - 120 «СМД» (65-120-50) | МПГТ - 140 «СМД» (65-140-50) | МПГТ - 150 «СМД» (65-150-50) | |
| Вместимость модуля, л. | 80 | 100 | 120 | 140 | 150 |
| Тип ЗПУ |
QRF 50/6.7 |
||||
| Диаметр условного прохода ЗПУ, мм |
50 |
||||
| Эквивалентная длина, м, не более |
3,7 |
||||
| Присоединительная резьба выходного штуцера ЗПУ |
М68х2 |
||||
| Внешний диаметр модуля (баллон), D, мм |
373±1,5 |
||||
| Резьба в горловине баллона, мм |
М80х2 |
||||
| Высота, L*, мм |
1205±10 |
1405±10 | 1605±10 | 1805±10 |
1905±10 |
| Высота до центра выпускного отверстия, L1, мм |
1076±10 |
1276±10 | 1476±10 | 1676±10 |
1776±10 |
| Масса пустого модуля, кг** |
98,5±2 |
113,9±2 | 129,4±2 | 145±2 |
152±2 |
Примечание:
* - без пускового устройства;
** - без упаковки, защитного колпака и пускового устройства.
Тип ЗПУ определяется при заказе.
Структура условного обозначения модуля должна соответствовать следующим требованиям:
| МПГТ - | ХХХ | «ХХХ» | (ХХ- | XX- | XX) |
| 1 | 2 | 3 | 4 | 5 | 6 |
Пример обозначения модуля пожаротушения газовый:
МПГТ-150 «СМД» (65-150-50)
Структура условного обозначения батареи должна соответствовать следующим требованиям:
| ХБХХ – | МПГТ | ХХХ | «ХХХ» | (ХХ- | XXХ) |
| 1 | 2 | 3 | 4 | 5 | 6 |
Пример обозначения модуля пожаротушения газовый:
| 2Б10 – | МПГТ | 150 | «СМД» | (65 - | 1500) |
| 1 | 2 | 3 | 4 | 5 | 6 |
