КВВЗ ТИП-Б

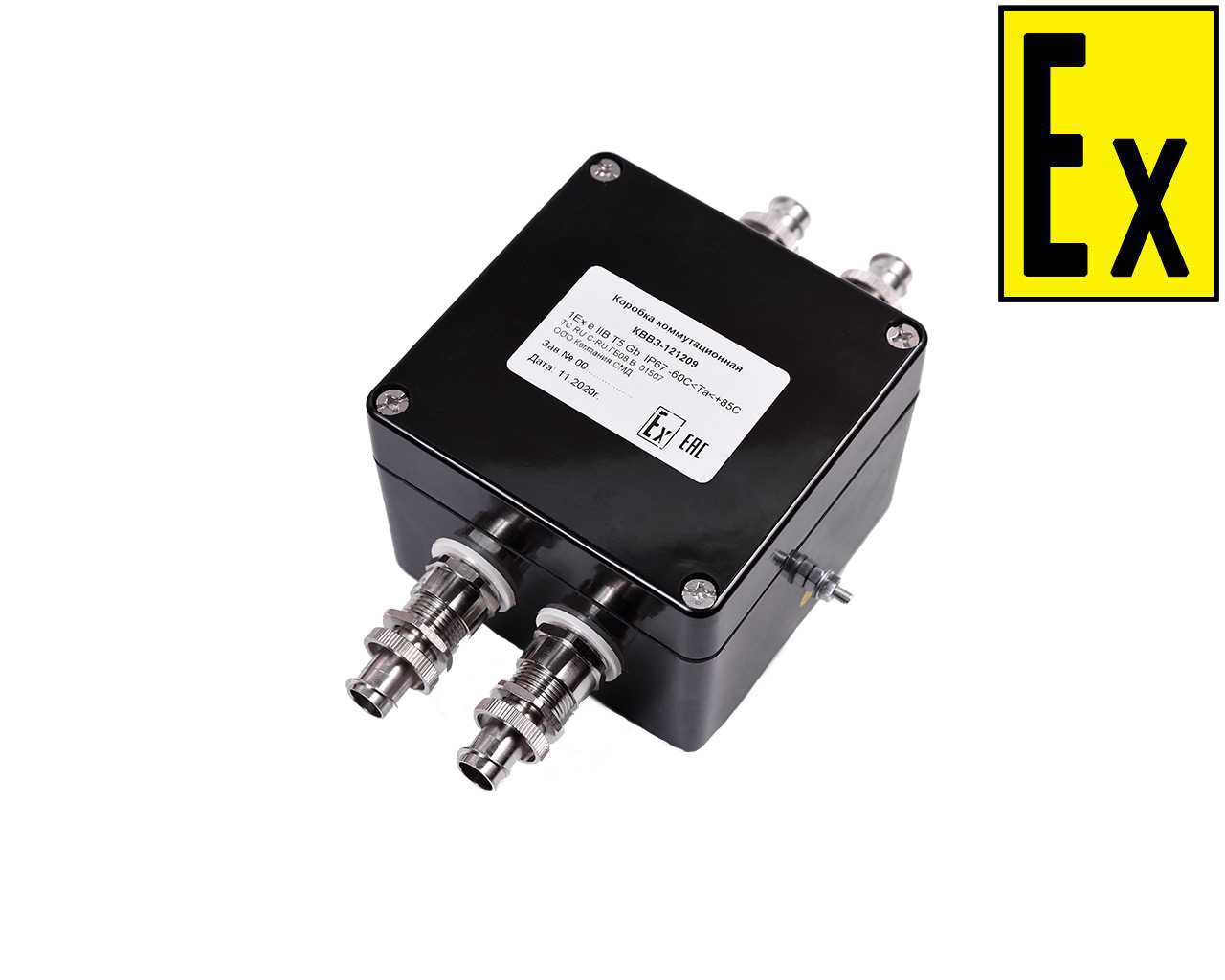

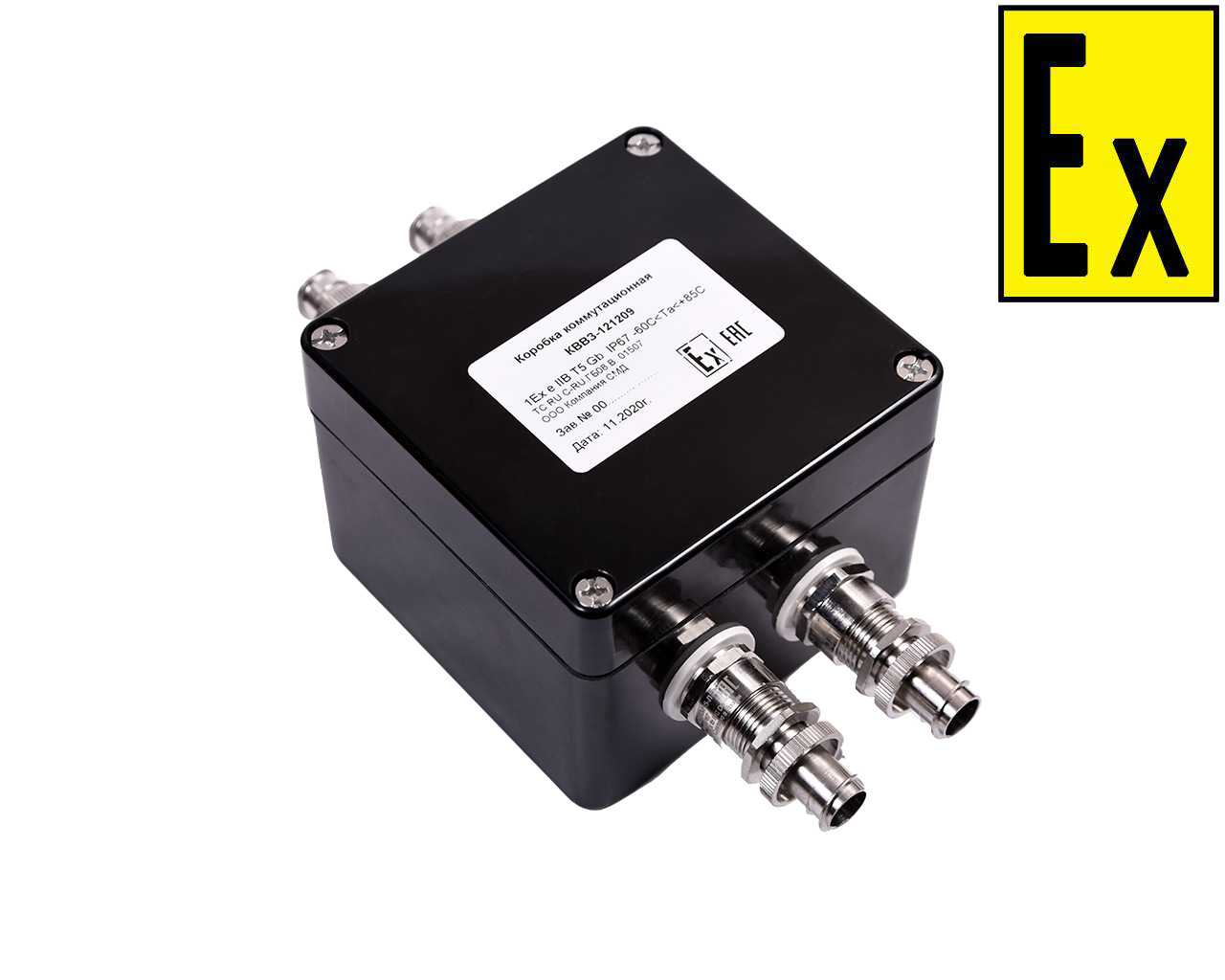

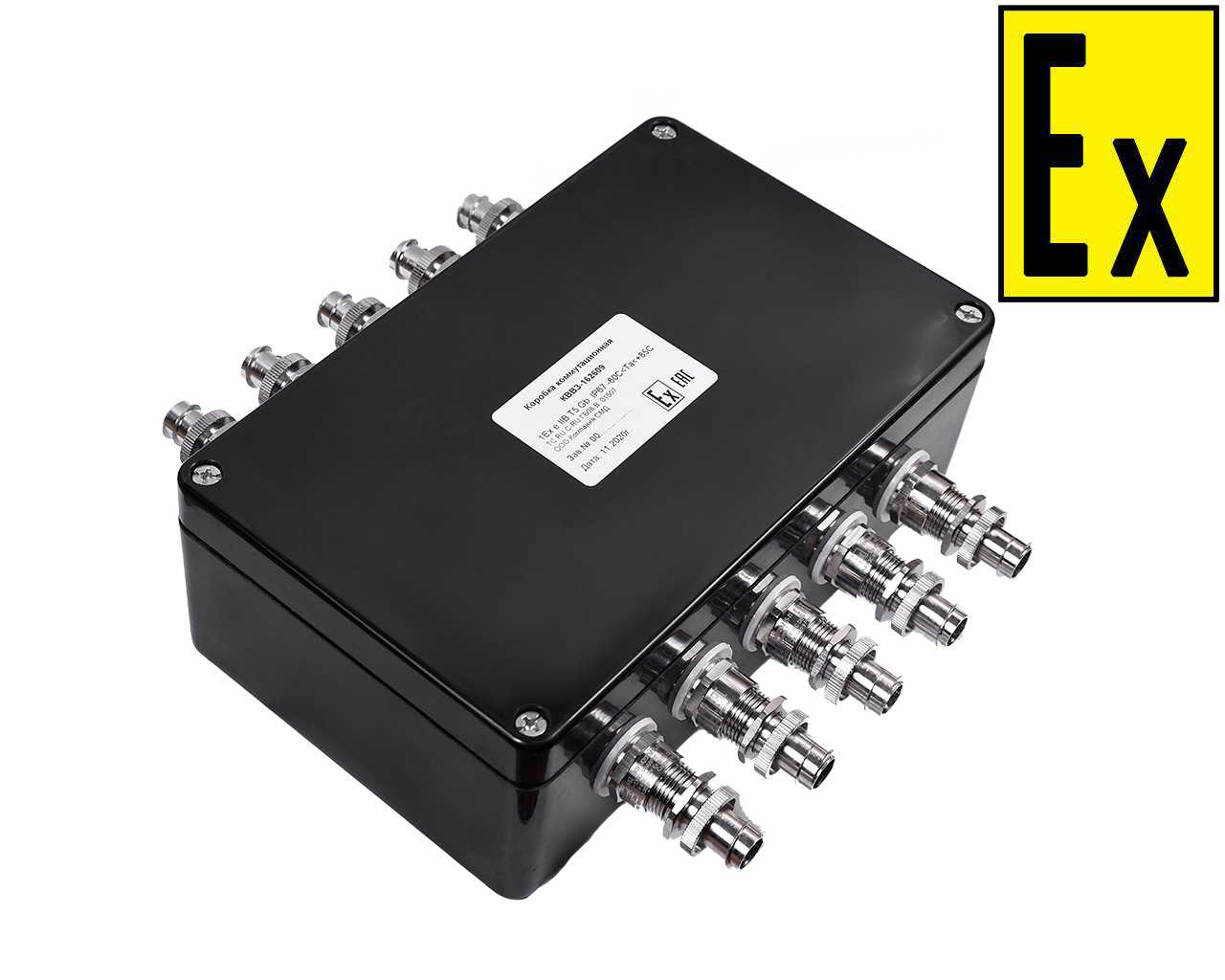

КВВЗ ТИП-Б 1ExeIIBT5Gb КВВЗ ТИП-Б 1ExeIIBT5Gb КВВЗ ТИП-Б 1ExeIIBT5Gb КВВЗ ТИП-Б 1ExeIIBT5Gb

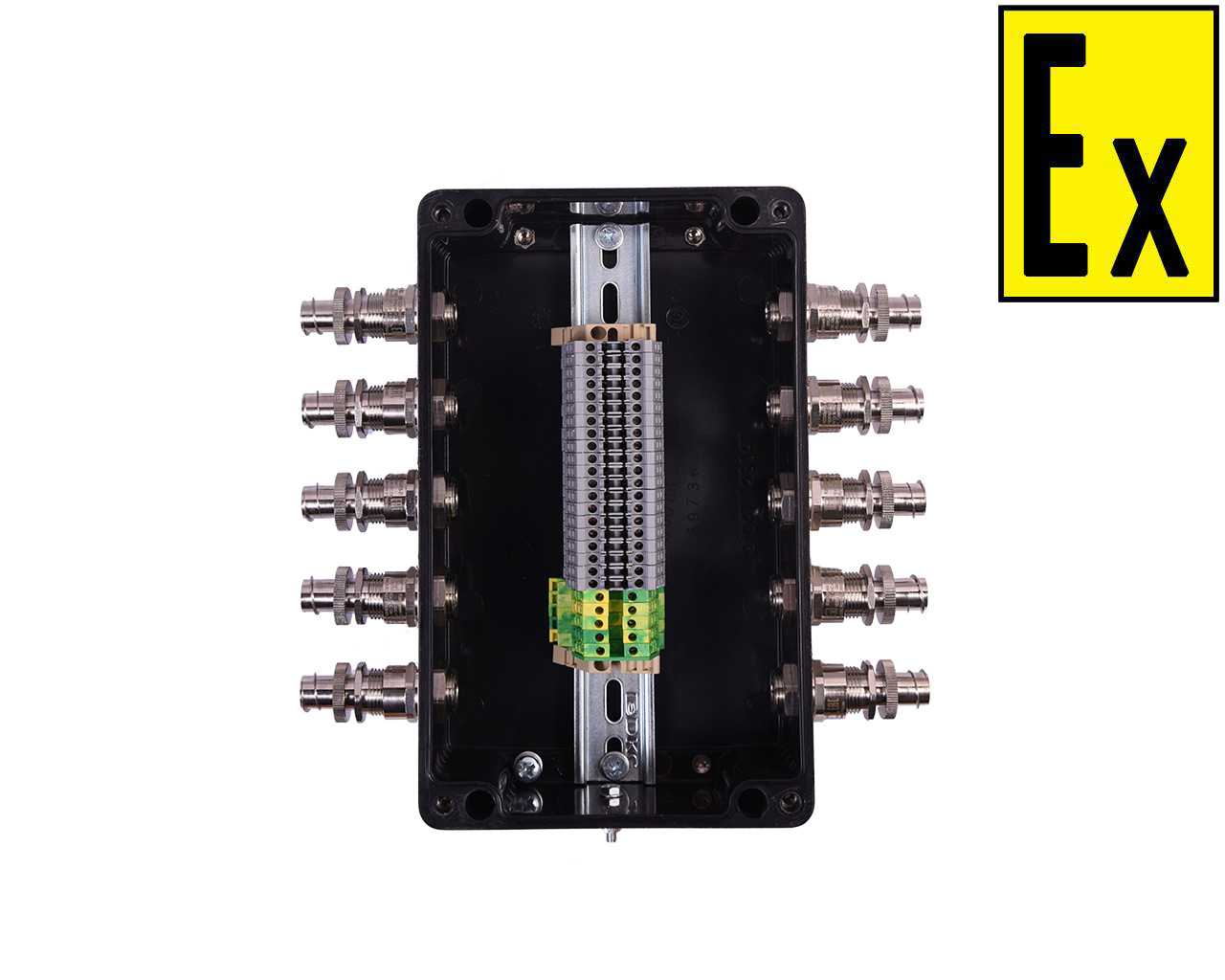

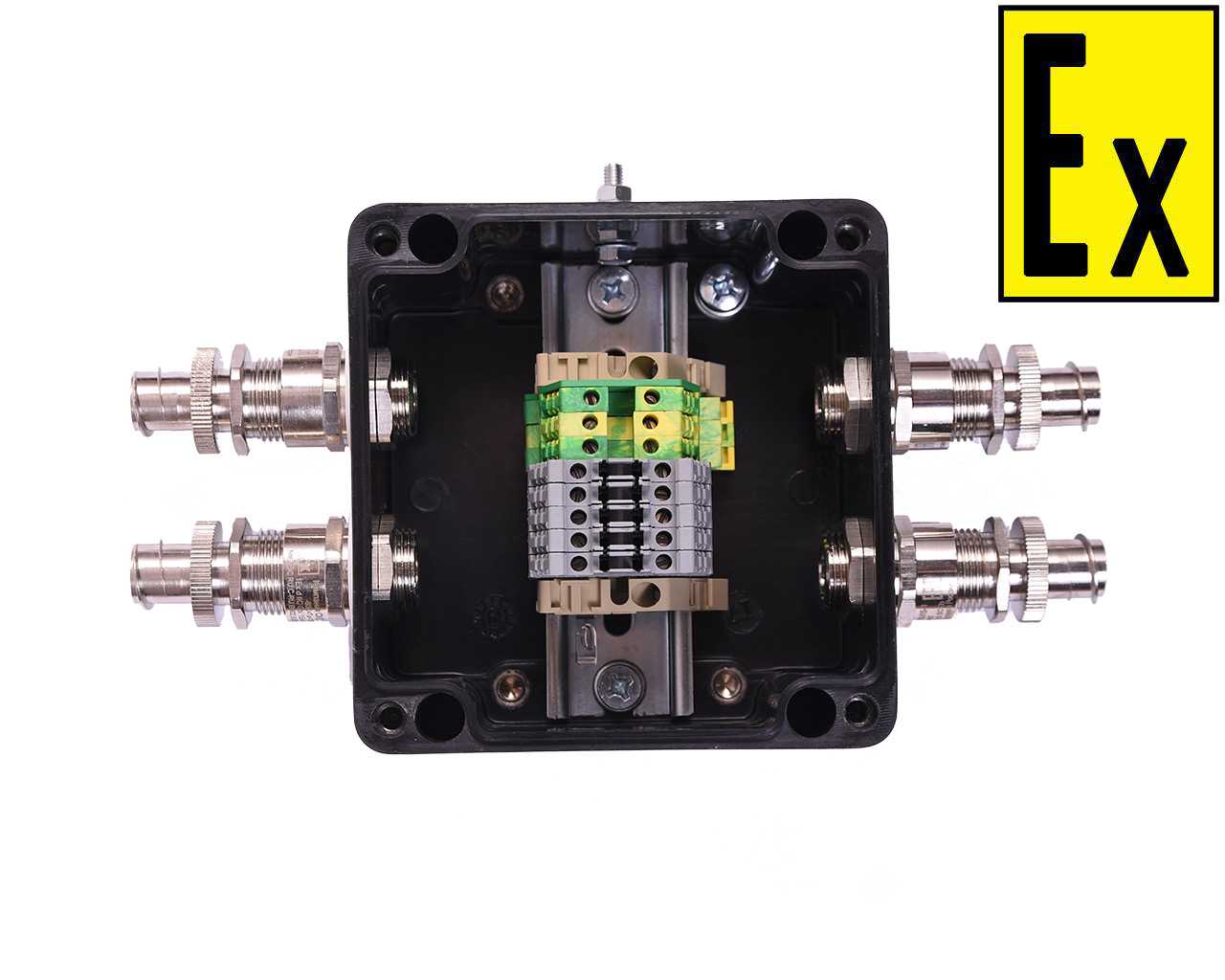

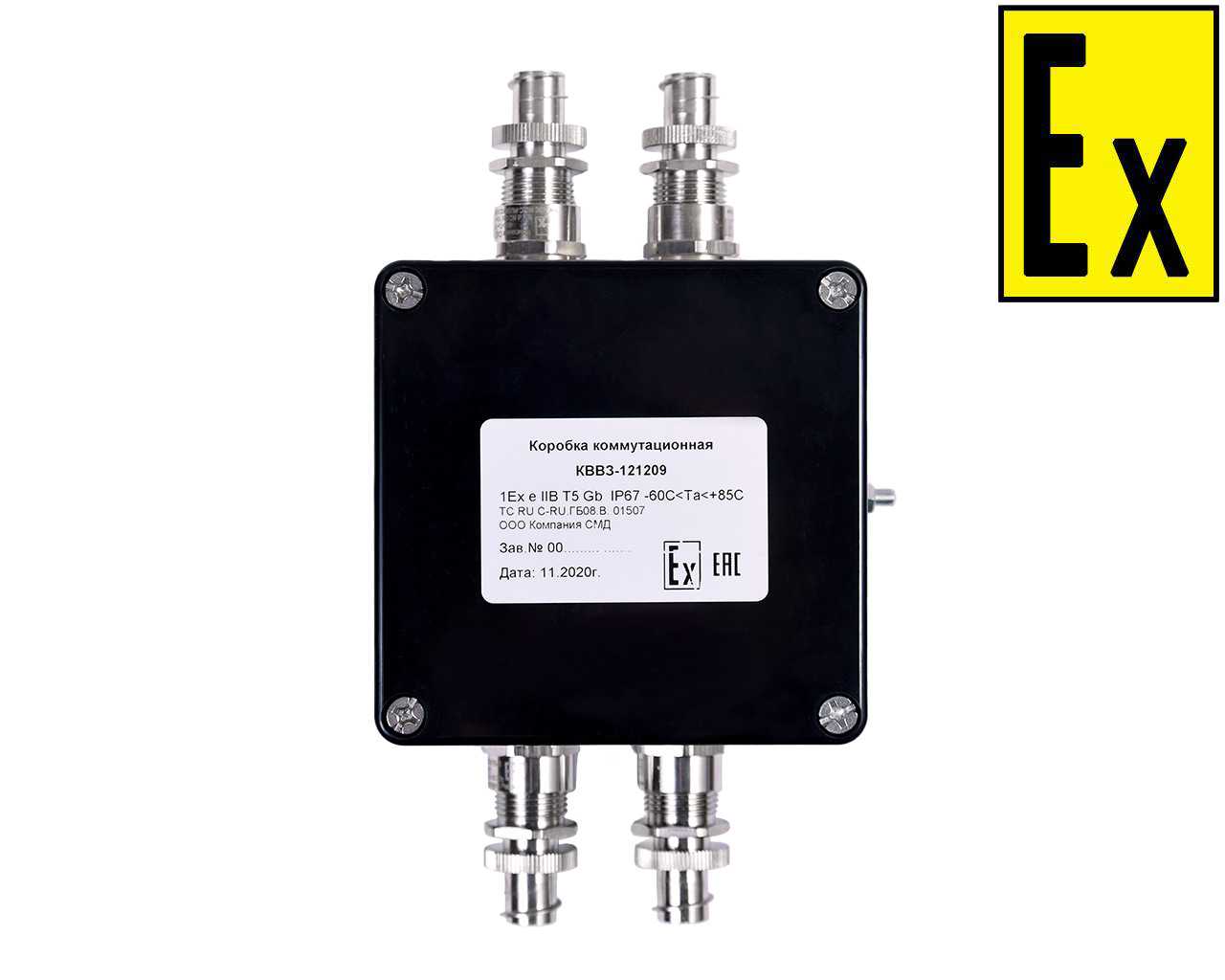

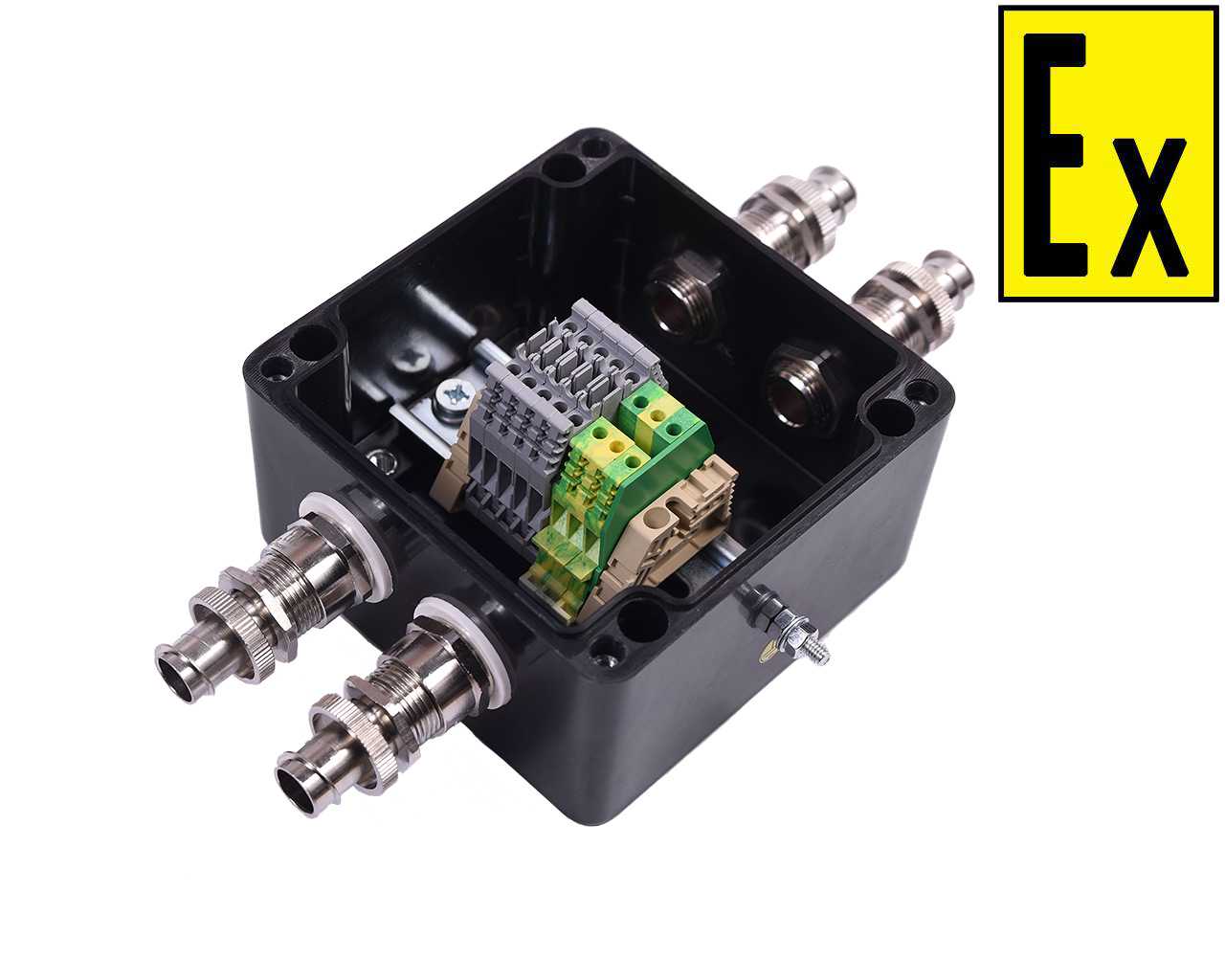

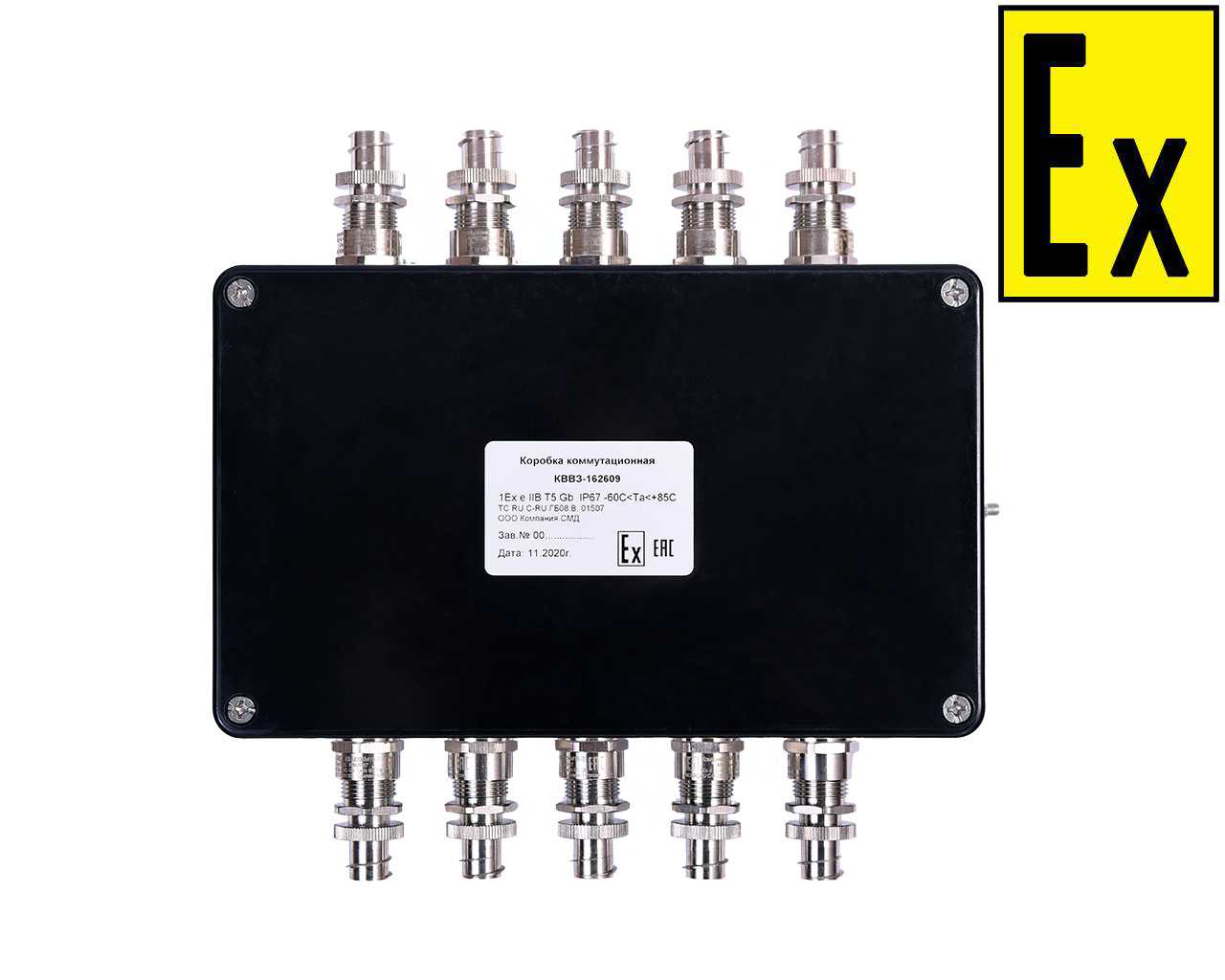

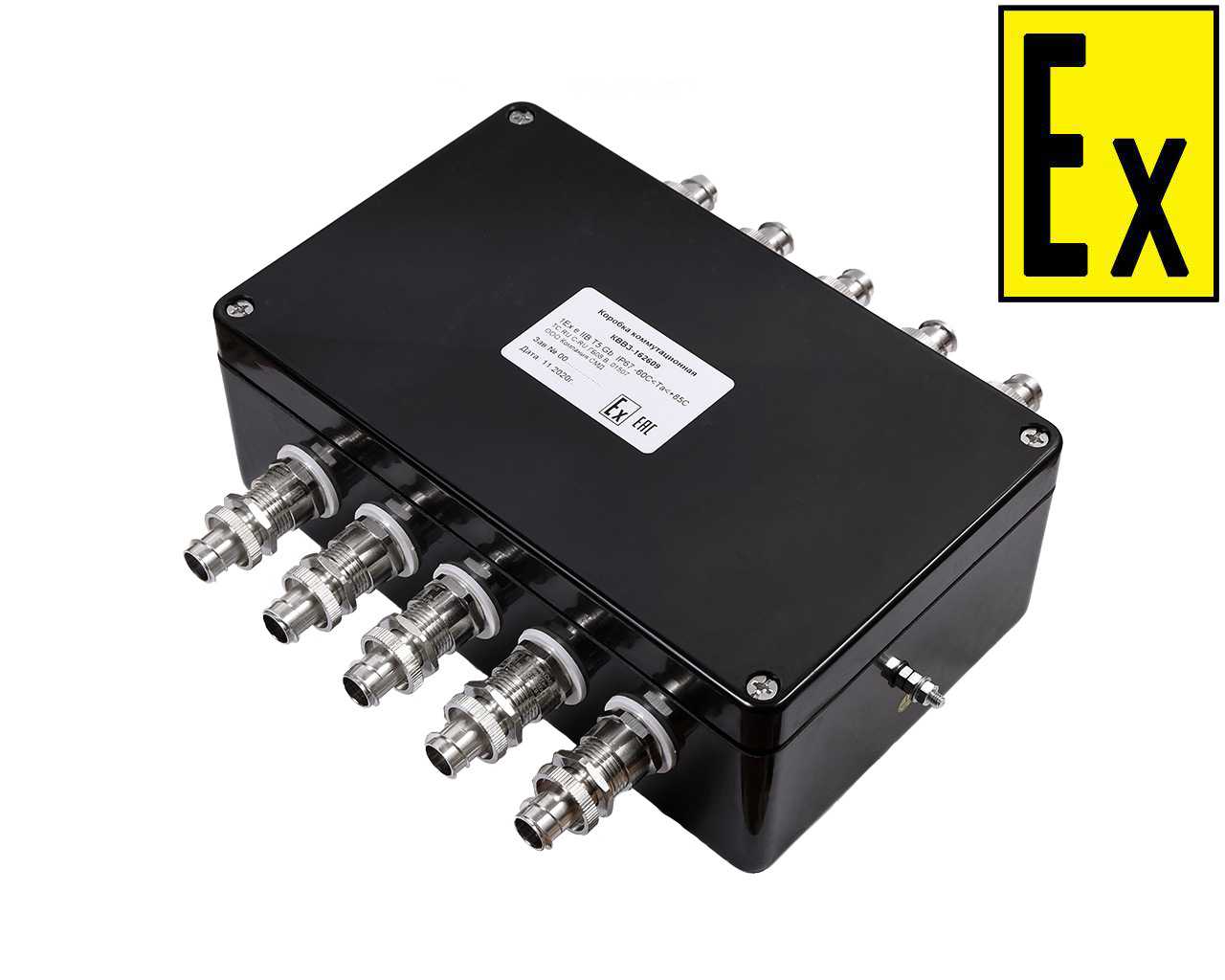

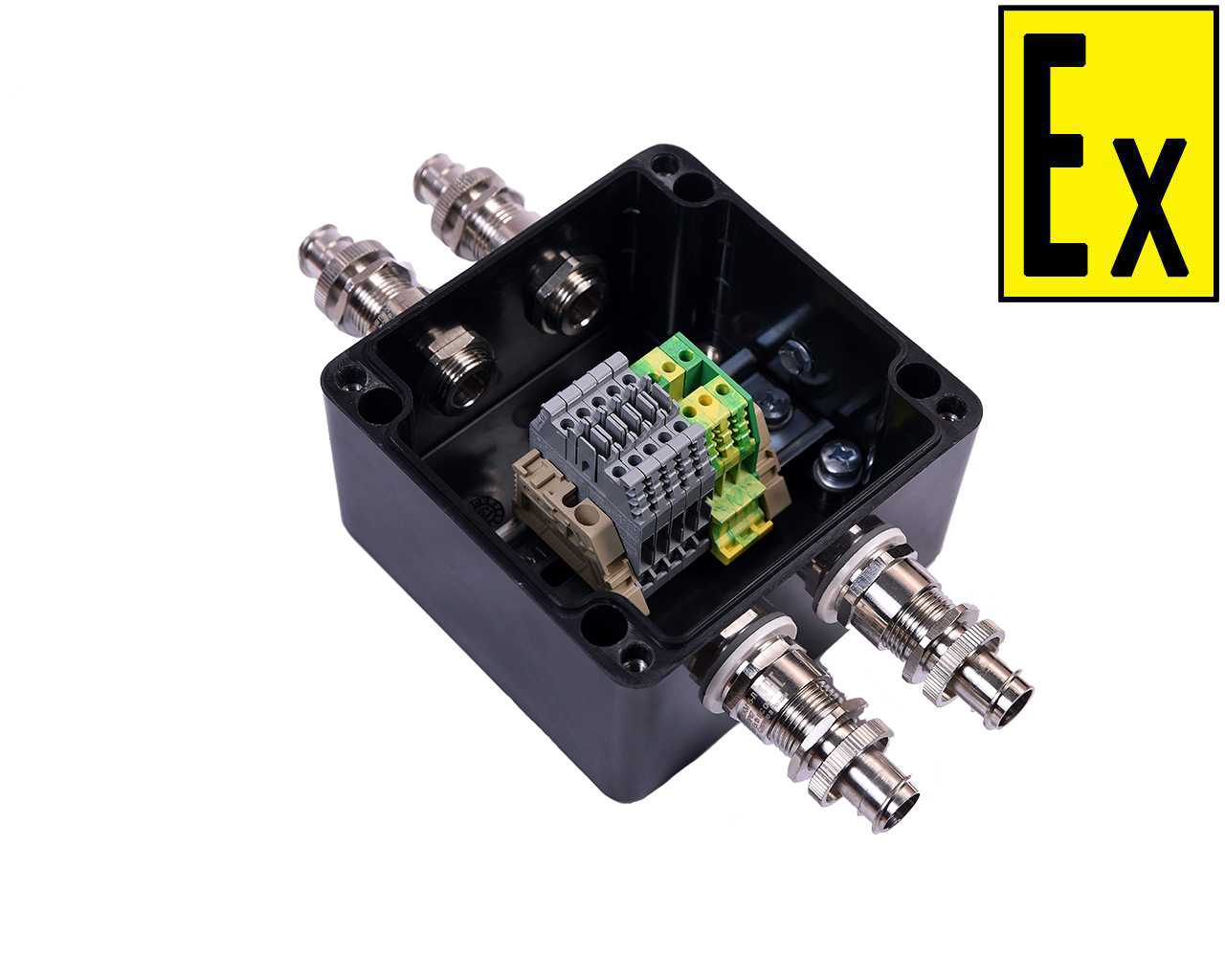

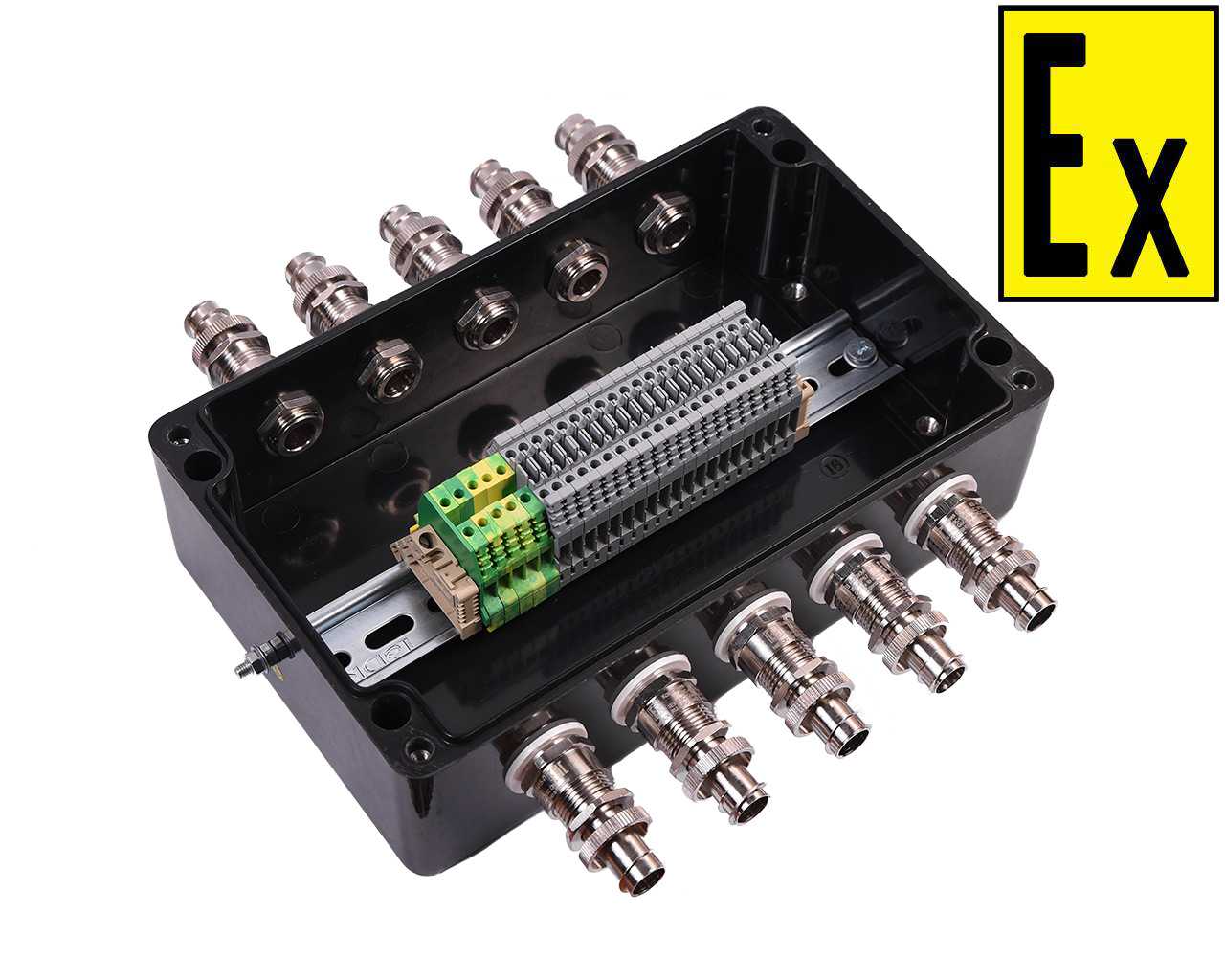

Коробки КВВЗ - тип Б предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения во взрывоопасных зонах. Коробки выпускаются двух вариантах исполнения, отличающихся видом взрывозащиты: «КВВЗ-тип Б 0ExiaIIBT5Ga» и «КВВЗ-тип Б 1ExeIIBT5Gb».

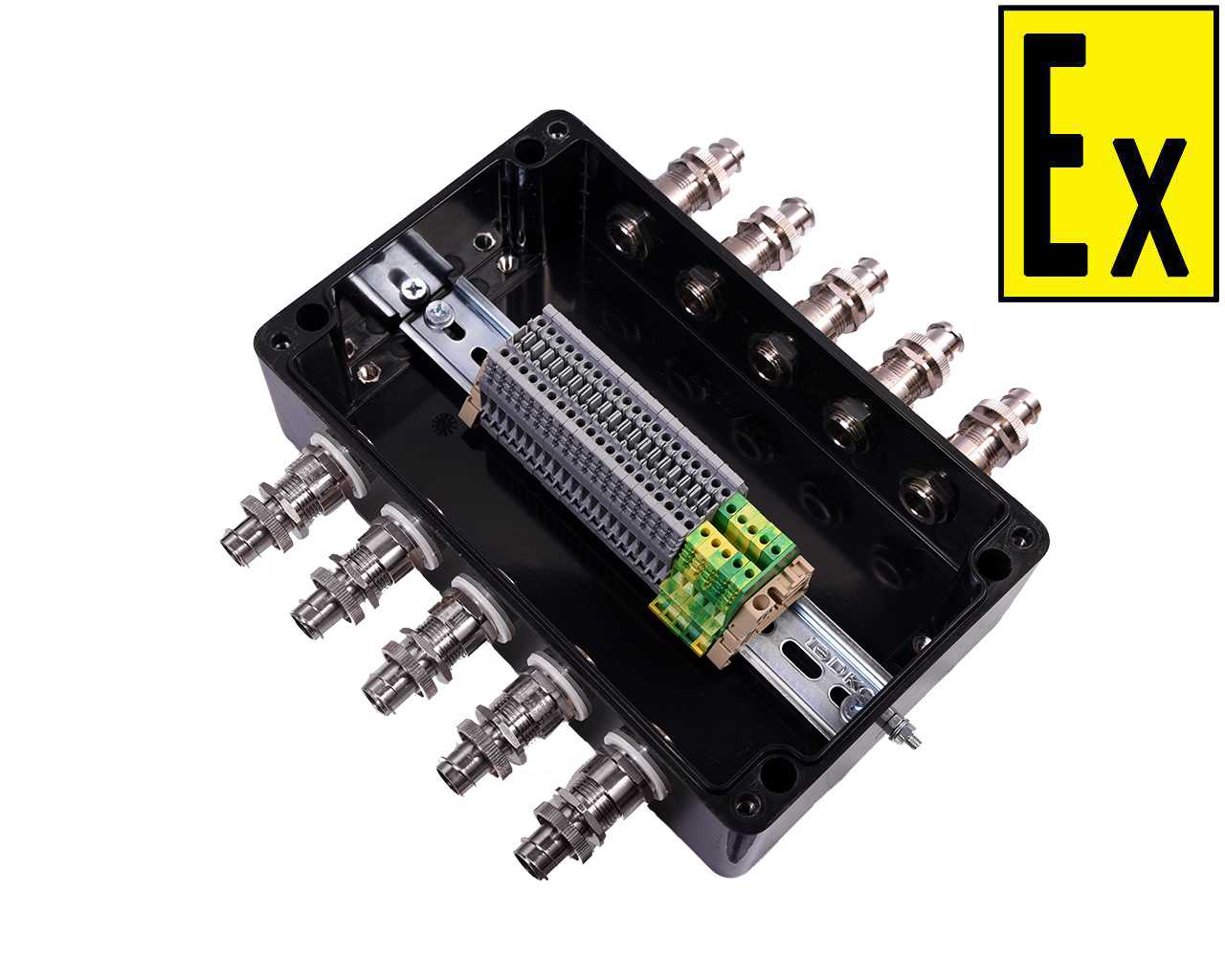

Коробки предназначены для ввода бронированных, небронированных электрических кабелей круглого сечения и кабелей в металлорукаве. Тип, количество и расположение кабельных вводов указывается при заказе. В комплект поставки входят 24 винтовых клеммных зажима для провода сечением до 6мм2, которые установлены на DIN-рейку 35мм.
Маркировка взрывозащиты «0Ex ia IIB T5 Ga» Ui=30В; Ii=0.25A «1Ex e IIB T5 Gb»
Степень защиты оболочки IP67
Диапазон рабочих температур -60 .. +85°С
Количество кабельных вводов  1 - 12
Количество клеммных зажимов 18
Максимальное напряжение 30В 400
Максимальный ток на контакт (для зажимов из комплекта поставки) 0,25А 50А
Внутреннее пространство 200х105х75мм
Габаритные размеры без кабельных вводов 220х120х90мм
Материал корпуса Полиамид
Масса, не более 2 кг
Коробки поставляются с кабельными вводами различных исполнений:
  • пластмассовые кабельные вводы MG16 (диаметр кабеля 6-10мм) и MG20 (9-14мм);
  • для  прокладки кабеля диаметром 10-14мм в трубе с присоединяемой резьбой G1/2;
  • для  прокладки кабеля диаметром 10-18мм в трубе с присоединяемой резьбой G3/4;
  • для ввода бронированного кабеля проходным диаметром 10-18 мм и внешним диаметром до 25мм;
  • для присоединения кабеля диаметром до 18мм в металлорукаве РЗЦХ-20, 25, 32мм.


Схема обозначения при заказе:
«КВВЗ - тип Б Ex  – А(nx1, nx2, …) – B(x1, x2) – C(nx1, nx2, …) – D(x1, x2)»
1 2
1 –  тип коробки: «КВМК- тип Б 0ExiaIIBT5Ga» или «КВВЗ-тип Б 1ExeIIBT5Gb»;
2 –  типы, количество и расположение кабельных вводов:
A, C – обозначение больших сторон коробки;
B, D – обозначение малых сторон коробки;
n – множитель количества вводов соответствующего типа, если один – не указывается.
x1,x2… – типы кабельных вводов:
  КП16 – для открытой прокладки кабеля диаметром 6-10мм;
  КП20 – для открытой прокладки кабеля диаметром 9-14мм;
  G3/4Б – для бронированного кабеля проходным диаметром 10-18мм и внешним до 25мм;
  G3/4T1/2 – для прокладки кабеля диаметром 10-14мм в трубе с присоединительной резьбой G1/2;
  G3/4T3/4 – для прокладки кабеля диаметром 10-18мм в трубе с присоединительной резьбой G3/4;
  G3/4КМ20, G3/4КМ25, G3/4КМ32 – для прокладки кабеля диаметром до 18мм в металлорукаве с диаметром металлорукава соответственно 20мм, 25мм, 32мм.

Количество вводов на сторонах А и В определяется при заказе. Максимальное количество вводов расположенных на сторонах:  A – 4;  B – 2; C – 4; D – 2. Вводы группируются от центра коробки. Если на какой либо из сторон вводы отсутствуют, то обозначение соответствующей стороны опускается.

  Пример обозначения:

«КВВЗ-тип Б 0ExiaIIBT5Ga – A(4КП16) – B(КП20) – C(4 G3/4Б) – D(КП20)»:
  коробка с маркировкой взрывозащиты 0Ex ia IIB T5 Ga;
  сторона А: 4-е пластиковых кабельных вводов MG16;
  сторона B и D:  по одному вводу MG20;
  сторона С: 4-е ввода для бронекабеля.
«КВВЗ-тип Б 1ExeIIBT5Gb – A(4 G3/4КМ15) –  C(3 G3/4КМ25)»:
  коробка с маркировкой взрывозащиты 1Ex e IIB T5 Gb;
  сторона А: 4-е вводов для кабеля в металлорукаве 15мм;
  сторона С: 3-и ввода для кабеля в металлорукаве 25мм;
  на малых сторонах B и D вводы отсутствуют.
