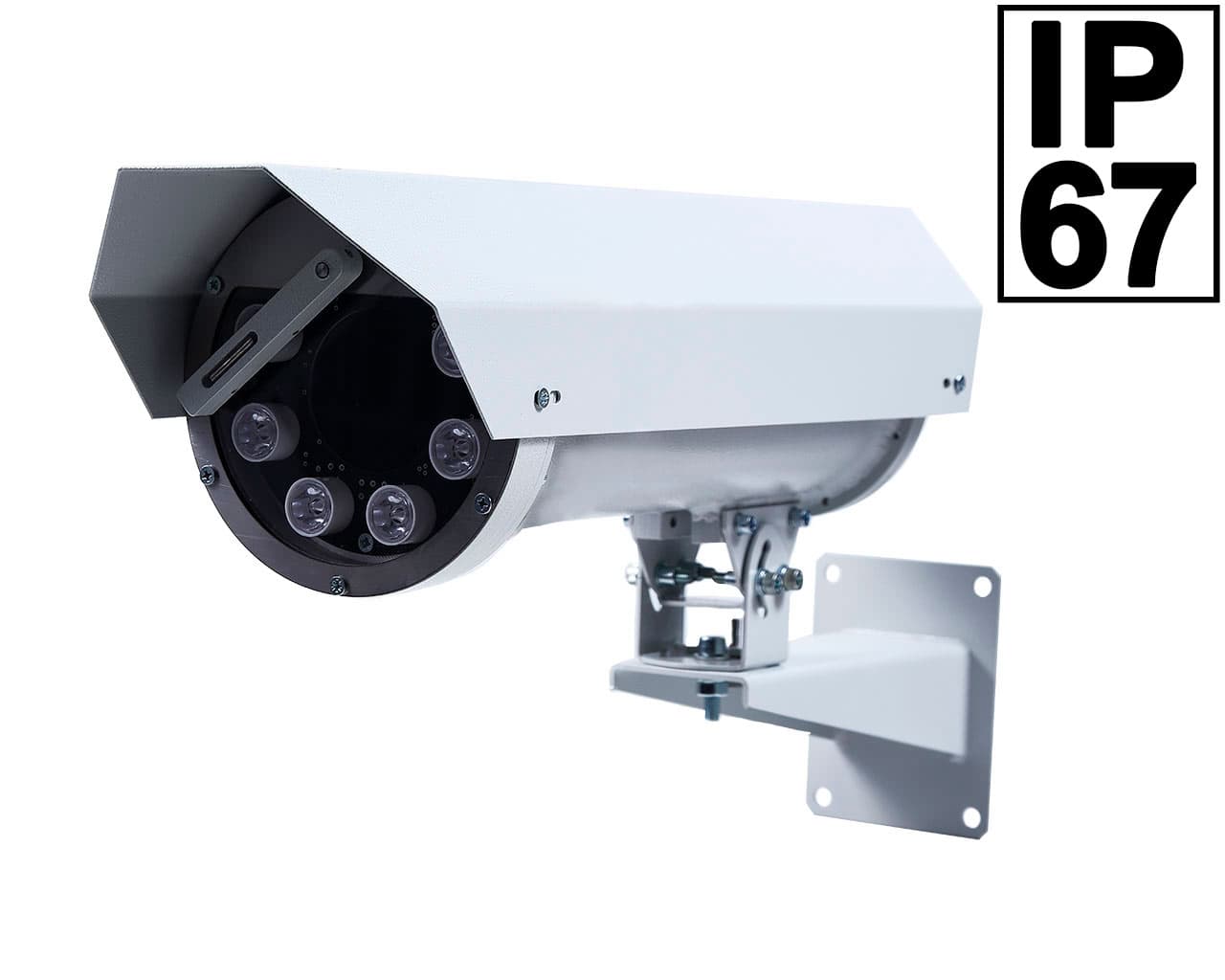

Видеокамера защищенная, серии Орион ОП ВК

Видеокамеры серии Орион ОП ВК предназначены для преобразования оптического изображения в электрический сигнал с последующей передачи по кабельным сетям или по сети интернет на пост оператора в сложных климатических условиях, а так же возможного присутствия агрессивных сред.  Видеокамера позволяет вести видеосъёмку как в дневное время, так и в условиях недостаточной видимости (сумерки, ночь).

Область применения в обеспечение охраны, безопасности и контроля за технологическими процессами в сложно-технологических производствах.

Защищенная видеокамера Орион ОП ВК рассчитана на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 50°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69.  Атмосферное давление от 84 до 106.7 кПа. Степень защиты оболочки – IP67 по ГОСТ 14254.

Защита от поражения электрическим током по ГОСТ 12.2.07.0-75: класс III / класс I. Металлический корпус имеет защитное заземление и рабочую изоляцию от токоведущих частей.  При напряжении питания 220В переменного тока класс защиты I, при напряжении питания до 24В постоянного или переменного тока – класс защиты III.

Видеокамеры выпускаются в исполнениях, отличающихся материалом корпуса, габаритными размерами, напряжением питания, наличием инфракрасной (ИК) подсветки.

Видеокамеры поставляются с двумя кабельными вводами для прокладки кабеля диаметром 6-10мм.

Конструкция

Видеокамеры серии Орион ОП ВК используются в условиях возможного воздействия агрессивных сред как природного, так и искусственного характера.

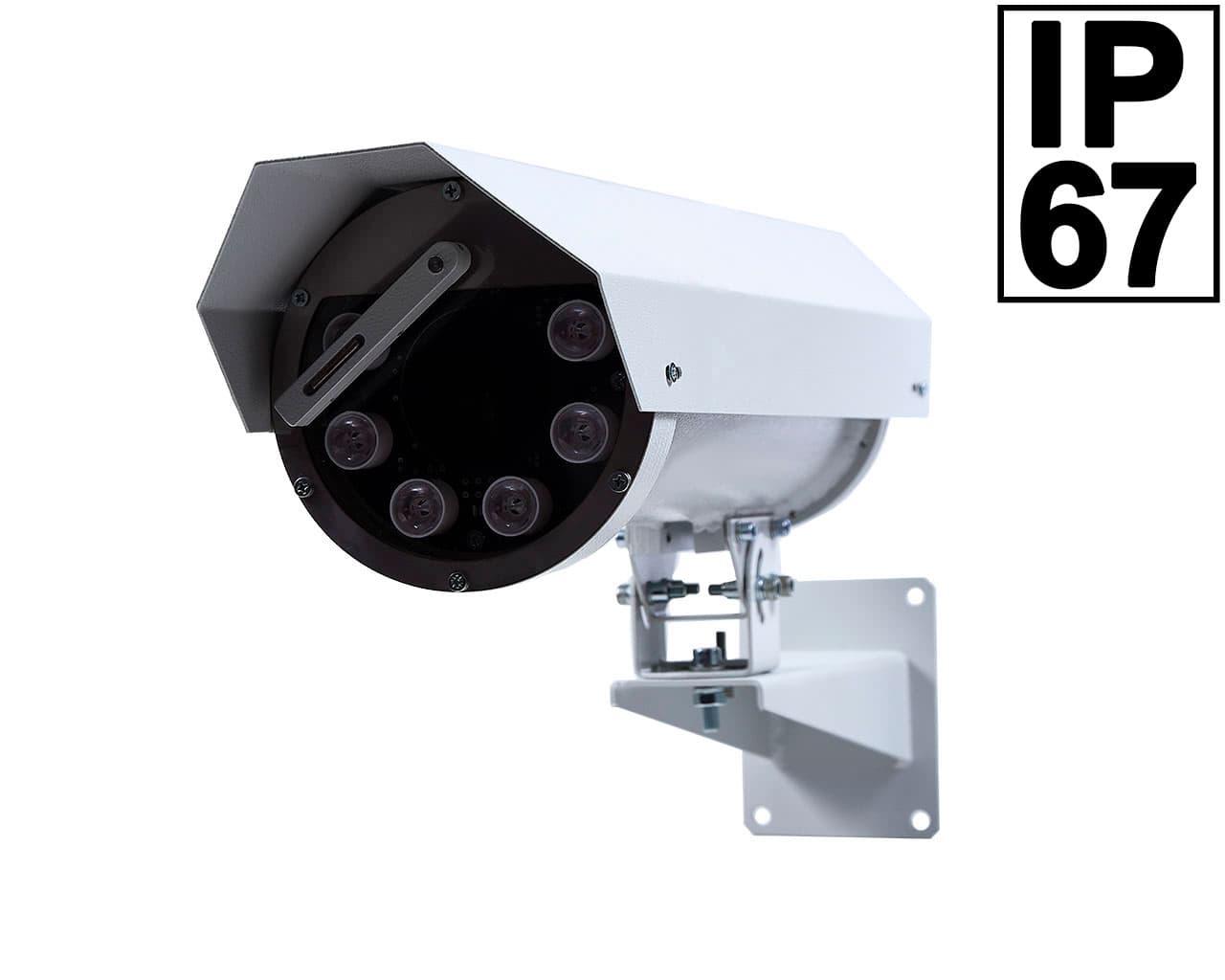

В зависимости от комплектации Орион ОП ВК устанавливается на удаленном расстоянии от объекта наблюдения, так как используются камеры высокой четкостью с встроенной инфракрасной подсветкой, что позволяет получить высококачественную картинку в условиях ночного видеонаблюдения. Линзы, установленные на диодах, улучшают угол обзора и дальность подсветки. Внутреннее пространство видеокамеры оснащается подогревом в случаи понижении температуры, устанавливается оптимальный режим работы. Встроенный очиститель обеспечивает качественную очистку смотрового окна от различного рода загрязнений. Рекомендуется в условиях пониженных температур включать очиститель после того как на мониторе появится изображение, так как исключается примерзание очистителя к корпусу.

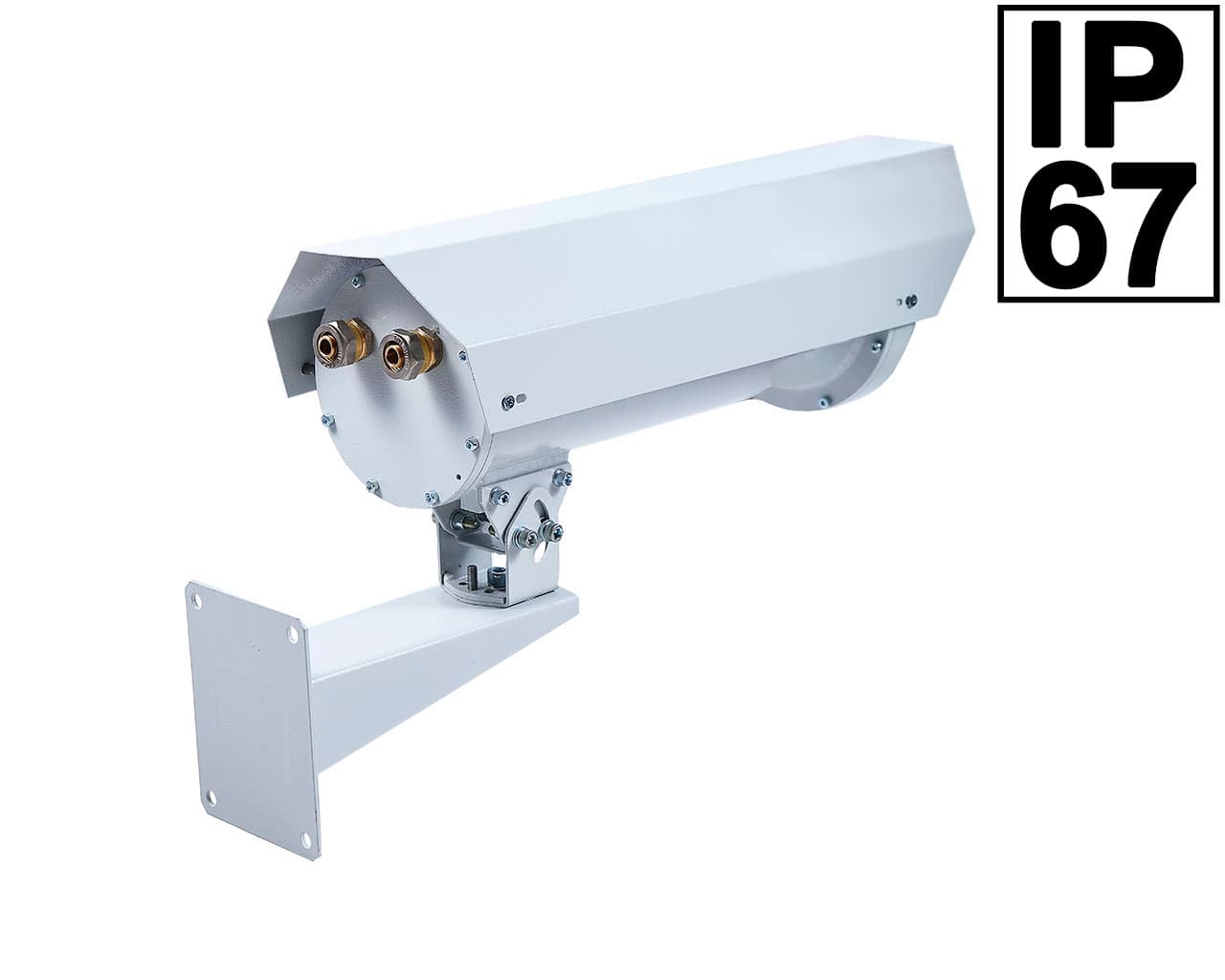

Видеокамера Орион ОП ВК представляет собой защищенный корпус cо степенью защиты оболочки  IP67 с установленной внутри камерой.   Видеокамера во защищенном исполнении изготавливается из низкоуглеродистой стали; коррозионностойкой стали; алюминиевого сплава. Корпус представляет собой полый цилиндр с приварными фланцами для крепления крышек. Задняя крышка оболочки крепится к корпусу на шести винтах и имеет на внешней стороне два штуцера с внутренней резьбой для установки кабельных вводов, а на противоположной стороне, которая устанавливается внутрь корпуса монтируется плата питания с терморегуляторами. С помощью терморегуляторов обеспечивается, прогрев внутреннего пространства видеокамеры. При «холодном старте» питание на видеокамеру подается после прогрева внутреннего пространства видеокамеры. При достижении температуры выше +55°С происходит аварийное отключение питания видеооборудования. Плата излучателя имеет восемь световых диодов инфракрасного спектра свечения, поверх них устанавливаются оптические линзы, которые положительно влияют на характеристики прожектора в зависимости от условий видения видеонаблюдения. Широкий выбор оптических линз прожектора позволяет менять параметры видеонаблюдения, увеличивая дальность или расширяя угол обзора. В конструкции видеокамеры имеется фотореле (сумрачный датчик) позволяющий реагировать на освещенность, подавая сигнал на включение или отключение освещения. Встроеный излучатель устанавливается в лицевой фланец корпуса и фиксируется крышкой со светопропускающим окном, изготовленное из ударопрочного стекла. Для исключения попадания влаги, пыли применяются резиновые уплотнители в местах крепления съёмных деталей корпуса. Козырек смонтированный поверх корпуса является также элементом ограничивающий неблагоприятные природные условия.

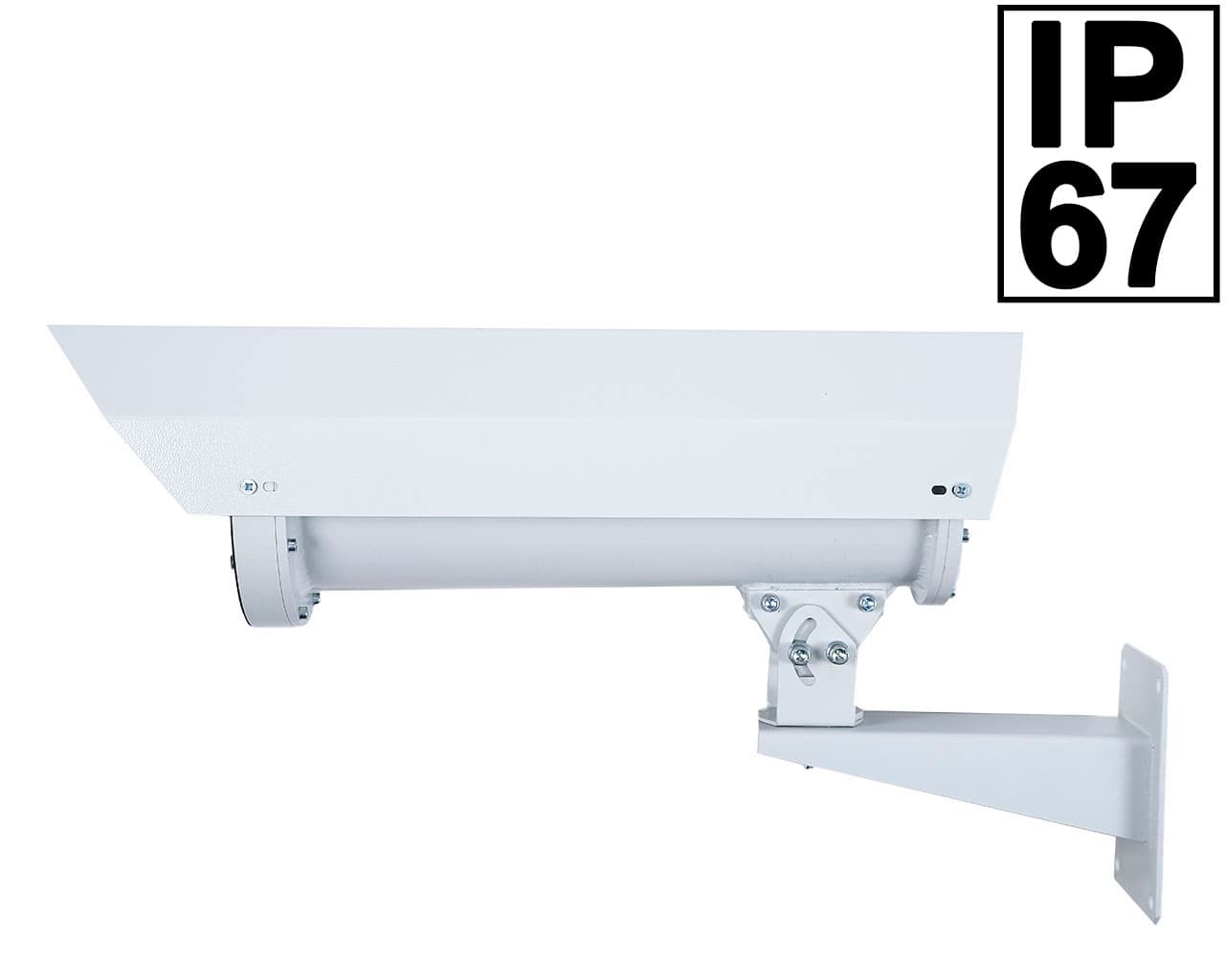

В комплект поставки по выбору заказчика Орион ОП ВК оснащается кронштейном для монтажа на горизонтальную или вертикальную плоскость, а также консольным кронштейном для крепления на трубу.



Степень защиты оболочки

IP67

Напряжение питания

12В±10% DC

постоянный ток

=24-36В±10% DC-AC

постоянного или переменного тока;

~220В +10%-20%  AC,

переменного тока

Ток потребления, не более,  (эффективное значение)

с подогревом

без подогрева

Тип-1

постоянный ток =12В

постоянный ток =24-36В

переменный ток ~24-36В

переменный ток  ~220В

0.3А

0.5А

0.8А

0.1А

Тип-3

постоянный ток =12В

постоянный ток =24-36В

переменный ток ~24-36В

переменный ток ~220В

1.5А

2.3А

0.25А

0.5А

0.8А

0.1А

Питание установленного оборудования Напряжение

12В±10%

Ток потребления, не более

0.75А

Максимальная мощность установленного  оборудования при температуре до  +25°С

9Вт

при температуре до +45°С

5Вт

Температура «холодного старта»

+0°С (±3°С)

Температура подогрева (вкл./ откл.)

+5°С  / +12°С

Температура аварийного отключения питания

55°С (±3°С)

Модели используемых камер Тип 1 Тип-3, Тип-5

2Мп-AHD/TVI/CVI/PAL

Тип-3, Тип-5

IP-2Мп-PoE

-

IP-2Мп-Z-PoE

Тип-3, Тип-5

IP-4Мп-PoE

-

IP-4Мп-Z-PoE

Инфракрасная подсветка

10°, 30°, 60°,80°

Габариты видеооборудования, мм

тип-1

тип-3

тип-5



220х70х60

95х50х45

80х50х50

Материал корпуса

низкоуглеродистая сталь 10 или 20

нержавеющая сталь 12Х18Н10Т

алюминиевый сплав

Габаритные размеры, мм, не более

тип-1

тип-3

тип-5



585х372х158

424х264х115

410х280х140

Масса, кг, не более

тип-1

тип-3

тип-5



15

13

12

Материал корпуса содержит в сумме не более 7,5% магния, титана, циркония;

Обозначение при заказе

Орион ОП ВК Тип 1(камера) А 220 КМ15 ИК30 ОС КТ
1 2 3 4 5 6 7 8

1 –  Наименование видеокамеры;
2 – Габаритный размер:
  Тип 1 – 585х372х158мм;
  Тип 3 – 424х264х115мм;
  Тип 5* – 410х280х140мм;
3 –  Материал корпуса:
  А – алюминиевый сплав;
  С – низкоуглеродистая сталь;
  Н – нержавеющая сталь;
4 – Напряжение питания:
  =12В;
  =24-36В;
  ~24-36В;
  ~220В;
5 – обозначение типа кабельных вводов:
   К – для открытой прокладки кабеля;
   Т1/2, Т3/4 – для присоединения трубы с резьбой G1/2 или G3/4;
   Б – для бронекабеля с внешним диаметром до 18мм;
   КМ10, КМ12, КМ15, КМ20 – для металлорукава 10мм - 20мм;
6 – Наличие ИК подсветки. (Применяется только в типе 1);
  ИК10 –100;
  ИК30 –300;
  ИК60 –600;
  ИК80 –800;
7 – Очиститель стекла. (Применяется только в типе 1);
  ОС – Очиститель поворотный смотрового окна видеокамеры;
8 – Кронштейн крепления на трубу – (КТ).

  *Тип – 5. Нагревающий элемент не устанавливается.
