ИЗВЕЩАТЕЛЬ ЛИНЕЙНЫЙ ИО209 МИРАКС-Л2 МК <br> 1ExdIIBT6GbX

Извещатель охранный активный линейный ИО209 Миракс-Л2 МК (извещатель) предназначен для регистрации пересечения объектами контролируемой зоны, образованной инфракрасным лучом между излучателем и приемником. Используется для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов зданий.

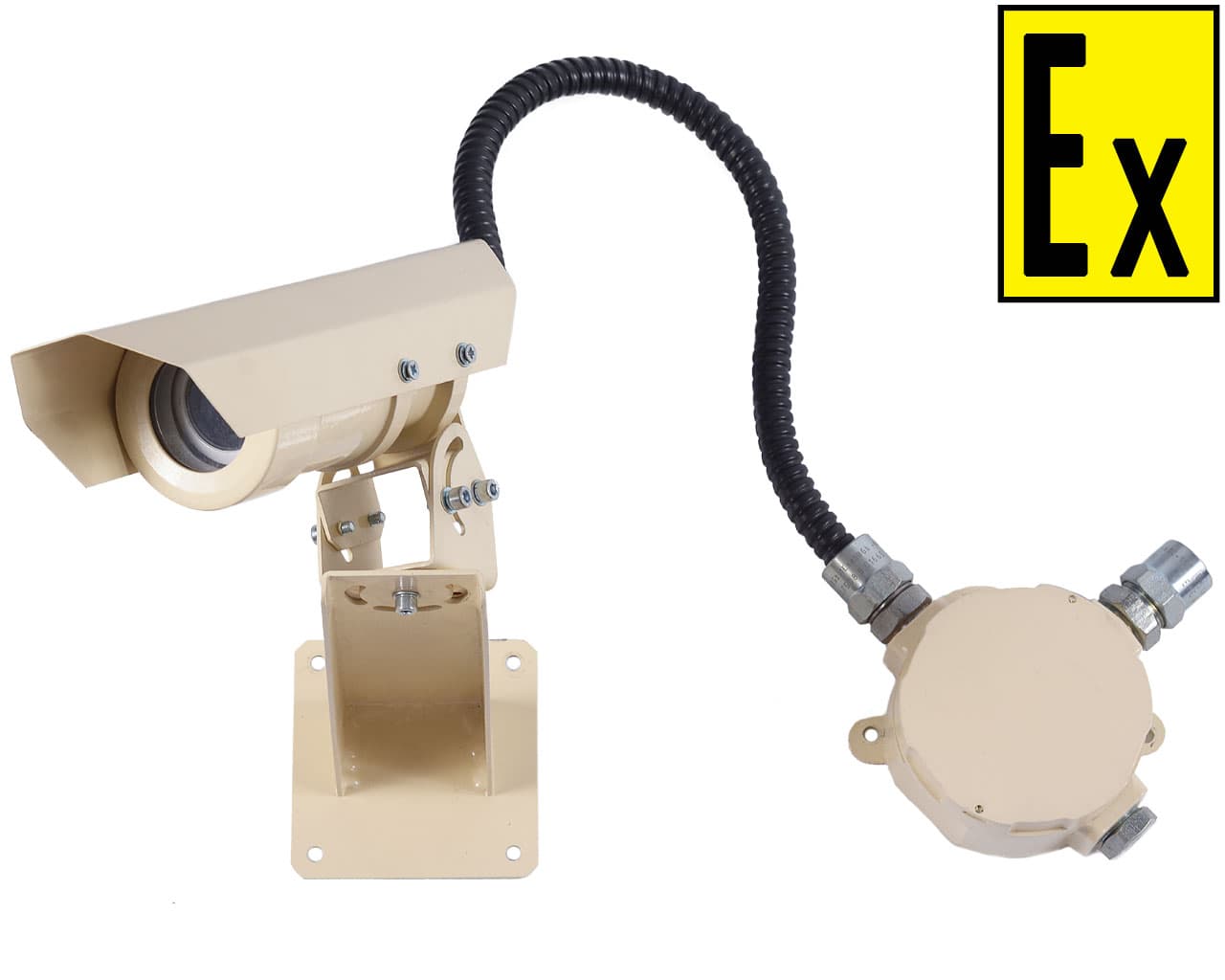

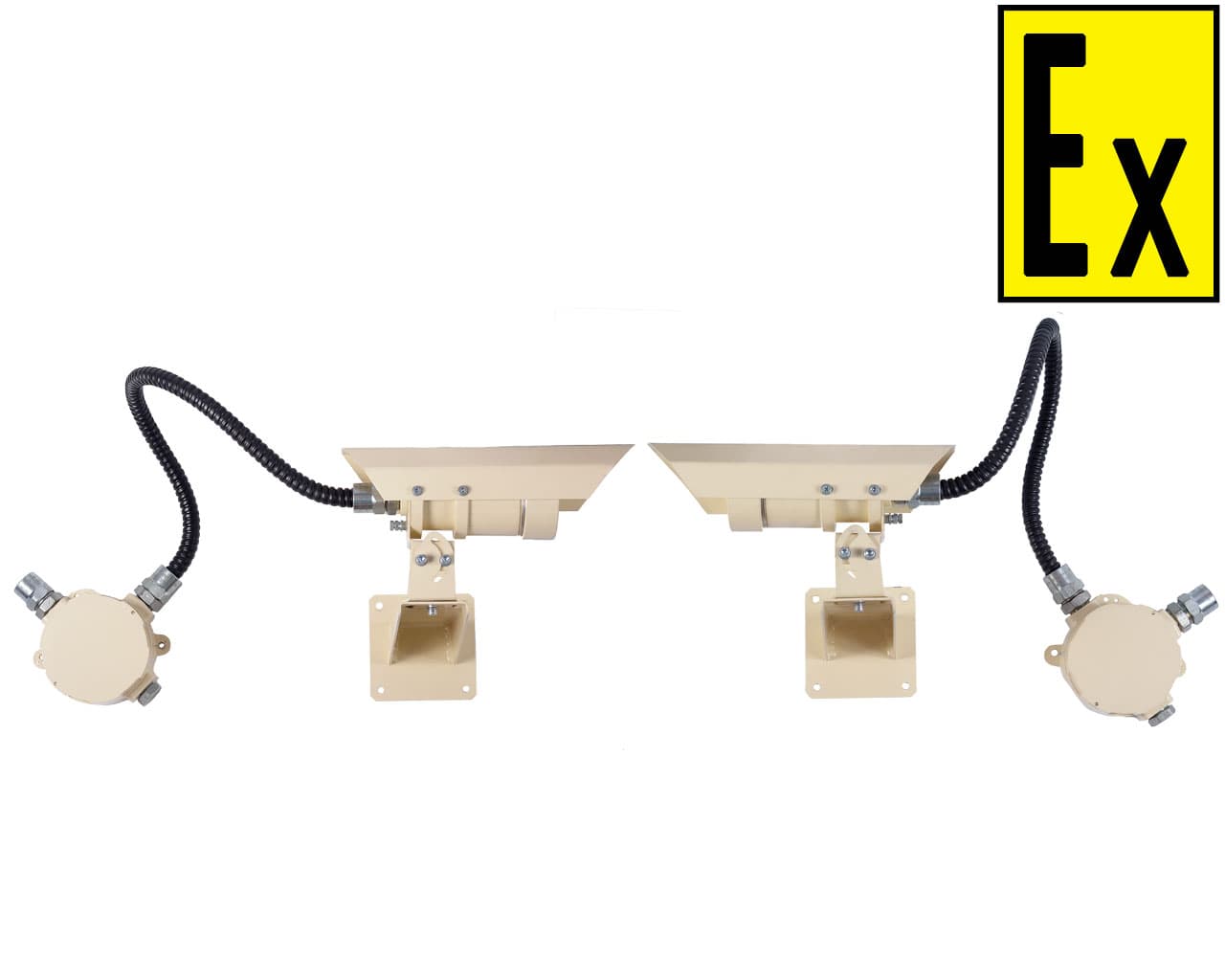

Извещатель по принципу действия является линейным оптико-электронным охранным. Тревожное извещение формируется путем размыкания выходных контактов оптронного ключа. Извещатель состоит из блоков излучателя (БИ) и приемника (БП), устанавливаемых на противоположных сторонах охраняемой зоны, образующих ИК-луч, при пересечении которого выдается тревожное извещение.

Маркировка взрывозащиты	1Ex d IIB T6 Gb
Степень защиты оболочки	IP67
Диапазон рабочих температур окружающей среды	-60°C<Ta<+50°C
Максимальная дальность действия	70м
Угол расхождения луча БИ	2°
Время готовности извещателя после подачи питания	30сек
Скорость объекта, при которой возможно обнаружение, не более	10 м/с
Время удержания извещения «ТРЕВОГА»	2 сек
Напряжение питания	8-28 В
Ток потребления при напряжении питания 12В
блок излучателя (без подогрева / с подогревом)	15 мА / 30 мА
блок приемника (без подогрева / с подогревом)	10 мА / 25 мА
Характеристики выходного оптронного ключа
в дежурном режиме	Замкнутое
в режиме ТРЕВОГА	Разомкнутое
максимальный коммутируемый ток	100 мА
максимальное коммутируемое напряжение	100 В
сопротивление закрытого ключа, не менее	10 Мом
сопротивление открытого ключа, не более	30 Ом
напряжение гальванической развязки входа/выхода	1500 В
Материал корпуса	Алюминиевый сплав, Нержавеющая сталь
Габаритные размеры
блок приемника, блок излучателя	356х200х100мм
блоки коммутации без вводов	144х126х62мм

АМ – указывает на наличие модификации изделия с адресной меткой.

Особенности:

Форма зоны обнаружения - линейная
Максимальная протяженность зоны обнаружения - 100 м
Выносная коммутационная коробка
Подогрев оптичекой системы с возможностью отключения

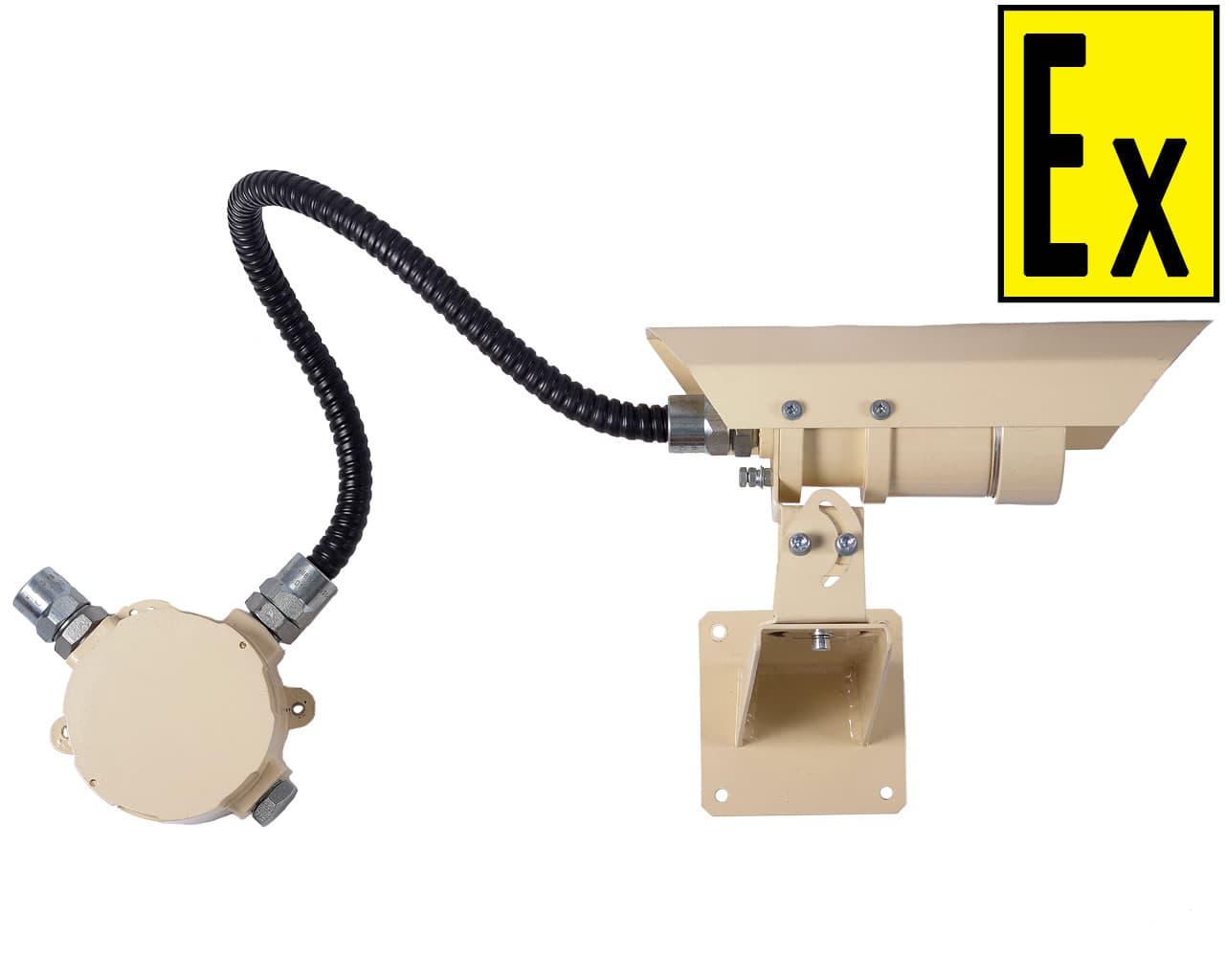

БИ и БП выпускаются с постоянно присоединенным кабелем. Для подключения БИ и БП используются выносные коммутационные коробки, которые входят в комплект поставки.

Коммутационные коробки поставляются с кабельными вводами различных исполнений:

для открытой прокладки кабеля (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2);
для прокладки присоединяемого кабеля в трубе G3/4 (Т-3/4);
для присоединения бронированного кабеля внешним диаметром до 18мм (Б);
для присоединения кабеля в металлорукаве РЗЦХ-15мм или 20мм (КМ15, КМ20).

Присоединительная резьба кабельных вводов G1/2. В коммутационную коробку может быть введен круглый кабель диаметром 8-12мм.

_______________________________________
Пример обозначения извещателя при заказе:

ИО209 Миракс-Л2 МК -	А	- Т-1/2
1	2	3

1 – тип прибора ИП209 Миракс-Л2 МК: извещатель линейный двухкомпонентный;
2 – материал корпуса: А – алюминиевый сплав; Н – нержавеющая;
3 – тип штуцера:
К – для открытой прокладки кабеля;
Б – для бронированного кабеля;
Т-1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2;
Т-3/4 – для прокладки кабеля в трубе с присоединительной резьбой G3/4;
КМ15 – для кабеля в металлорукаве РЗЦХ-15мм;
КМ20 – для кабеля в металлорукаве РЗЦХ-20мм.
