ИЗВЕЩАТЕЛЬ ЛИНЕЙНЫЙ ИП212 ТРИОН-Л2 МК <br> 1EXDIIBT6GBX

Извещатель пожарный дымовой линейный ИП212 Трион-Л2 МК (извещатель) предназначен для обнаружения продуктов горения (дыма) в системах противопожарной защиты взрывоопасных объектов и формирования сигнала «Пожар».

ИП212 Трион-Л2 МК по принципу действия является пороговым линейным двухпозиционным оптико-электронным дымовым извещателем. Устанавливается в больших помещениях с высокими потолками. Рекомендуется для использования в неотапливаемых помещениях.

Маркировка взрывозащиты	1Ex d IIB T6 Gb
Степень защиты оболочки	IP67
Диапазон рабочих температур окружающей среды	-40C<Ta<+50C
Рабочая дальность действия	8-70 м
Контролируемая площадь	До 900 м²
Напряжение питания	8-28 В
Ток потребления при напряжении питания 12В:
блок излучателя (без подогрева / с подогревом)	25 мА / 50 мА
блок приемника (без подогрева / с подогревом)	20 мА / 40 мА
Время готовности после включения, не более	15 сек
Параметры оптронных реле «Пожар», «Неисправность»:
коммутируемый ток, не более	100 мА
коммутируемое напряжение, не более	100 В
сопротивление закрытого ключа, не менее	15 мОм
сопротивление открытого ключа, не более	16 Ом
напряжение гальванической развязки, не менее	1500 В
Материал корпуса	Алюминиевый сплав, Нержавеющая сталь
Габаритные размеры:
блок приемника, блок излучателя	356х200х100 мм
блоки коммутации без вводов	D150х69,5 мм

АМ – указывает на наличие модификации изделия с адресной меткой.

Особенности:

компенсация запыленности оптики;
регулируемый порог срабатывания;
оптронные ключи «неисправность» и «пожар»;
подогрев оптической системы с возможностью отключения.

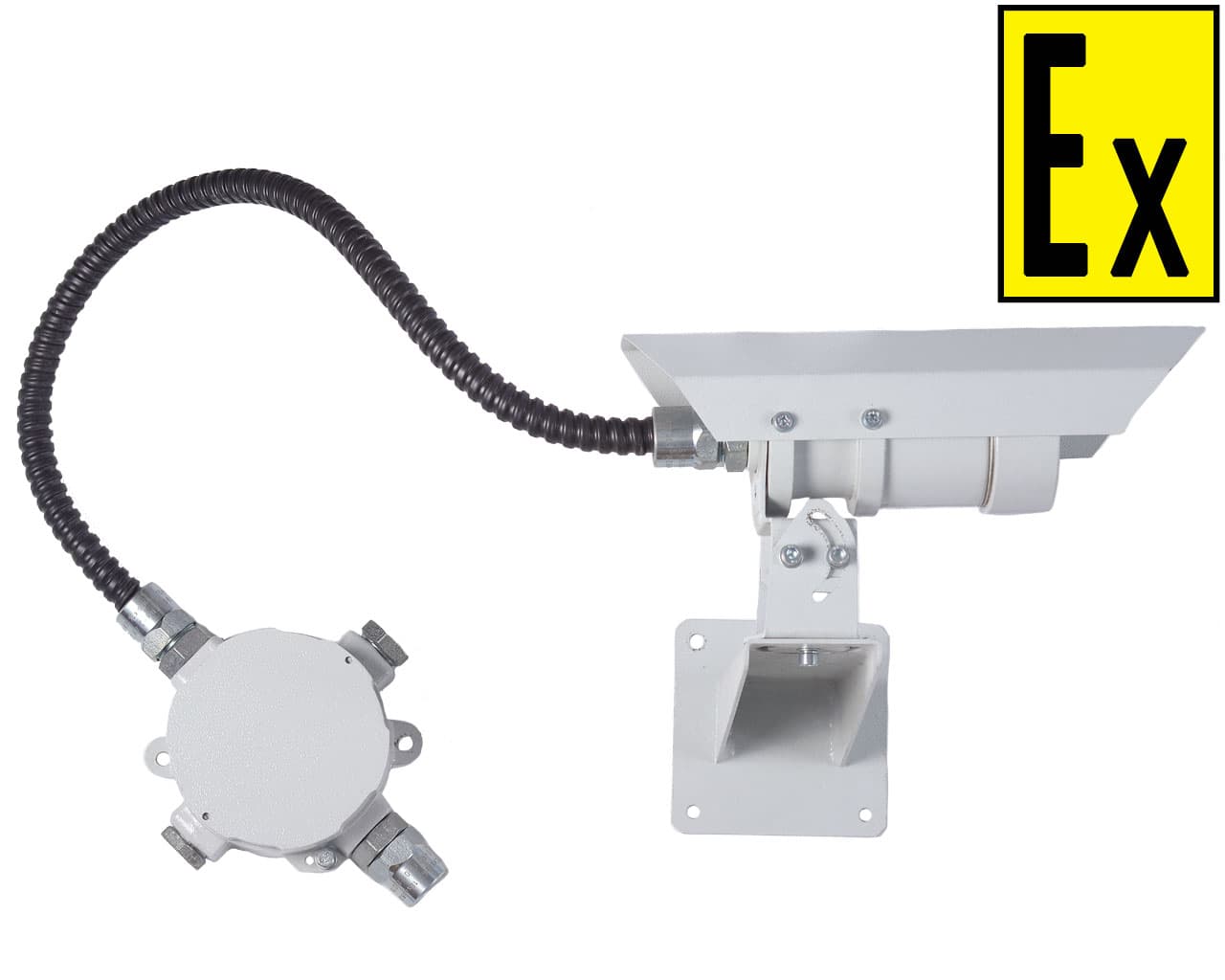

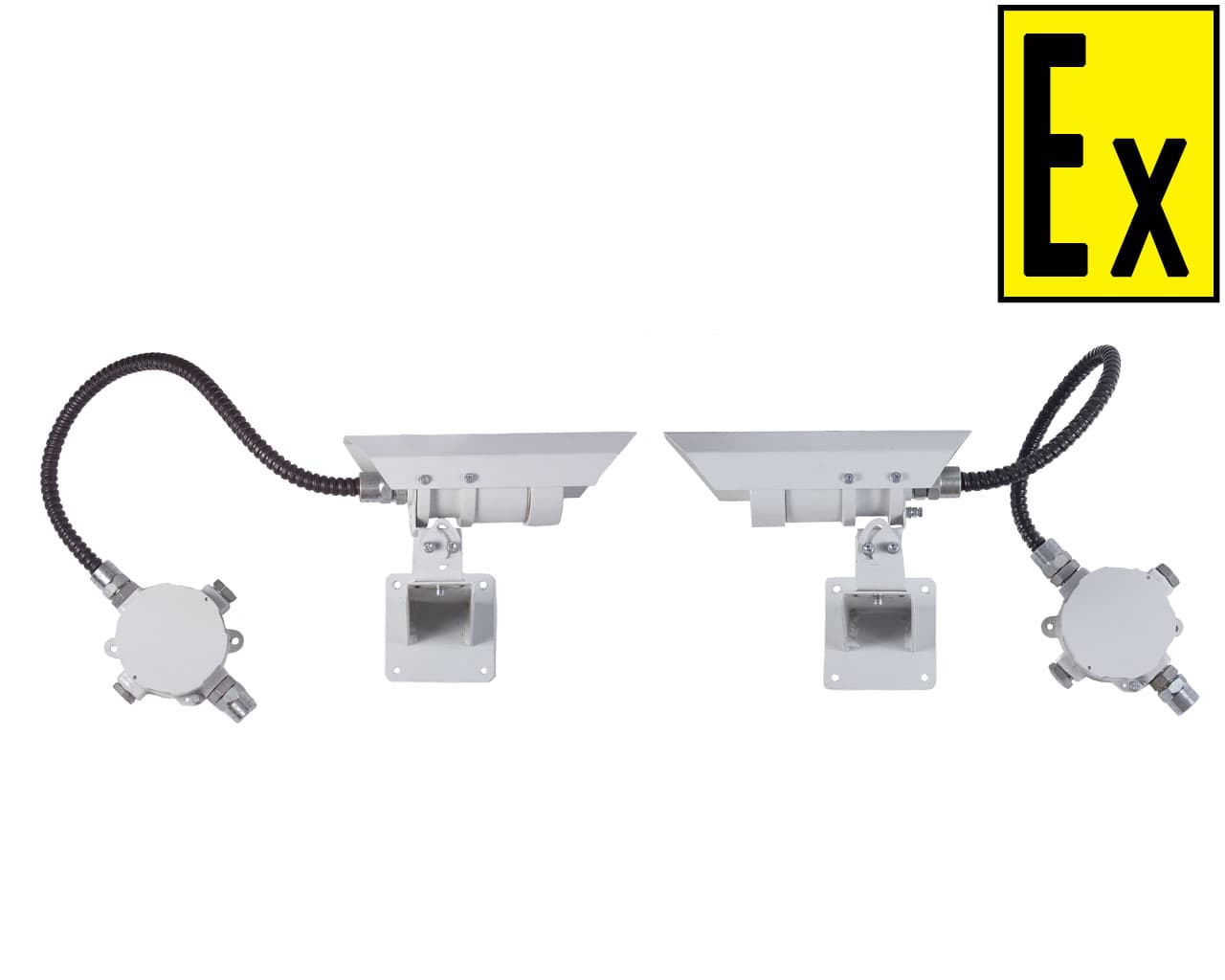

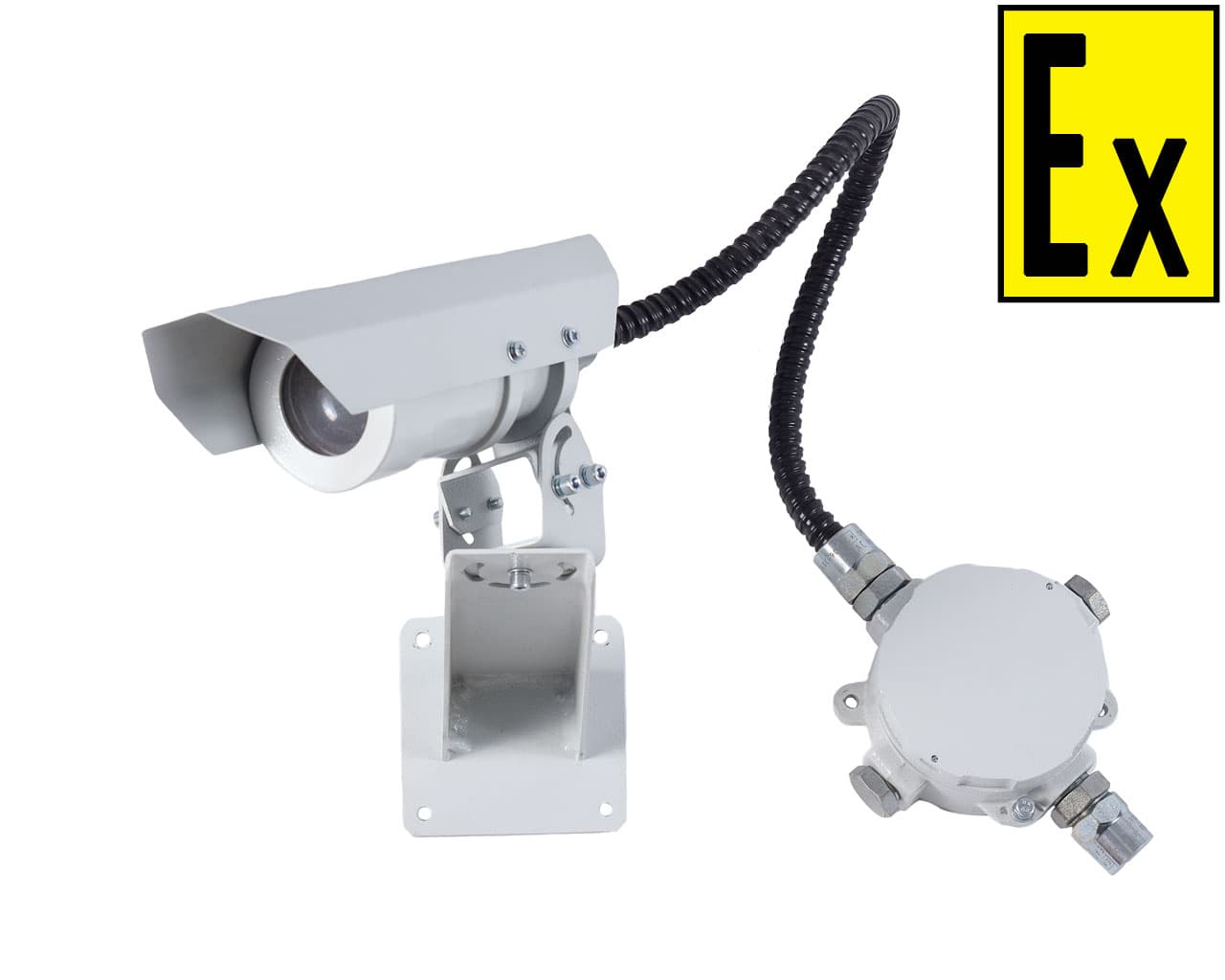

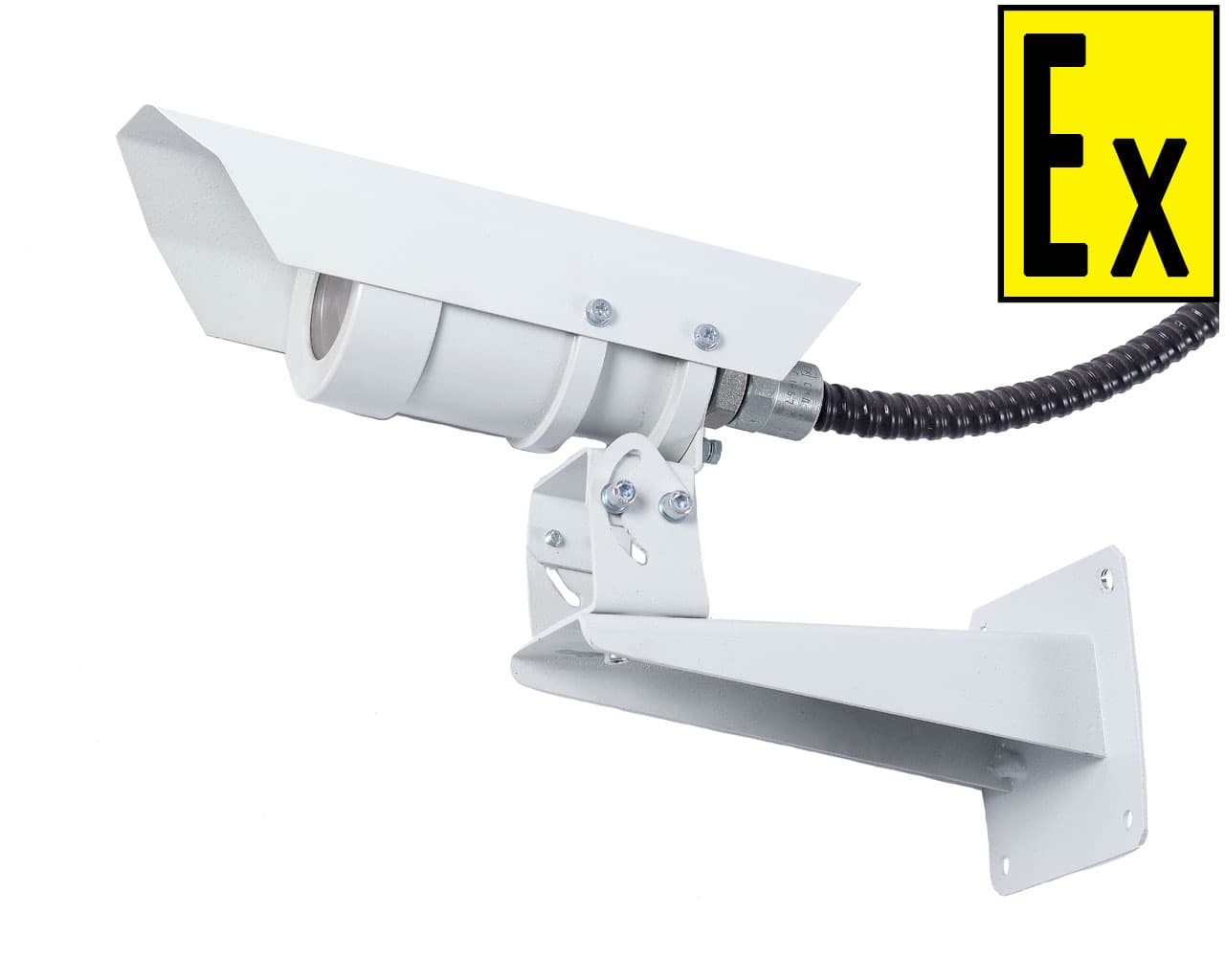

Извещатель состоит из излучателя и приемника инфракрасного излучения. Излучатель и приемник выпускаются с постоянно присоединенным кабелем, который подключается к соответствующему блоку коммутации. Контакты реле «Пожар» и «Неисправность» гальванически изолированы друг от друга и от линии питания. Извещатели включаются на замыкание (параллельно) в шлейф сигнализации. Способ подключения приемника: четырех-проводный с отдельной линией питания.

Извещатель поставляется с кабельными вводами различных исполнений:

для открытой прокладки кабеля (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2);
для прокладки присоединяемого кабеля в трубе G3/4 (Т-3/4);
для присоединения бронированного кабеля внешним диаметром до 18мм (Б);
для присоединения кабеля в металлорукаве РЗЦХ-15мм или 20мм (КМ15, КМ20).

Присоединительная резьба кабельных вводов G1/2. В коммутационную коробку может быть введен круглый кабель диаметром 8-12мм.
______________________________________________
Пример обозначения извещателя при заказе:

ИП212 Трион-Л2 МК	- Т-1/2
1	2
