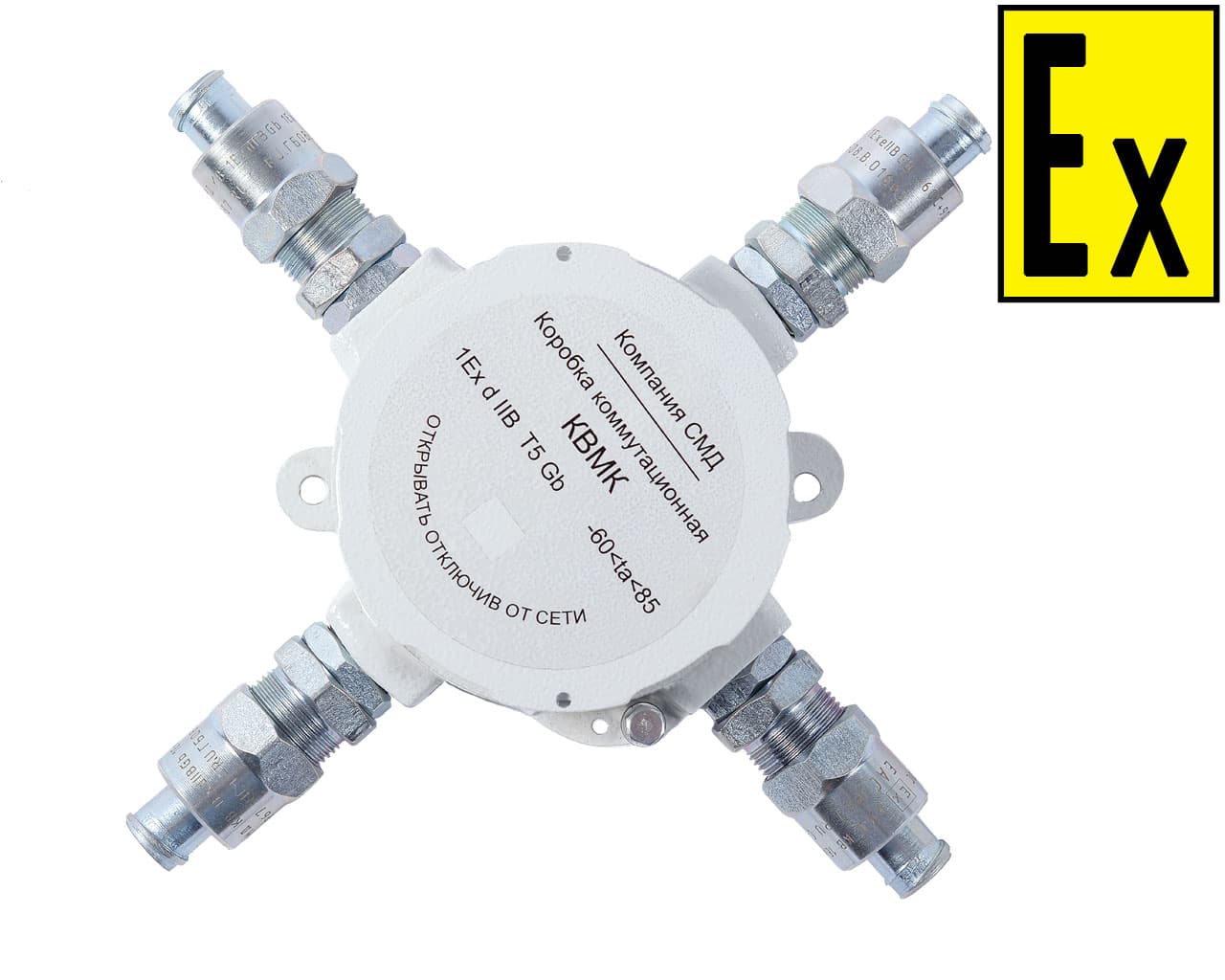

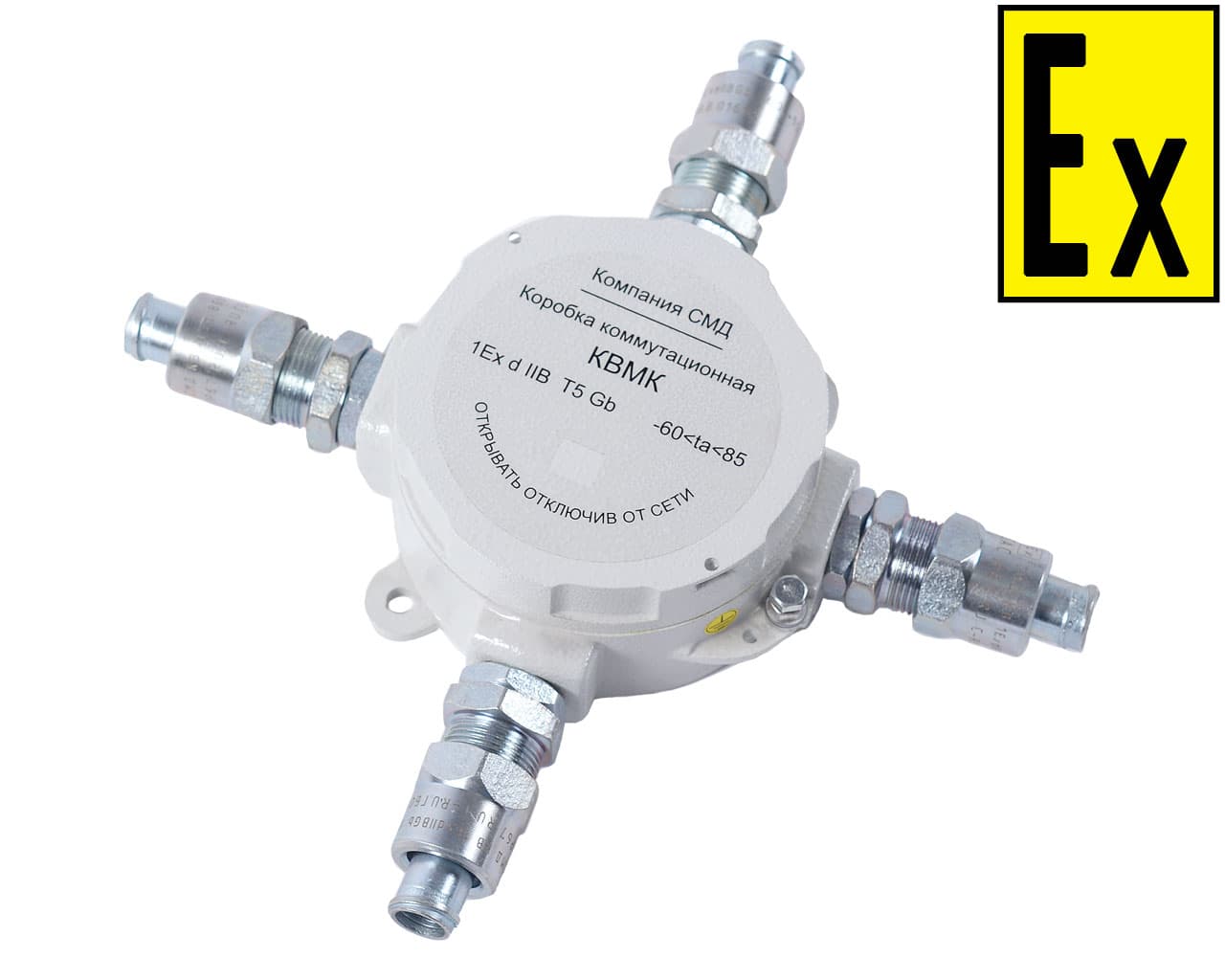

КВМК ТИП-А <br> 1ExdIIBT5Gb

Взрывозащищенные коробки предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах. Коробки служат для ввода бронированных, небронированных электрических кабелей круглого или плоского сечения и кабелей в металлорукаве.

Применяемый материал для изготовления коробок и Ex-компонентов – алюминиевый сплав или нержавеющая сталь.

Коробки обеспечены следующими видами взрывозащиты: ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".

Коробки имеют различные варианты взрывонепроницаемых соединений в соответствии с требованиями ГОСТ IEC 60079-1-2013, изготавливаются как сварным способом для нержавеющей стали, так и литьём для алюминиевого сплава. Смотровое окно располагаться на лицевой крышке корпуса.

Коробки относятся к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может использоваться во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIВ+Н2, IIC, пыли IIIC

Наименование серии	Наименование модели		Материал корпуса	Ex-маркировка по ГОСТ 31610.0-2014 (IEC 60079-0:2011)
Коробки коммутационные серии – КВМК.	КВМК 3.1 Exd-А - ХХХ… Х КВМК 3.1 Exd-Н - ХХХ… Х КВМК 4.1 Exd-А - ХХХ… Х КВМК 4.1 Exd-Н - ХХХ… Х		Нержавеющая сталь.	РВ Ex db I Mb X / Ex tb IIIС T80°C… T190°C Db X
			Нержавеющая сталь. Алюминиевый сплав.	1Ex db IIB T6… Т3 Gb X / Ex tb IIIС T80°C… T190°C Db X 1Ex db IIB+Н₂ T6… Т3 Gb X / Ex tb IIIС T80°C… T190°C Db X 1Ex db IIC T6… Т3 Gb Х / Ex tb IIIС T80°C… T190°C Db X
- На табличке обозначения оборудования должно указываться конкретный температурный класс для группы I (Т6/Т5/Т4/Т3) и группы II (Т80⁰С, Т90⁰С, Т130⁰С, Т190⁰С) исходя из Ex-маркировки. - Знак «Х» в конце наименования указывается габаритные размеры корпуса и габариты смотрового окна.
Коммутационная коробка серии - КВМК, модель: КВМК 3.1 Exd-A-ХХХ… Х, КВМК 3.1 Exd-Н-ХХХ… Х.
Маркировка взрывозащищенных коробок
Маркировка для нержавеющей стали для группы электрооборудования I, II и III			РВ Ex db I Mb X / 1Ex db IIC T6… Т3 Gb X / Ex tb IIIС T80°C… T190°C Db X
Маркировка для алюминиевого сплава для группы электрооборудования II и III			1Ex db IIC T6… Т3 Gb Х / Ex tb IIIС T80°C… T190°C Db Х
Маркировка взрывозащищенных оболочек.
Маркировка для нержавеющей стали для групп I, II и III			РВ Ex db I U / Ex db IIC U / Ex tb IIIС U
Маркировка для алюминиевого слава для групп II и III			Ex db IIC U / Ex tb IIIС U
Материал корпуса					нержавеющая сталь алюминиевый сплав
Материал корпуса для рудничного исполнения					нержавеющая сталь
Вид взрывонепроницаемого соединения					резьбовое соединение
Внутренний объем, см³					не более 2000
Степень защиты оболочки по ГОСТ 14254-2015					IP66/IP67
Температура окружающей среды в условиях эксплуатации					Т6 - от -60⁰C до +80⁰C Т5 - от -60⁰C до +95⁰C Т4 - от -60⁰C до +130⁰C Т3 - от -60⁰C до +180⁰C
Температурный класс по ГОСТ 31610.0-2014.					Т6, Т5, Т4, Т3
Климатическое исполнение					ХЛ (F), УХЛ (NF), ОМ (MU)
Коммутируемый ток, А - переменный ток - постоянный ток					не более 800 не более 800
Коммутируемое напряжение, В - переменный ток - постоянный ток					не более 1000 не более 1000
Габаритные размеры оболочки, мм					100х100х60мм – код в обозначении 101006 100х100х90мм – код в обозначении 101009
Наименование коммутационных коробок серии КВМК, тип:				Наименование оболочек серии СМД МК, тип:
Алюминиевый сплав		Нержавеющая сталь		Алюминиевый сплав		Нержавеющая сталь
КВМК 3.1 Exd-A-101006		КВМК 3.1 Exd-Н-101006		СМД МК 3.1 Exd-A-101006		СМД МК 3.1 Exd-Н-101006
КВМК 3.1 Exd-A-101009		КВМК 3.1 Exd-Н-101009		СМД МК 3.1 Exd-A-101009		СМД МК 3.1 Exd-Н-101009

Условное обозначение наименования, наносимое на маркировочную табличку:

КВМК	4	1	Exd	-А-	Х₁Х₂… Х_n	-Y₁Y₂… Y_n
1	2	3	4	5	6	7

Коммерческое наименование серии изделия:

КВМК – взрывозащищенная коммутационная коробка.

Модель корпуса.

3 – стандартный корпус; 4 – увеличенный корпус.

Тип взрывонепроницаемого соединения:

1 – резьбовое соединение.

Условное обозначение маркировки взрывозащиты:

Exd – "взрывонепроницаемые оболочки "d".

Материал корпуса:

А – алюминиевый сплав. Н – нержавеющая сталь.

Габаритные размеры корпуса
