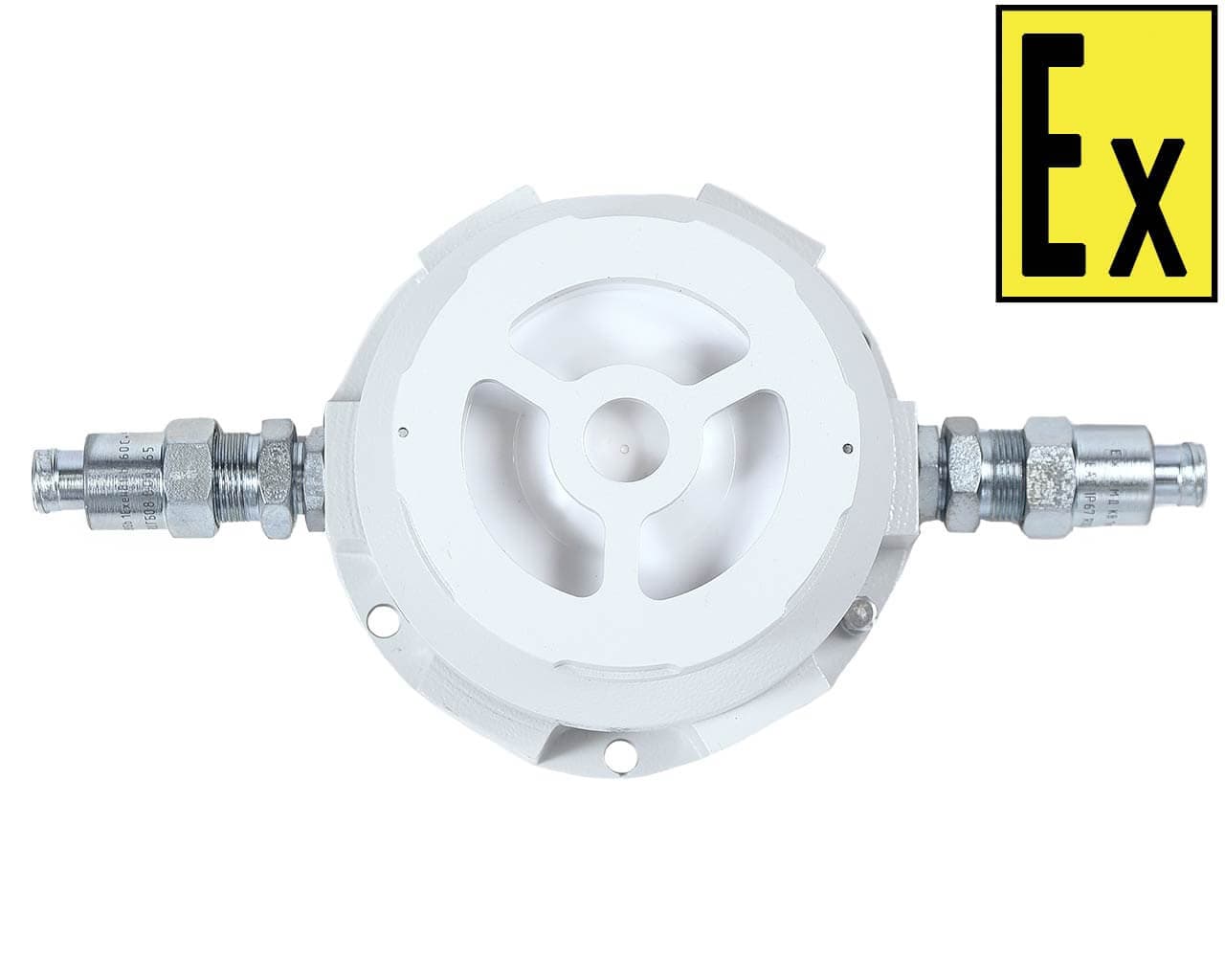

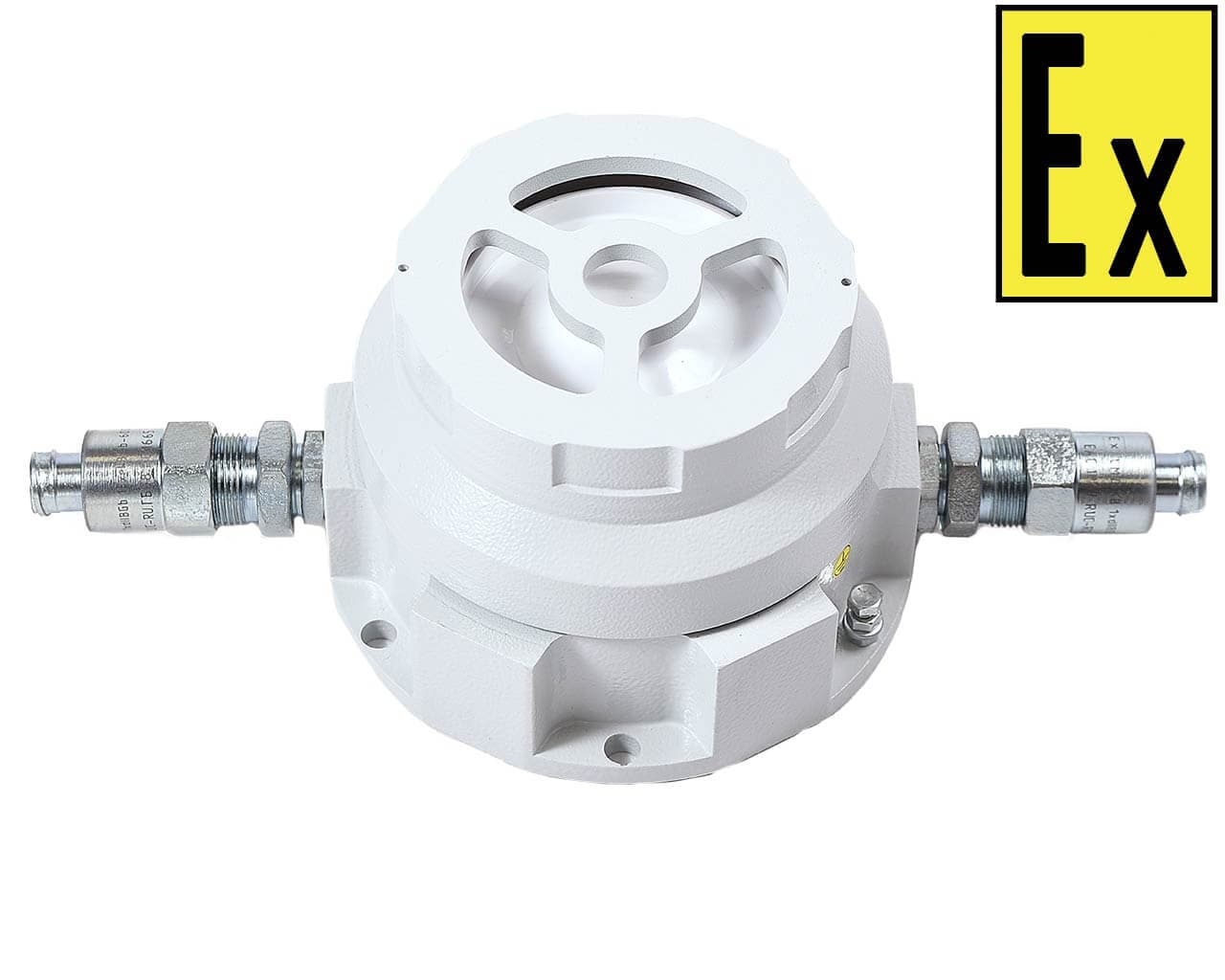

Оповещатели «Орбита МК М-З» предназначены для подачи тревожных звуковых сигналов в системах пожарной и охранной сигнализации, для привлечения внимания персонала в аварийных ситуациях в производстве. Оповещатели могут использоваться с любыми приемно-контрольными приборами пожарной и охранной сигнализаций. Вид и уровень взрывозащиты 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db по ГОСТ Р МЭК 60079-0-2011. Оповещатели могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011.
Оповещатели имеют две ступени оповещения и различные режимы работы независимо для каждой ступени. Переключение ступени оповещения осуществляется одним из двух способов:
Режим оповещения задается с помощью группы микропереключателей.
Оповещатели выпускаются с напряжением питания:
Отличительные особенности:
Посты комплектуются взрывозащищенными кабельными вводами серии КВ, KV ТУ 27.33.13-138-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров
Таблица 1
| Маркировка взрывозащиты |
1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, |
| Степень защиты оболочкой |
IP67 |
| Климатическое исполнение |
УХЛ1 |
| Диапазон температур эксплуатации |
-60С<Ta<+70С |
|
Напряжение питания: Орбита МК М-З Орбита МК М-З 220 |
10,8В - 27В dc ~220В+10%-15% ac 50Гц |
|
Ток потребления, не более: Орбита МК М З Орбита МК М З220 |
0,4Аdc 0,1Аac |
| Уровень звукового давления |
117±5 Дб |
| Количество ступеней сигнализации |
2 |
| Количество звуковых сигналов каждой ступени (см. таблицу 2) |
7 |
| Количество комбинаций звуковых сигналов |
42 |
| Выдержка времени авто-переключения на вторую ступень |
2 мин. |
| Материал корпуса |
Алюминиевый сплав Нержавеющая сталь |
| Габаритные размеры (ДхШхВ), мм, не более |
150 х 150 х 102,5 |
| Масса, не более: |
1,1 кг. |
Таблица 2
| Сигнал | Описание сигнала | Вид сигнала |
| 0 | нет звука | |
| 1 | сирена 2.3кГц, частотная модуляция ±10% с периодом 1Гц |  |
| 2 | сирена 2.3кГц, частотная модуляция ±10% с периодом 2Гц |  |
| 3 | трель 2.3кГц, частотная модуляция ±10% с периодом 7Гц |  |
| 4 | прерывистый 2.3кГц, период повторения 1Гц |  |
| 5 | прерывистый 2.3кГц, период повторения 2Гц |  |
| 6 | переключение частот 2..2.3кГц, период 2Гц |  |
| 7 | непрерывный с частотой 2.3кГц |  |
Режим работы выбирается пользователем самостоятельно с помощью dip-переключателей. Возможен одноступенчатый или двухступенчатый режимы. Вторая ступень включается автоматически через фиксированное время, или с помощью внешнего управляющего сигнала. Вид сигнала звукового оповещения выбирается пользователем независимо для каждой ступени с помощью dip-переключателей (Таблица 2).
Система обозначения при заказе:
| ОРБИТА МК М | З | 220 | – А – | К |
| 1 | 2 | 3 | 4 | 5 |
22.44.01.03184.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства ЕАЭС N RU Д-RU.PA01.B.12629/21. Декларация соответствия ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" ЕАЭС N RU Д-RU.PA01.B.48848/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Отказное решение № 21/06/0245 в сертификации ТР ТС 004/2011 "О безопасности низковольтного оборудования" Отказное решение № 21/06/0245 в сертификации ТР ТС 010/2011 "О безопасности машин и оборудования" ЕАЭС RU C-RU.ПБ74.B.00259/23. Сертификат соответствия ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ЕАЭС RU C-RU.АЖ58.B.02260/22. Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" Руководство по эксплуатации. ОПОВЕЩАТЕЛЬ ЗВУКОВОЙ ПОЖАРНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ОРБИТА МК М-З, ОРБИТА МК М-З-220В
