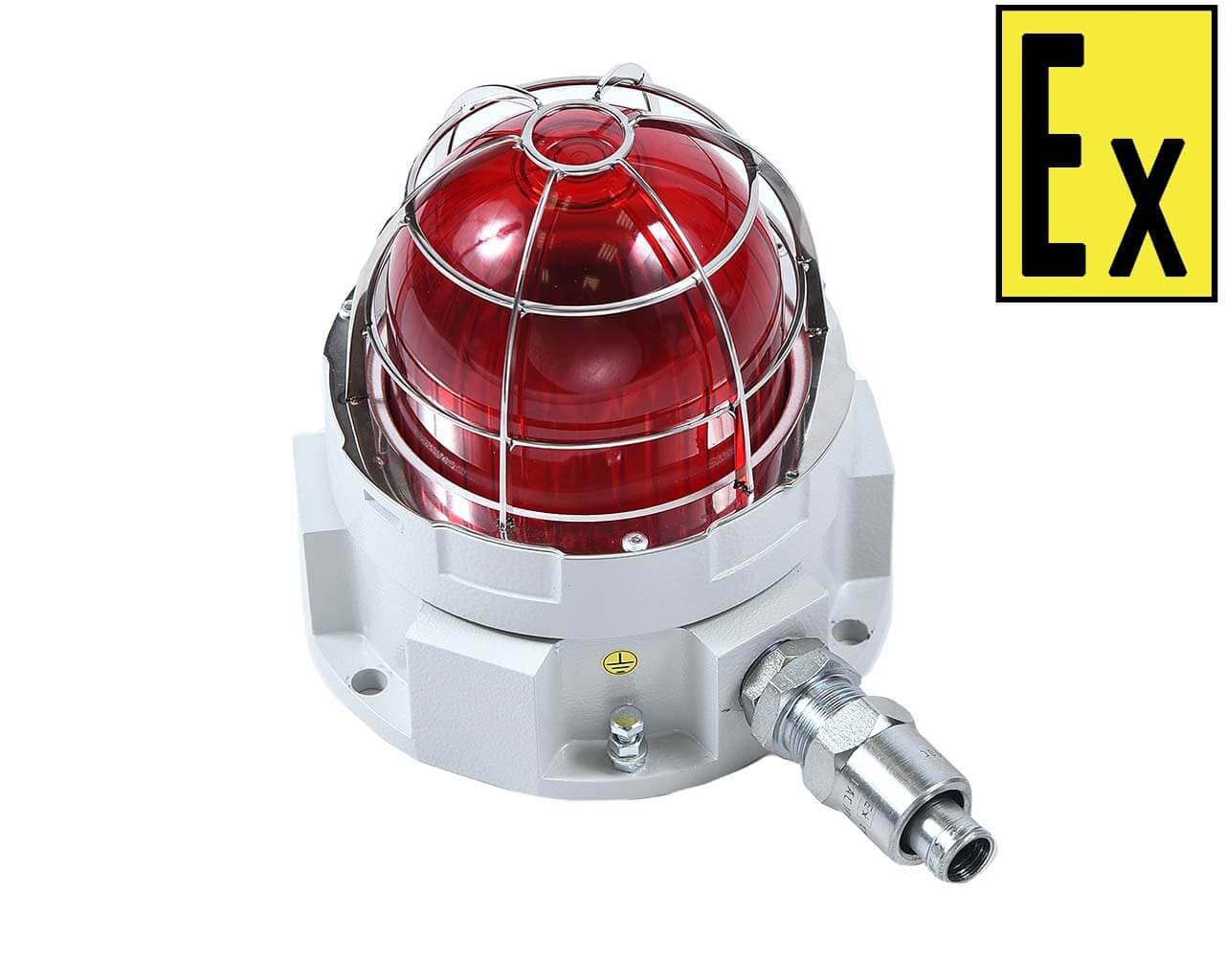

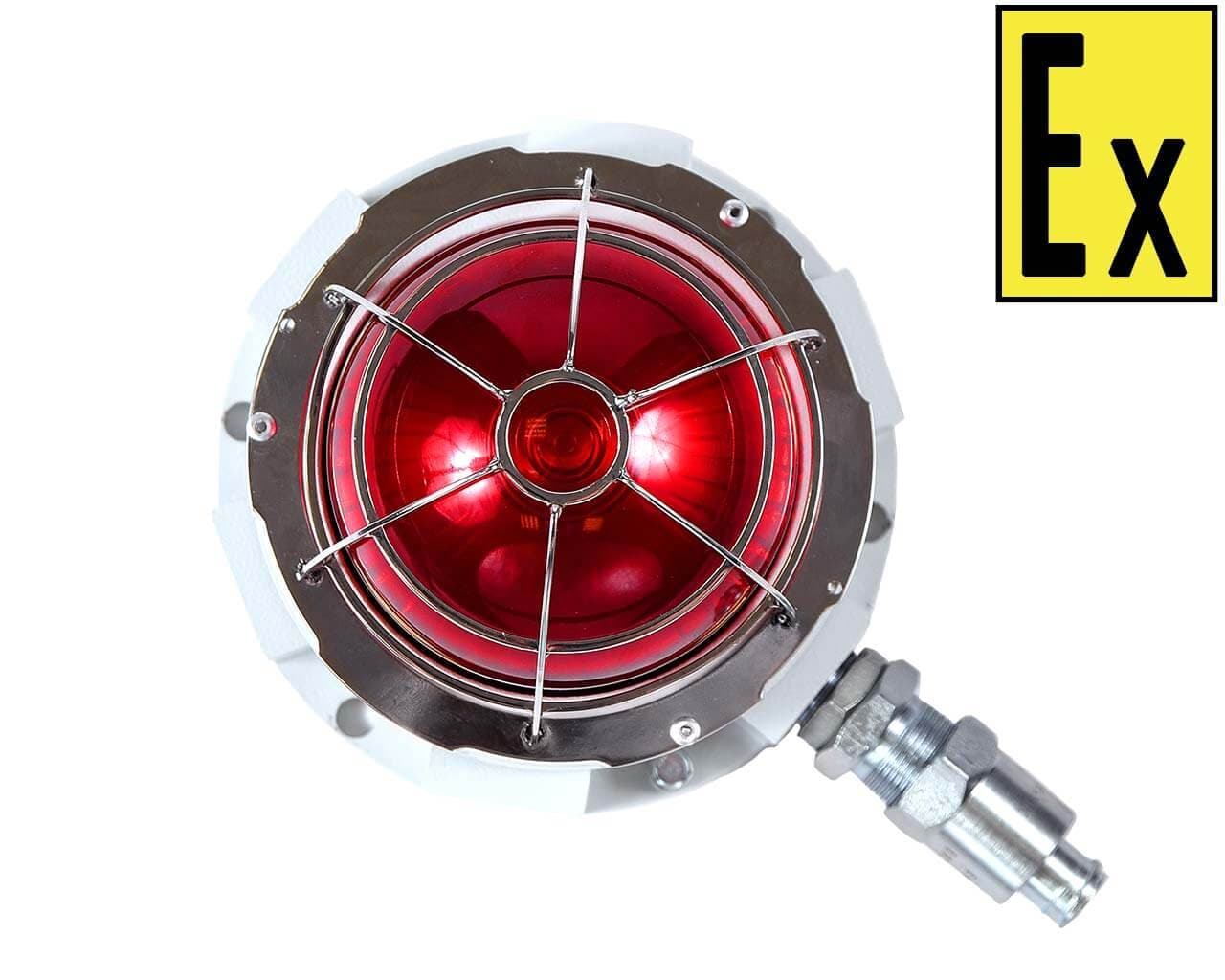

Оповещатели серии «Орбита МК М2 С» предназначены для подачи тревожных световых сигналов в системах пожарной и охранной сигнализации, а так же для индикации режимов работы оборудования и привлечения внимания персонала в аварийных ситуациях. Оповещатели могут использоваться с любыми приемно-контрольными приборами пожарной и охранной сигнализаций. Вид и уровень взрывозащиты 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db по ГОСТ Р МЭК 60079-0-2011. Оповещатели могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011.
Оповещатели отличаются напряжением питания:
Отличительные особенности:
Посты комплектуются взрывозащищенными кабельными вводами серии КВ, KV ТУ 27.33.13-138-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров
Режимы работы
| Оповещение | Режим | Параметры | |
| Световое | 1 ступень | строб – вспышки; строб – вспышки; мигание 1; мигание 2; мигание 3; мигание 4; постоянное; |
70 мсек с частотой 1.3Гц 70 мсек с частотой 2.6Гц частота 0.75Гц; частота 1.5Гц; частота 3Гц; частота 6Гц; постоянное горение; |
| 2 ступень | строб – вспышки; строб – вспышки; мигание 1; мигание 2; мигание 3; мигание 4 постоянное; |
70 мсек с частотой 1.3Гц 70 мсек с частотой 2.6Гц частота 0.75Гц; частота 1.5Гц; частота 3Гц; частота 6Гц; постоянное горение; |
Режим работы выбирается пользователем самостоятельно с помощью dip-переключателей. Возможен одноступенчатый или двухступенчатый режимы. Вторая ступень включается автоматически через фиксированное время – 3 мин, или с помощью внешнего управляющего напряжения. Вид сигнала оповещения выбирается пользователем независимо для каждой ступени с помощью dip-переключателей.
Возможны 7 режимов работы: мигание с частотами 0.75Гц, 1.5, 3, 6Гц; строб-вспышки 70мсек с частотой 1.3Гц; строб-вспышки 70мсек с частотой 2.6Гц; постоянное свечение. В режиме «строб» яркость в 2 раза превышает режимы постоянного свечения или мигания.
| Маркировка взрывозащиты |
1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, |
| Степень защиты оболочкой |
IP67 |
| Климатическое исполнение |
УХЛ1 |
| Диапазон температур эксплуатации |
-60С<Ta<+70С |
| Номинальное напряжение питания |
12 В - 24В постоянного тока; 220В переменного тока |
| Ток потребления, не более |
1,7Аdc; 0,12Aac |
| Режимы работы |
одноступенчатый двухступенчатый |
| Цвет светового оповещения |
Красный (по умолчанию); Зеленый; Желтый; Синий; Белый; |
| Тип источника света |
светодиод высокой яркости |
| Сила света, не менее |
300 Кд |
| Материал корпуса |
Алюминиевый сплав Нержавеющая сталь |
| Габаритные размеры (ДхШхВ), не более: |
290х150х150 |
| Масса, не более: алюминиевый сплав нержавеющая сталь |
2,5кг 5кг |
Система обозначения при заказе
| ОРБИТА МК М2 | С | - А - | К |
| 1 | 2 | 3 | 4 |
1 - серия извещателей;
2 - тип оповещения:
С – световое;
3 - материал корпуса:
А - алюминиевый сплав;
Н - коррозионностойкая сталь 12Х18Н10Т;
4 - тип штуцера:
Б - для бронированного кабеля с внешним проходным диаметром 12,5-20,9 мм;
Т3/4 - для прокладки кабеля в трубе с присоединительной резьбой G3/4-В, диаметр наружной изоляции кабеля 8 - 12 мм;
Т1/2 - для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 - 10 мм;
К - под кабель для открытой прокладки с диаметром наружной изоляции 6,5-13,9 мм;
КМ15 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-15мм;
КМ20 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-20мм.
22.44.01.03184.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства ЕАЭС N RU Д-RU.PA01.B.12629/21. Декларация соответствия ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" ЕАЭС N RU Д-RU.PA01.B.48848/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Отказное решение № 21/06/0245 в сертификации ТР ТС 004/2011 "О безопасности низковольтного оборудования" Отказное решение № 21/06/0245 в сертификации ТР ТС 010/2011 "О безопасности машин и оборудования" ЕАЭС RU C-RU.ПБ74.B.00259/23. Сертификат соответствия ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ЕАЭС RU C-RU.АЖ58.B.02260/22. Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" Руководство по эксплуатации. Оповещатель пожарный световой взрывозащищенный ОРБИТА МК М2 – С (СТРОБ)
