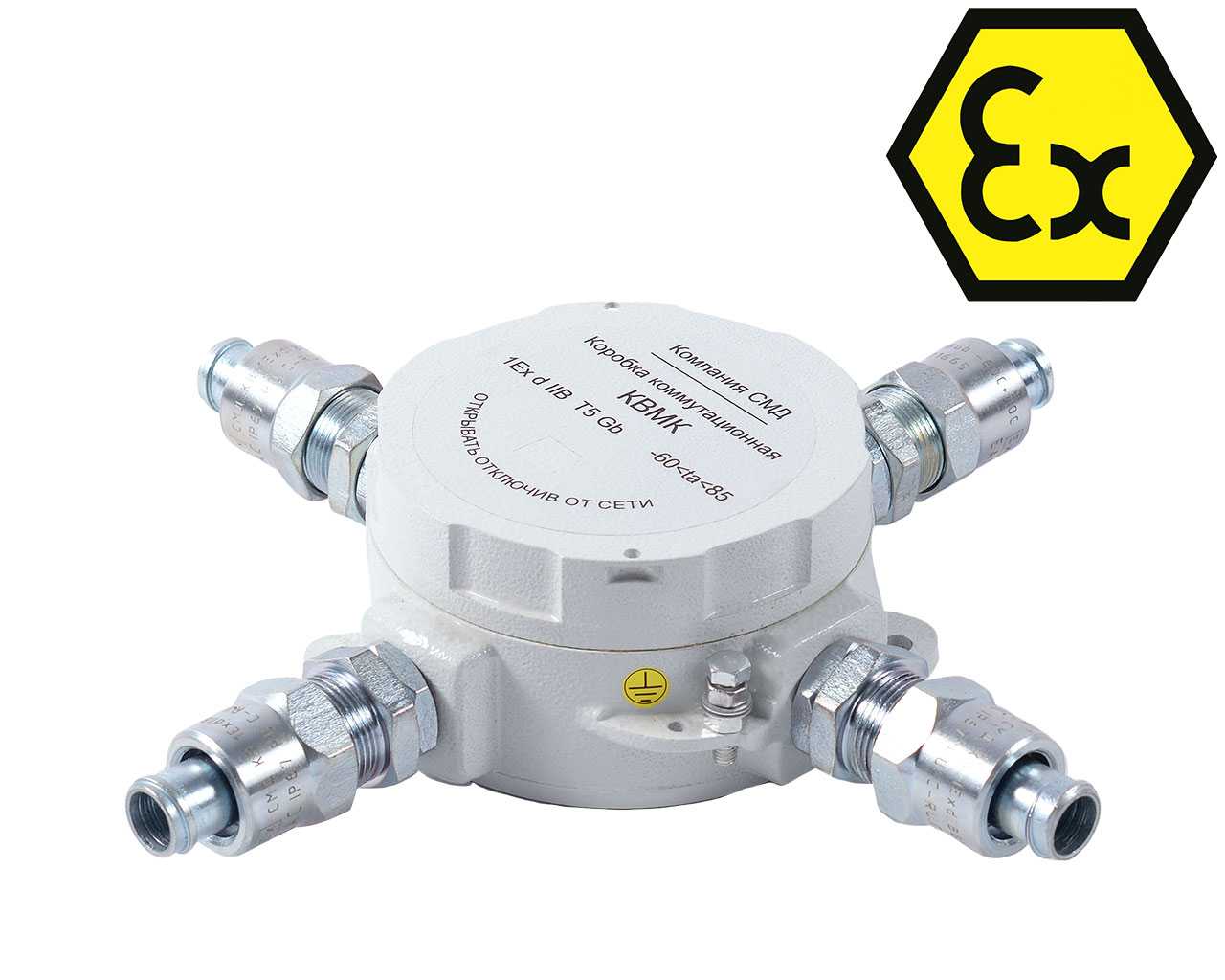

Оболочки серии – S моделей: SC, SI, SL, ST, SX, SCX, SIX, SLX, STX, SXX, SZ и SZX являются взрывонепроницаемыми оболочками и отвечают требованиям Директивы 2014/34/EU, EN 60079-0:2012/A11:2013 имеют вид взрывозащиты «d» по EN 60079-1:2014 и «t» по EN 60079-31:2014, предназначены для монтажа электротехнического оборудования в местах с риском возникновения взрывоопасной среды. Оболочки могут иметь различные варианты комплектации. Корпуса обеспечивают надежную защиту от внешних воздействий. Представленные оболочки являются наилучшим решением для расключения и прокладки кабеля. На внешней поверхности оболочки могут располагаться кабельные ввода, заглушки, дренажные устройства и т. п.
Взрывозащищенные оболочки различаются конструкцией корпуса, габаритными размерами, материалом корпуса и количеством отверстий для прокладки кабеля и последующего его расключения.
Оборудование, смонтированное на базе представленных взрывозащищенных оболочек, позволяет его отнести к электрооборудованию группы I, II и III, относится к категории М 2 (рудничное исполнение), 2G (газовые среды), 3D (полевые среды). Оборудование возможно размещать в зонах 2, 3, 21 и 22. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ и IIC, а также IIIА (горючие летучие частицы), IIIВ (непроводящая пыль) и IIIC (проводящая пыль).
Оболочки изготавливаются из следующих материалов: модели SC, SI, SL, ST, SX и SZ – алюминиевый сплав без содержания меди, SCX, SIX, SLX, STX, SXX и SZX – нержавеющая сталь. По технологии изготовления оболочки делятся на литые и сварные.
Законченное оборудование на базе оболочек может соответствовать следующему температурному классу: Т6, Т5, Т4, Т3. Выбирая температурный класс, следует учитывать рассеиваемую мощность оболочки, температуру эксплуатации и применяемое оборудование в качестве комплектующих.
Монтируя электрооборудование внутри оболочек должно соблюдаться следующие условия, что не менее 40% площадь поперечного сечения оболочки остается свободной, для беспрепятственного течения потока газа, чтобы не ограничивать развитие взрыва.
| Область применения | Материал | Наименование оболочек | Ex-маркировка по EN 60079-0:2012/A11:2013 |
| Для группы II и III | алюминиевый сплав без содержания меди; нержавеющая сталь. |
SC, SI, SL, ST, SX, SZ; SCX, SLX, STX, SXX, SZX. |
|
|
Для группы I и III |
нержавеющая сталь | SCX, SIX, SLX, STX, SXX, SZX. |
|
| SC, SI, SL, ST, SX, SZ; SCX, SIX, SLX, STX, SXX, SZX. |
||
| Материал корпуса | Алюминиевый сплав без содержания меди; Нержавеющая сталь. |
|
| Ex-маркировка |  II 2 G Ex db IIC T6, Т5, Т4 or T3 Gb; III 2 D Ex tb IIIC T80°C, Т95°C, Т130°C or T190°C Db. |
|
| Степень защиты оболочки, IP | IP66/67 | |
| Климатическое исполнение | F или NF или MU | |
| Температура эксплуатации | Т6 - from -60°C to +80°C Т5 - from -60°C to +95°C Т4 - from -60°C to +130°C Т3 - from -60°C to +180°C |
|
| Коммутируемый ток, А - переменный ток, не более - постоянный ток, не более |
150 750 |
|
| Коммутируемое напряжение, В - переменный ток, не более - постоянный ток, не более |
150 750 |
|
| Габаритные размеры оболочек, не более, мм | SC, SI, SL, ST, SX | SCX, SIX, SLX, STX, SXX |
| Ø100 х 59мм - код в обозначении 101006 Ø100 х 93мм - код в обозначении 101009 |
Ø100 х 62мм - код в обозначении 101006 Ø100 х 96мм - код в обозначении 101009 |
|
| SZ | SZX | |
| Ø 110 х 69мм – код в обозначении 111106 Ø 110 х 98мм – код в обозначении 111109 Ø 110 х 158мм – код в обозначении 111115 Ø 150 х 69мм – код в обозначении 151507 Ø 150 х 119мм – код в обозначении 151511 Ø 150 х 139мм – код в обозначении 151513 Ø 175 х 69мм – код в обозначении 171707 Ø 175 х 119мм – код в обозначении 171711 Ø 175 х 139мм – код в обозначении 171713 Ø 175 х 168мм – код в обозначении 171716 |
||
| SCX, SIX, SLX, STX, SXX, SZX. | ||
| Материал корпуса | Нержавеющая сталь | |
| Ex-маркировка | I M 2 Ex db I Mb; III 2 D Ex tb IIIC T80°C, Т95°C, Т130°C or T190°C Db. |
|
| Степень защиты оболочки, IP | IP66/67 | |
| Климатическое исполнение | F или NF или MU | |
| Температура эксплуатации | Т6 - from -60°C to +80°C Т5 - from -60°C to +95°C Т4 - from -60°C to +130°C Т3 - from -60°C to +180°C |
|
| Коммутируемый ток, А - переменный ток, не более - постоянный ток, не более |
150 750 |
|
| Коммутируемое напряжение, В - переменный ток, не более - постоянный ток, не более |
150 750 |
|
| Габаритные размеры оболочек, не более, мм | SCX, SIX, SLX, STX, SXX | SZX |
| Ø100 х 62мм - код в обозначении 101006 Ø100 х 96мм - код в обозначении 101009 |
Ø 110 х 69мм – код в обозначении 111106 Ø 110 х 98мм – код в обозначении 111109 Ø 110 х 158мм – код в обозначении 111115 Ø 150 х 69мм – код в обозначении 151507 Ø 150 х 119мм – код в обозначении 151511 Ø 150 х 139мм – код в обозначении 151513 Ø 175 х 69мм – код в обозначении 171707 Ø 175 х 119мм – код в обозначении 171711 Ø 175 х 139мм – код в обозначении 171713 Ø 175 х 168мм – код в обозначении 171716 |
|
Обозначение при заказе.
| SL | X | - X1X2… Xn |
| 1 | 2 | 3 |
Enclosure Series: SLX - 101006.
модель – SC
модель – SL
модель – SI
модель – ST
модель – SX
Рис. 1а. Общий вид оболочек SC, SI, SL, ST, SX в корпусе из алюминиевого сплава с вариантами расположения резьбовых отверстий под кабельные вводы.
модель – SCX
модель – SIX
модель – SLX
модель – STX
модель – SXX
Рис. 1б. Общий вид оболочек SCX, SIX, SLX, STX, SXX в корпусе из нержавеющей стали с вариантами расположения резьбовых отверстий под кабельные вводы.
Вариант I
Вариант II
Вариант III
Вариант IV
Вариант V
Вариант VI
Рис. 2. Общий вид оболочек SXX и SZX в корпусе из алюминиевого сплава или нержавеющей стали с вариантами расположения резьбовых отверстий под кабельные вводы.
II 2 G Ex db IIC T6, Т5, Т4, T3 Gb;
