EJB
EJB

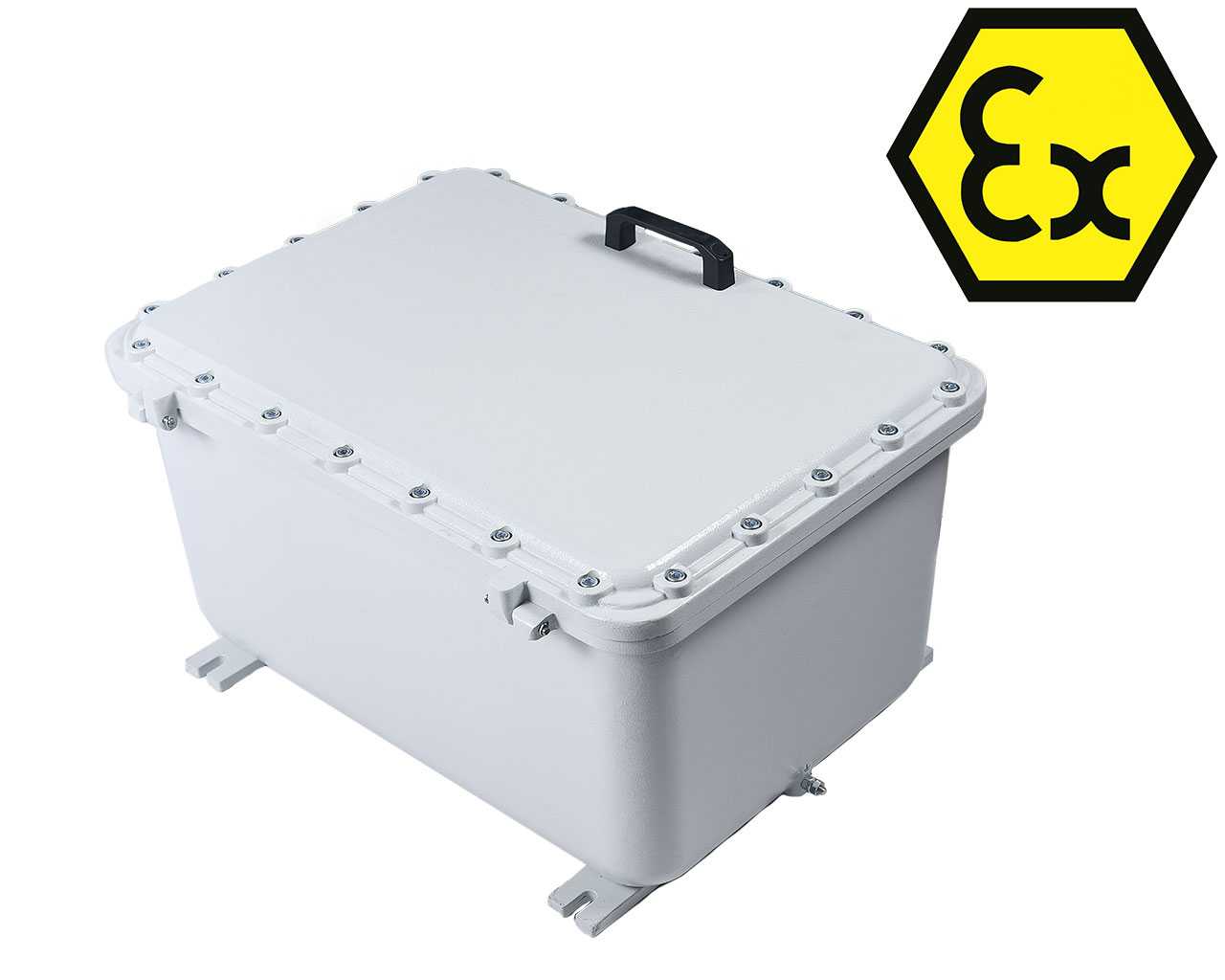

Оболочки серии – EJB и EJBX являются взрывонепроницаемыми оболочками и отвечают требованию директивы 2014/34/EU, EN 60079-0:2012/A11:2013 имеют вид взрывозащиты «d» по EN 60079-1:2014 и «t» по EN 60079-31:2014, предназначены для монтажа электротехнического оборудования в местах с риском возникновения взрывоопасной среды. Оболочки могут иметь различные варианты комплектации, обеспечивая надежную защиту встраиваемых приборов, клемм, аппаратов, проводов и т. п. от внешнего воздействия. Представленные оболочки являются наилучшим решением для последующей сборки законченного оборудования. На внешней поверхности оболочки могут располагаться кабельные ввода, дренажные устройства, элементы управления, лампы индикации, смотровые окна и т. д.

Взрывозащищенные оболочки различаются конструкцией корпуса, габаритными размерами, материалом корпуса, наличием смотрового окна и способом, обеспечивающим взрывонепронецаемость.

Оборудование, смонтированное на базе представленных взрывозащищенных оболочек, позволяет его отнести к электрооборудованию группы I, II и III, относится к категории 2М (рудничное исполнение), 2G (газовые среды), 3D (полевые среды). Оборудование возможно размещать в зонах 2, 3, 21 и 22. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIB+Н2, IIC, а также IIIА (горючие летучие частицы), IIIВ (непроводящая пыль), IIIC (проводящая пыль).

Оболочки изготавливаются из следующих материалов: EJB – алюминиевый сплав без содержания меди, EJBX – нержавеющая сталь. По технологии изготовления оболочки делятся на литые и сварные.

Законченное оборудование на базе оболочек может соответствовать следующему температурному классу: Т6, Т5, Т4, Т3. Выбирая температурный класс, следует учитывать рассеиваемую мощность оболочки, температуру эксплуатации и применяемое оборудование в качестве комплектующих.

Монтируя электрооборудование внутри оболочек должно соблюдаться следующие условия, что не менее 20% для подгруппы IIА, IIB и 40%, а для подгруппы IIC площадь поперечного сечения оболочки остается свободной, для беспрепятственного течения потока газа, чтобы не ограничивать развитие взрыва.

Область применения Материал Наименование оболочек Ex-маркировка по
EN 60079-0:2012/A11:2013
Для группы II и III Алюминиевый сплав без содержания меди;
нержавеющая сталь.

EJB и EJBX

Знак директивы ЕС II 2G Ex db IIB T6, Т5, Т4, T3 Gb;
Знак директивы ЕС II 2G Ex db IIB+H2 T6, Т5, Т4, T3 Gb;
Знак директивы ЕС II 2G Ex db IIC T6, Т5, Т4, T3 Gb;
Знак директивы ЕС III 2D Ex tb IIIC T800C, Т950C, Т1300C, T1900C Gb.
Для группы I и III Нержавеющая сталь.

EJBX

Знак директивы ЕС I 2M Ex db I Mb;
Знак директивы ЕС III 2D Ex tb IIIC T800C, Т950C, Т1300C, T1900C Gb.



EJB и EJBX

Материал корпуса

Алюминиевый сплав без содержания меди

Нержавеющая сталь

Ex-маркировка

Знак директивы ЕС II 2G Ex db IIB T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2G Ex db IIB+H2 T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2G Ex db IIC T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2D Ex db IIIC T800C, Т950C, Т1300C, T1800C Gb.

Степень защиты оболочки, IP

IP66/IP67/IP69

Климатическое исполнение

F или NF или MU

Температура эксплуатации

Т6 - from -600C to +800C

Т5 - from -600C to +950C

Т4 - from -600C to +1300C

Т3 - from -600C to +1800C

Коммутируемый ток, А
- переменный ток, не более
- постоянный ток, не более


800
800

Коммутируемое напряжение, В
- переменный ток, не более
- постоянный ток, не более


1000
1000

Габаритные размеры оболочек, не более, мм

120x120x92 - designation code 121209;

106х161х94 - designation code 101609;

118х204х94 - designation code 112009;

284x184x117 - designation code 281811;

304x204x211 - designation code 302021;

335x335x210 - designation code 333321;

425x225x210 - designation code 422221;

364х284х275 - designation code 362827;

364х284х215 - designation code 362821;

420x320x295 - designation code 423229;

420x320x220 - designation code 423222;

460x460x213 - designation code 464621;

465x465x265 - designation code 464626;

576x396x268 - designation code 573926;

576x396x315 - designation code 573931;

650x450x335 - designation code 654533;

650x450x265 - designation code 654526;

723x523x359 - designation code 725235;

723x523x249 - designation code 725224;

891x671x455 - designation code 896745;

891x671x355 - designation code 896735;

1045x588x389 - designation code 1045839;

1070x770x404 - designation code 1077740.

Габаритные размеры смотрового окна,
не более, мм.

50х30х12mm - designation code 00503;

50x50x12mm - designation code 00505;

65х65х15mm - designation code 00606;

150x80x15mm - designation code 01508;

155x155x19mm - designation code 01515;

250x80x15mm - designation code 02508;

150x250x19mm - designation code 01525;

200х300х19mm - designation code 02030;

250x150x19mm - designation code 02515;

260x100x19mm - designation code 02610;

300х200х19mm - designation code 03020.

EJB and EJBX

Материал корпуса

Алюминиевый сплав без содержания меди

Нержавеющая сталь

Ex-маркировка

Знак директивы ЕС II 2G Ex db IIB T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2G Ex db IIB+H2 T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2G Ex db IIC T6, Т5, Т4, T3 Gb;

Знак директивы ЕС II 2D Ex db IIIC T800C, Т950C, Т1300C, T1800C Gb.

Степень защиты оболочки, IP

IP66/IP67/IP69

Климатическое исполнение

F или NF или MU

Температура эксплуатации

Т6 - from -600C to +800C

Т5 - from -600C to +950C

Т4 - from -600C to +1300C

Т3 - from -600C to +1800C

Коммутируемый ток, А
- переменный ток, не более
- постоянный ток, не более


800
800

Коммутируемое напряжение, В
- переменный ток, не более
- постоянный ток, не более


1000
1000

Габаритные размеры оболочек, не более, мм

120x120x92 - designation code 121209;

106х161х94 - designation code 101609;

118х204х94 - designation code 112009;

284x184x117 - designation code 281811;

304x204x211 - designation code 302021;

335x335x210 - designation code 333321;

425x225x210 - designation code 422221;

364х284х275 - designation code 362827;

364х284х215 - designation code 362821;

420x320x295 - designation code 423229;

420x320x220 - designation code 423222;

460x460x213 - designation code 464621;

465x465x265 - designation code 464626;

576x396x268 - designation code 573926;

576x396x315 - designation code 573931;

650x450x335 - designation code 654533;

650x450x265 - designation code 654526;

723x523x359 - designation code 725235;

723x523x249 - designation code 725224;

891x671x455 - designation code 896745;

891x671x355 - designation code 896735;

1045x588x389 - designation code 1045839;

1070x770x404 - designation code 1077740.

Габаритные размеры смотрового окна,
не более, мм.

50х30х12mm - designation code 00503;

50x50x12mm - designation code 00505;

65х65х15mm - designation code 00606;

150x80x15mm - designation code 01508;

155x155x19mm - designation code 01515;

250x80x15mm - designation code 02508;

150x250x19mm - designation code 01525;

200х300х19mm - designation code 02030;

250x150x19mm - designation code 02515;

260x100x19mm - designation code 02610;

300х200х19mm - designation code 03020.

  Обозначение при заказе.

EJBX, X X1X2… Xn - Y
1 2 3 4
  1. Наименование серии корпуса
  2. Материал корпуса
    без знака – алюминиевый сплав без содержания меди;
    знак X – нержавеющая сталь;
  3. Краткое обозначение типа (размер) корпуса
    Обозначение в соответствии с таблицей размеров;
  4. Краткое обозначение размера окна
    Обозначение в соответствии с таблицей размеров.

Пример обозначения: Series EJBX - 896735 - 03020.
