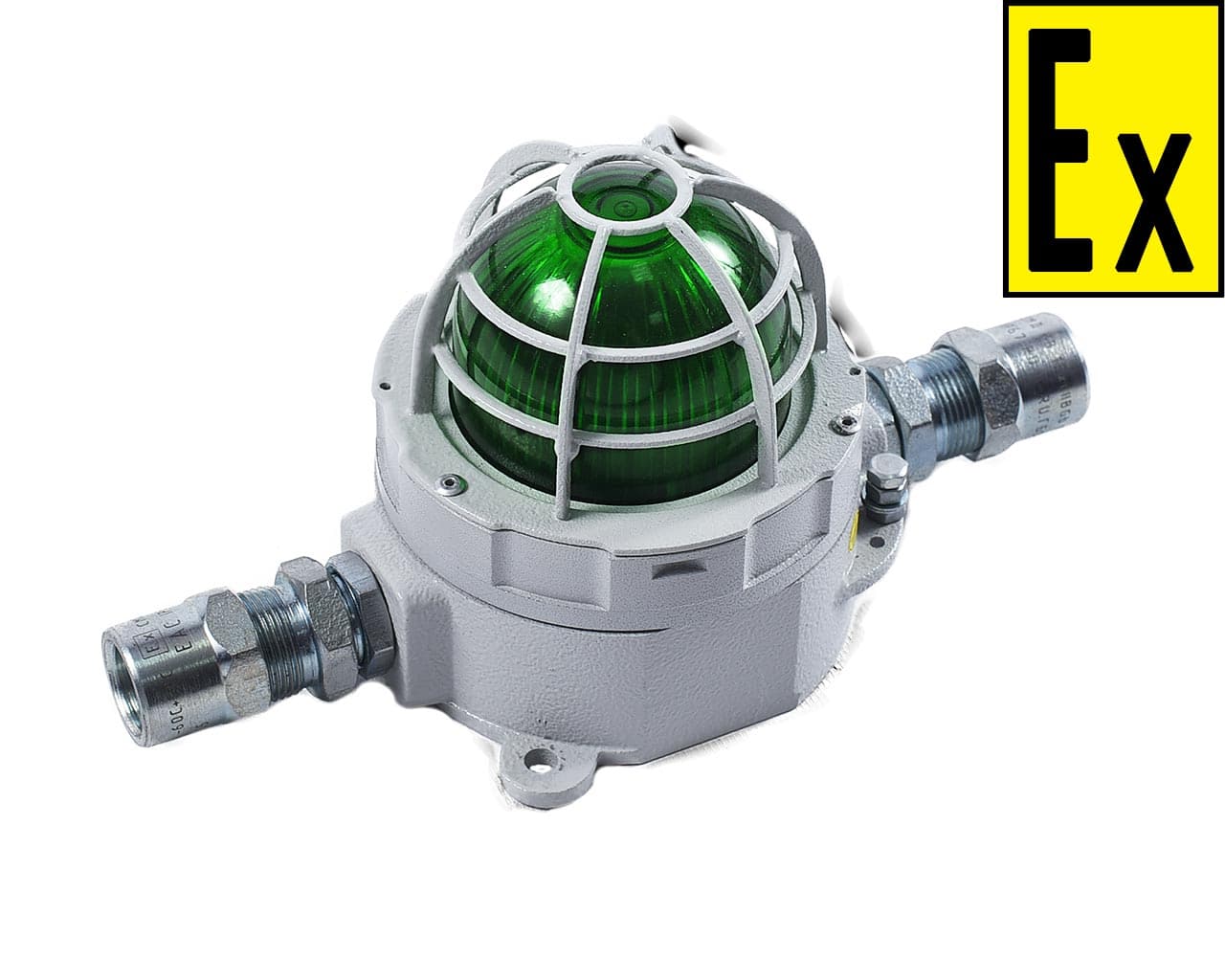

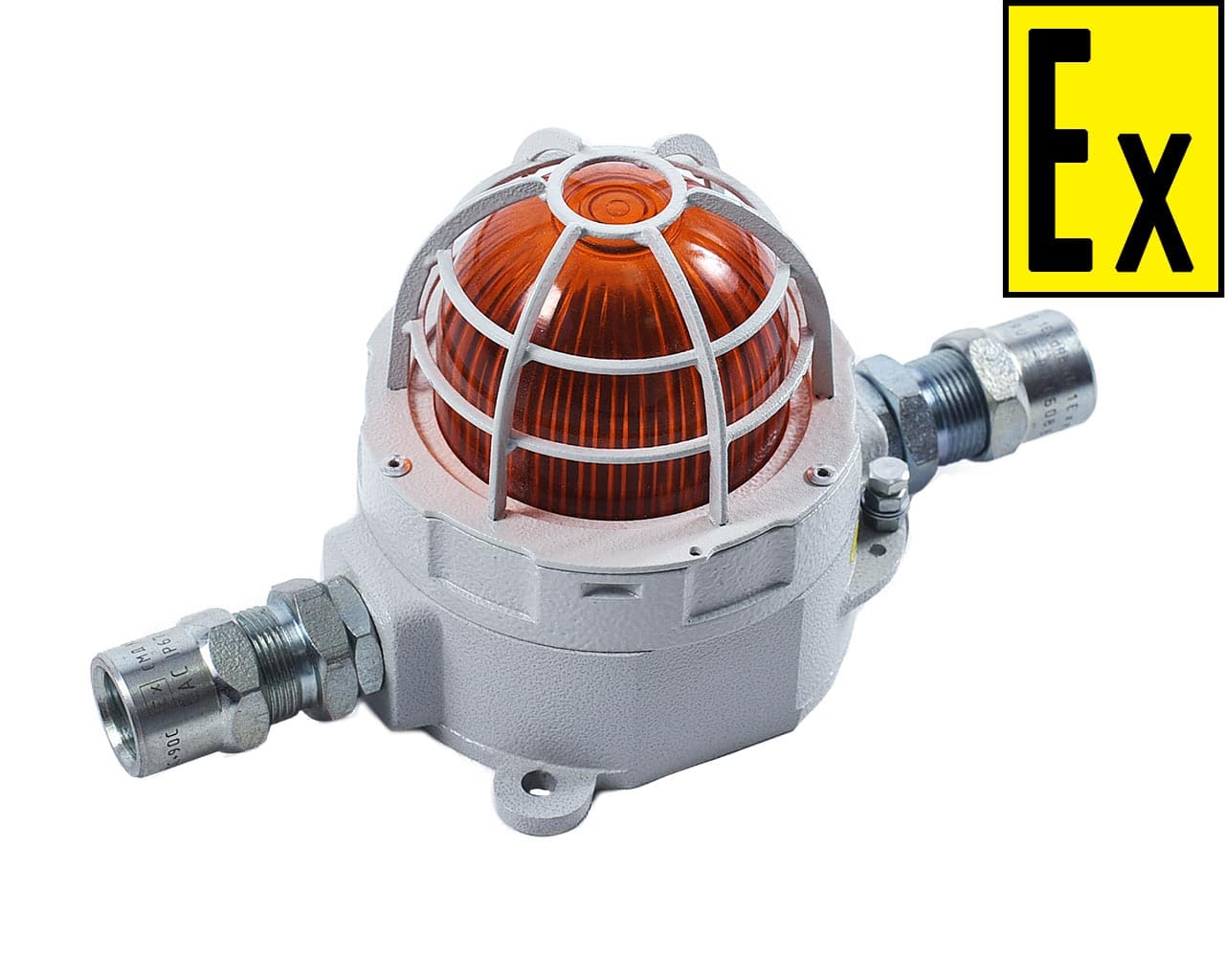

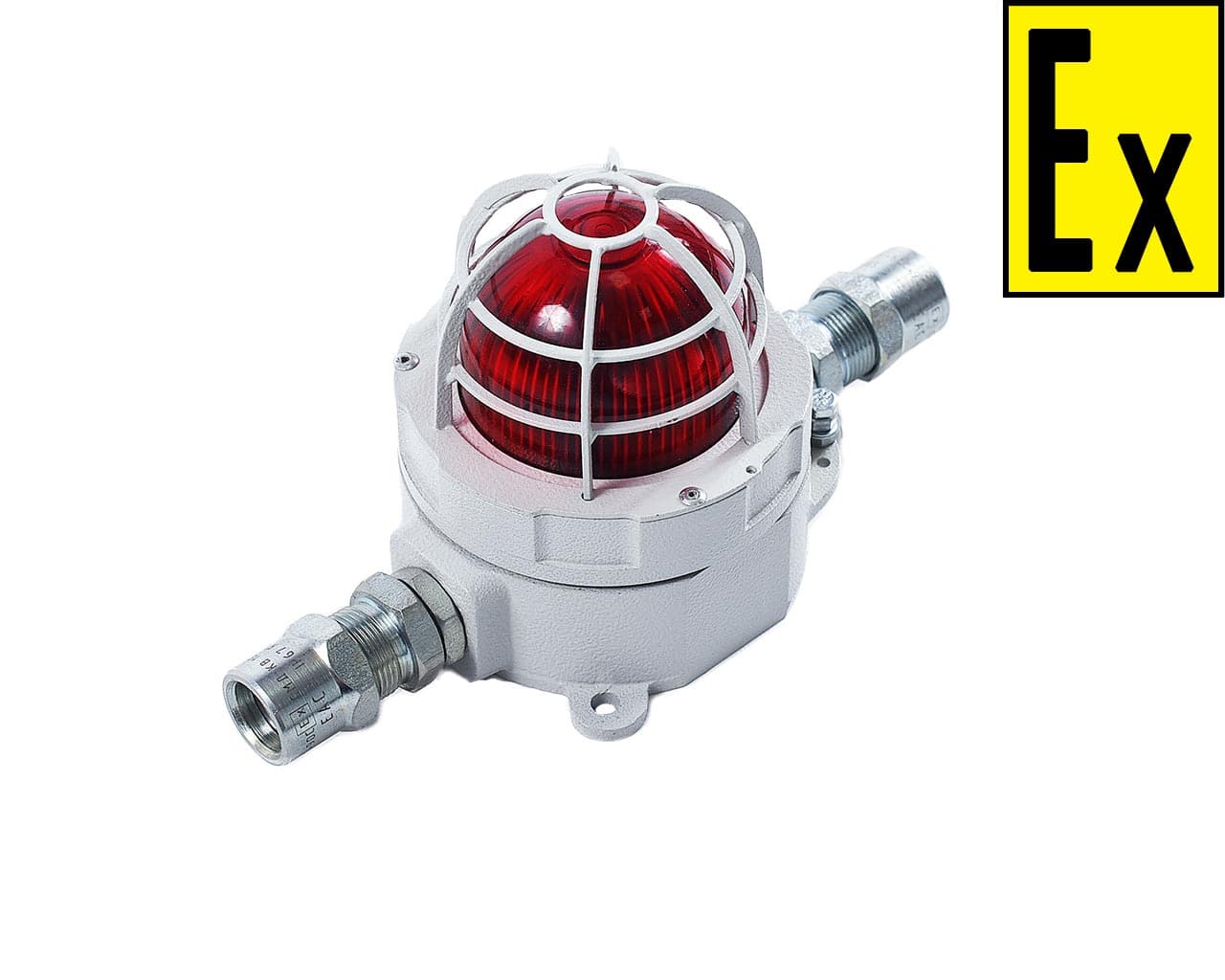

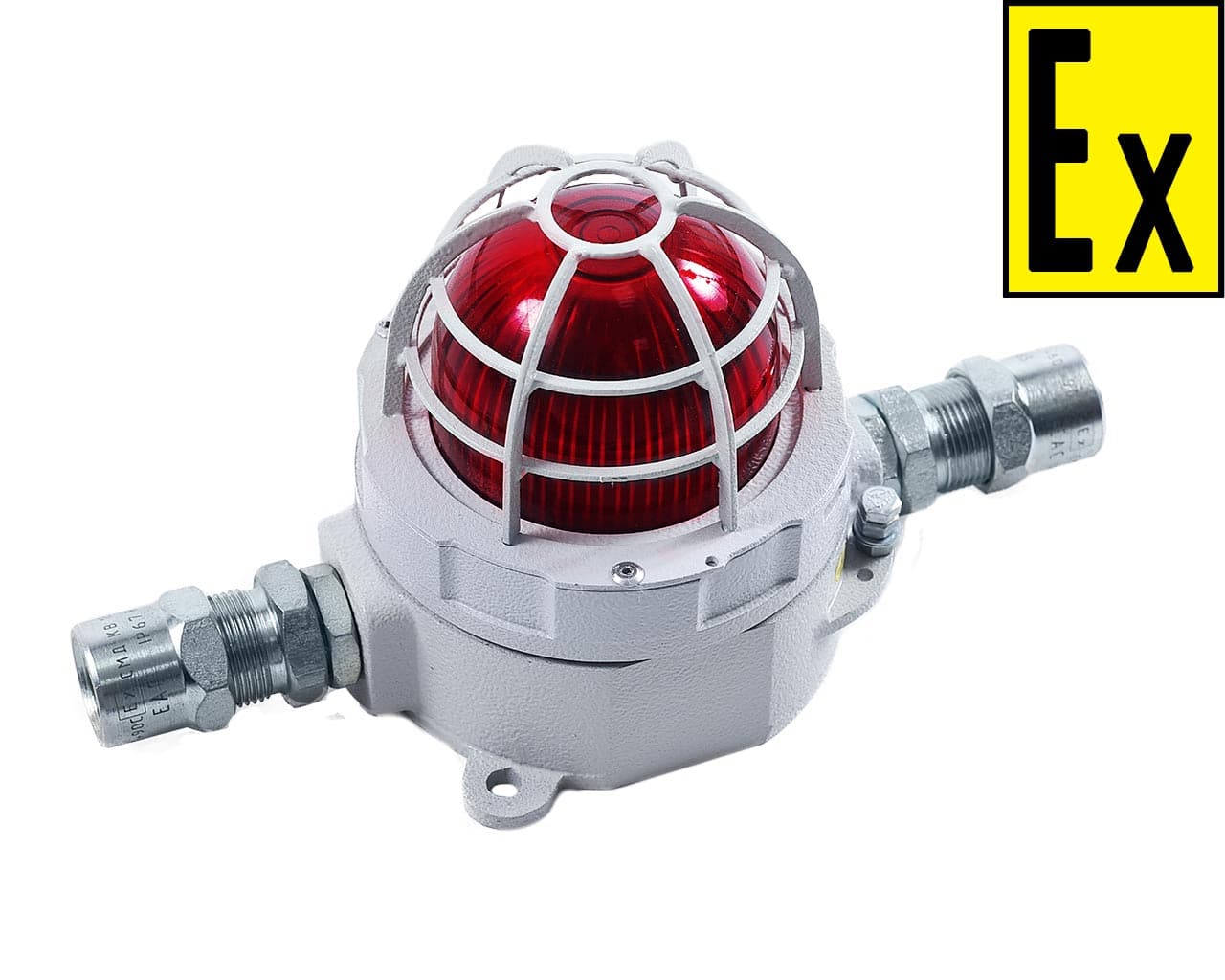

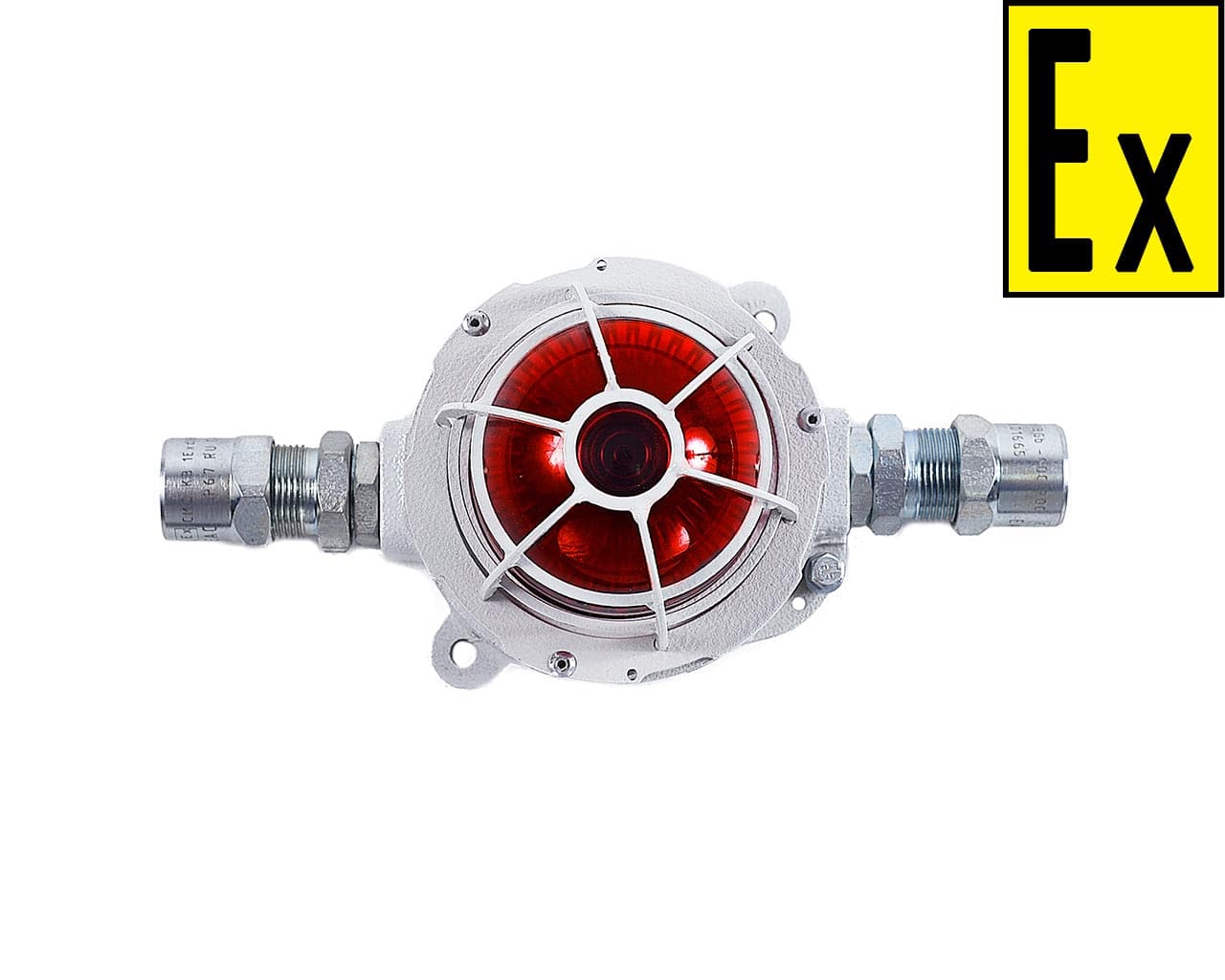

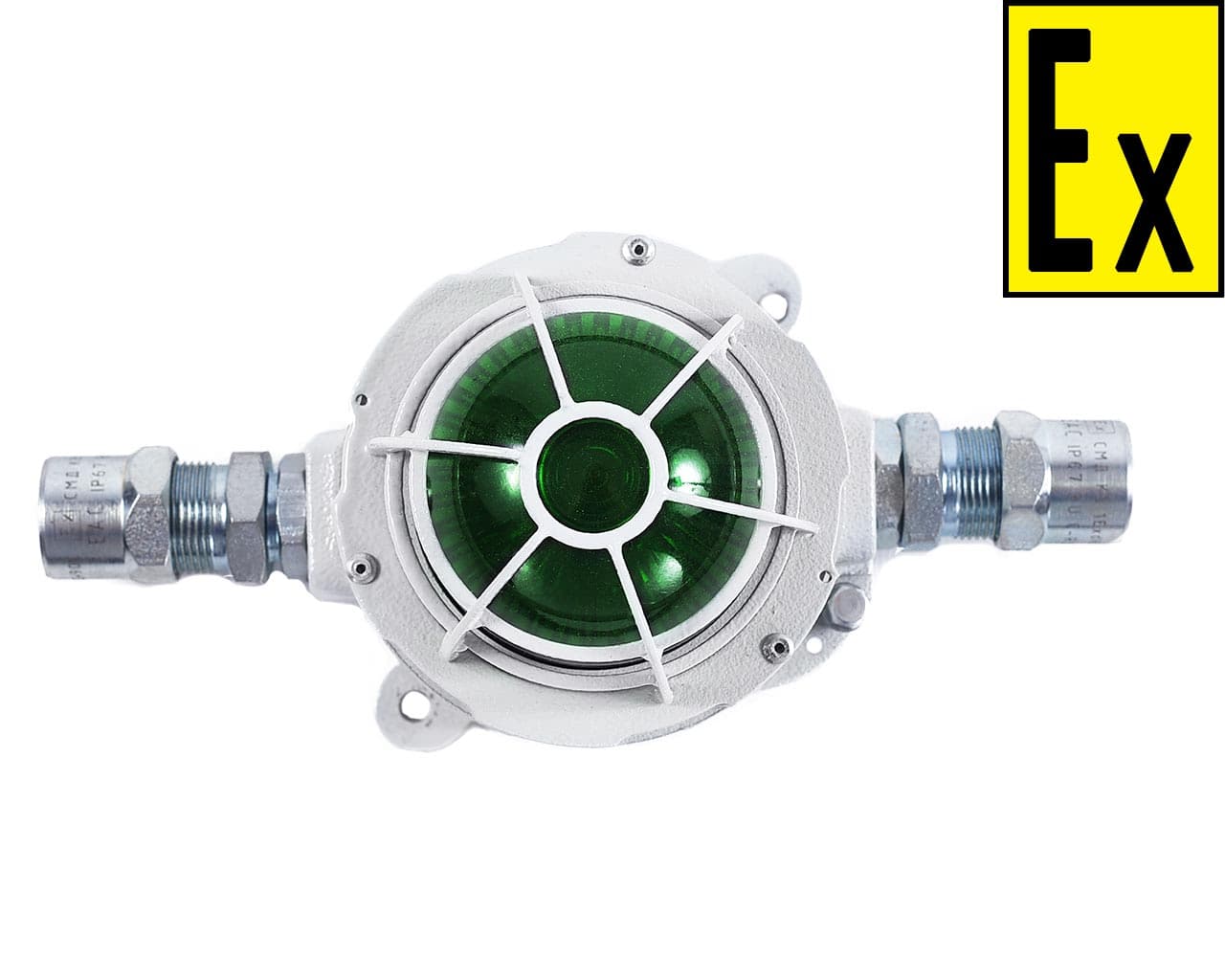

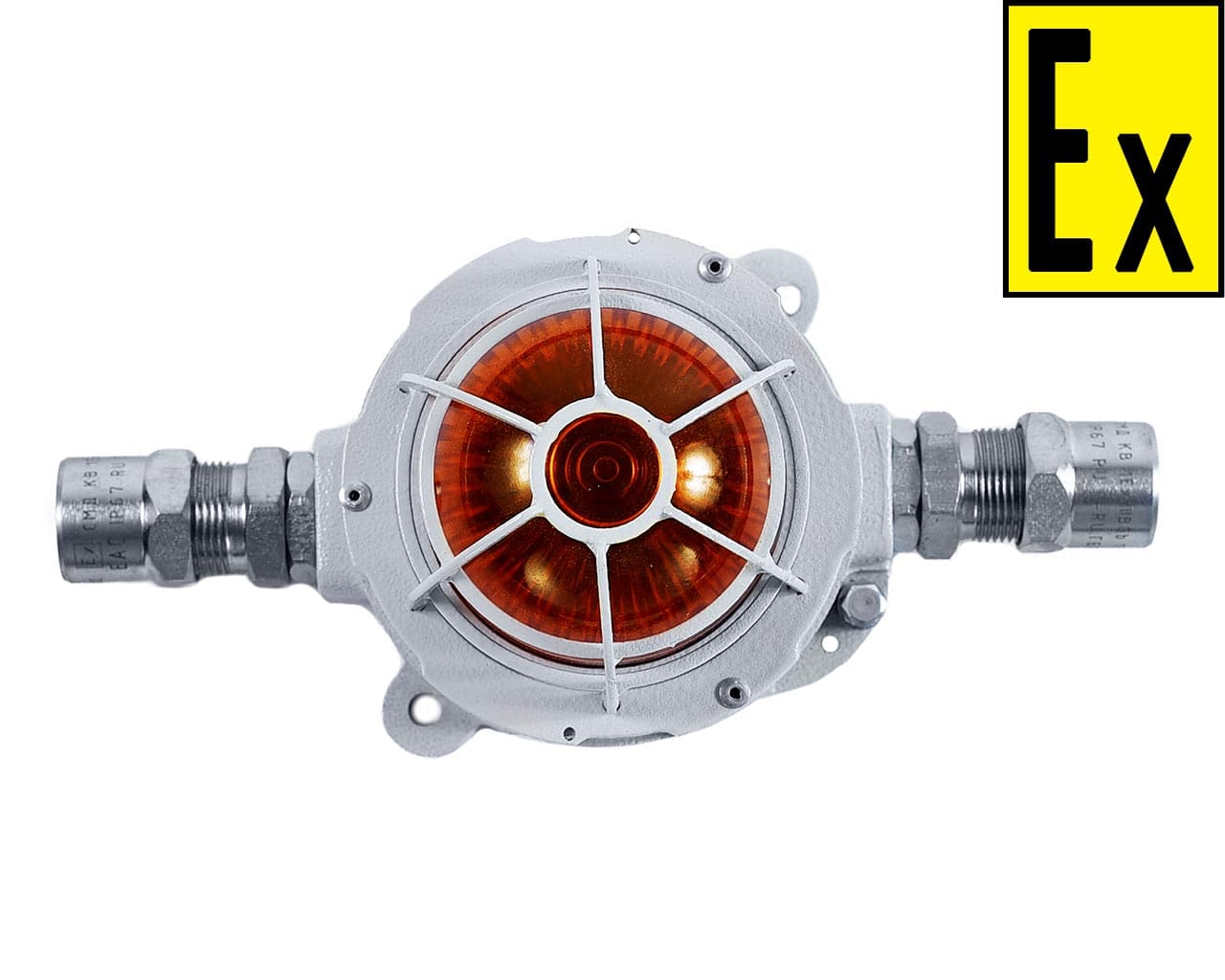

Оповещатели пожарные световые

Серии Орбита МК М С

Оповещатели серии «Орбита МК М С» предназначены для подачи тревожных световых сигналов в системах пожарной и охранной сигнализации, а так же для индикации режимов работы оборудования и привлечения внимания персонала в аварийных ситуациях.

Оповещатели могут использоваться с любыми приемно-контрольными приборами пожарной и охранной сигнализаций. Вид и уровень взрывозащиты 1 Ex db IIC TGb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db по ГОСТ Р МЭК 60079-0-2011. Оповещатели могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011.

Оповещатели отличаются напряжением питания:

  • 12-27В постоянного тока;
  • 220В переменного тока.



Отличительные особенности:

  • полностью герметичный корпус со степенью защиты IP67;
  • двухступенчатое оповещение с автоматическим или внешним управлением;
  • самостоятельное программирование пользователем режима работы;
  • повышенная яркость и большой угол обзора светового оповещения;
  • широкий выбор сертифицированных кабельных вводов для любого варианта подключения.



Посты комплектуются взрывозащищенными кабельными вводами серии КВ, KV ТУ 27.33.13-138-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров

Режимы работы
Оповещение Режим Параметры


Световое
1 ступень строб - вспышки;
мигание 1;
мигание 2;
мигание 3;
мигание 4;
постоянное;
70 мсек с частотой 1.3Гц;
частота 0.5Гц;
частота 1Гц;
частота 2Гц;
частота 3Гц;
постоянное горение;
2 ступень строб - вспышки;
мигание 1;
мигание 2;
мигание 3;
мигание 4
постоянное;
70 мсек с частотой 1.3Гц;
частота 0.5Гц;
частота 1Гц;
частота 2Гц;
частота 3Гц;
постоянное горение;

Режим работы выбирается пользователем самостоятельно с помощью dip-переключателей. Возможен одноступенчатый или двухступенчатый режимы. Вторая ступень включается автоматически через фиксированное время – 3 мин, или с помощью внешнего управляющего напряжения. Вид сигнала оповещения выбирается пользователем независимо для каждой ступени с помощью dip-переключателей. Возможны 6 режимов работы: мигание с частотами 0.5Гц, 1, 2, 3Гц; строб-вспышки 70мсек с частотой 1.3Гц; постоянное свечение. В режиме «строб» яркость в 2 раза превышает режимы постоянного свечения или мигания.

Система обозначения при заказе

ОРБИТА МК М С - А - К
1 2 3 4



  1. - серия извещателей;
  2. - тип оповещения:
    • С - световое;
  3.  - материал корпуса:
    • А - алюминиевый сплав;
    • Н - коррозионностойкая сталь 12Х18Н10Т;
  4.  - тип штуцера:
    • Б - для бронированного кабеля с проходным диаметром 8 - 12 мм;
    • Т3/4 - для прокладки кабеля в трубе с присоединительной резьбой G3\4-В, диаметр наружной изоляции кабеля 8 - 12 мм;
    • Т1/2 - для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 - 10 мм;
    • К - под кабель для открытой прокладки с диаметром наружной изоляции 8 - 12 мм;
    • КМ15 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-15мм;
    • КМ20 – для кабеля или бронекабеля в металлорукаве РЗ-ЦХ-20мм.
Маркировка взрывозащиты 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db,
PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db
Степень защиты оболочкой IP67
Климатическое исполнение УХЛ1
Диапазон температур эксплуатации -60С<Ta<+70С
Напряжение питания 10,5 В - 27В постоянного тока;
220 В переменного тока
Ток потребления, не более 0,6Аdc; 0,07Aac
Режимы работы (см. таблицу 2) одноступенчатый
двухступенчатый
Цвет светового оповещения Красный (по умолчанию);
Зеленый;
Желтый;
Синий;
Белый;
Тип источника света 9-ти кристальный светодиод высокой яркости
Сила света, не менее 50 Кд
Материал корпуса Алюминиевый сплав;
Нержавеющая сталь
Габаритные размеры (ДхШхВ), не более: 115х100х115
Масса, не более: 1,5кг

Файлы для загрузки:

Скачать свидетельство соответствия СВИДЕТЕЛЬСТВО О ТИПОВОМ ОДОБРЕНИИ «РОССИЙСКОГО МОРСКОГО РЕГИСТРА СУДОХОДСТВА»
Скачать сертификат соответствия ТР ЕАЭС 043/2017 - Сертификат технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"
Скачать сертификат соответствия ТР ТС 012/2011 - Сертификат технического регламента Евразийского экономического союза "О безопасности оборудования для работы во взрывоопасных средах"
Скачать сертификат соответствия ГОСТ 30546 - "Сертификат сейсмостойкости"
Скачать сертификат соответствия ТР ЕАЭС 037/2016 - Декларация соответствия технического регламента таможенного союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"
Скачать сертификат соответствия ТР ТС 020/2011 - Декларация соответствия технического регламента таможенного союза "Электромагнитная совместимость технических средств"
Скачать сертификат соответствия ТР ТС 004/2011 - Отказное решение технического регламента таможенного союза "О безопасности низковольтного оборудования" и ТР ТС 010/2011 - Отказное решение технического регламента таможенного союза "О безопасности машин и оборудования"
Скачать паспорт изделия Руководство по эксплуатаии ВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ ОРБИТА МК М-С.
