ПКВ Тип-1, ПКВ Тип-2 ПКВ Тип-3, ПКВ Тип-4
Посты предназначены для коммутации, управления и индикации режимов работы электрических цепей переменного и постоянного тока промышленной частоты во взрывоопасных зонах. Посты предназначены для подключения бронированных и небронированных электрических кабелей круглого сечения, а также кабелей в металлорукаве или трубе.
В стандартной комплектации, заказчик выбирает: тип кабельных вводов их количество, а также элементы коммутации, индикации, текстовые надписи. С учетом доступного пространства внутри корпуса устанавливаются клеммные зажимы двух типов винтовые или пружинные. Каждый элемент коммутации имеет один или два контакта. Могут использоваться нормально-замкнутые и нормально-разомкнутые контакты (см. ПРИЛОЖЕНИЕ Б, Таблица Б1). Изготовитель оставляет за собой право располагать все элементы согласно своему проекту.
Посты могут иметь таблички с оперативными надписями на русском и иностранном языках: «Пуск», «Стоп», «Вперед», «Назад», «Вверх», «Вниз», «Вправо», «Влево», «Быстро», «Медленно», «Толчок», «Тормоз», «Откр.», «Закр.», «Откл.», «Авт-0-Вкл» и другие короткие надписи по заказу потребителя.
Посты поставляются со взрывозащищенными кабельными вводами серии КВ ТУ 3449-138-81888935-2016 производства ООО «Компания СМД. Тип, количество и расположение кабельных вводов указывается при заказе. В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля.
| Маркировка взрывозащиты | 1Ex ed IIB T6 Gb | ||
| Материал корпуса | Алюминиевый сплав | ||
| Вид климатического исполнения по ГОСТ 15150 | УХЛ1 | ||
| Диапазон рабочих температур | -60 ... +60°С | ||
| Степень защиты оболочки | IP66 | ||
| Максимальное напряжение: переменного тока 50 – 60Гц постоянного тока | ~630В =440В | ||
| Максимальный ток контакта | 10A | ||
| Минимальный ток контакта | 0,05А | ||
| Вид нагрузки | Активная / индуктивная | ||
| Электрическая износостойкость, циклов ВО, не менее кнопки переключатели | 6*105 105 | ||
| Механическая износостойкость, циклов ВО, не менее кнопки переключатели | 3*106 3*105 | ||
| Номинальное напряжение индикаторных ламп, постоянный или переменный ток | 24В, 220В | ||
| Максимальное сечение подключаемых проводников | 2,5мм2 | ||
| Комплектации | Количество элементов коммутации или индикации | Габаритные размеры без кабельных вводов (L x W x H): | Установочные размеры: |

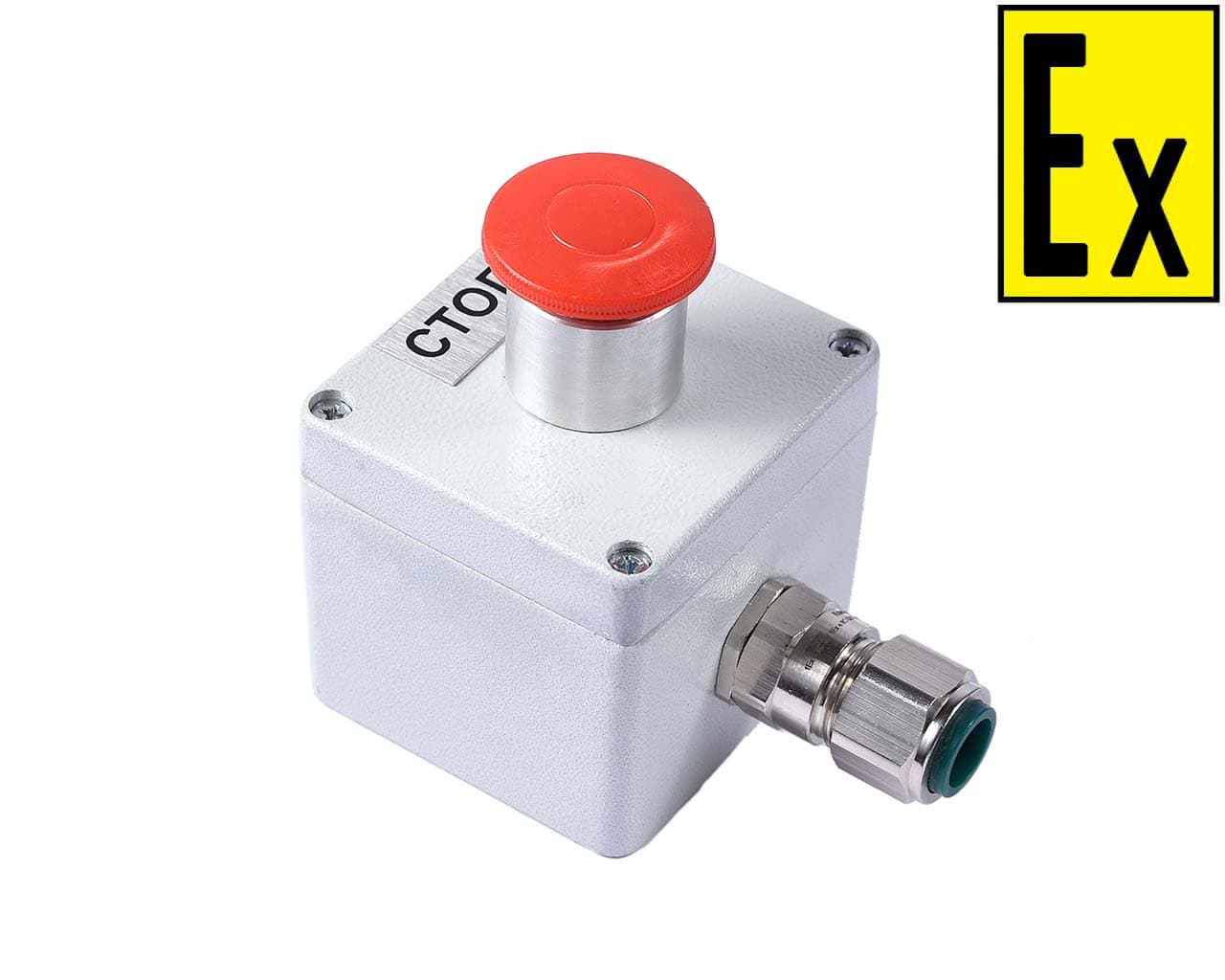

| ПКВ Тип-1 | 1 | 80х75х70 мм | 52х63 мм |
| ПКВ Тип-2 | 2 | 80х125х70 мм | 52х113 мм |
| ПКВ Тип-3 | 3 | 80х175х70 мм | 52х163 мм |

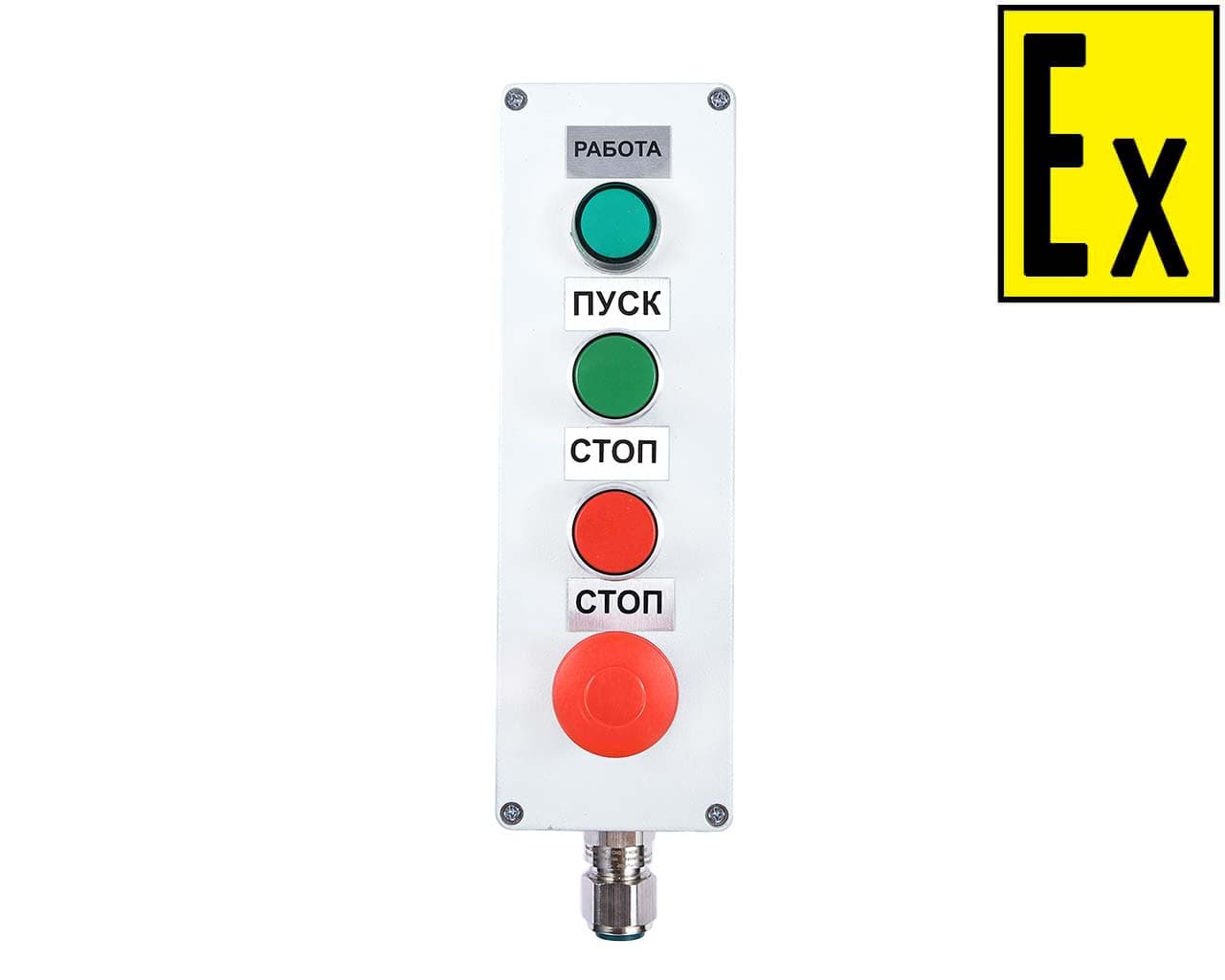

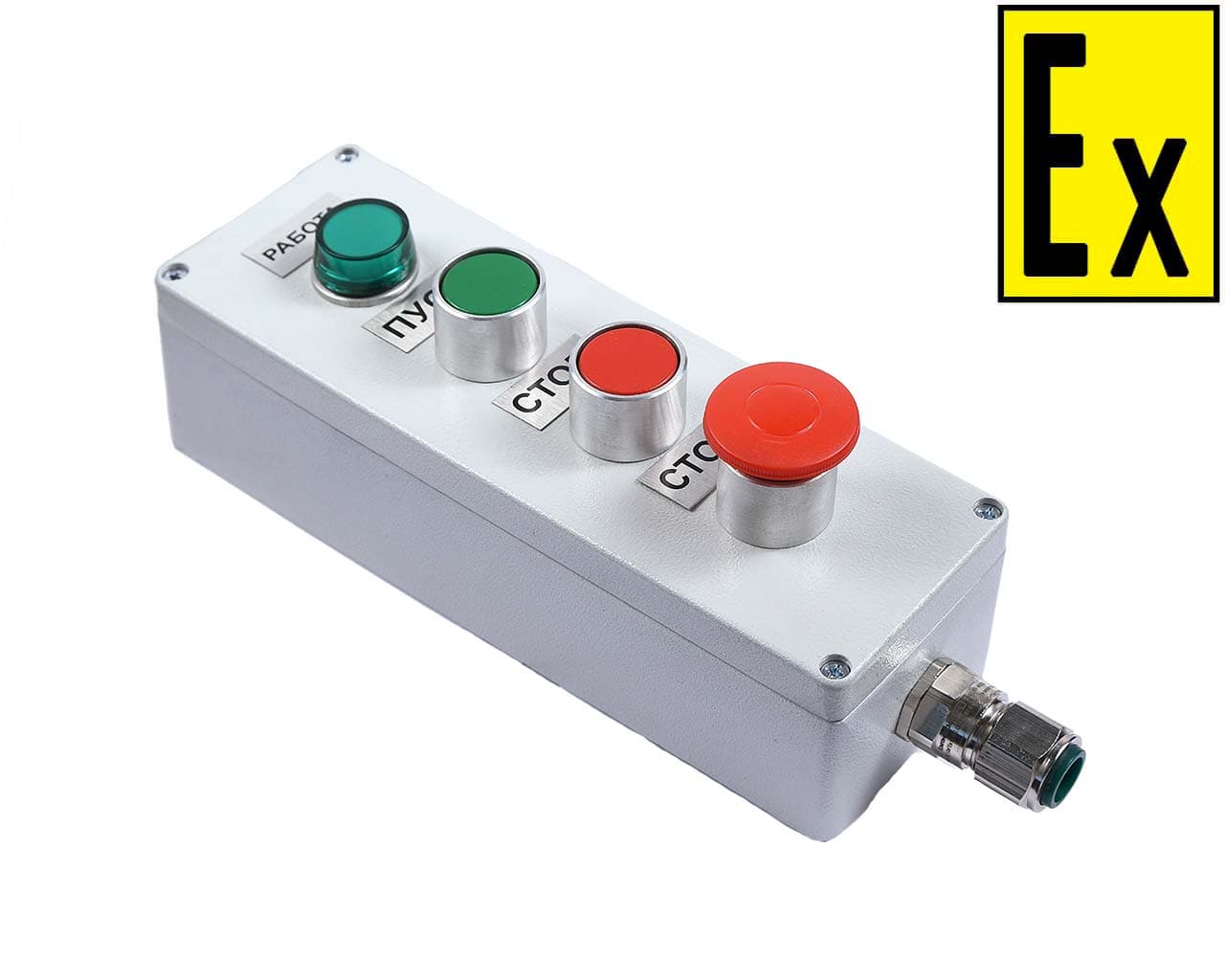

| ПКВ Тип-4 | 4 | 80х250х70 мм | 52х238 мм |
| Материал корпуса | Алюминиевый сплав | ||
| Срок службы до списания, лет | 10 | ||
| ПКВ | [Тип-Х] |
1ExedIIBT6Gb | - А(nx1, nx2, …nx5) - B(x) - C(nx1, nx2, …nx5) - D(x) - | n(s1ckm), n(s2ckm), … n(snckm), | - nts - PEnts |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 – тип поста «ПВК»;
2 – габаритные размеры Тип-1, Тип-2, Тип-3, Тип-4;
3 – маркировка взрывозащиты;
4 – тип кабельного ввода (см. Таблицу Б3):
A, C – обозначение больших сторон поста;
B, D – обозначение малых сторон поста;
n - множитель количества вводов соответствующего типа, если один – не указывается;
x, x1…x5 – типы кабельных вводов:
G1/2К – для открытой прокладки кабеля диаметром 8-12мм;
G3/4К – для открытой прокладки кабеля диаметром 10-18мм;
Полный перечень устанавливаемых вводов здесь.
Количество вводов на сторонах А и В определяется при заказе. Вводы группируются от центра поста. Если на какой-либо из сторон вводы отсутствуют, то обозначение этой стороны не указывается.
5 – область описания элементов управления:
n – количество элементов управления и индикации;
s1, s2, s3 – условное обозначение элемента управления (см. «Типовые оперативные надписи», стр. …) в порядке перечисления сверху-вниз;
c – цвет (только для ламп и кнопок К10, К11):
к – красный; з – зеленый; ж – желтый; ч – черный;
k – тип контактов (только для кнопок и переключателей):
НОНО, НОНЗ, НЗНЗ, НЗ, НО;
m – оперативная надпись (шильдик):
указывается текст надписи в кавычках, например “ПУСК”, желательно использование типовых надписей (см. Таблицу «Типовые оперативные надписи.», стр…);
для многопозиционных переключателей указывается перечисление надписей, разделенных запятыми, в порядке увеличения номера позиции переключателя, например “ПОЛОЖЕНИЕ 1”, “ПОЛОЖЕНИЕ 2”.
Для заказа постов рекомендуется заполнить опросный лист (ПРИЛОЖЕНИЕ В), в котором указывается вся необходимая информация по требуемым элементам управления, индикации (ПРИЛОЖЕНИЕ Б, Таблица Б1), кабельным вводам, а также информация о заказчике.
6 – количество, тип и сечение клеммных зажимов (маркер «РЕ» - для зажимов заземления):
n – количество клемм;
t – тип клемм (п – пружинная, в – винтовая);
s – сечение клемм.
Пример обозначения стандартной комплектации:
«ПКВ[122209]1ExedIIBT6Gb - A(4 G3/4Б2)-B(2G1/2Б)-C(4 G3/4Б2)-D(G1/2Б) - К11ч-НОНО”ПУСК” - 10п2.5 - PE1п4»:
ПКВ – тип поста;
[122209] - габаритные размеры поста (120х220х91 мм);
1ExeIIBT6Gb - пост с маркировкой взрывозащиты;
сторона А: 4-е ввода G3/4Б2,
сторона B: 2-а ввода G1/2Б2,
сторона С: 4-е ввода G3/4Б2,
сторона D: один ввод G1/2Б;
К11ч - кнопка с фиксацией черная;
НОНО - тип контакта;
ПУСК – оперативная надпись;
10 – пружинных клемм сечением 2.5мм2;
1 – клемма заземления;
п – клемма пружинная;
4 – сечение клемм.
