ИЗВЕЩАТЕЛИ ТЕПЛОВЫЕ ПРОГРАММИРУЕМЫЕ ИП101 АЗИМУТ МК 485

Извещатели пожарные тепловые точечные взрывозащищенные программируемые адресные

серии ИП101 Азимут МК 485

Извещатели предназначены для обнаружения возгорания, сопровождающегося повышением температуры в контролируемом пространстве, и передачи информационного цифрового сигнала в приемно-контрольный прибор по стандартному интерфейсу связи RS485 с протоколом Modbus RTU. Является извещателем максимального или максимально-дифференциального действия с перестраиваемой температурой срабатывания – класс «Р» по ГОСТ 34698-2020. Извещатель обеспечивает измерение температуры контролируемой зоны в диапазоне от -60°С до +150°С. Температурные классы срабатывания по ГОСТ 34698-2020:

A1	A2	A3	B	C	D
A1R	A2R	A3R	BR	CR	DR

Область применения – взрывоопасные зоны помещений и наружных установок согласно ГОСТ IEC 60079-14-2013 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Может использоваться в составе систем автоматического пожаротушения и пожарной сигнализации на объектах специального назначения: резервуарах с нефтью и нефтепродуктами; насосных станций магистральных нефтепроводов. В исполнении с внешним датчиком температуры позволяет размещать датчик и блок обработки в разных классах взрывоопасной зоны.

Особенности и преимущества

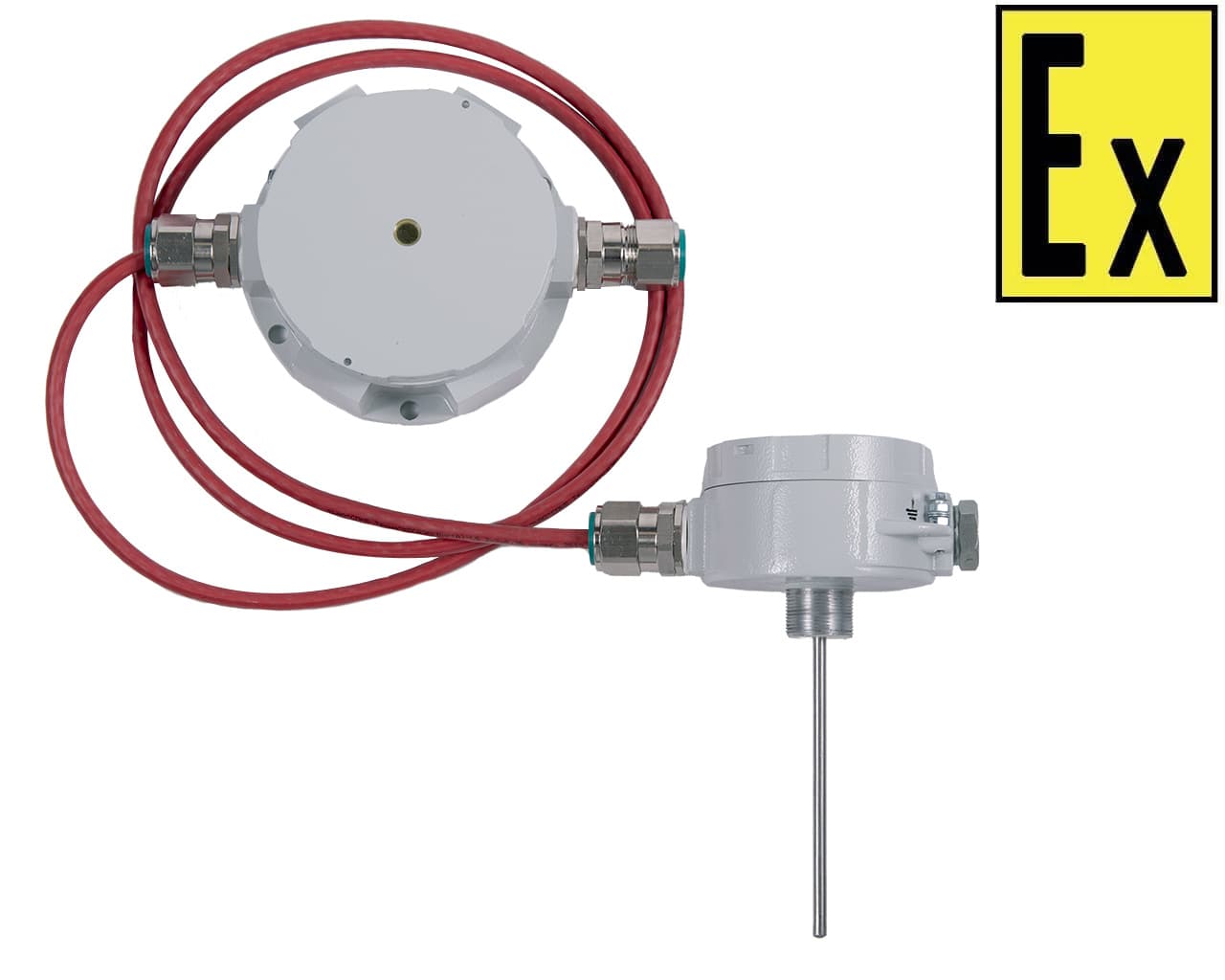

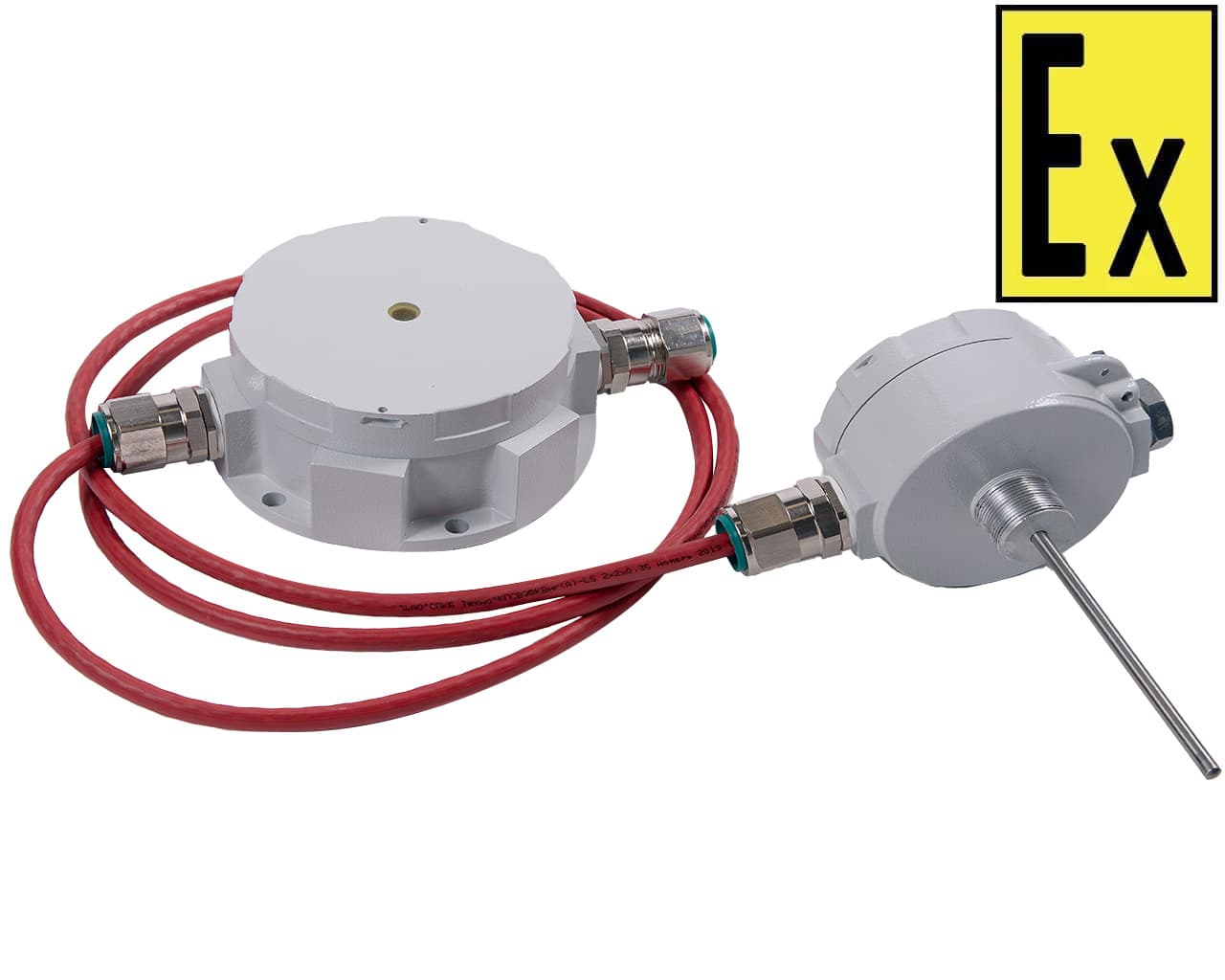

Наличие исполнения с внешним датчиком температуры с гибким кабелем до 20м.
Возможность оперативной замены внешнего датчика температуры.
Различная длина чувствительного элемента – до 1м.
Непрерывный контроль исправности датчика температуры на обрыв и КЗ.
Наличие сигнальных реле «ПОЖАР» и «НЕИСПРАВНОСТЬ».
Имитация извещений «ПОЖАР» и «НЕИСПРАВНОСТЬ» для проверки работоспособности системы.
Высокий уровень защиты от воздействий окружающей среды в корпусе из нержавеющей стали.
Возможность использования в качестве адресно – аналогового извещателя.
Возможность использования как измерителя температуры для не ответственных технологических процессов, где не обязательно применение аттестованных средств измерения.

ВНИМАНИЕ!
Извещатели серии «Азимут МК (ОП) 485» не являются средством измерения.

В зависимости от материала корпуса, средств взрывозащиты и конструкции датчика температуры извещатели выпускаются в исполнениях в соответствии с Табл.1. Таблица 1

Модель, обозначение	Материал корпуса	Взрывозащита	Датчик температуры

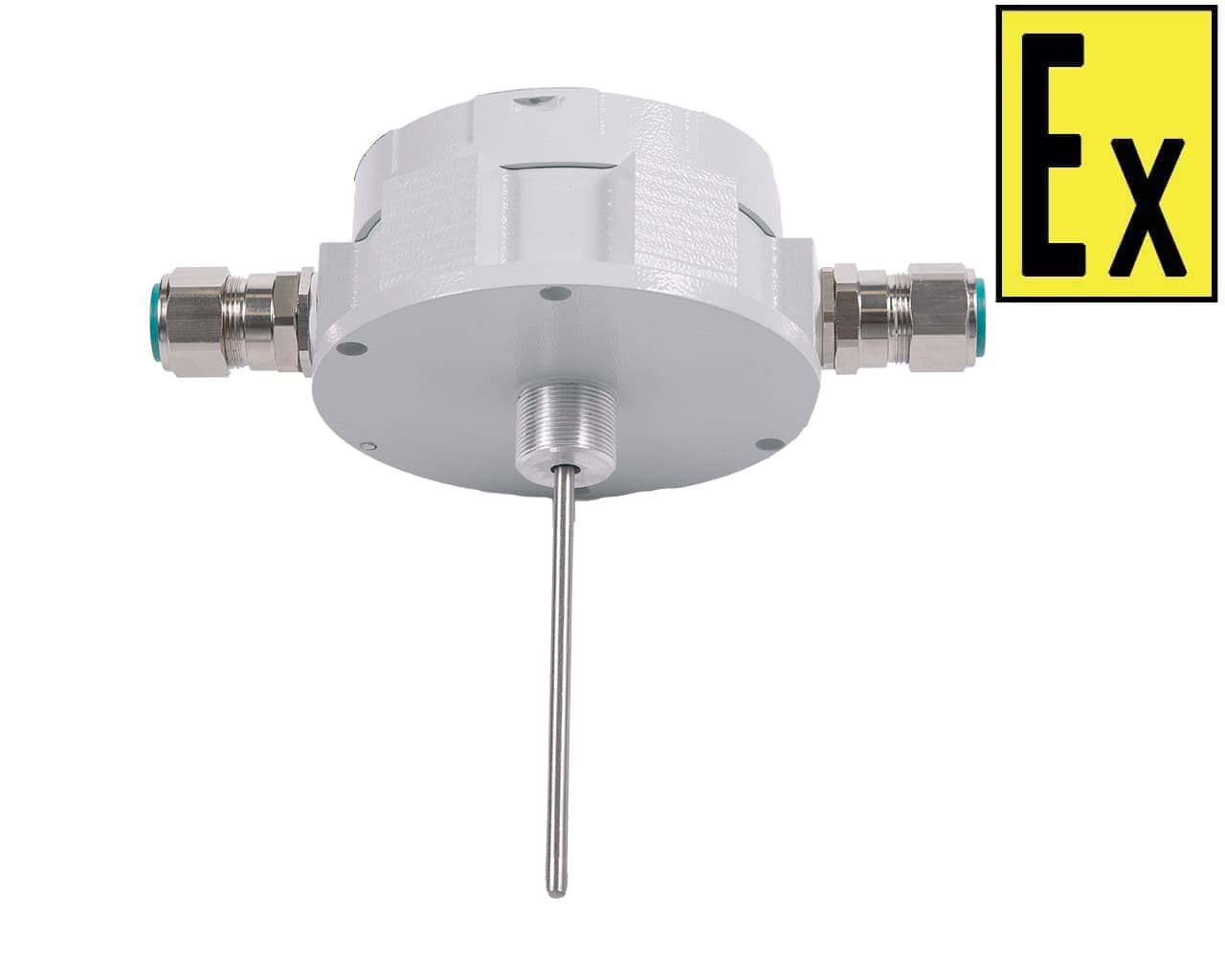

ИП 101-392.1-Р Азимут МК 485	Алюминиевый сплав	1Ex db [ia Ga] IIC T6...Т4 Gb Х / Ex tb [ia Da] IIIС Т85°C… Т135°C Db Х	Встроенный
ИП 101-392.2-Р Азимут МК 485	Алюминиевый сплав		Внешний
ИП 101-393.5-Р Азимут МК 485	Нержавеющая сталь	РВ Ex db [ia Ma] I Mb X / 1Ex db [ia Ga] IIC T6...Т4 Gb Х / Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х	Встроенный
ИП 101-393.6-Р Азимут МК 485			Внешний

Вид климатического исполнения ОМ(MU), УХЛ (NF) и ХЛ (F) категории 1, атмосфера типа II-IV по ГОСТ 15150. Степень защиты оболочки – IP66/IP67 по ГОСТ 14254. Температура эксплуатации извещателей зависит от исполнения и присвоенного температурного класса: от -60°С … +80°С до -60°С … +105°С.

Параметр	Значение
Номинальное напряжение питания (Uп)	24В
Допустимый диапазон напряжения питания	8 – 28В
Ток потребления (Uп=8-28В), не более (все реле и индикаторы включены)	25мА
Пороговая температура срабатывания	0 … 150°С
Дискретность задания температуры порога	1°С
Дифференциальное срабатывание	> 5°С/мин
Показатель тепловой инерции, не более	30 сек
Диапазон измеряемых температур	-60°С … +150°С
Максимальное постоянное напряжение сигнальных реле «Пожар» и «Неисправность»	300В
Максимальный ток сигнальных реле «Пожар» и «Неисправность» (постоянный или переменный)	100мА
Интерфейс адресной линии связи	RS485
Протокол адресной линии связи (ЛС)	Modbus RTU
Максимальная длина ЛС (* При условии согласованной линии связи и скорости передачи не более 9600 бит/сек)	1200м*
Масса блока преобразователя, не более Алюминиевый сплав Нержавеющая сталь	2 кг
Масса блока внешнего датчика, не более Алюминиевый сплав Нержавеющая сталь	0.8 кг
Габаритные размеры блока преобразователя, не более (без кабельных вводов)	Д150мм х 93мм
Габаритные размеры блока внешнего датчика, не более (без кабельных вводов)	Д110мм х 80мм

Условное обозначение извещателей:

ИП 101	-392.Х₁ -	Х₂	АЗИМУТ	Х₃	Х₄
1	2	3	4	5	6

ИП 101 - извещатель пожарный тепловой точечный;
392.Х₁ – порядковый номер разработки;
Х₂ - температурный класс ИП по ГОСТ 34698-2020:
Р - программируемый; температура, устанавливаемая изготовителем 60°С соответствует классу А2 по ГОСТ 34698-2020.
АЗИМУТ – наименование серии ИП;
Х₃ - наличие средств взрывозащиты:
МК 485 – взрывозащищенное исполнение с интерфейсом RS485;
Х₄ - обозначение материала корпуса:
«А» - алюминиевый сплав применяется по умолчанию и не прописывается в обозначении;
«Н» - нержавеющая сталь без окрашивания.

Пример маркировки:

ИП 101-392.1-Р Азимут МК 485-Н

Тип кабельного ввода, маркировка взрывозащиты, температурный класс срабатывания, длина датчика температуры и др. дополнительные параметры - уточняются при заказе в скобках.
