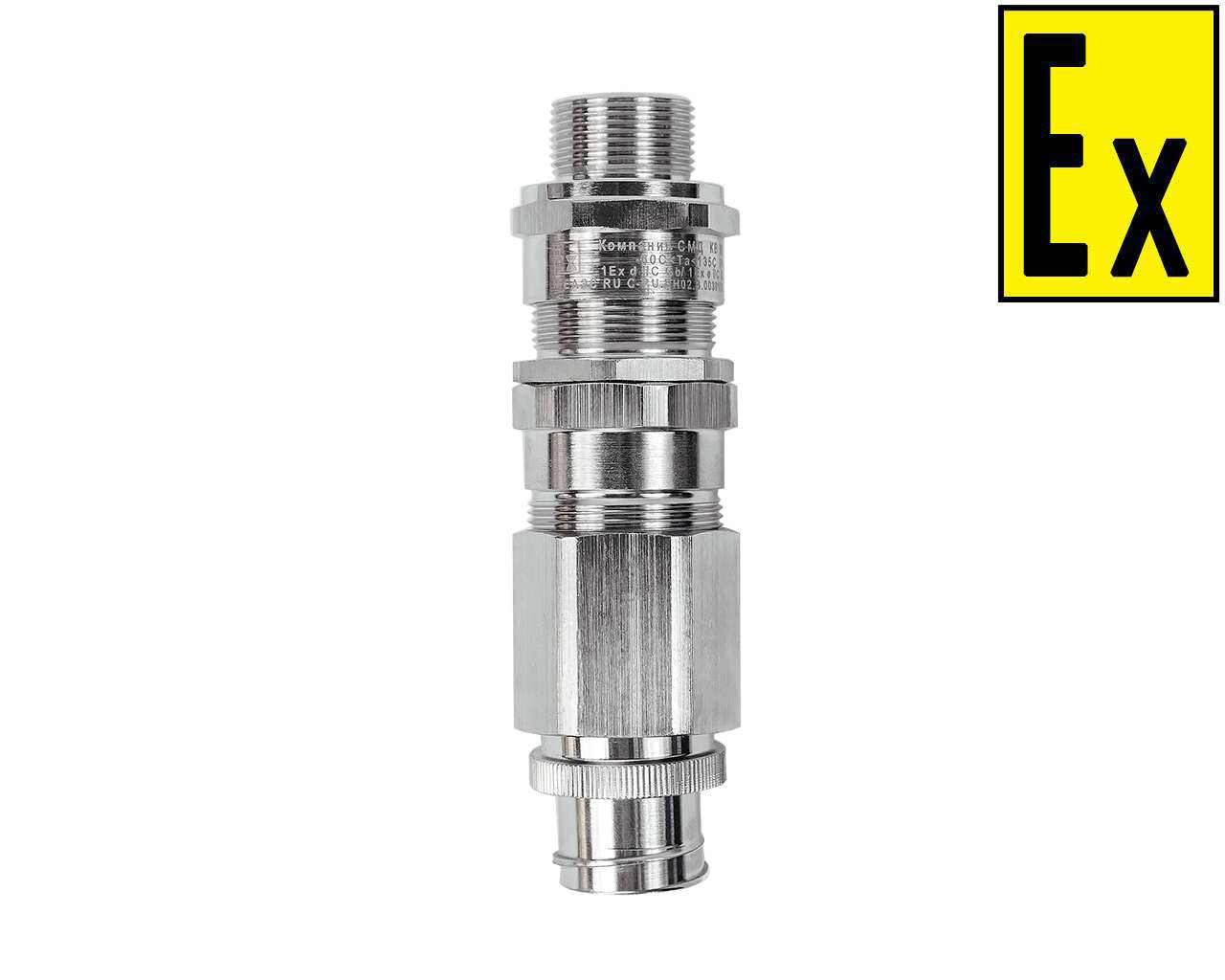

Кабельные вводы для прокладки бронированного кабеля круглого сечения, с двойным уплотнением в металлорукаве.
| Обозначение | Резьба, DxP, L | размер под ключ S, мм | Внешний (внутренний) Ø кабеля, мм |
| КВ М20Б2КМ12 | М20х1.5, 15мм | 30 | 6.10-13.10(3.10-8.60) |
| КВ М20Б2КМ15 | М20х1.5, 15мм | 30 | 9.50-15.90(6.20-11.70) |
| КВ М20Б2КМ20 | М20х1.5, 15мм | 30 | 12.50-20.90(6.50-13.90) |
| КВ М25Б2КМ25 | М25х1.5, 15мм | 36 | 19.90-26.20(11.30-19.90) |
| КВ М32Б2КМ32 | М32х1.5, 15мм | 46 | 23.70-33.90(17.00-26.20) |
| КВ М40Б2КМ38 | М40х1.5, 15мм | 55 | 27.90-40.40(23.60-32.10) |
| КВ М50Б2КМ50 | М50х1.5, 15мм | 70 | 40.40-53.00(35.80-44.00) |
| КВ NPT1/2Б2КМ12 | NPT1/2, 15мм | 30 | 6.10-13.10(3.10-8.60) |
| КВ NPT1/2Б2КМ15 | NPT1/2, 15мм | 30 | 9.50-15.90(6.20-11.70) |
| КВ NPT1/2Б2КМ20 | NPT1/2, 15мм | 30 | 12.50-20.90(6.50-13.90) |
| КВ NPT3/4Б2КМ25 | NPT3/4, 15мм | 36 | 19.90-26.20(11.30-19.90) |
| КВ NPT1Б2КМ32 | NPT1, 15мм | 46 | 23.70-33.90(17.00-26.20) |
| КВ NPT11/4Б2КМ38 | NPT11/4, 15мм | 55 | 27.90-40.40(23.60-32.10) |
| КВ NPT2Б2КМ50 | NPT2, 15мм | 70 | 40.40-53.00(35.80-44.00) |
Кабельные вводы серии КВ в различных исполнениях являются Ех-кабельными вводами и соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Вводы предназначены для ввода гибких кабелей во взрывозащищенное электрооборудование.
Пример записи при заказе и в документации: КВ(1) М32(2) Б2КМ32(3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М32 – М32х1,5);
3 – Обозначение типа ввода (Б2КМхх – для бронированного кабеля с двойным уплотнением в металлорукаве);
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
Кабельные вводы серии КВ совмещают четыре вида взрывозащиты и имеют маркировку взрывозащиты:
«1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb»
Ex-компоненты:
«Ex d IIC U / Ex e IIC U / Ex tb IIIC U / РВ Ex d I Mb U»
Перечисленное выше изделия серии КВ выпускаются в исполнениях, отличающихся: размером и типом присоединительной резьбы; материалом корпуса, кабельные вводы дополнительно типом присоединяемого кабеля.
Кабельные вводы, могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 и в соответствии с маркировкой взрывозащиты. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ, IIC, а также являются электрооборудованием группы III, предназначены для применения в местах опасных по взрывоопасным пылевым средам, подгруппа IIIC (проводящая пыль), IIIВ (непроводящая пыль) и IIIА (горючие летучие частицы) и соответствует ГОСТ IEC 60079-31-2013.
| Вид взрывозащиты | 1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db / РВ Ex d I Mb |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ1 |
| Материал: | никелированная латунь нержавеющая сталь |
| Температура эксплуатации: | -60°С <Ta<+135°С |
| Тип резьбы: | метрическая (М) трубная коническая (NPT). |
Все кабельные ввода могут быть укомплектованы защитными кожухами (оболочками).
Пример записи при заказе и в документации: КВ(1) М75(2) Б2ТН21/2 (3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М75 – М75х1,5);
3 – Обозначение типа ввода (Б – для бронированного кабеля с двойным уплотнением);
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
