Степень защиты от проникновения пыли и влаги по ГОСТ 14254 - IP66/IP67.
Коробки коммутационные общепромышленные КВОП-Н-XXX…X и КВОП-П-XXX…X могут комплектоваться дренажными устройствами, заглушками, а также кабельными вводами различных исполнений. Присоединительная резьба кабельных вводов метрическая (М), размер резьбы М16х1,5, М20х1,5, М25х1,5, М32х1,5, М40х1,5, М50х1,5. Максимальное количество зависит от габаритов корпуса.
Ввода в оборудование монтируются с расчетом удобного расположения головки гаечного ключа согласно ГОСТ 13682 - 80. Кабельные вводы позволяют ввести и вывести кабели круглого сечения различных диаметров:
Тип, количество и расположение кабельных вводов указывается при заказе. В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля.
Предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.). Коробки служат для ввода бронированных, небронированных электрических кабелей круглого сечения и кабелей в металлорукаве.
Применяемый материал для изготовления коробок – коррозионностойкая нержавеющая сталь 12Х18Н10Т.
Коробки рассчитаны на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 80°C…..130°C. Температура эксплуатации устанавливается в зависимости от установленного в коробку оборудования. Вид климатического исполнения УХЛ1 по ГОСТ 15150, атмосфера типа II по ГОСТ 15150. Высота над уровнем моря - не более 4300 м.

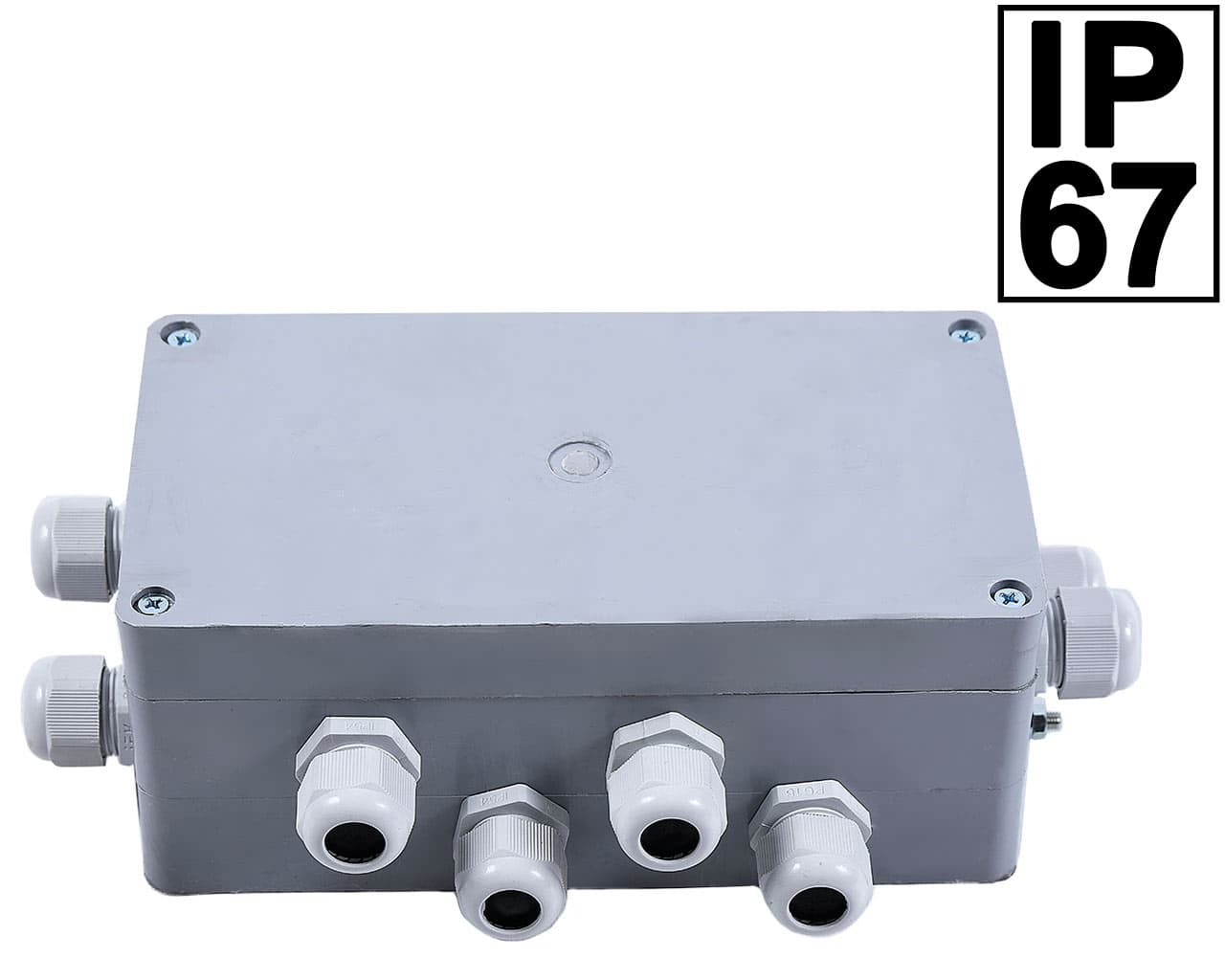

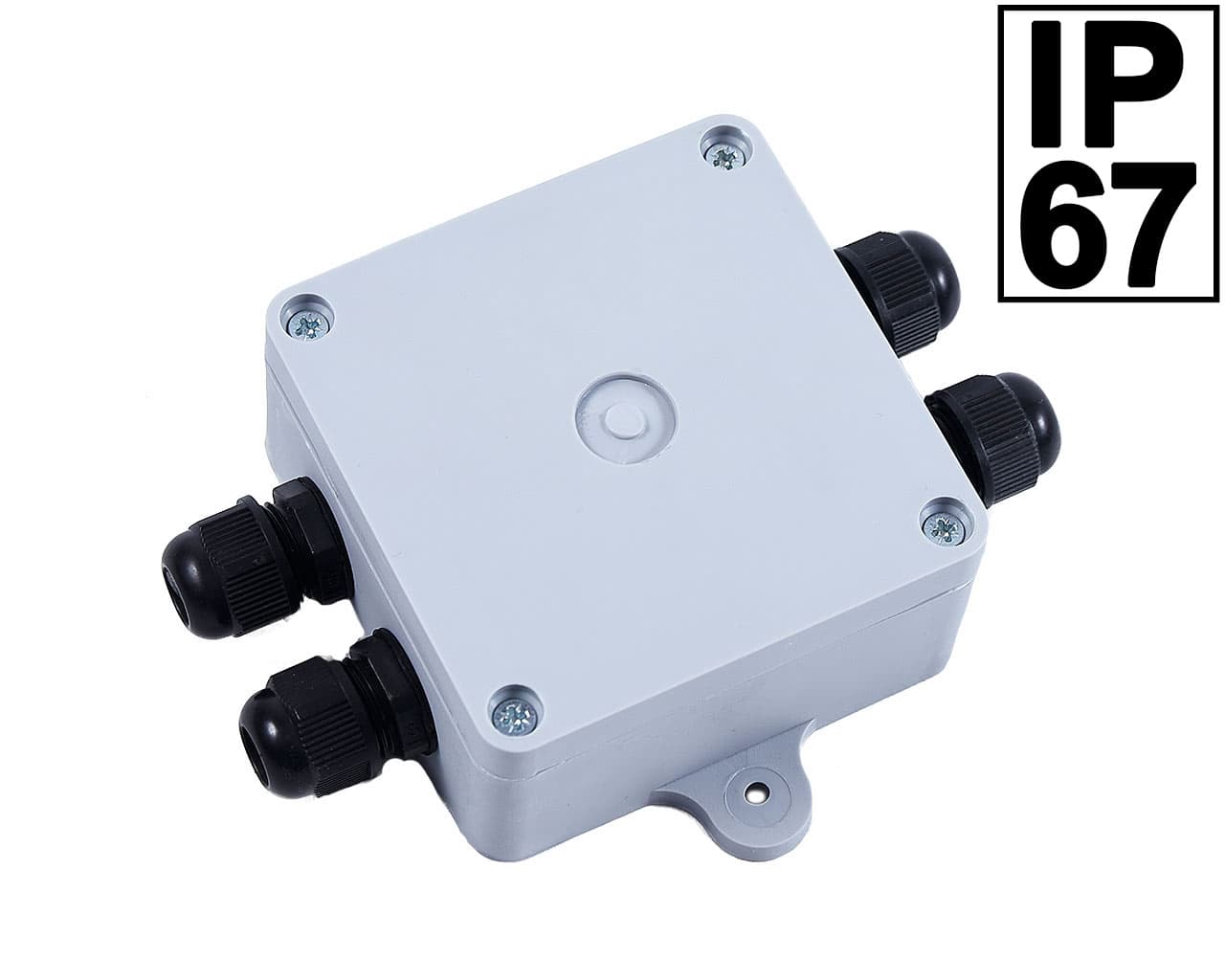

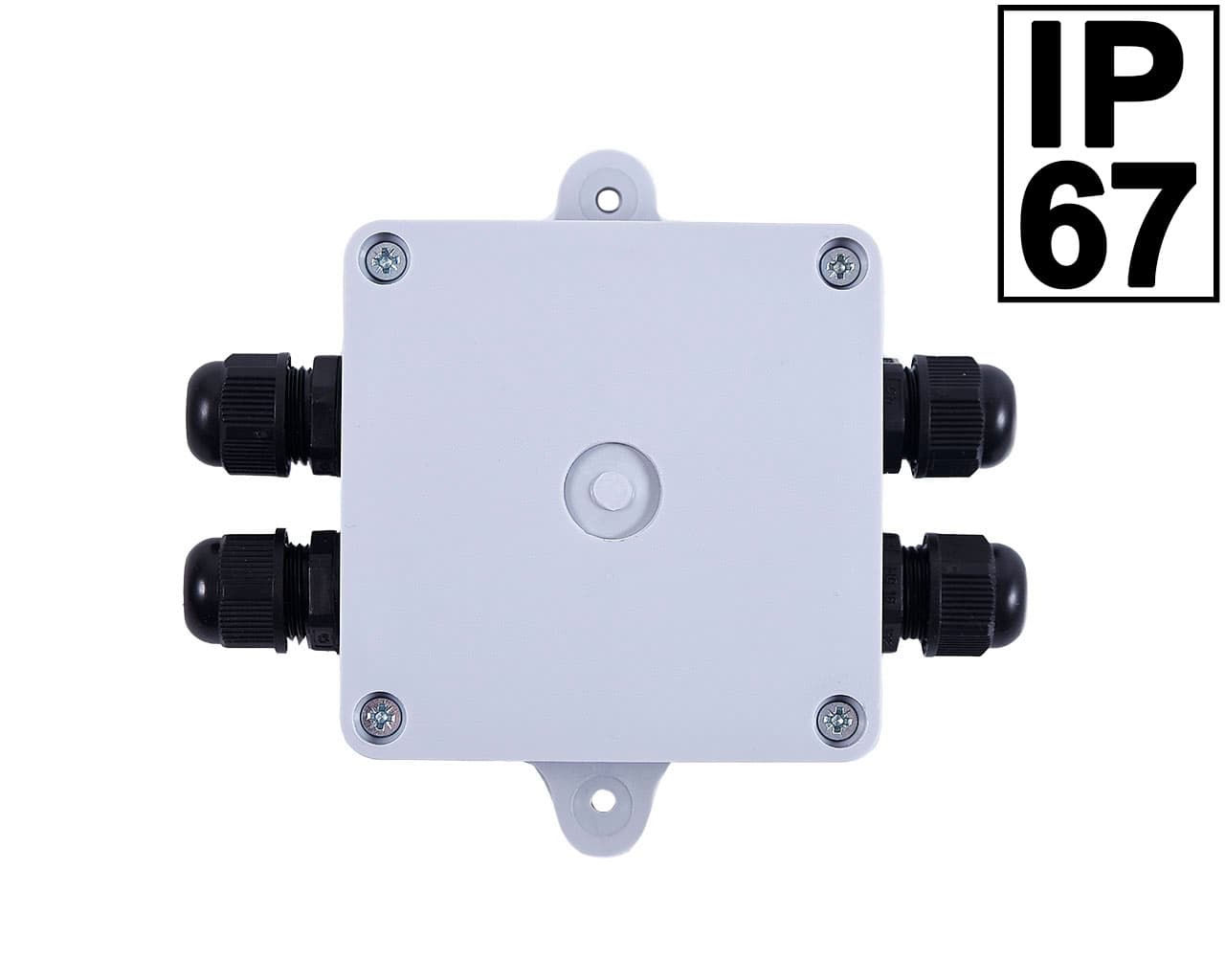

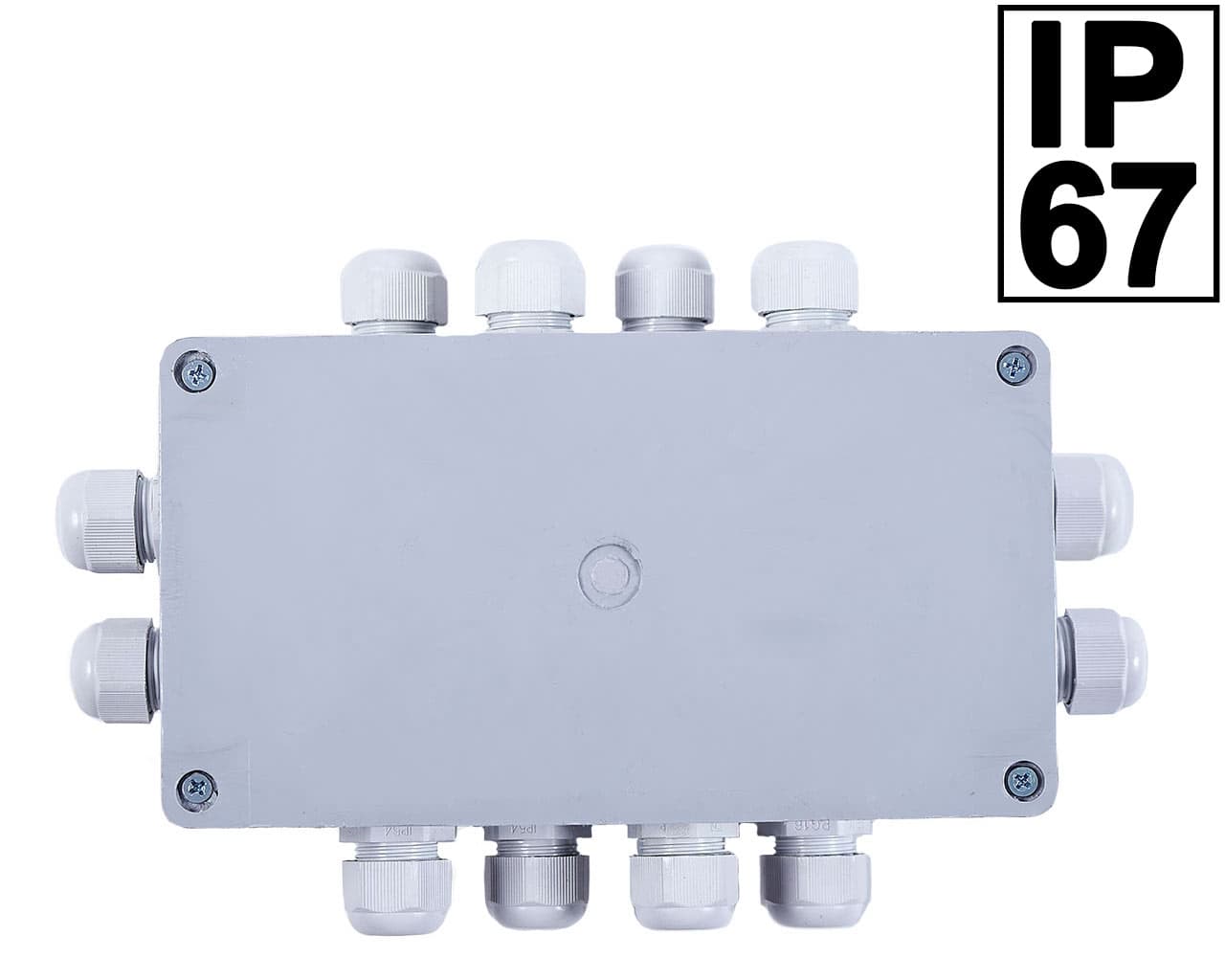

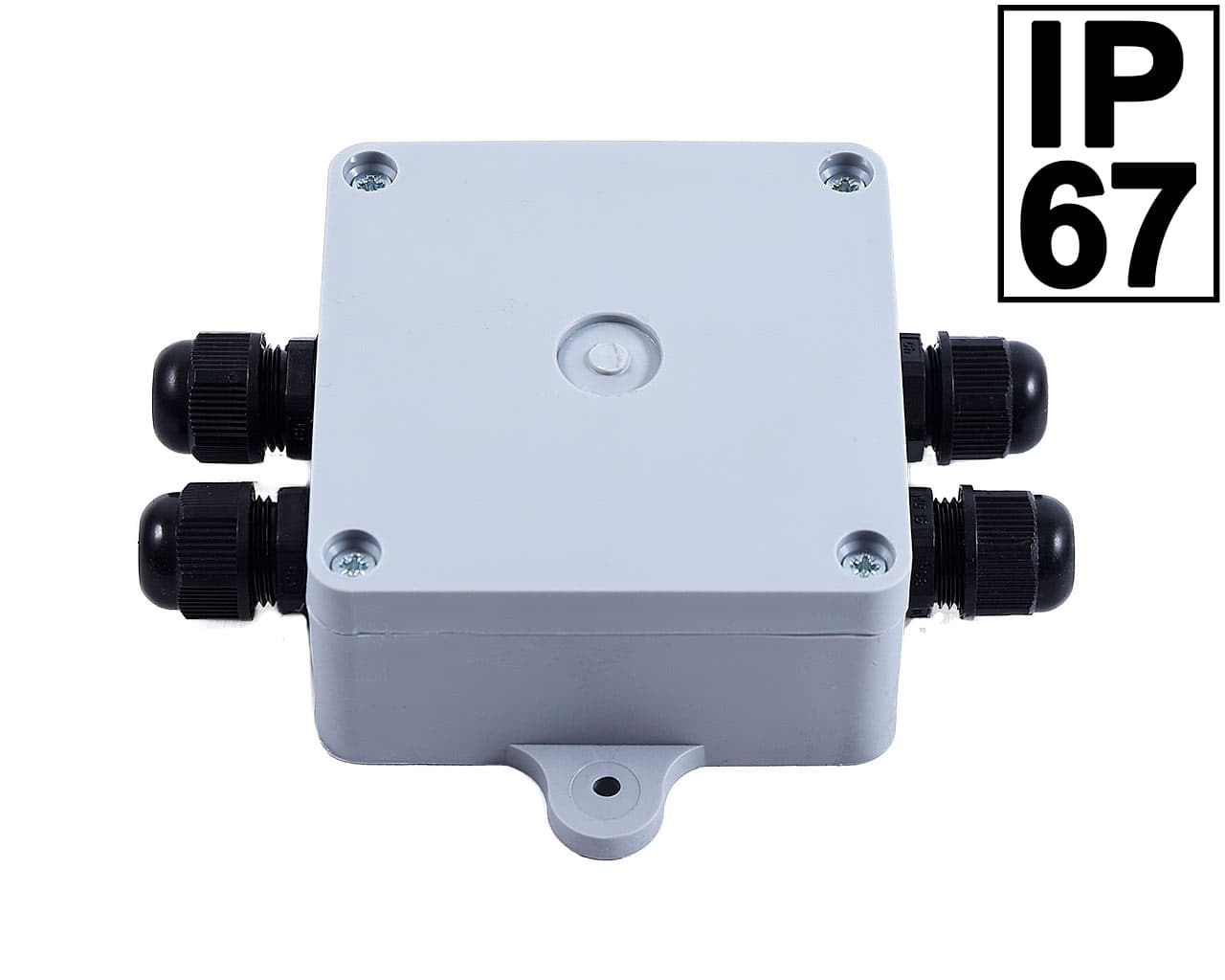

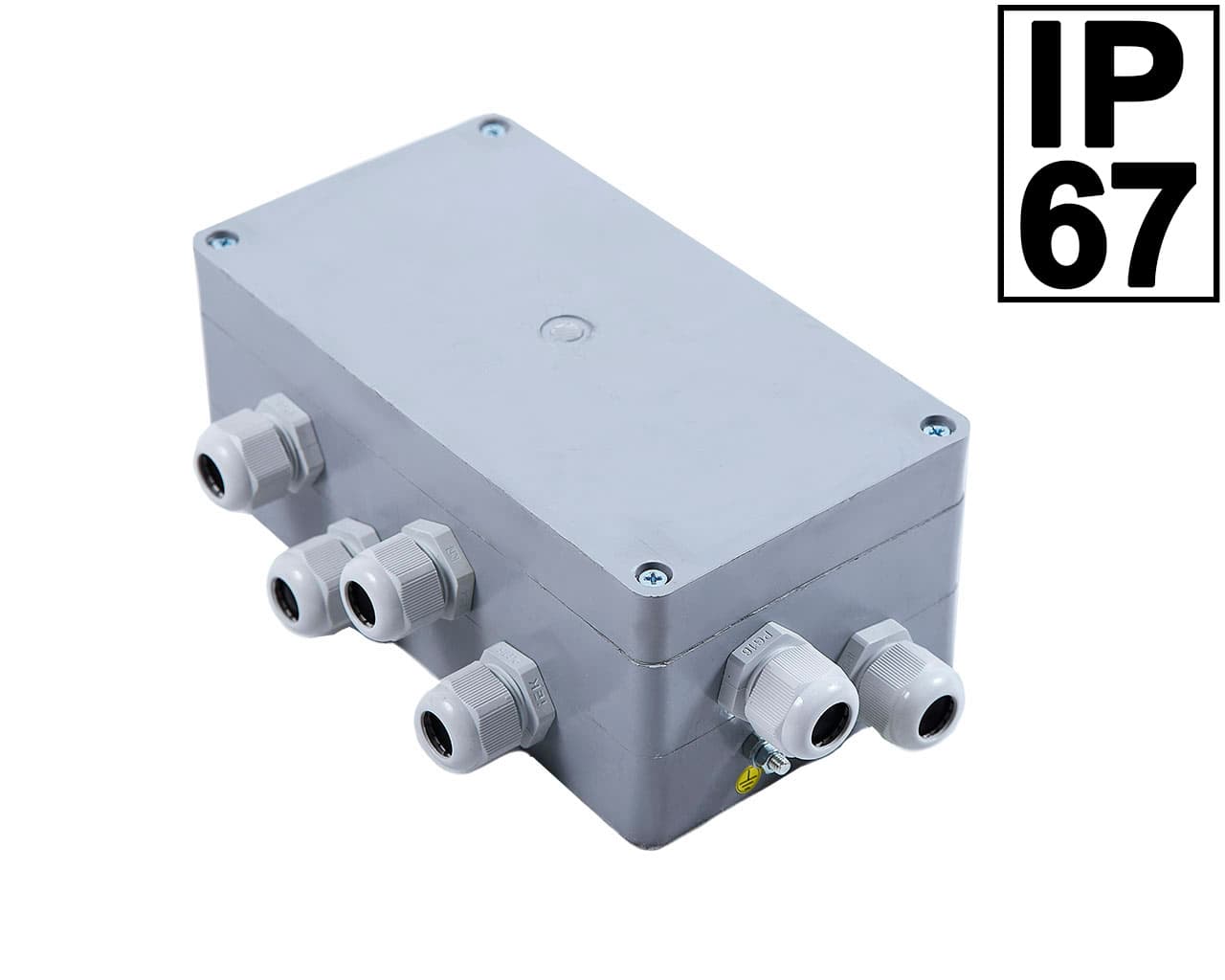

Предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.). Коробки служат для ввода бронированных, небронированных электрических кабелей круглого или плоского сечения и кабелей в металлорукаве.
Применяемый материал для изготовления коробок – полиамид.
Коробки рассчитаны на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 80°C…..95°C. Температура эксплуатации устанавливается в зависимости от установленного в коробку оборудования. Вид климатического исполнения УХЛ1 по ГОСТ 15150, атмосфера типа II по ГОСТ 15150. Высота над уровнем моря - не более 4300 м.
| КВОП-П | КВОП-Н | |
| Материал корпуса | Полиамид | Коррозионностойкая нержавеющая сталь 12Х18Н10Т |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 | |
| Климатическое исполнение | УХЛ1 | |
| Предельно допустимая температура окружающей среды в условиях эксплуатации |
от -60°C до +80°C …..+95°C (максимальная температура зависит от установленного в коробку оборудования) |
от -60°C до +80°C …..+130°C (максимальная температура зависит от установленного в коробку оборудования) |
| Габаритные размеры корпуса, мм | 100х100х50мм – код в обозначении 101004 100x100x81мм – код в обозначении 101009 122x119,5x92мм – код в обозначении 121209 122x219x92мм – код в обозначении 122209 158x158x91мм – код в обозначении 161609 |
100 х 100 х 91 мм – код в обозначении 101009 100 х 160 х 91 мм – код в обозначении 101609 120 х 122 х 91 мм – код в обозначении 121209 120 х 360 х 91 мм – код в обозначении 123609 160 х 160 х 110 мм – код в обозначении 161611 160 х 210 х 110 мм – код в обозначении 162111 120 х 220 х 110 мм – код в обозначении 122211 180 х 180 х 110 мм – код в обозначении 181811 160 х 260 х 110 мм – код в обозначении 162611 160 х 360 х 120 мм – код в обозначении 163612 230 х 200 х 120 мм – код в обозначении 232012 230 х 200 х 200 мм – код в обозначении 232020 230 х 280 х 120 мм – код в обозначении 232812 230 х 330 х 200 мм – код в обозначении 233320 403 х 313 х 120 мм – код в обозначении 403112 403 х 313 х 200 мм – код в обозначении 403120 |
| Коммутируемый ток, А - переменный ток - постоянный ток |
не более 800 не более 800 |
|
| Коммутируемое напряжение, В - переменный ток - постоянный ток |
не более 1000 не более 1000 |
|
Условное обозначение наименования, наносимое на маркировочную табличку:
| КВОП | –Y– | XXX…X | A(nx1, nx2, … nx5)–B(x)–C(nx1, nx2, … nx5)–D(x) | nts–PEnts |
| 1 | 2 | 3 | 4 | 5 |
