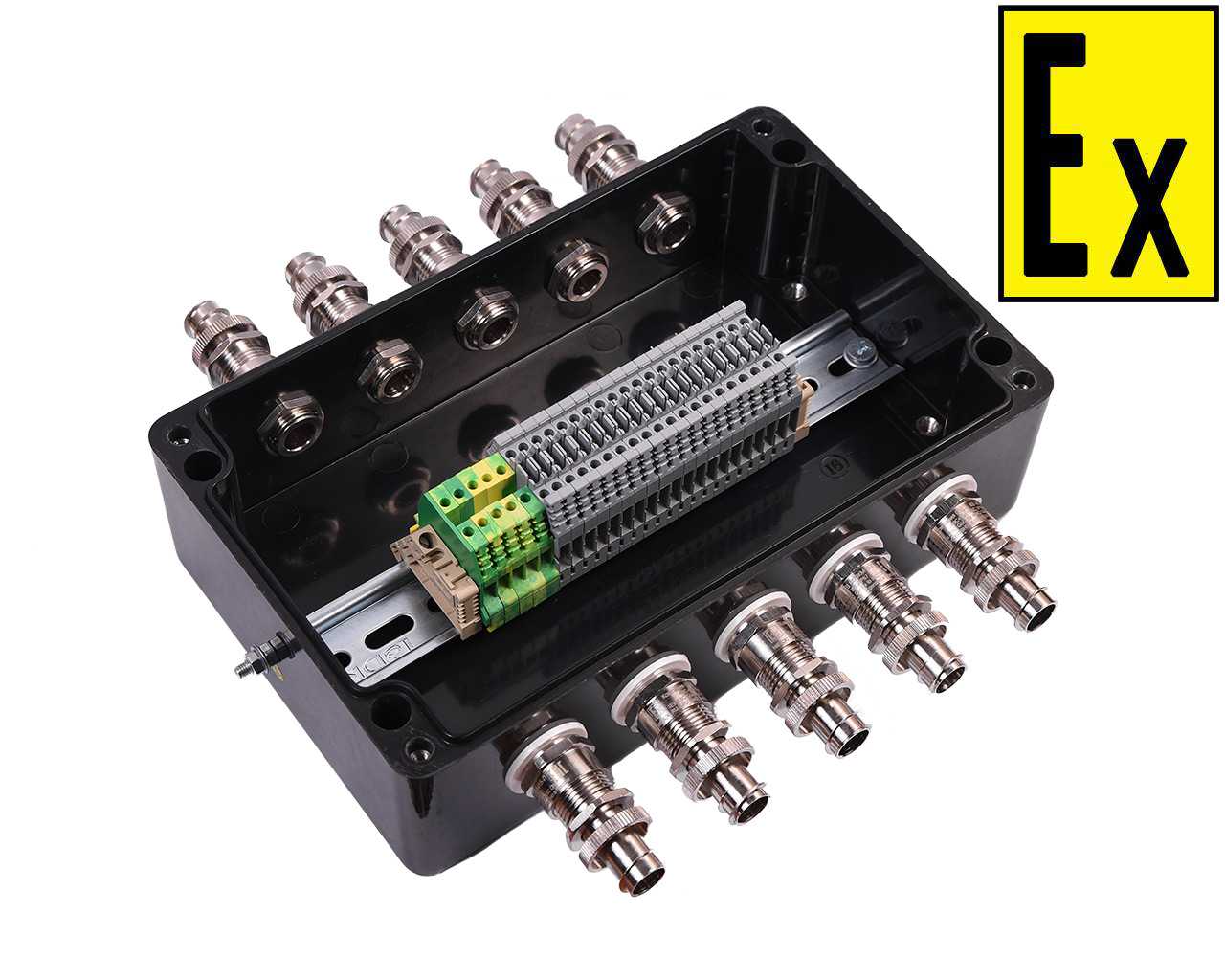

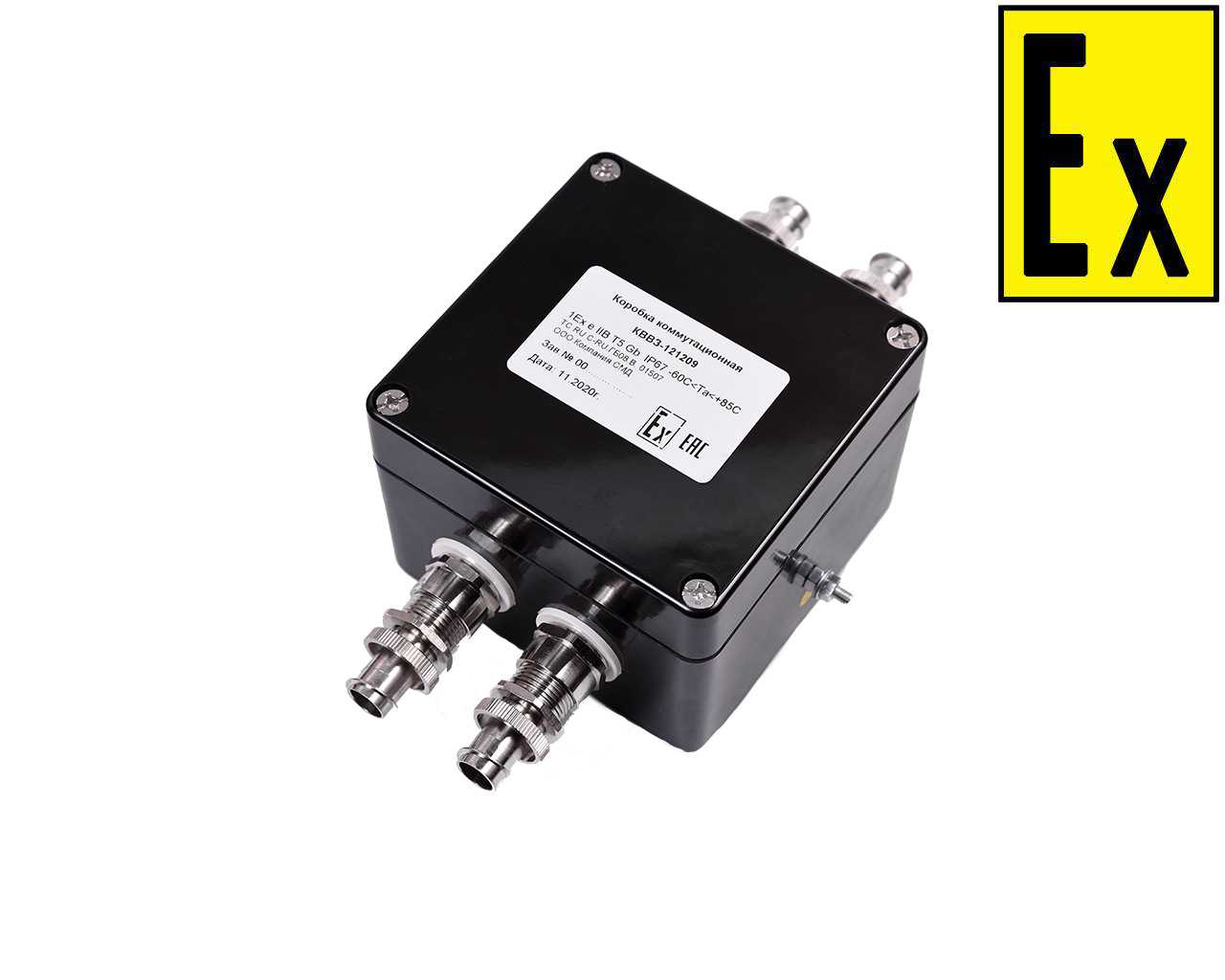

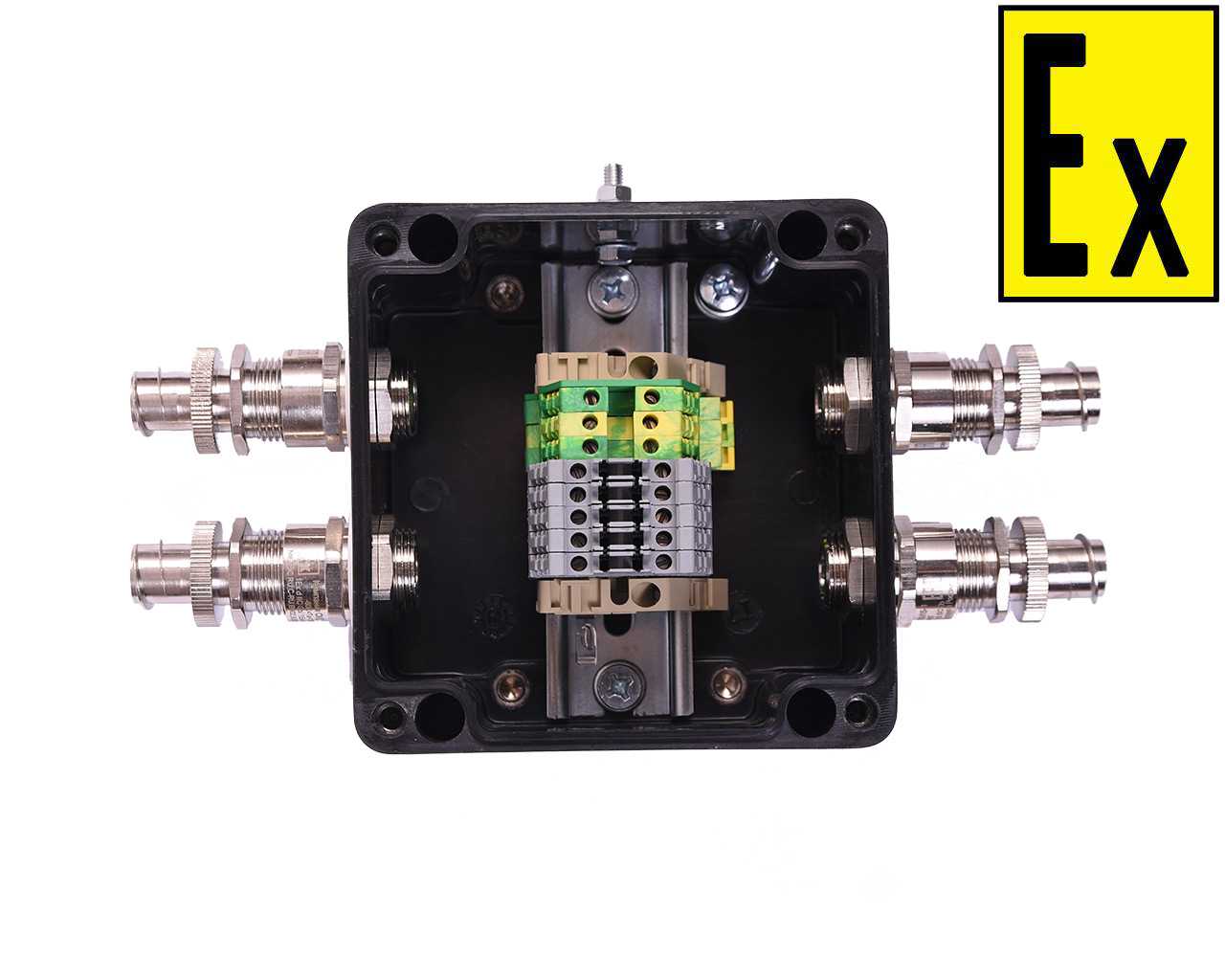

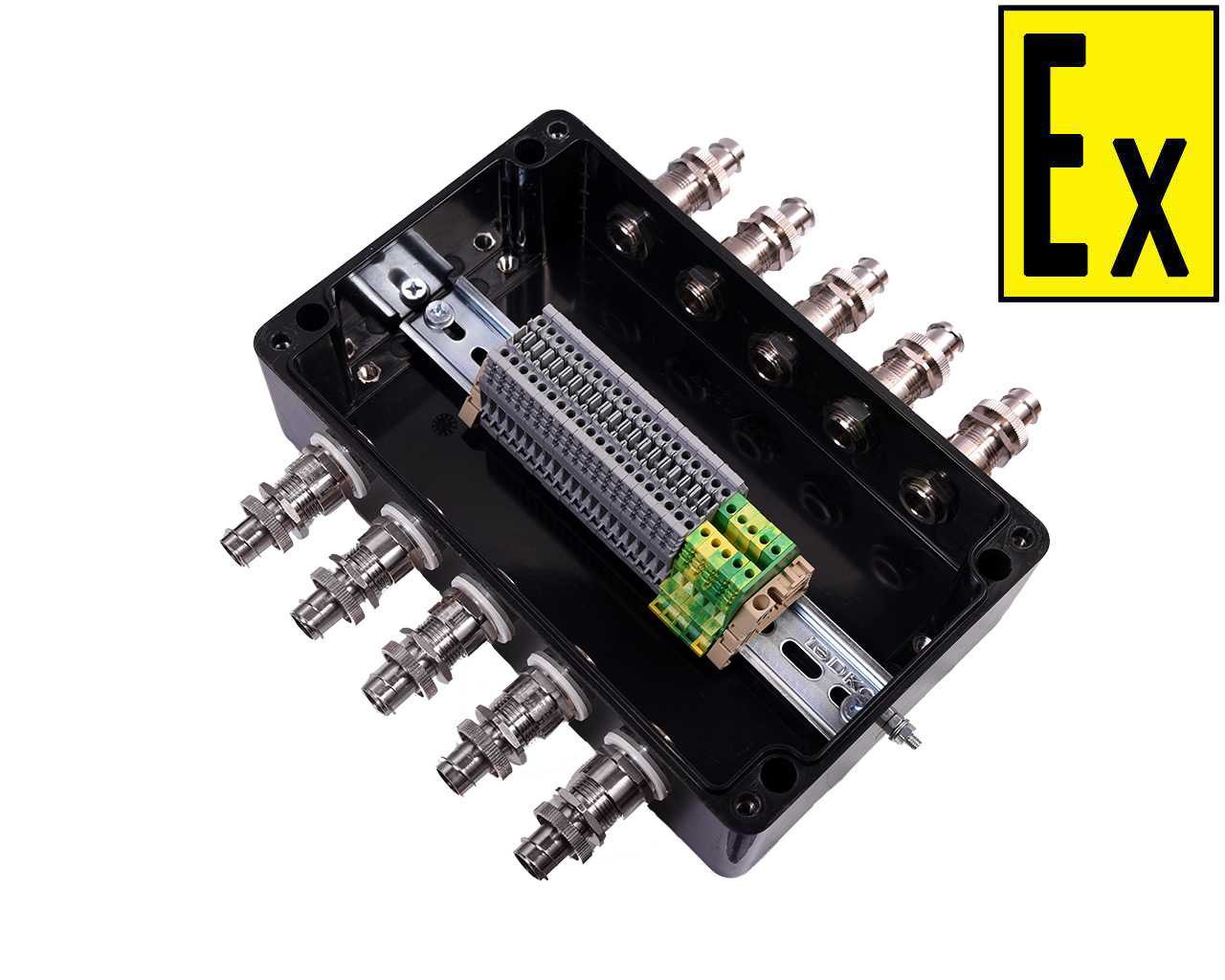

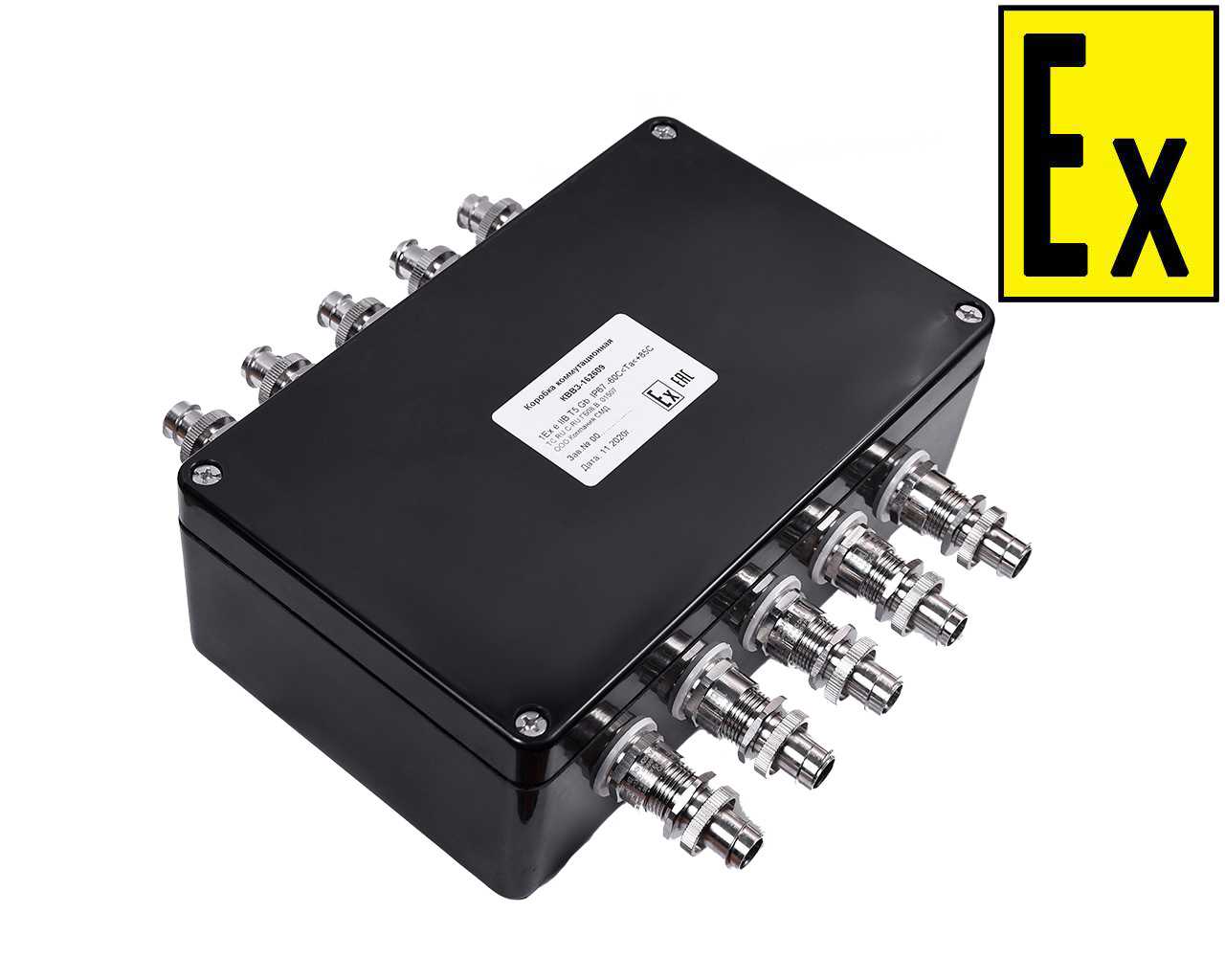

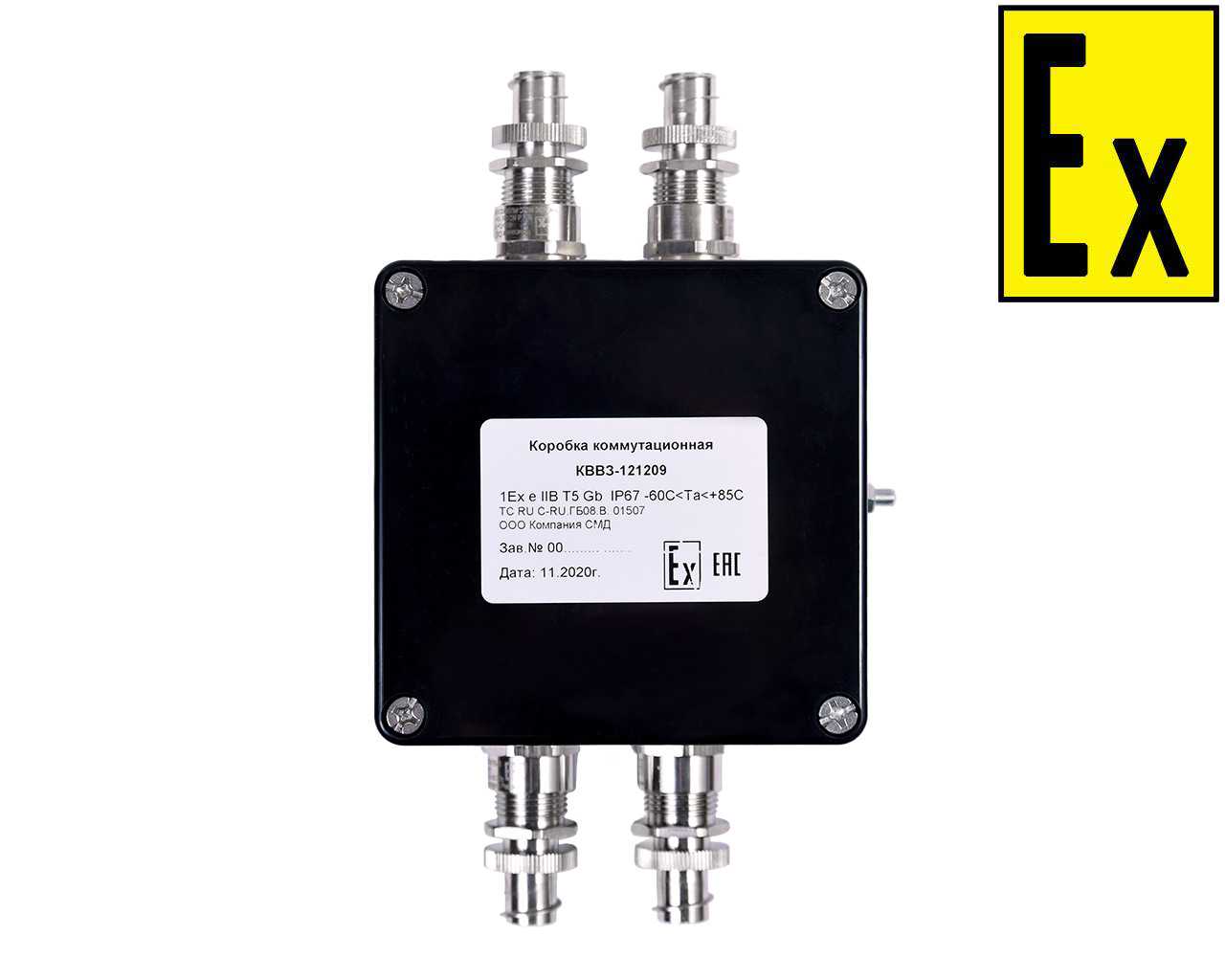

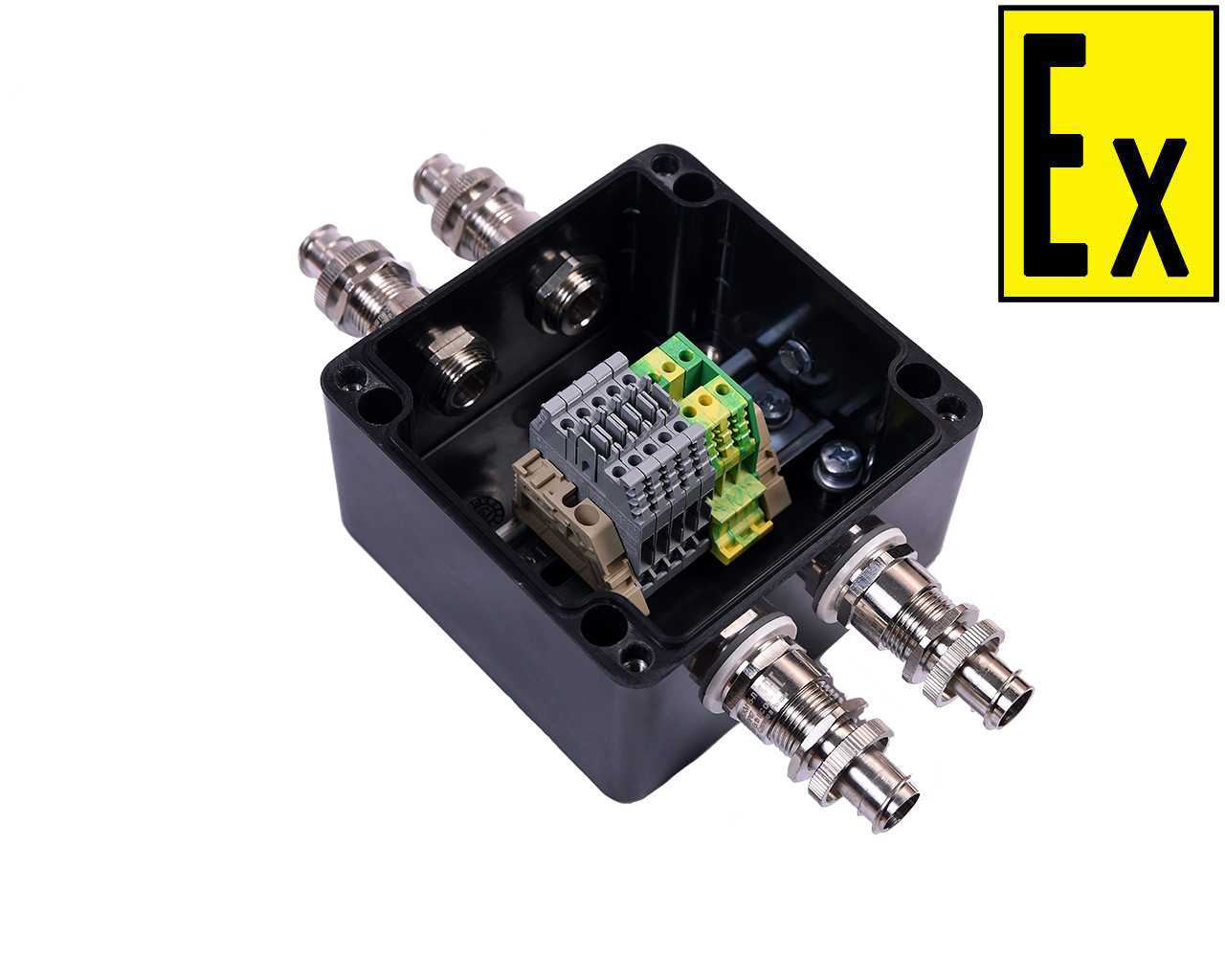

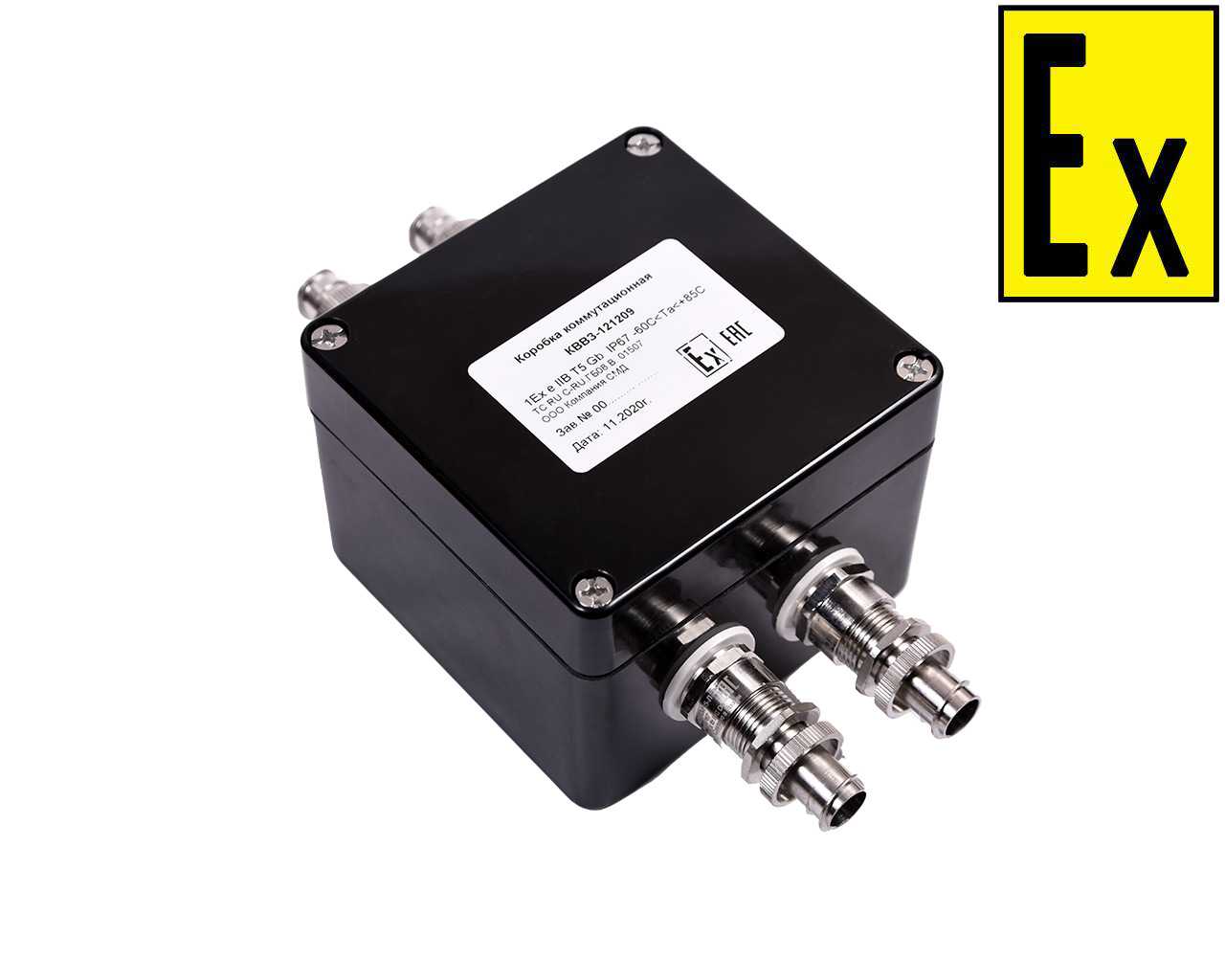

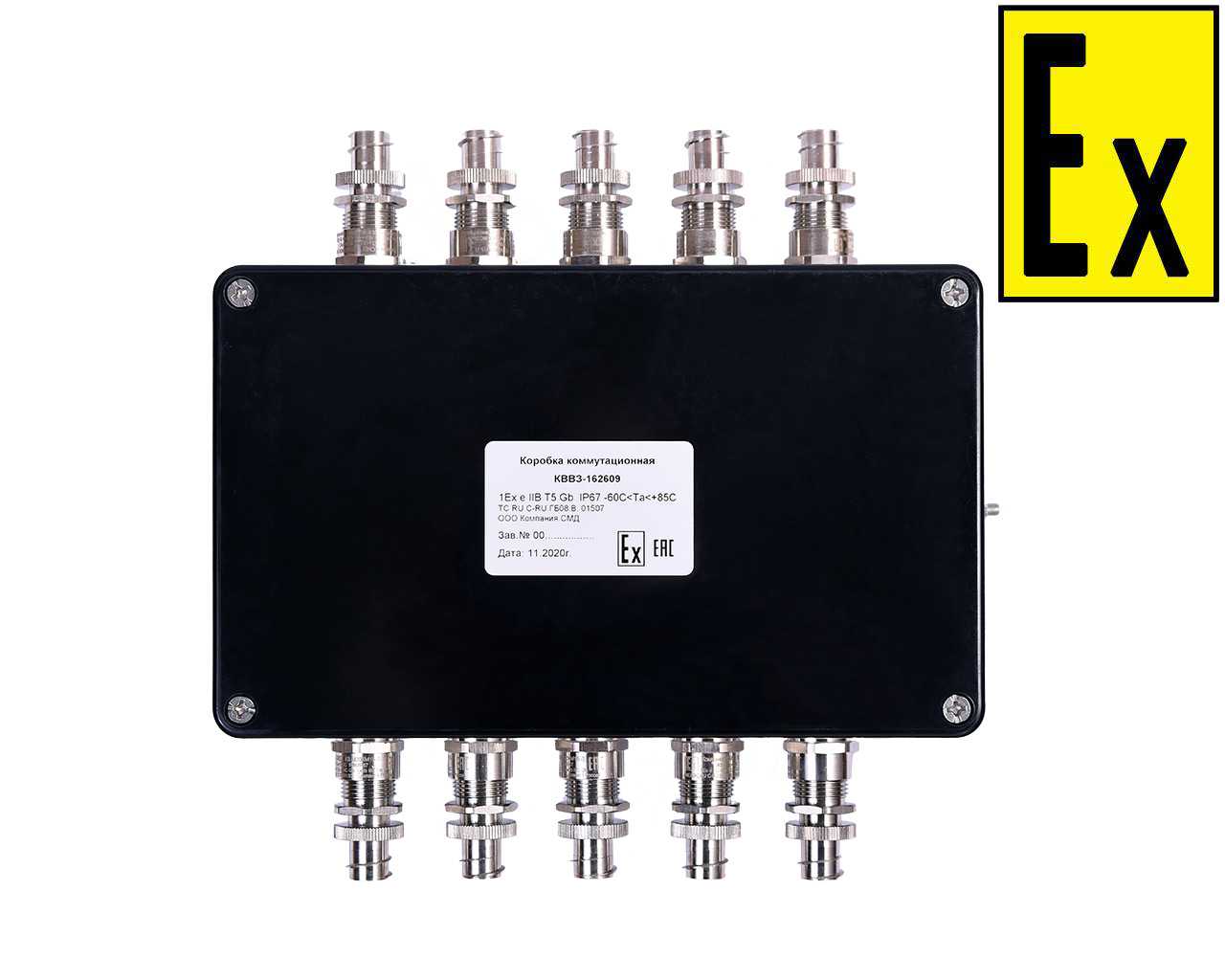

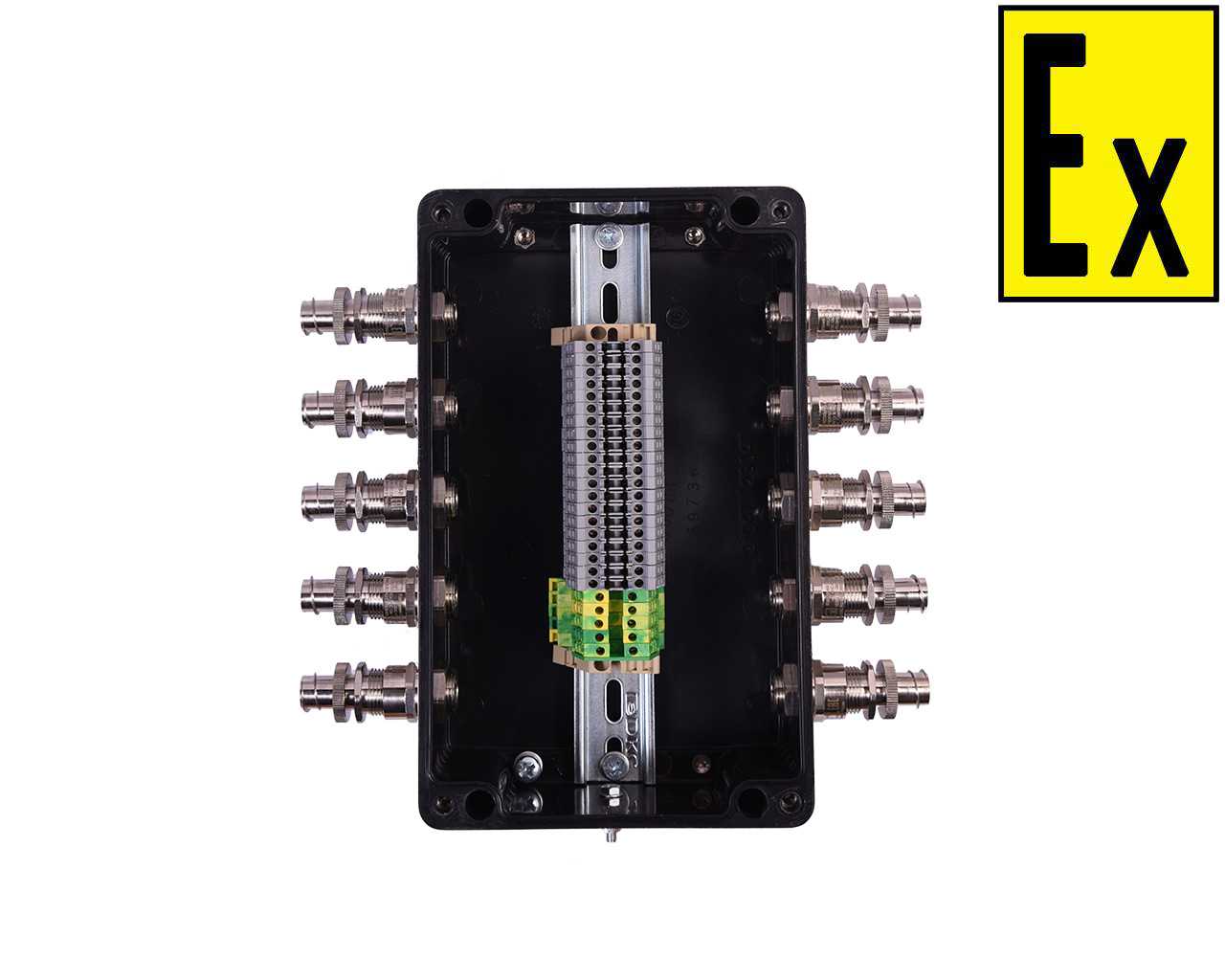

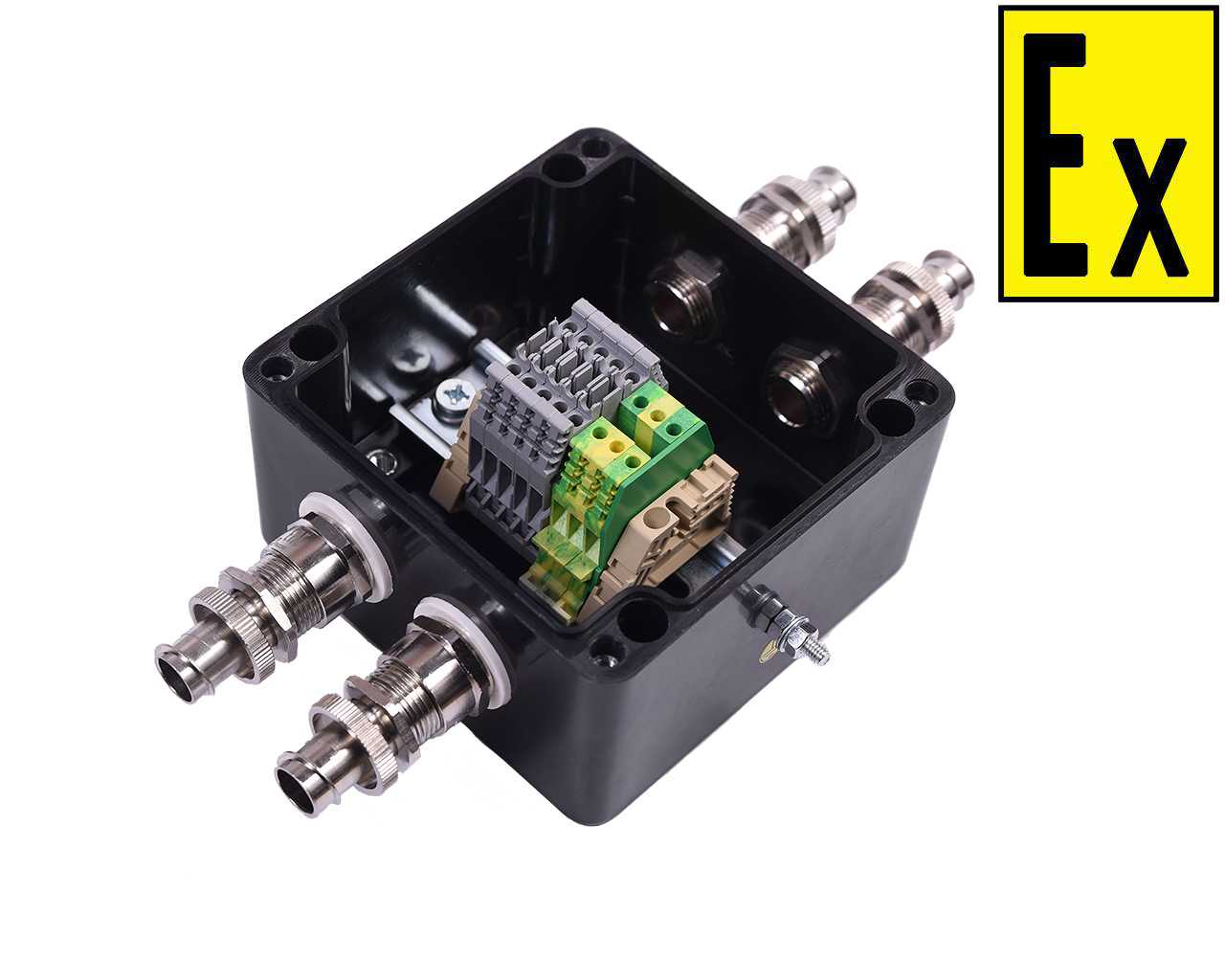

Взрывозащищенные коробки моделей КВМК Exe-П- 101009 / 121209 / 122209 / 161609 / предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах. Коробки служат для ввода бронированных, небронированных электрических кабелей круглого или плоского сечения и кабелей в металлорукаве или трубе.
Применяемый материал для изготовления коробок– полиамид.
Коробки обеспечены следующими видами взрывозащиты: ГОСТ Р МЭК 60079-7-2012 Повышенная защита вида "е", ГОСТ 31610.11-2014 (IEC 60079-11:2011) "искробезопасная электрическая цепь "i", ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".
Коробки относятся к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может используется во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIC, пыли IIIC.
| Коммутационная коробка серии - КВМК, модельный ряд: КВМК Exe-П-ХХХ… Х, КВМК Exi-П-ХХХ… Х. |
|
| Маркировка взрывозащиты |  РО Ex ia I Ma X / 0Ex ia IIC T6… Т5 Ga X / Ex tb IIIC Т80°C… Т95°C Db X РП Ex eb I Mc X / 1Ex eb IIC T6… Т5 Gb X / Ex tb IIIC Т80°C… Т95°C Db X РП Ex eb db I Mc X / 1Ex eb db IIC T6… Т5 Gb X / Ex tb IIIC Т80°C… Т95°C Db X |
| Материал корпуса | полиамид |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 |
| Температура окружающей среды в условиях эксплуатации | Т6 - от -60°C до +80°C Т5 - от -60°C до +95°C |
| Температурный класс по ГОСТ 31610.0-2014. | Т6, Т5 |
| Климатическое исполнение | ХЛ (F), УХЛ (NF), ОМ (MU) |
| Коммутируемый ток, А - переменный ток - постоянный ток |
не более 200 не более 200 |
| Коммутируемое напряжение, В - переменный ток - постоянный ток |
не более 1000 не более 1000 |
| Модель | Габаритные размеры без кабельных вводов и внешних компонентов |
Установочные размеры | Масса корпуса, не более |
| КВМК Exe/Exi-П-101009 | 100x100x91 мм | - | |
| КВМК Exe/Exi-П-121209 | 120x120x91 мм | 82х106 мм | |
| КВМК Exe/Exi-П-122209 | 120x220x91 мм | 82х204 мм | |
| КВМК Exe/Exi-П-161609 | 160x160x91 мм | 110х140 мм |
Пример записи при заказе:
| КВМК Exe-П-121209 | –B[x1]–D[x2] – |
| 1 | 2 |
