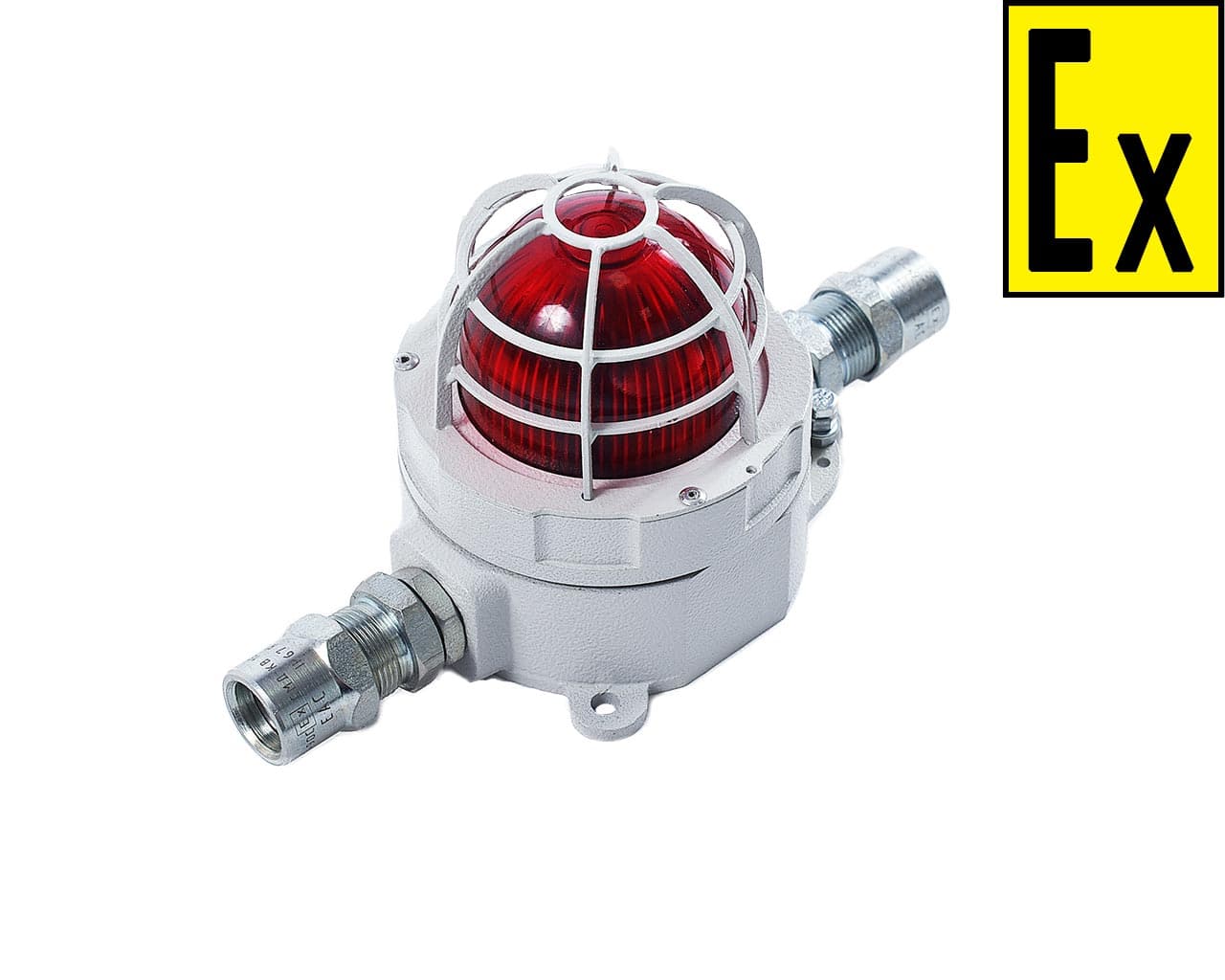

Оповещатели серии «Орбита МК М С» предназначены для подачи тревожных световых сигналов в системах пожарной и охранной сигнализации, а так же для индикации режимов работы оборудования и привлечения внимания персонала в аварийных ситуациях.
Оповещатели могут использоваться с любыми приемно-контрольными приборами пожарной и охранной сигнализаций. Вид и уровень взрывозащиты 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db по ГОСТ Р МЭК 60079-0-2011. Оповещатели могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011.
Оповещатели отличаются напряжением питания:
Отличительные особенности:
Посты комплектуются взрывозащищенными кабельными вводами серии КВ, KV ТУ 27.33.13-138-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров
| Оповещение | Режим | Параметры | |
|---|---|---|---|
Световое |
1 ступень | строб - вспышки; мигание 1; мигание 2; мигание 3; мигание 4; постоянное; |
70 мсек с частотой 1.3Гц; частота 0.5Гц; частота 1Гц; частота 2Гц; частота 3Гц; постоянное горение; |
| 2 ступень | строб - вспышки; мигание 1; мигание 2; мигание 3; мигание 4 постоянное; |
70 мсек с частотой 1.3Гц; частота 0.5Гц; частота 1Гц; частота 2Гц; частота 3Гц; постоянное горение; |
|
Режим работы выбирается пользователем самостоятельно с помощью dip-переключателей. Возможен одноступенчатый или двухступенчатый режимы. Вторая ступень включается автоматически через фиксированное время – 3 мин, или с помощью внешнего управляющего напряжения. Вид сигнала оповещения выбирается пользователем независимо для каждой ступени с помощью dip-переключателей. Возможны 6 режимов работы: мигание с частотами 0.5Гц, 1, 2, 3Гц; строб-вспышки 70мсек с частотой 1.3Гц; постоянное свечение. В режиме «строб» яркость в 2 раза превышает режимы постоянного свечения или мигания.
Система обозначения при заказе
| ОРБИТА МК М | С - | А - | К |
| 1 | 2 | 3 | 4 |
| Маркировка взрывозащиты | 1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db, PB Ex db I Mb/1 Ex db IIC T6 Gb/Ex tb IIIC T85 °C Db |
| Степень защиты оболочкой | IP67 |
| Климатическое исполнение | УХЛ1 |
| Диапазон температур эксплуатации | -60С<Ta<+70С |
| Напряжение питания | 10,5 В - 27В постоянного тока; 220 В переменного тока |
| Ток потребления, не более | 0,6Аdc; 0,07Aac |
| Режимы работы (см. таблицу 2) | одноступенчатый двухступенчатый |

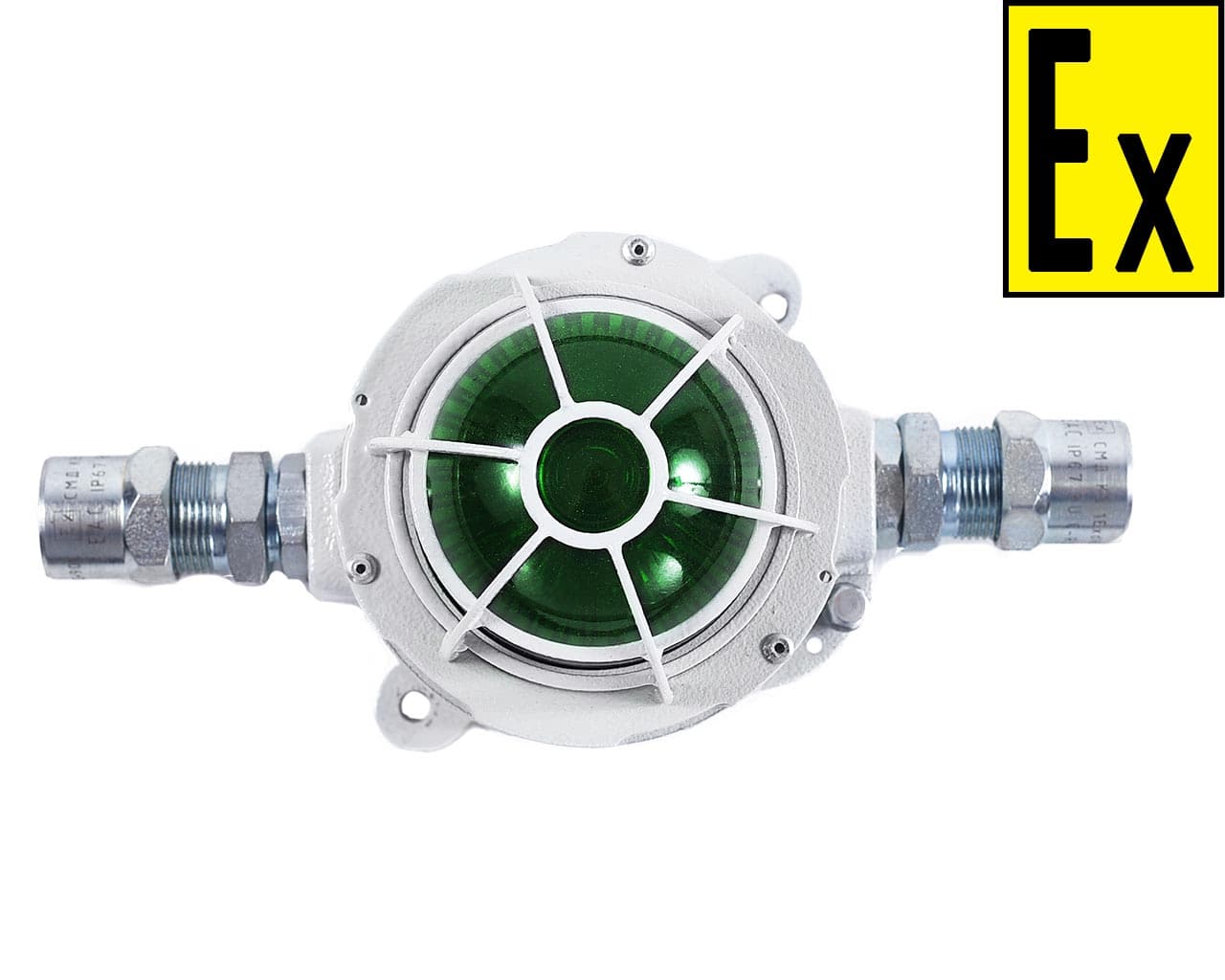

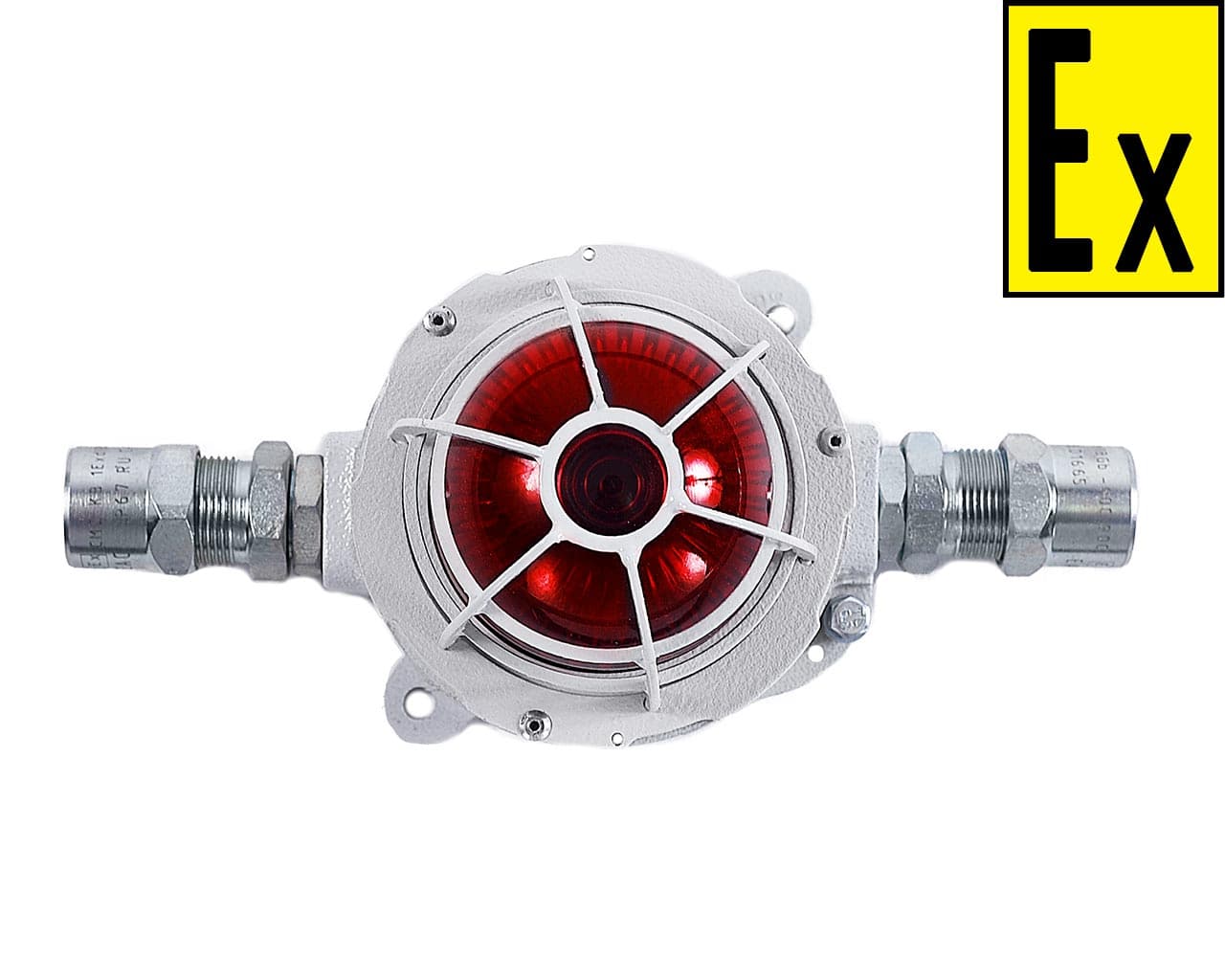

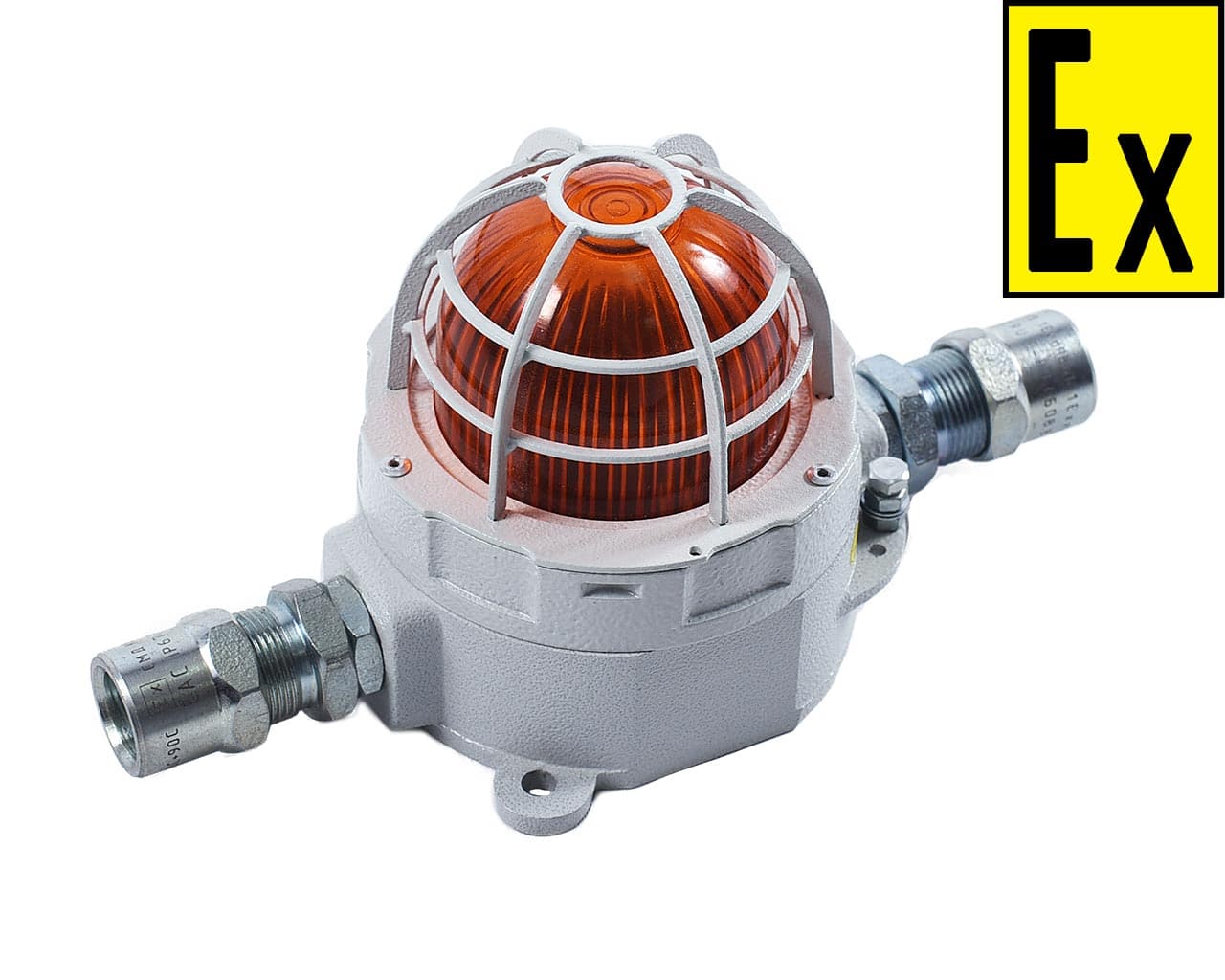

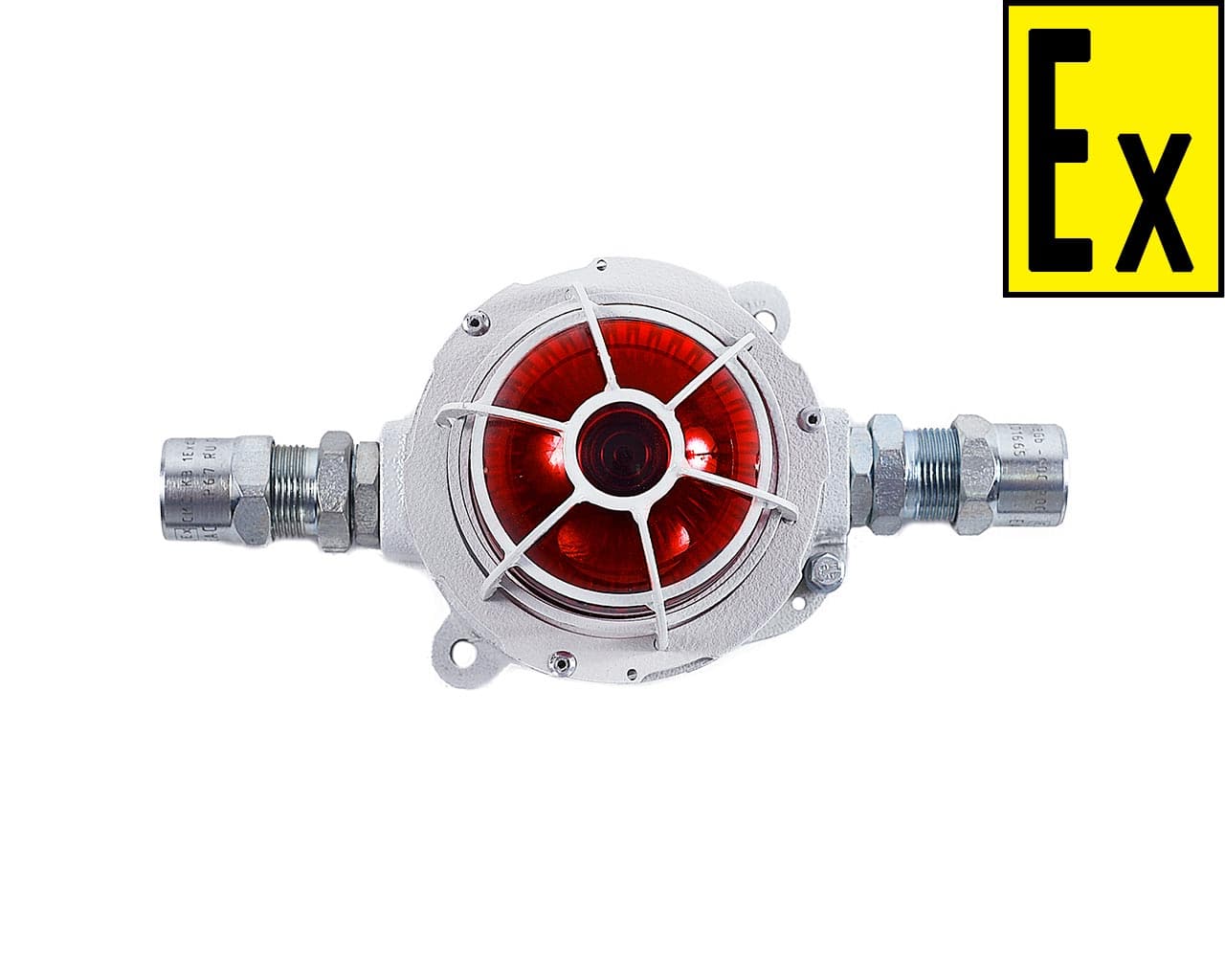

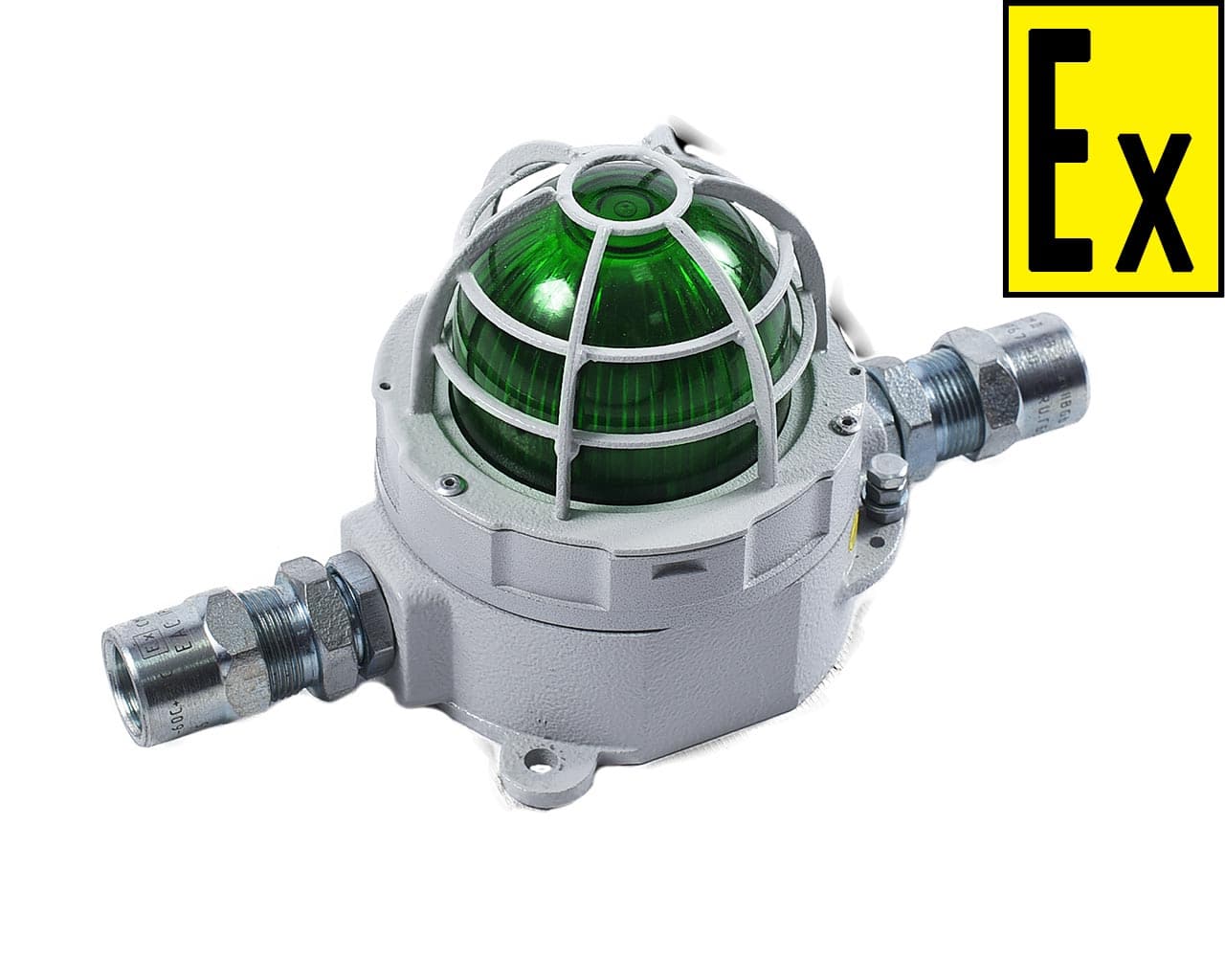

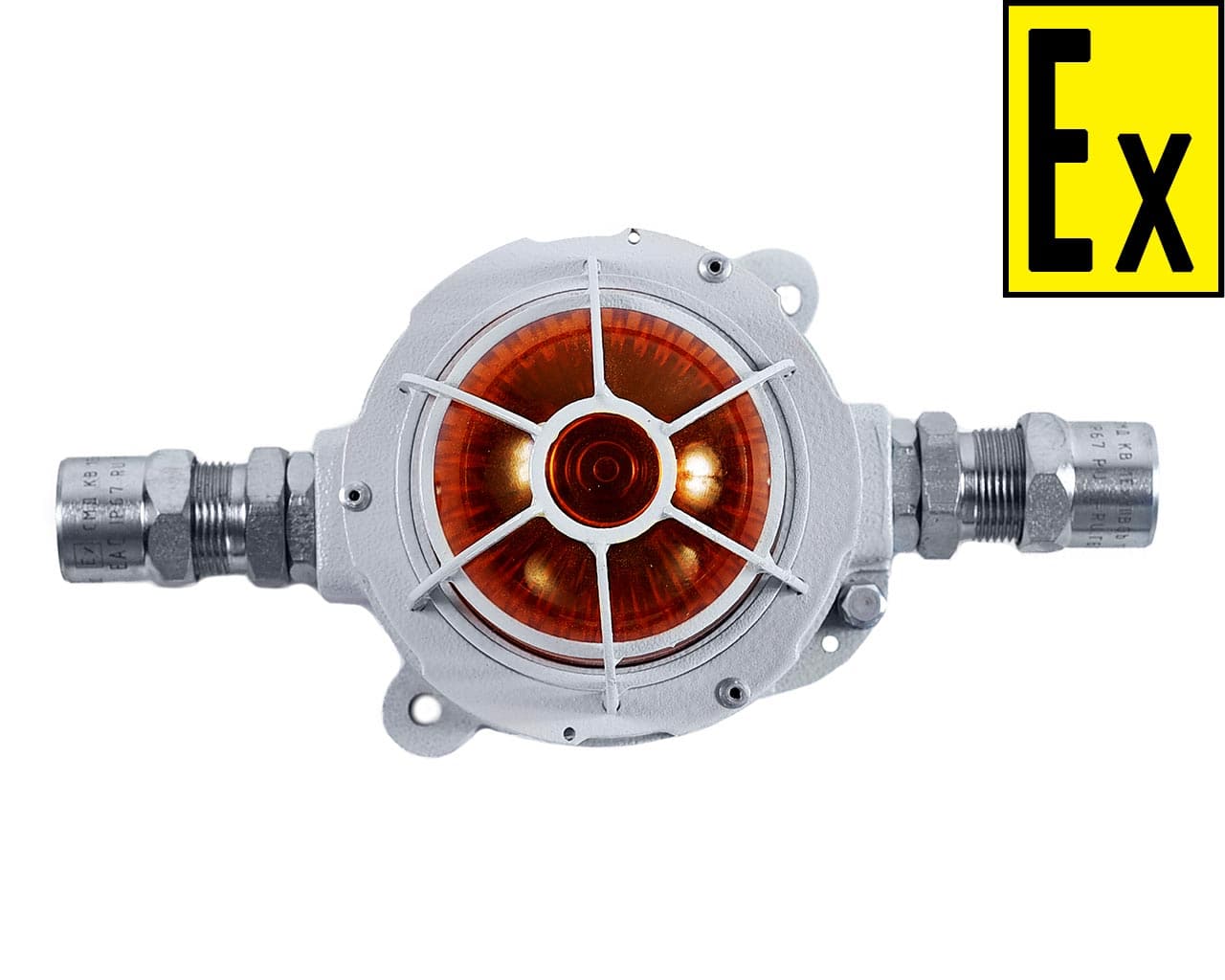

| Цвет светового оповещения | Красный (по умолчанию); Зеленый; Желтый; Синий; Белый; |
| Тип источника света | 9-ти кристальный светодиод высокой яркости |
| Сила света, не менее | 50 Кд |
| Материал корпуса | Алюминиевый сплав; Нержавеющая сталь |
| Габаритные размеры (ДхШхВ), не более: | 115х100х115 |
| Масса, не более: | 1,5кг |
22.44.01.03184.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства ЕАЭС N RU Д-RU.PA01.B.12629/21. Декларация соответствия ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" ЕАЭС N RU Д-RU.PA01.B.48848/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Отказное решение № 21/06/0245 в сертификации ТР ТС 004/2011 "О безопасности низковольтного оборудования" Отказное решение № 21/06/0245 в сертификации ТР ТС 010/2011 "О безопасности машин и оборудования" ЕАЭС RU C-RU.ПБ74.B.00259/23. Сертификат соответствия ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ЕАЭС RU C-RU.АЖ58.B.02260/22. Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" Руководство по эксплуатации. Оповещатель пожарный световой взрывозащищенный ОРБИТА МК М – С (СТРОБ)
