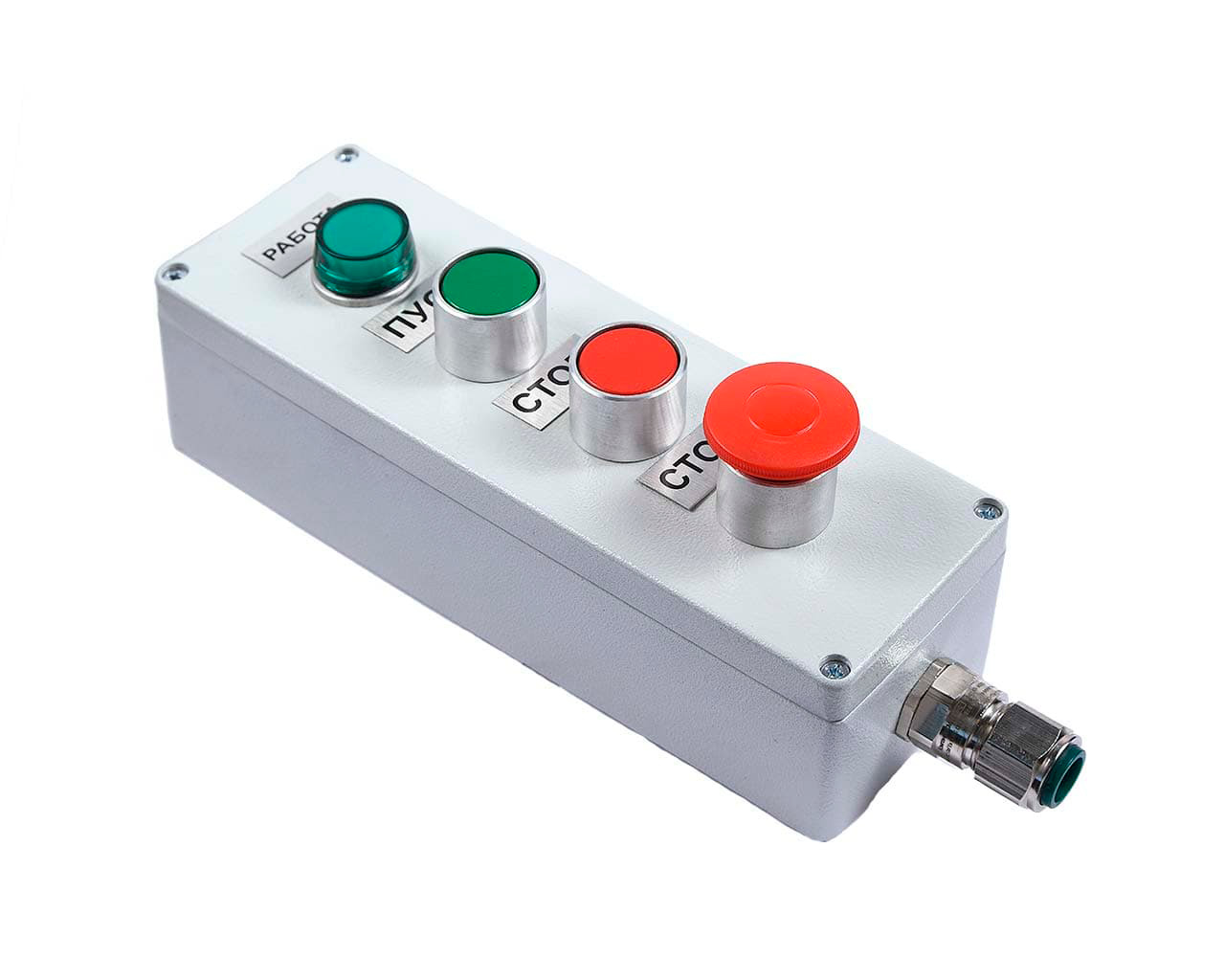

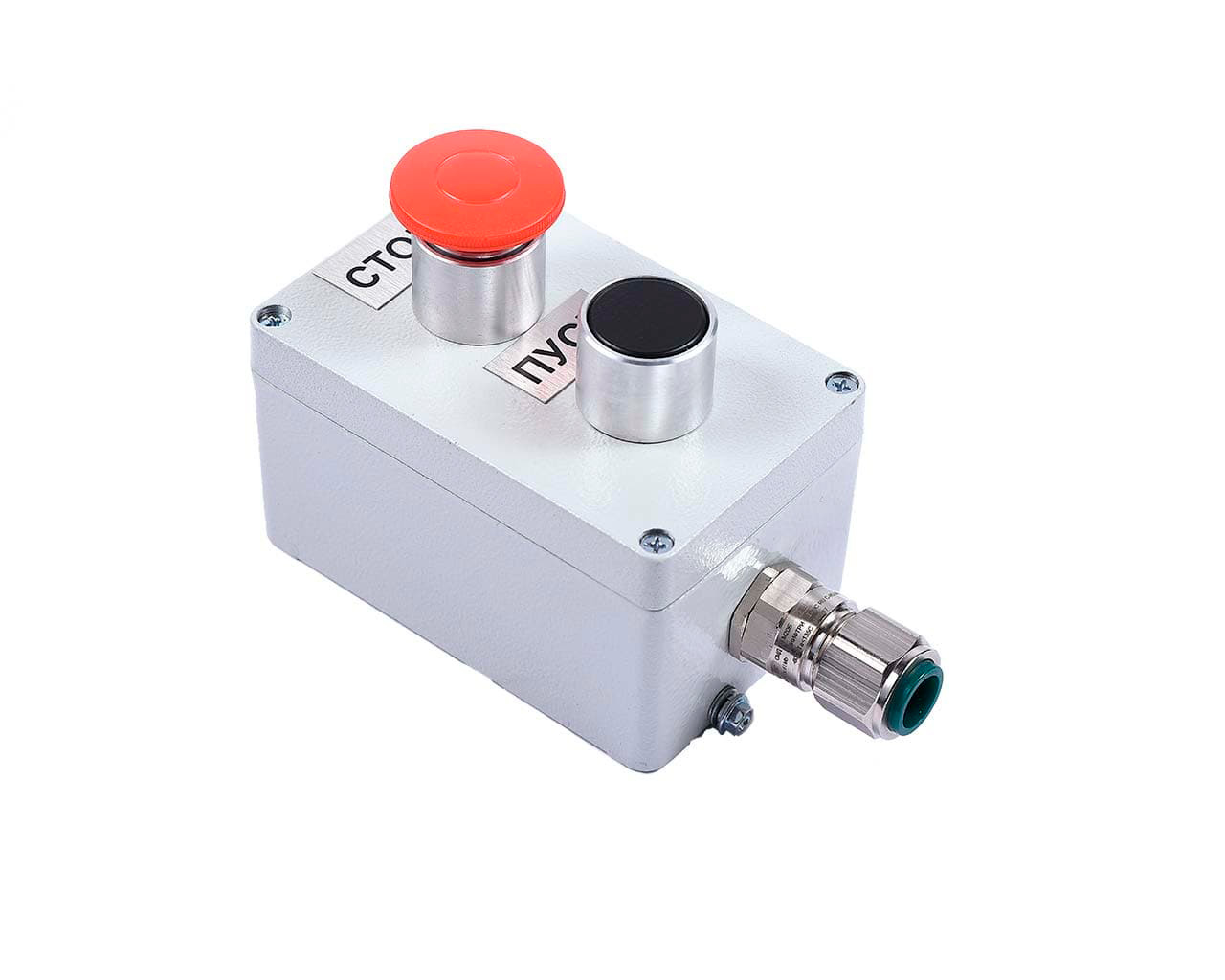

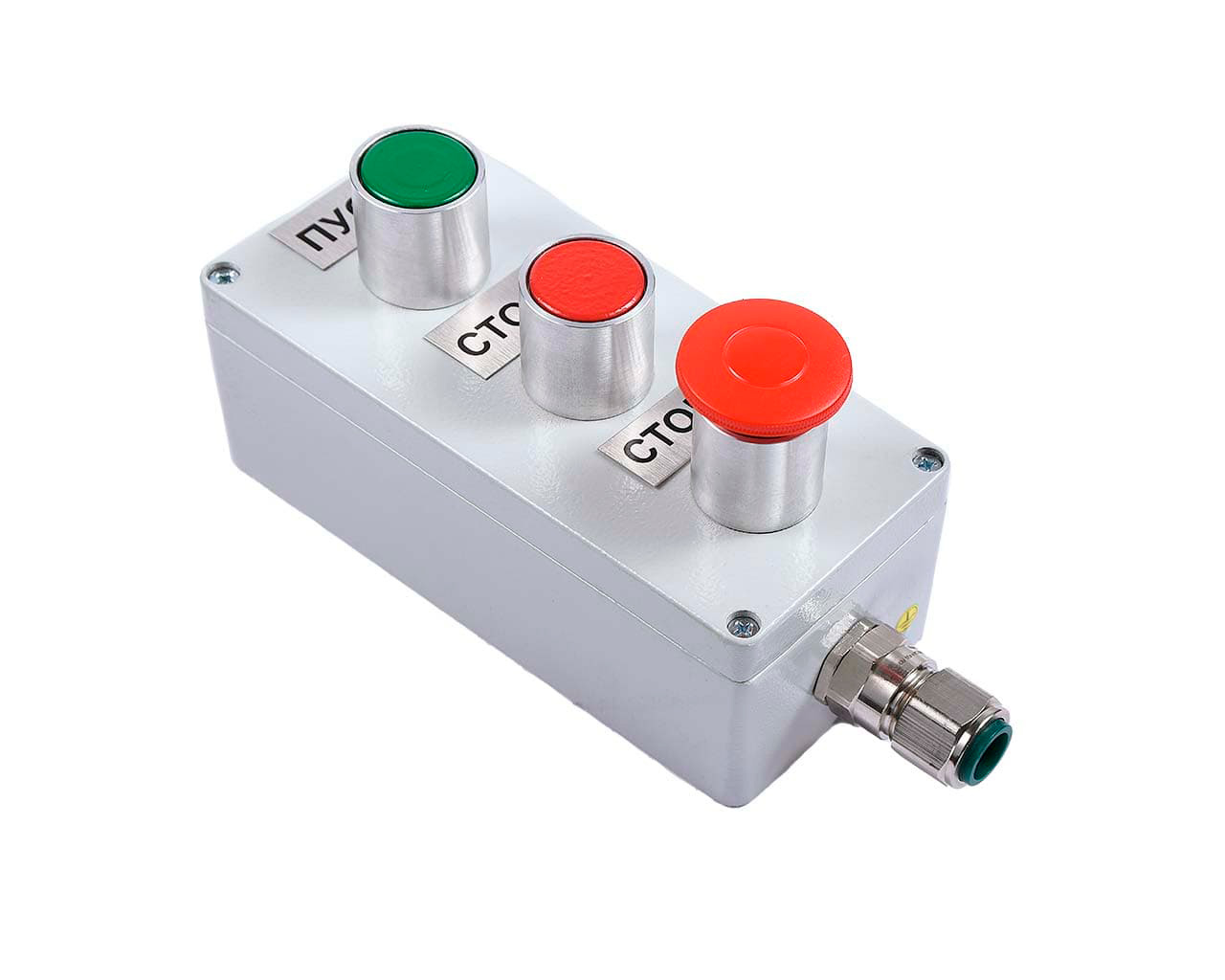

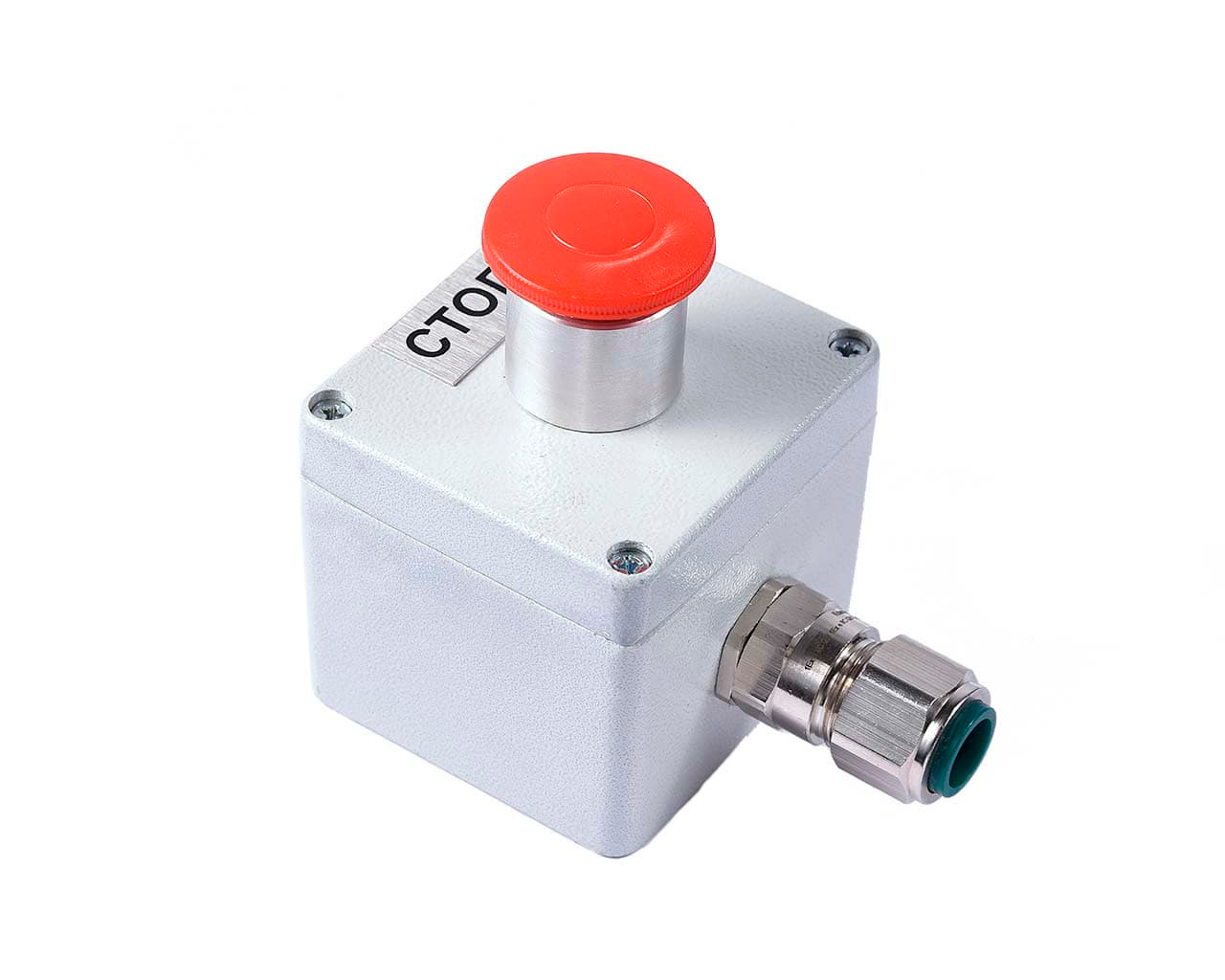

Общепромышленные посты управления серии ПКВ ОП, моделей: ПКВ ОП-А-ХХХХХХ; ПКВ ОП-Н-ХХХХХХ; ПКВ ОП-П-ХХХХХХ предназначены для коммутации, управления и индикации режимов работы электрических цепей переменного и постоянного тока промышленной частоты, а также для подключения бронированных и небронированных электрических кабелей круглого или плоского сечения в металлорукаве или трубе.
Посты серии ПКВ ОП выпускаются в виде трёх моделей – в зависимости от применяемого материала корпуса:
Габаритные размеры и технические характеристики приведены в Таблицах 1-3 (вкладка "Характеристики").
Посты управления комплектуются элементами коммутации и индикации: индикаторные лампы на напряжение 24В и 220В; кнопочные и поворотные выключатели с фиксацией и без фиксации. Выключатели имеют по две группы НЗ и НР контактов.
Посты управления комплектуются элементами коммутации и индикации: индикаторные лампы на напряжение 24В и 220В; кнопочные выключатели и поворотные переключатели с фиксацией и без фиксации. Выключатели имеют по две группы НЗ и НР контактов. С учетом доступного пространства и рассеиваемой мощности внутри корпуса могут устанавливаться клеммные зажимы двух типов винтовые или пружинные на стандартную DIN – рейку 35мм.
Посты управления комплектуются дренажными устройствами, клеммами, заглушками, а также кабельными вводами различных исполнений. Присоединительная резьба кабельных вводов М, размер резьбы от 16мм до 50мм, максимальное количество зависит от габаритов корпуса. Ввода в оборудование монтируются с расчетом удобного расположения головки гаечного ключа согласно ГОСТ 13682 – 80.

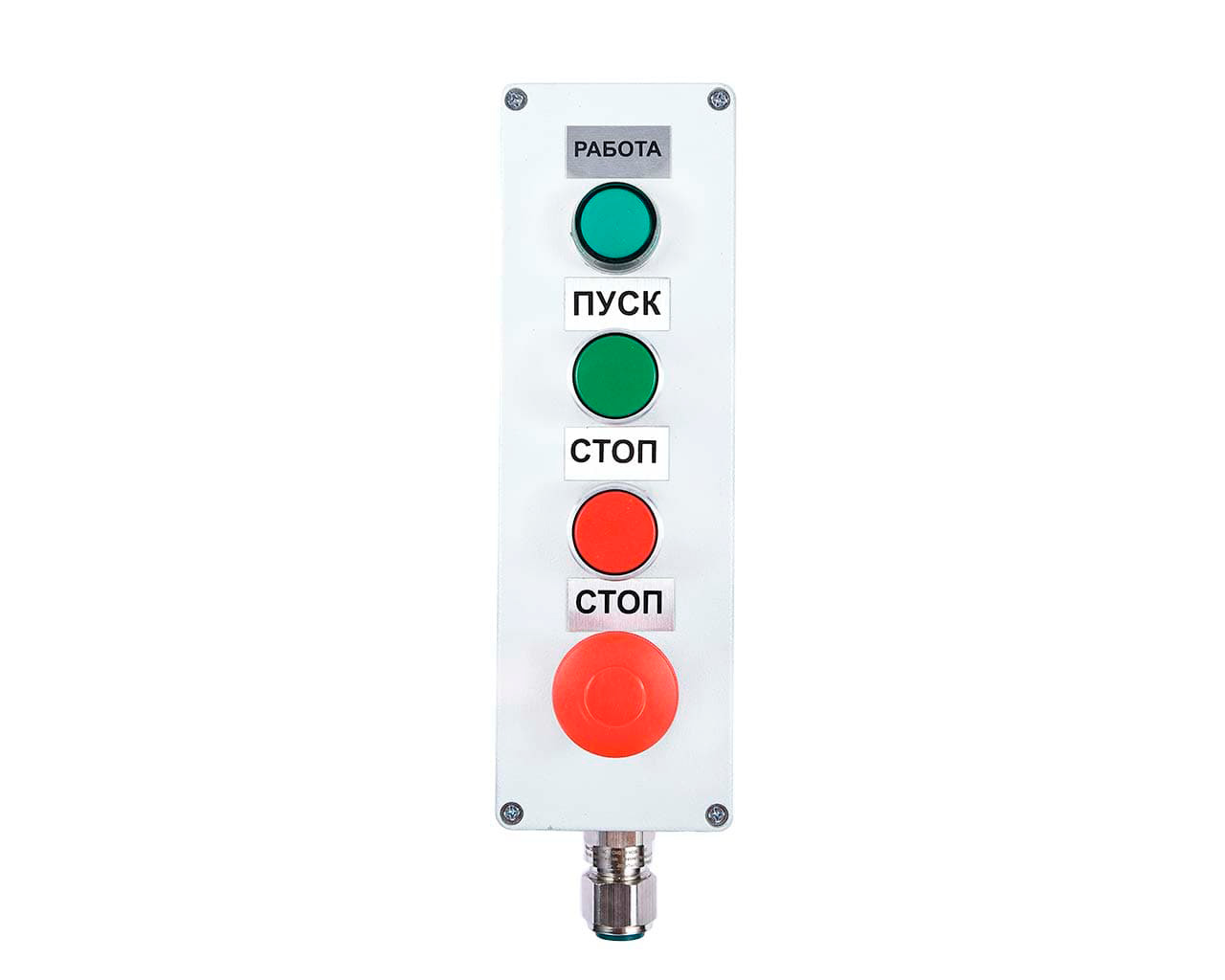

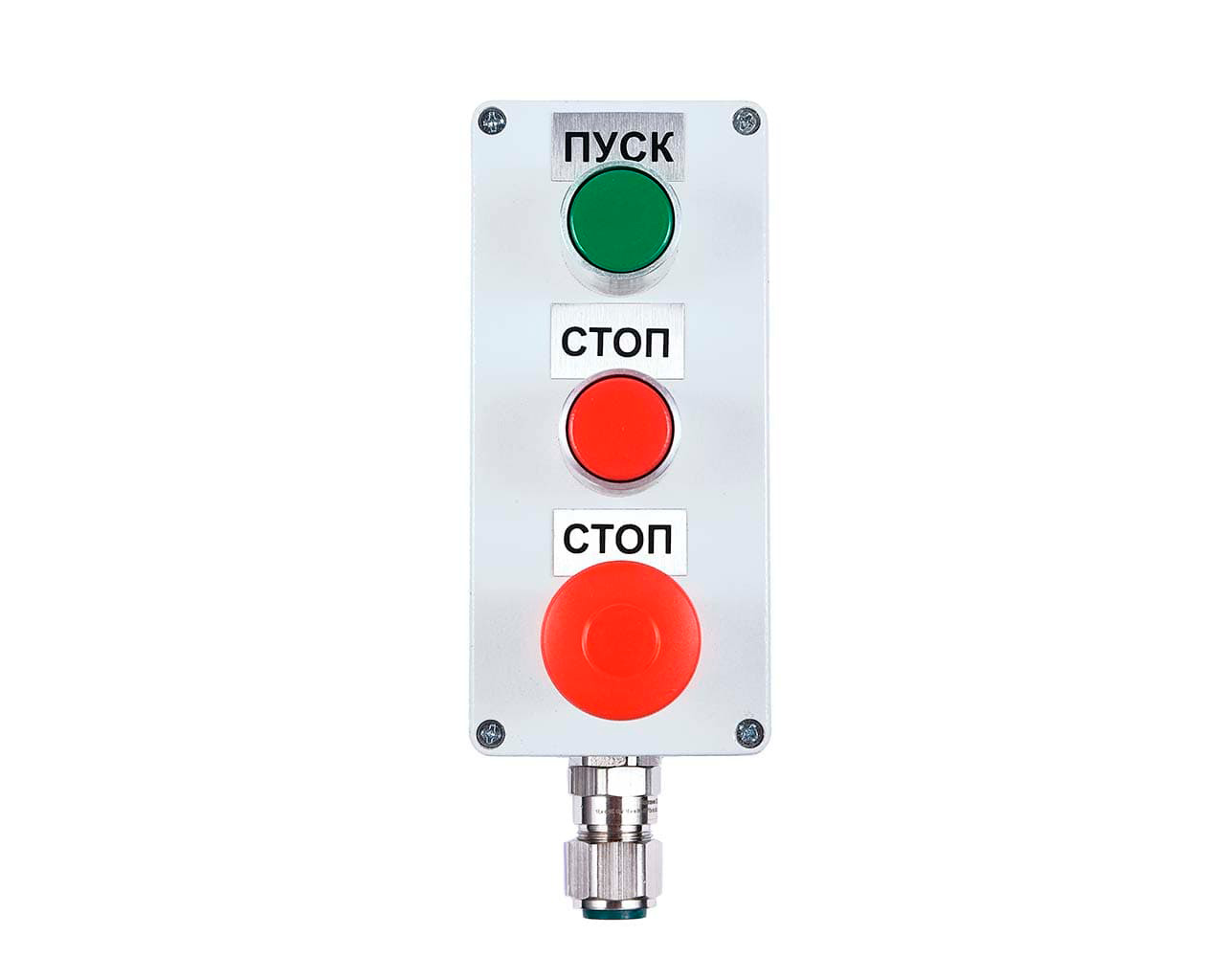

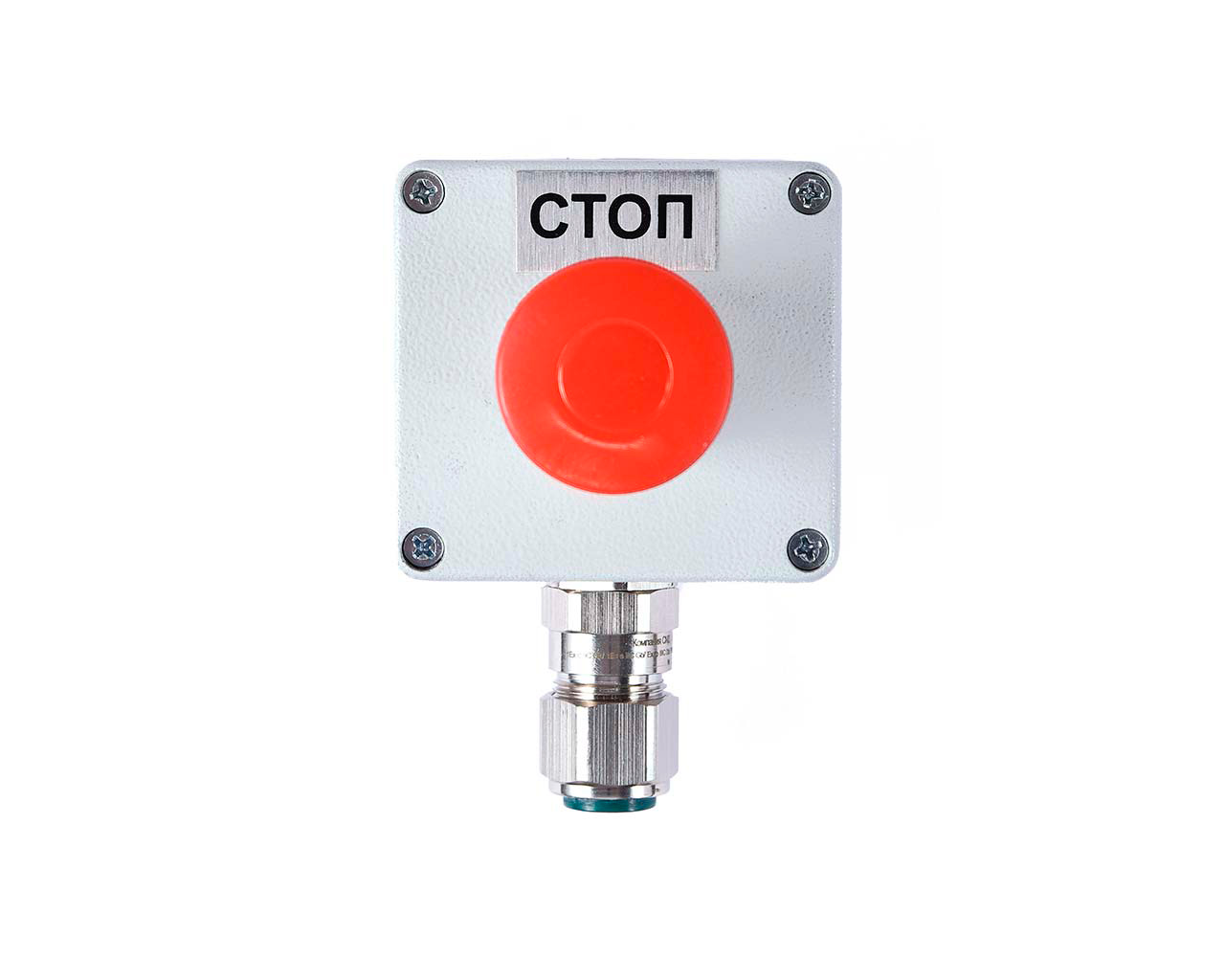

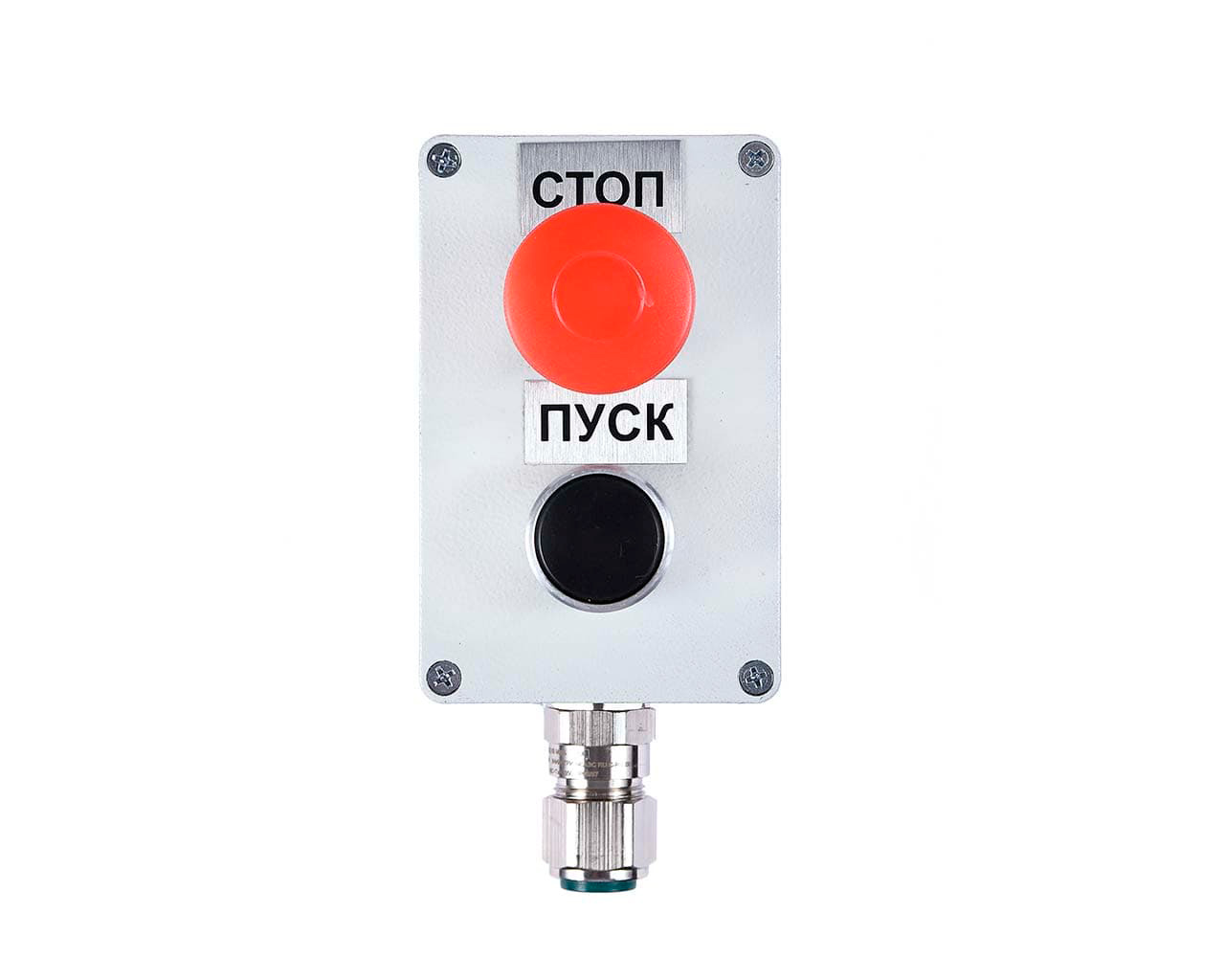

Посты могут иметь таблички с оперативными надписями на русском и иностранном языках: «Пуск», «Стоп», «Вперед», «Назад», «Вверх», «Вниз», «Вправо», «Влево», «Быстро», «Медленно», «Толчок», «Тормоз», «Откр.», «Закр.», «Откл.», «Авт-0-Вкл» и другие короткие надписи по заказу потребителя.
Вид климатического исполнения УХЛ1 по ГОСТ 15150, атмосфера типа II по ГОСТ 15150. Степень защиты от проникновения пыли и влаги по ГОСТ 14254 – IP65. Предельно допустимая температура окружающей среды: от -40°C до +70°С (диапазон температур зависит от установленного оборудования).
Таблица 1 – Технические характеристики постов модели ПКВ ОП-А-ХХХХХХ (алюминиевый сплав)
| Материал корпуса | Алюминиевый сплав | |
| Максимальное напряжение | - переменный ток, не более 1000 В - постоянный ток, не более 1000 В |
|
| Наименование и габаритные размеры постов управления ПКВ ОП-А | ПКВ ОП-A-080707 | 80 х 75 х 70 мм |
| ПКВ ОП-A-080806 | 85 х 80 х 65 мм | |
| ПКВ ОП-A-081207 | 80 х 125 х 70 мм | |
| ПКВ ОП-A-801707 | 80 х 175 х 70 мм | |
| ПКВ ОП-A-082507 | 80 х 250 х 70 мм | |
| ПКВ ОП-A-101008 | 100 х 100 х 81 мм | |
| ПКВ ОП-A-101608 | 100 х 160 х 81 мм | |
| ПКВ ОП-A-121208 | 120 х 122 х 81 мм | |
| ПКВ ОП-A-123608 | 120 х 360 х 81 мм | |
| ПКВ ОП-A-161609 | 160 х 160 х 91 мм | |
| ПКВ ОП-A-162609 | 160 х 260 х 91 мм | |
| ПКВ ОП-A-122209 | 120 х 220 х 91 мм | |
| ПКВ ОП-A-162110 | 160 х 360 х 91 мм | |
| ПКВ ОП-A-163609 | 160 х 210 х 100 мм | |
| ПКВ ОП-A-181810 | 180 х 180 х 100 мм | |
| ПКВ ОП-A-232011 | 230 х 200 х 111 мм | |
| ПКВ ОП-A-232018 | 230 х 200 х 180 мм | |
| ПКВ ОП-A-232811 | 230 х 280 х 110 мм | |
| ПКВ ОП-A-233311 | 230 х 330 х 111 мм | |
| ПКВ ОП-A-403111 | 403 х 310 х 111 мм | |
Таблица 2 – Технические характеристики постов модели ПКВ ОП-Н-ХХХХХХ (коррозионностойкая сталь)
| Материал корпуса | коррозионностойкая сталь AISI 304 | |
| Максимальное напряжение | - переменный ток, не более 1000 В - постоянный ток, не более 1000 В |
|
| Наименование и габаритные размеры постов управления ПКВ ОП-Н | ПКВ ОП-Н-101009 | 100 х 100 х 91 мм |
| ПКВ ОП-Н-101609 | 100 х 160 х 91 мм | |
| ПКВ ОП-Н-121209 | 120 х 122 х 91 мм | |
| ПКВ ОП-Н-123609 | 120 х 360 х 91 мм | |
| ПКВ ОП-Н-161611 | 160 х 160 х 110 мм | |
| ПКВ ОП-Н-162111 | 160 х 210 х 110 мм | |
| ПКВ ОП-Н-122211 | 120 х 220 х 110 мм | |
| ПКВ ОП-Н-181811 | 180 х 180 х 110 мм | |
| ПКВ ОП-Н-162611 | 160 х 260 х 110 мм | |
| ПКВ ОП-Н-163612 | 160 х 360 х 120 мм | |
| ПКВ ОП-Н-232012 | 230 х 200 х 120 мм | |
| ПКВ ОП-Н-232020 | 230 х 200 х 200 мм | |
| ПКВ ОП-Н-232812 | 230 х 280 х 120 мм | |
| ПКВ ОП-Н-233320 | 230 х 330 х 200 мм | |
| ПКВ ОП-Н-403112 | 403 х 313 х 120 мм | |
| ПКВ ОП-Н-403120 | 403 х 313 х 200 мм | |
Таблица 3 – Технические характеристики постов модели ПКВ ОП-П-ХХХХХХ (полиамид)
| Материал корпуса | полиамид | |
| Максимальное напряжение | - переменный ток, не более 1000 В - постоянный ток, не более 1000 В |
|
| Наименование и габаритные размеры постов управления ПКВ ОП-Н | ПКВ ОП-П-101009 | 100 х 100 х 91 мм |
| ПКВ ОП-П-121209 | 120 х 120 х 91 мм | |
| ПКВ ОП-П-122209 | 120 х 220 х 91 мм | |
| ПКВ ОП-П-161609 | 160 х 160 х 91 мм | |
Таблица 4 – Электрические характеристики элементов коммутации и индикации
| Характеристики выключателей и переключателей | |
| номинальное напряжение переменного тока | 220В; 380В; 415В AC |
| номинальное напряжение постоянного | 12В; 24В; 36В; 48В DC |
| коммутируемое напряжение переменного тока, не более | 660В |
| коммутируемый ток, не более | 10А |
| сечение присоединяемых проводов, не более | 2.5 мм2 |
| Характеристики индикаторов | |
| номинальное напряжение | 220В АС; 24В |
| сечение присоединяемых проводов, не более | 2.5 мм2 |
Обозначение при заказе:
| ПКВ ОП | – Х – | YYYYYY |
| 1 | 2 | 3 |
