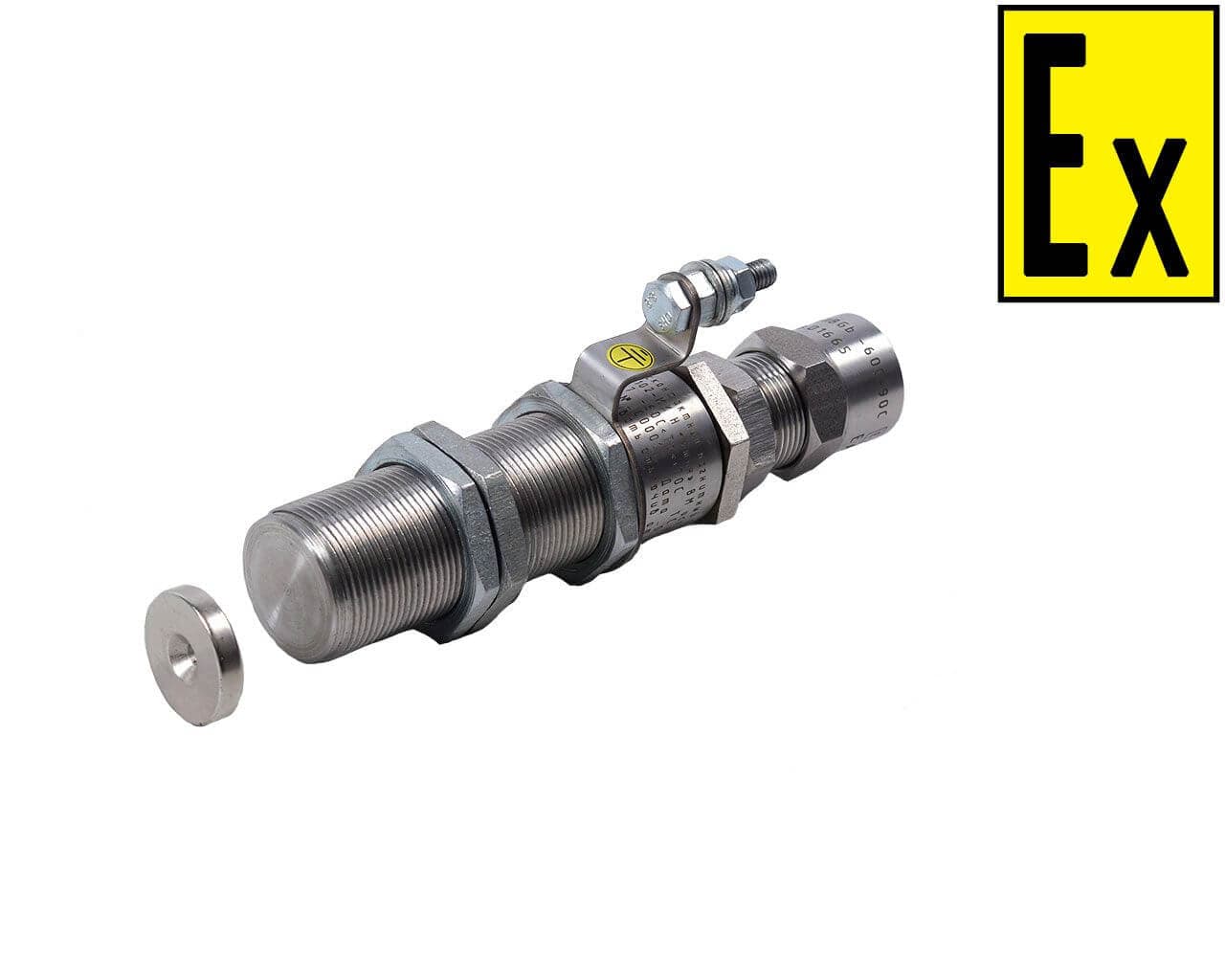

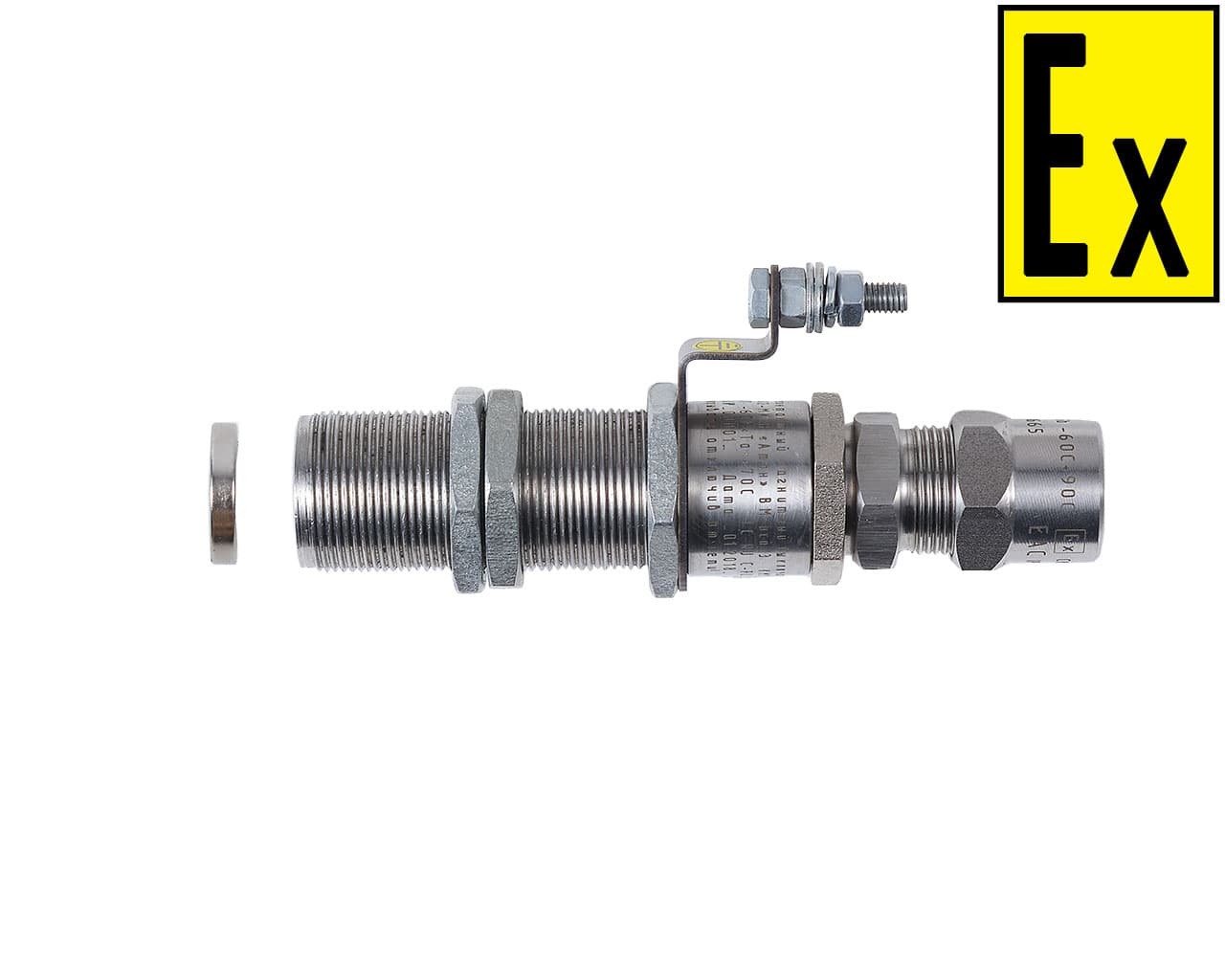

Взрывозащищенные бесконтактные магнитные выключатели серии ИО102 «Атон» ВМ предназначены для размыкания/замыкания электрических цепей при приближении магнита на определенное расстояние. Выключатели изготавливаются в корпусе с видом защиты «взрывонепроницаемая оболочка» или в искробезопасном исполнении. Магнитные выключатели могут применяться, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования, а так же в качестве охранных извещателей. Взрывозащищенные магнитные датчики ИО102 «Атон» ВМ безотказно работают тяжелых условиях эксплуатации, в местах с сильным загрязнением, высокой влажностью, химически агрессивными средами. Датчики стойки к высоким частотам переключения. Сенсоры датчика приводятся в действие бесконтактно постоянным магнитом.
Выключатели могут быть установлены во взрывоопасных зонах помещений и наружных установок класса 1 и ниже согласно классификации ГОСТ IEC 60079-10-1-2011 и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ и IIC. Извещатели в корпусе из нержавеющей стали относятся к электрооборудованию групп I и II по ГОСТ Р 60079-0-2011 и могут быть применены в подземных выработках шахт, рудников и их наземных строениях, а так же во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты.
| Наименование | Описание | Материал корпуса | Маркировка взрывозащиты |
| ИО102-ВЗ А «Атон» ВМ исп.12 | Бронекабель 1м НО контакт. | Кремний–алюминиевый сплав | 0Ex ia IIC T6 Ga X |
| ИО102-ВЗ А «Атон» ВМ исп.14 | Бронекабель в металлорукаве РЗЦХ-12 - 1м; НО контакт. |
||
| ИО102-ВЗ А «Атон» ВМ исп.22 | Бронекабель 1м; переключающий контакт. |
||
| ИО102-ВЗ А «Атон» ВМ исп.24 | Бронекабель в металлорукаве РЗЦХ-12 - 1м; переключающий контакт. |
||
| ИО102-ВЗ Н «Атон» ВМ исп.12 | Рудничное исполнение; бронекабель 1м НО контакт. | Нержавющая сталь 12Х18Н10Т | 0Ex ia IIC T6 Ga X/ /PO Ex ia I Ma X |
| ИО102-ВЗ Н «Атон» ВМ исп.14 | Рудничное исполнение; бронекабель в металлорукаве РЗЦХ-12 - 1м; НО контакт. |
||
| ИО102-ВЗ Н «Атон» ВМ исп.22 | Рудничное исполнение; бронекабель 1м; переключающий контакт. |
||
| ИО102-ВЗ Н «Атон» ВМ исп.24 | Рудничное исполнение; Бронекабель в металлорукаве РЗЦХ-12 - 1м; переключающий контакт. |
||
| ИО102-МК А «Атон» ВМ исп.13 | Сменный кабельный ввод; НО контакт. |
Кремний–алюминиевый сплав | 1Ex d IIC T6 Gb |
| ИО102-МК А «Атон» ВМ исп.23 | Сменный кабельный ввод; переключающий контакт. |
||
| ИО102-МК Н «Атон» ВМ исп.13 | Рудничное исполнение; Сменный кабельный ввод; НО контакт. |
Нержавющая сталь 12Х18Н10Т | 1Ex d IIC T6 Gb / /PB Ex d I Mb |
| ИО102-МК Н «Атон» ВМ исп.23 | Рудничное исполнение; Сменный кабельный ввод; переключающий контакт. |
| Параметр | Значение |
| Максимальное коммутируемое напряжение, В: | |
| не рудничное исполнение | 60 |
| рудничное исполнение | 27 |
| Максимальный коммутируемый ток, А | 0,25 |
| Максимальный ток, А | 0,5 |
| Сечение подключаемых проводов, мм2 (только ИО102-МК) | от 0,35 до 1,5 |
| Степень защиты оболочкой: | |
| ИО102-ВЗ «Атон» | IP66/IP68 |
| ИО102-МК «Атон» | IP66/IP67 |
| Температура эксплуатации | от -60°С до +70°С |
| Габаритные размеры, мм | |
| металлический корпус | 168х63х40 |
| Модификация | Магнитонепроводящее основание | Магнитопроводящее основание | ||
| срабатывание, мм, | отпускание, мм, | срабатывание, мм, | отпускание, мм, | |
| «Атон» | 40 | 50 | 25 | 35 |
| «Атон» М | 100 | 115 | 40 | 45 |
АМ – указывает на наличие модификации изделия с адресной меткой.
